Mạch nguồn đa năng dùng LM317





Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M. Hôm nay chúng tôi sẽ chia sẻ các bạn cách làm 1 chiếc nguồn đa năng siêu đơn giản sử dụng IC LM317.

Mạch nguồn này khá hay nó có thể cho ra nhiều dải điện áp nào ở đầu ra bằng cách điều chỉnh biến trở. Giải điện áp mà IC này có thể hoạt động là lớn hơn 3V đến 40V MAX. Điện áp đầu ra có thể điều chỉnh được từ 1.25V đến 37V, dòng 1.5A MAX. Như vậy IC này có thể ứng dụng để tạo ra rất nhiều mức áp khác nhau VD: 1.5V, 2.56V, 3.3V, 5V, 5.6V(sạc điện thoại từ acquy 12V xe máy, ô tô), 9V, 12V …–>… 37V

Lưu ý: Tổng chi phí các bạn bạn mạch này chỉ khoảng 10K thôi nhé

Bây giờ chúng ta cùng chuẩn bị các dụng cụ và linh kiện để làm mạch nhé:

I Chuẩn bị:

- Linh kiện cần thiết:

02 KF 301-2P
01 Tụ hóa 470uF-50V
03 Diode 1N4007
01 Tụ hóa 100uF-50v
01 Trở 220 ôm
01 Triết áp đơn 5K
01 IC LM 317




- Các dụng cụ cần thiết:



II Sơ đồ nguyên lí và mạch in:

Link Download: Tại Đây



----- Sơ đồ nguyên lí:







-----Hình ảnh mạch in trên Alitium:

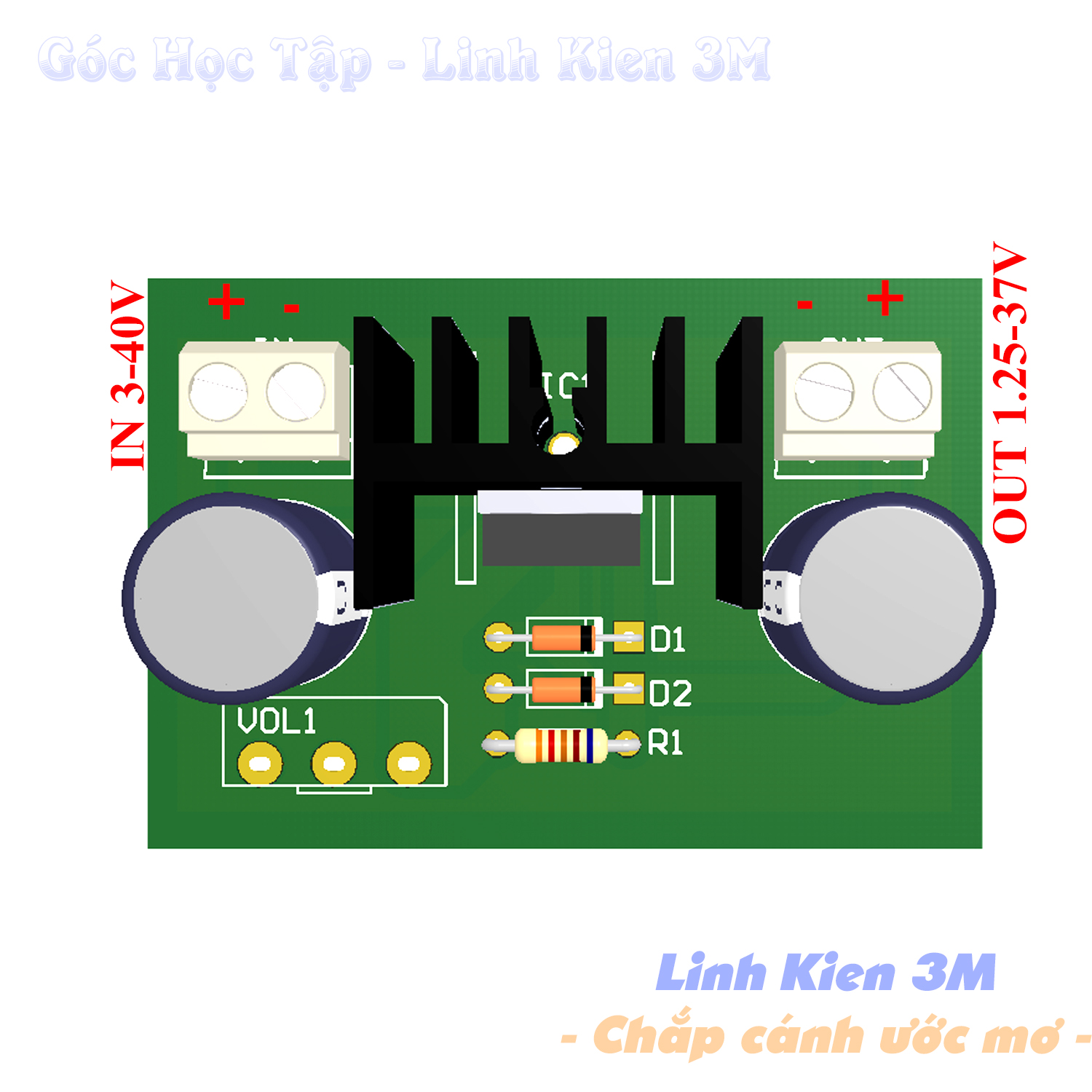

----- Sơ đồ 3D lắp ráp linh kiện:













Sau khi hàn xong hết linh kiện, các bạn kết nối nguồn và sử dụng theo sơ đồ này nhé



Link Download: Tại Đây





Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
