- Loại Diode: Diode nắn dòng siêu nhanh
- Loại linh kiện: Diode bán dẫn
- Dòng chỉnh lưu trung bình: 5A
- Điện áp ngược cực đại: 800V
- Điện áp rơi thuận: 1,7V
- Dòng xung cực đại: 150V
- Kiểu chân cắm: DO-201AD
- Kiểu chân: Xuyên lỗ

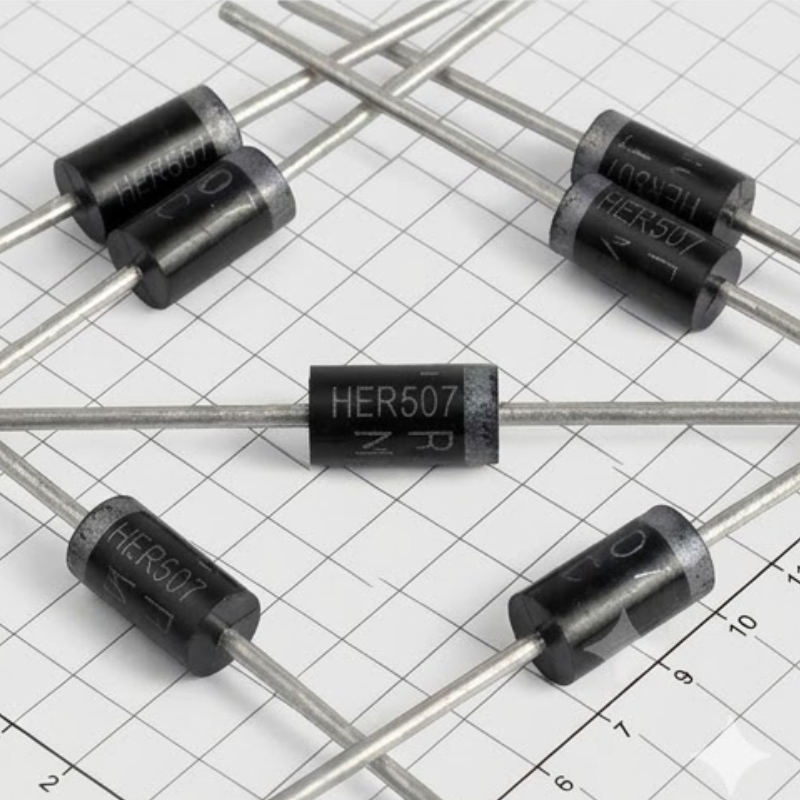

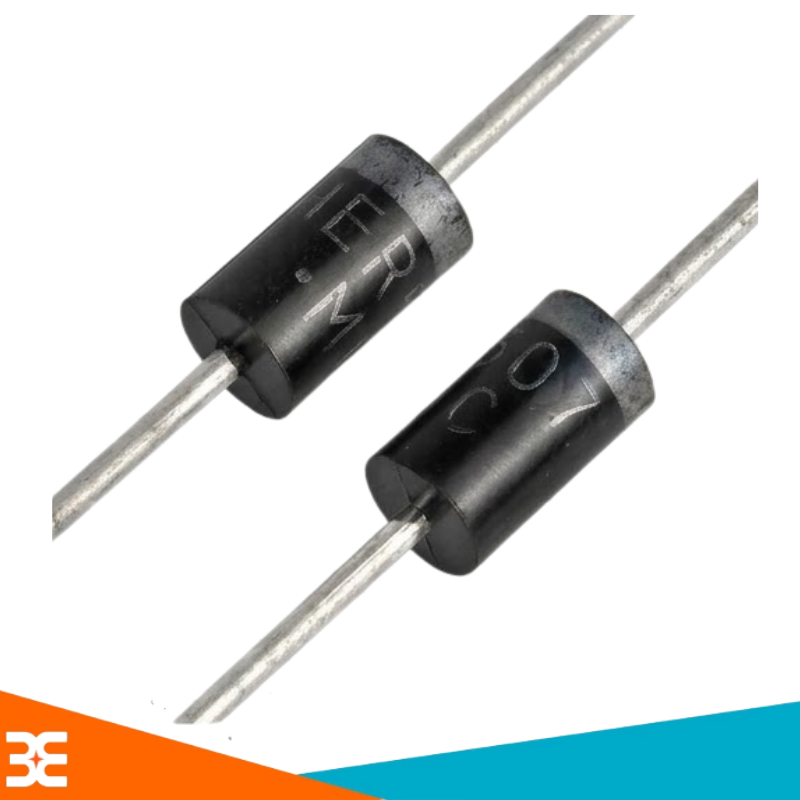

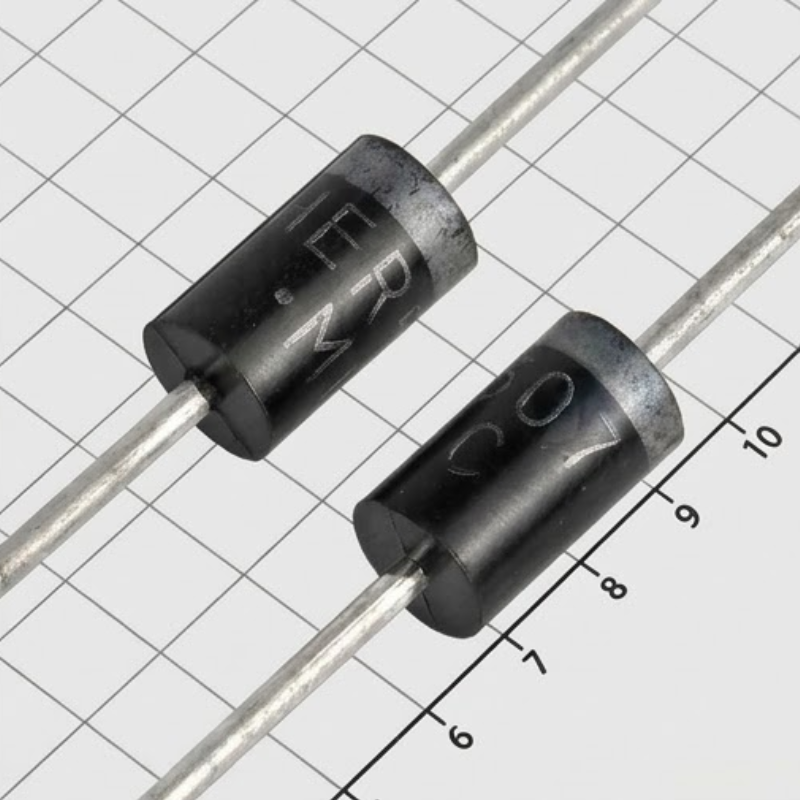

Diode Chỉnh Lưu 5A HER507 800V
HER507 là loại diode chỉnh lưu siêu nhanh có khả năng chịu đựng dòng điện tối đa 5A và điện áp nược lên đến 800V. Diode này được ứng dụng trong các mạch nguồn xung, mạch chuyển đổi điện áp ( DC- DC) và bảo vệ thiết bị đòi hỏi tần số chuyển mạch cao.
- Loại Diode: Diode nắn dòng siêu nhanh
- Loại linh kiện: Diode bán dẫn
- Dòng chỉnh lưu trung bình: 5A
- Điện áp ngược cực đại: 800V
- Điện áp rơi thuận: 1,7V
- Dòng xung cực đại: 150V
- Kiểu chân cắm: DO-201AD
- Dòng rò ngược: 10 µA @ 800V
- Kiểu chân: Xuyên lỗ
- Nhiệt độ hoạt động: -55 độ C ~ 150 độ C
Diode Nắn Dòng Siêu Nhanh
Mã HER507 là dòng diode chỉnh lưu siêu nhanh, chuyên dụng cho các mạch có tần số cao nhờ thời gian phục hồi cực ngắn:
- Nguồn xung (SMPS): Chỉnh lưu đầu ra cho nguồn tổ ong, nguồn máy tính, sạc công suất lớn.
- Mạch dập xung ( Snubber/flynack): Tiêu tán điện áp cảm ứng ngược từ cuộn dây ( biến áo, rơ- le, động cơ), bảo vệ MOSFET/Transistor không bị đánh thủng.
- Điện lạnh Inverter: Linh kiện cốt lõi trong bo mạch điều hoà, tủ lạnh, máy giặt để tối ưu hiệu suất và giảm toả nhiệt.

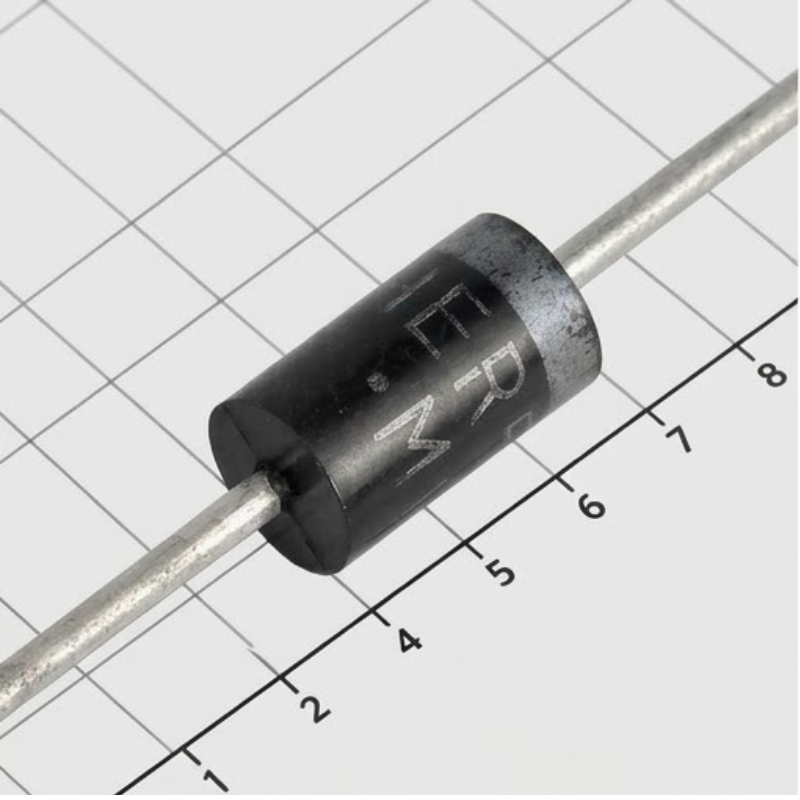

Xác định cực tính
- Anode ( A- cực dương): Phần thân đen, không có vạch
- Cathode ( K- Cực âm): Phần thân có vạch màu trắng bạc
- Nguyên Lý: Dòng điện chỉ cho phép đi từ Anode ( A) sang Cathode (K).
Cách Mắc Mạch Cơ Bản
- Mạch chỉnh lưu: Mắc nối tiếp vào đường nguồn xoay chiều cao tần. Đầu Cathode ( vạch trắng) nối vào cực dương của tụ lọc đầu ra.
- Mạch dập xung ngược: Mắc ngược chiều với nguồn cấp của tải cảm. Đầu Cathode ( vạch trắng) nối vào cực Dương nguồn, đầu Anode ( không vạch) nối vào cực Âm hoặc xả chân MOSFET.
