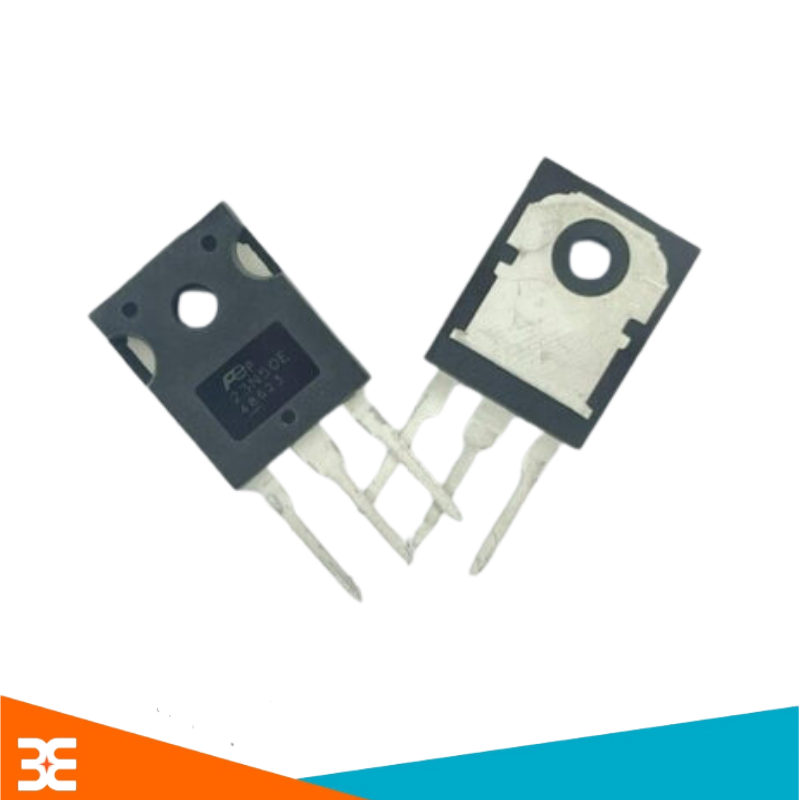

23N50E là một "công tắc điện tử" siêu khỏe với lớp vỏ tản nhiệt, có khả năng đóng ngắt dòng điện mạnh lên tới 23A và chịu được áp lực điện cao đến 500V. Nhờ sức chịu tải lớn này, linh kiện thường được ứng dụng để điều tiết và biến đổi điện áp trong các bộ nguồn xung, máy hàn hoặc các mạch điện cao thế.

Thông số kỹ thuật của Linh kiện 23N50E

- Tên mã : 23N50E

- Phân loại: MOSFET N- CH ( kênh N)

- Dòng điện tối đa :23 A

- Điện áp đánh thủng: 500V

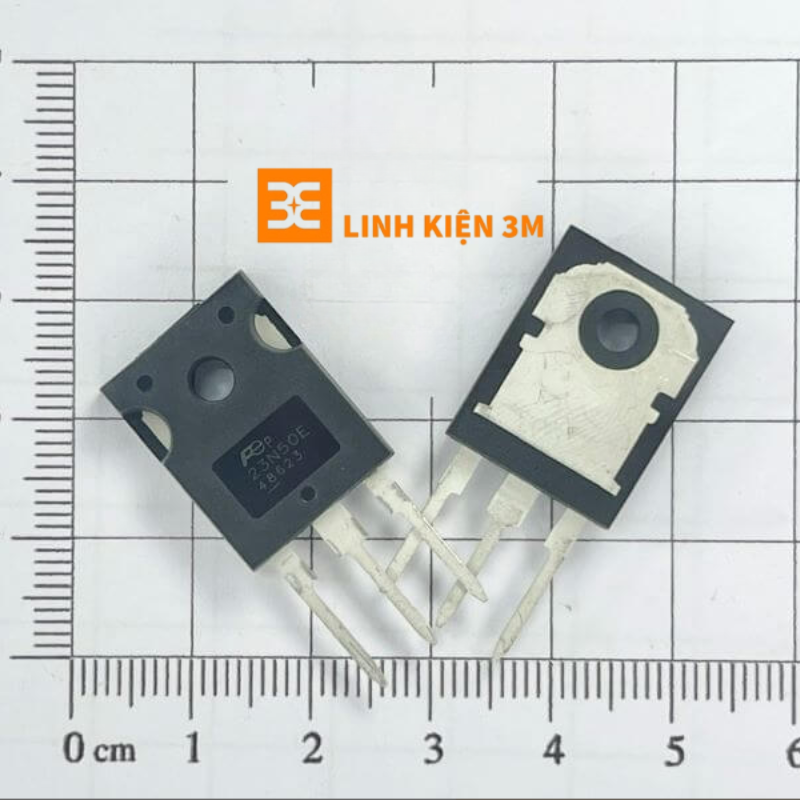

- Kiểu chân: To- 3P

- Nhiệt độ hoạt động: -55°C - 175°C

THÔNG SỐ KỸ THUẬT CỦA 23N50E

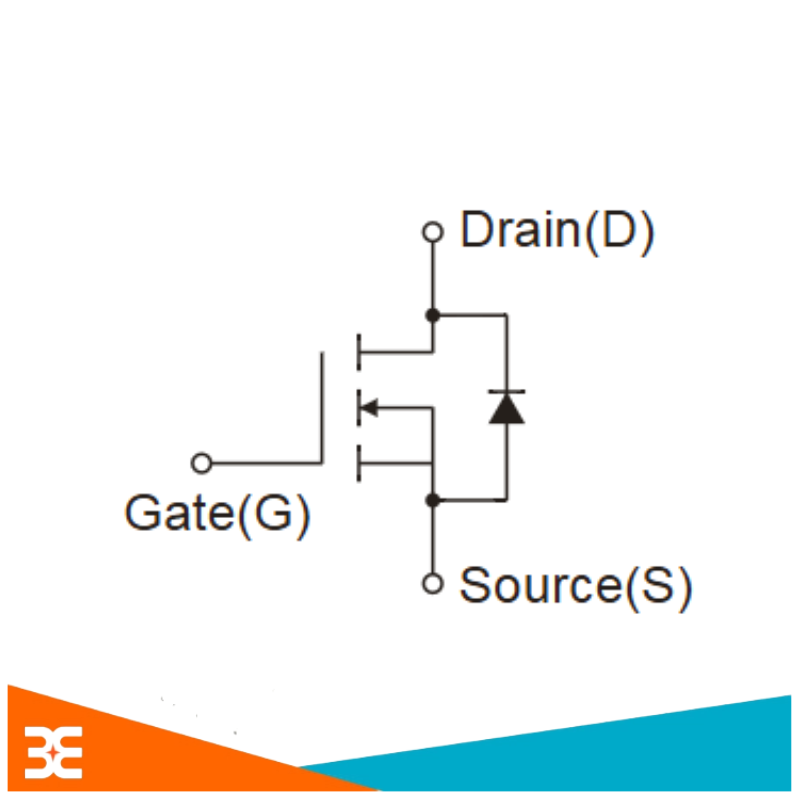

Sơ đồ chân của 23N50E N Channel

SƠ ĐỒ CHÂN CỦA 23N50E N CHANNEL

Hướng dẫn lắp đặt MOSFET 23N50E

Để lắp đặt Mosfet 23N50E ( Kênh N, 23A,500V, Chân cắm TO-3P) một cách an toàn và đúng kỹ thuật, bạn cần tuân thủ các bước sơ đồ chân và lưu ý tản nhiệt sau đây.

1. Xác định thứ tự chân( Sơ đồ chân)

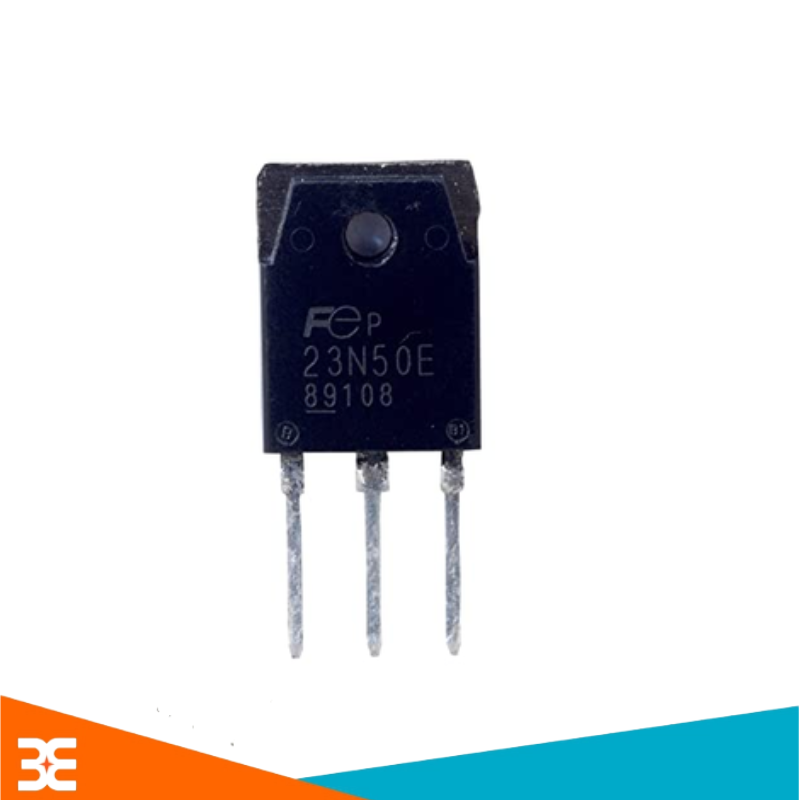

Khi đặt linh kiện nằm ngửa ( mặt có in chữ hướng về phía mắt bạn, chân hướng xuống dưới), thứ tự chân từ trái qua phải là:

- Chân 1( G- Gate): Chân kích mở ( Cực cổng)

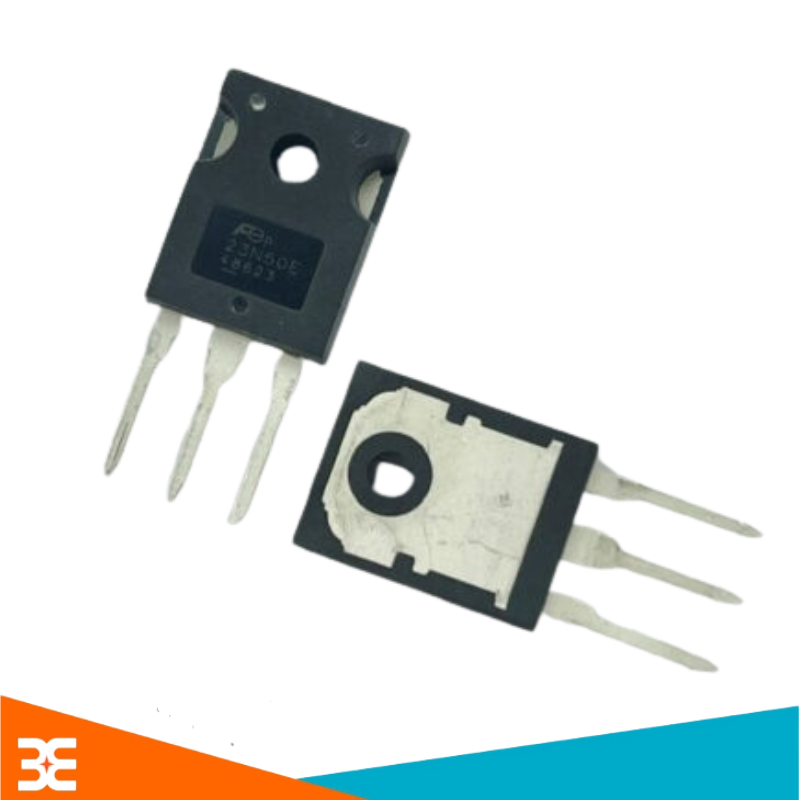

- Chân 2( D- Drain):Chân dòng vào ( Cực máng)_ chân này nối liền với tấm tản nhiệt kim loại phía sau.

- Chân3 ( S- Source): Chân dòng ra ( Cực nguồn)

2. Các bước lắp đặt 23N50E lên mạch

- Bước 1: Làm sạch vị trí lắp đặt. Lau sạch bụi bẩn và keo tản nhiệt cũ trên bo mạch và tấm nhôm tản nhiệt.

- Bước 2: Chuẩn bị cách điện ( Nếu cần). Nếu tấn nhôm tản nhiệt dùng chung cho nhiều linh kiện khác,bạn phải lót một miếng đệm cách điện ( silicon hoặc mica) giữa mặt lưng MOSFET và nhôm.

- Bước 3: Thoa kem tản nhiệt. Bôi một lớp keo tản nhiẹt mỏng,đều lên mặt lưng kim loại của MOSFET để tăng hiệu quả làm mát.

- Bước 4: Cố định vào nhôm tản nhiệt. Bắt chặt vít để ép chặt MOSFET vào tấm nhôm. Không vặn quá mạnh làm nút vỏ nhựa.

- Bước 5: Xor chân và hàn mạch. Cắm các chân G-D-S vào đúng lỗ trên bo mạch.  Cắt ngắn chân thừa và tiến hành hàn thiếc. Tránh ngâm mỏ hàn quá 3 giấy tại một chân để không làm hỏng chip bên trong.

3. Nguyên tắc an toàn và chống chết linh kiện

- Xả tính điện: MOSFET rất nhạy cảm với tĩnh điện. Hãy chạm tay vào vật kim loại tiếp đất trước khi cầm linh kiện.

- Mạch driver kích mở: Phải có điện áp kích chân G đủ lớn ( thường từ 10V - 15V) để MOSFET mở hoàn toàn. Nếu áp kích yếu, Linh kiện sẽ bị nóng và chảy rất nhanh.

- Điện trở xả: Luôn có một điện trở ( khoảng 10kΩ - 20kΩ) nối từ chân G xuống chân S để xả hết điện tích khi ngừng kích, tránh việc MOSFET tự mở tự do.
