BC558 TO-92 TRANS PNP 0.1A 30V

Đánh giá sản phẩm
500₫
Mã sản phẩm: K3M8-4
Tags:

BC558 TO-92 TRANS PNP 0.1A 30V



Giới thiệu BC558 TO-92 TRANS PNP 0.1A 30V

Transistor là một loại linh kiện điện tử bán dẫn có cấu tạo gồm 3 lớp bán dẫn ghép với nhau thành 2 mối tiếp giáp P-N. BC558 là transistor lưỡng cực ( BJT ) loại PNP

Transistor là chìa khóa cho hầu hết các hoạt động của các thiết bị điện tử hiện đại, từ các bộ vi xử lí cao cấp với hàng tỉ transistor trên mỗi cm2 cho tới những cục sạc điện thoại bạn vẫn dùng hàng này. Nhiều người coi nó là một trong những phát minh quan trọng nhất thế kỉ XX, sánh ngang với mạng Internet

Mặc dù ngày nay, có hàng tỉ con transistor được sản xuất ra mỗi năm, phần lớn số transistor lại được tích hợp trong các vi mạch tích hợp mà chúng ta hay gọi là IC (Intergrated-Curcuit) cùng với các linh kiện khác như  điện trở, tụ điện ,.... Vi điều khiển trên các mạch Arduino được cấu thành từ những thứ như thế. Nếu không có transistor, sẽ chẳng thế có những khái niệm như "tính toán" hay "xử lí thông tin" như hiện nay

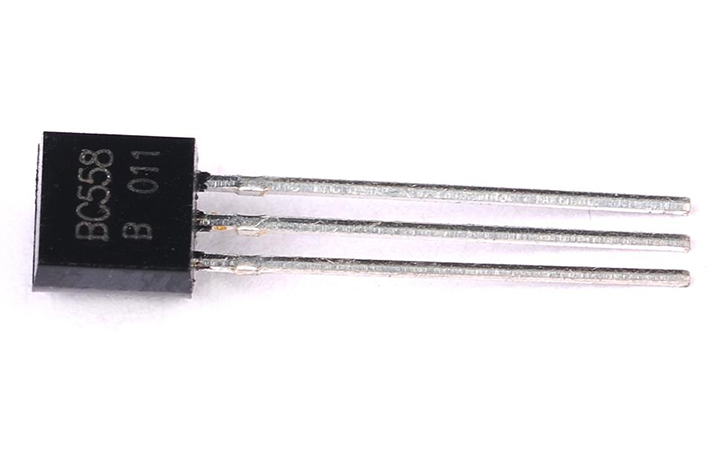

Hình ảnh transistor BC558 1



Thông số kỹ thuật

  • - UCBO=30V
  • - UCEO=30V
  • - UBEO=5V
  • - IC=0.1A
  • - Dải nhiệt độ hoạt động: -65ºC~150ºC
  • - Công suất : 500mW



Nguyên lý hoạt động của transistor thuận PNP



Cấu tạo transistor lưỡng cực 1





Đầu tiên ta cấp nguồn một chiều vào 2 cực C và E sao cho âm nguồn vào cực C và dương nguồn vào cực E

Tiếp theo ta cấp nguồn một chiều và trở hạn dòng vào 2 cực B và E sao cho âm nguồn vào cực B và dương nguồn vào cực E



Khi đóng điện, Mối P-N được phân cực thuận nên sẽ  xuất hiện dòng IB đi từ E sang B. Ngay khi dòng IB xuất hiện , do lớp bán dẫn N tại cực B rất mỏng và nồng độ pha tạp thấp, vì vậy số lượng lỗ trống từ lớp bán dẫn P (cực E) sẽ tràn sang cả lớp bán dẫn P ( cực C) dưới tác dụng của điện áp UCE tạo thành dòng IC chạy qua transistor

Ngoài ra nếu xét hoạt động của transistor thuật NPN thì hoàn toàn tương tự nhưng các cực tính của UCE và UBE  thay đổi còn dòng IC từ C sang E và dòng IB đi từ B sang E



Hướng dẫn sử dụng và lưu ý

Cũng như nhiều loại linh kiện điện tử bán dẫn khác , Transistor BC558 rất dễ bị shock điện và shock nhiệt nên cần cẩn thận khi lắp ráp và hàn

Ngoài ra cần chú ý đến các đại lượng tối đa của transistor và để ý thứ tự các chân khi cấp nguồn
