Làm loa Bluetooth bỏ túi cực chất

Đăng bởi : Diễn27/11/2017

Hướng dẫn chế loa Bluetooth bỏ túi: Giá rẻ âm chất!



Hiện nay nhu cầu giải trí về âm thanh và hình ảnh ngày càng được nâng cao. Ở bài trước mình đã hướng dẫn các bạn làm mạch khuếch đại âm thanh dùng transistor.

Trong bài này mình sẽ hướng dẫn các bạn làm mạch loa Bluetooth có âm thanh hay, nhỏ gọn, dễ dàng mang đi khắp mọi nơi, có thể kết hợp với Bluetooth với mọi loại điện thoại, máy tính, laptop giúp các bạn có thể giải trí với giàn âm thanh tuyệt vời!

Hãy bắt tây làm luôn cùng Linh kiện tử 3M nhé!



Làm loa Bluetooth bỏ túi

Làm loa Bluetooth bỏ túi



Linh kiện cần thiết

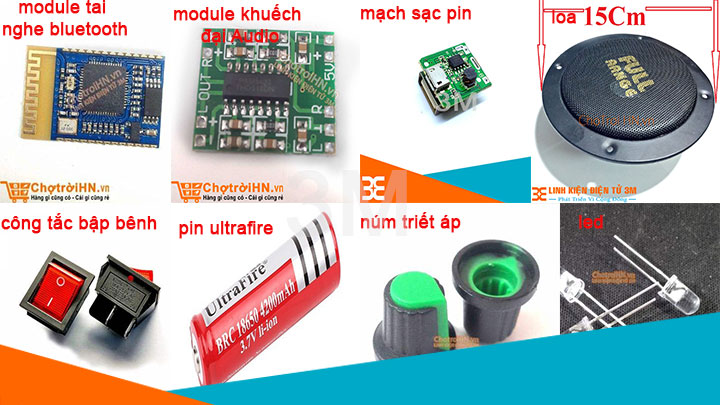

Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn các bước làm loa Bluetooth bỏ túi



Bước 1: Hàn dây Module khuếch đại Audio với 2 chiếc loa

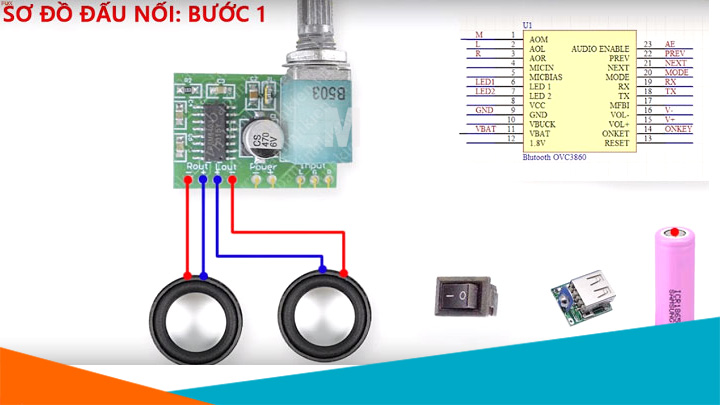

Sơ đồ đấu nối 1

Sơ đồ đấu nối 1

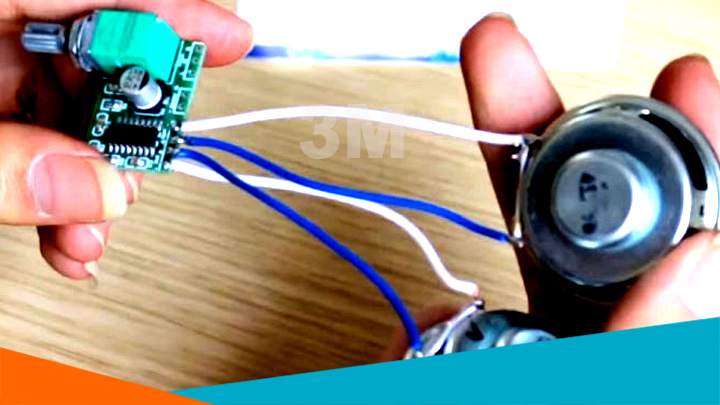

Đấu nối Module khuếch đại Audio với loa

Đấu nối Module khuếch đại Audio với loa



Bước 2: Đấu nối đầu vào âm thanh của Module khuếch đại Audio với đầu ra âm thanh của Module tai nghe Bluetooth



Sơ đồ đấu nối 2

Sơ đồ đấu nối 2

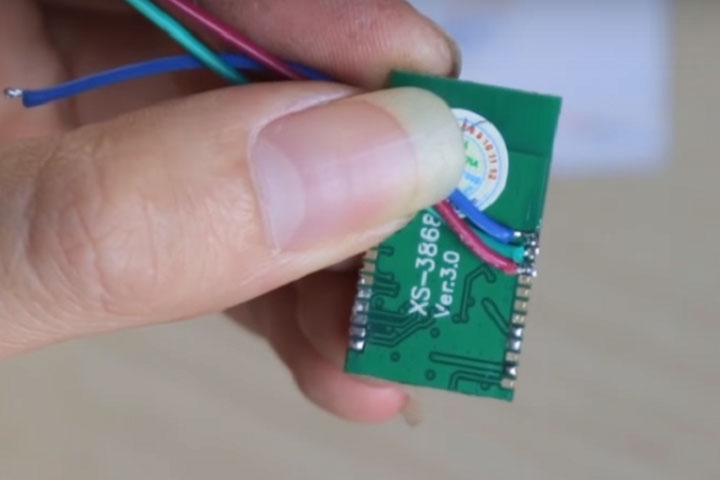

Gắn dây vào module tai nghe Bluetooth

Gắn dây vào module tai nghe Bluetooth

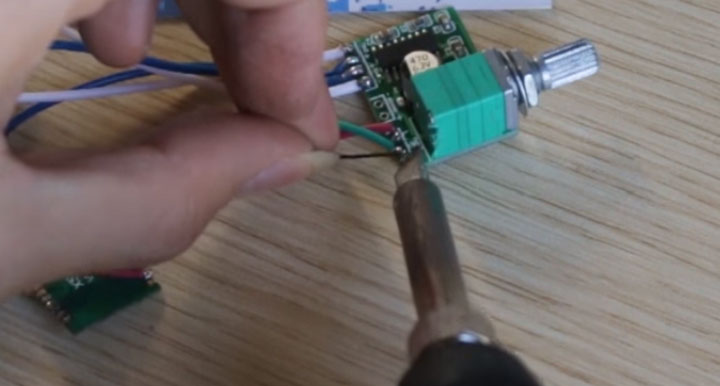

Nối dây từ module tai nghe bluetooth vào module khuếch đại audio

Nối dây từ module tai nghe bluetooth vào module khuếch đại audio

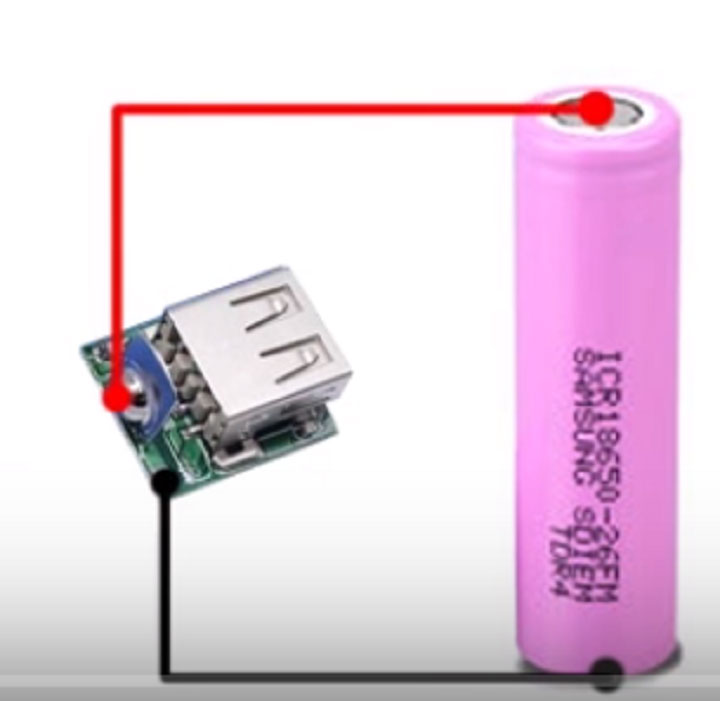

Bước 3: Đấu nối mạch sạc pin với Pin UltraFire



Sơ đồ đấu nối 3

Sơ đồ đấu nối 3

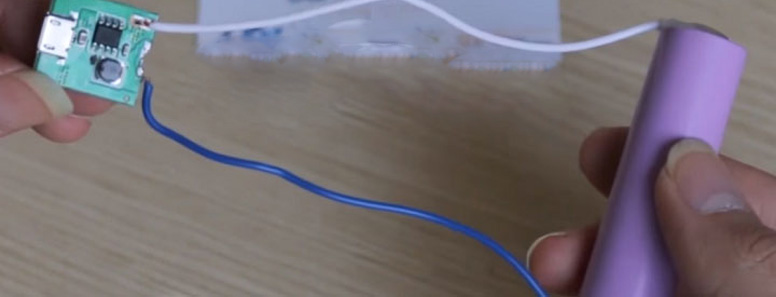

Hàn mạch sạc pin với pin

Hàn mạch sạc pin với pin

Chú ý:

  • Vì mach sạc pin chỉ dùng để sạc cho pin nên ta có thể loại bỏ đầu USB đi
  • Các bạn chú ý hàn đúng cực nếu không sẽ cháy mạch sạc

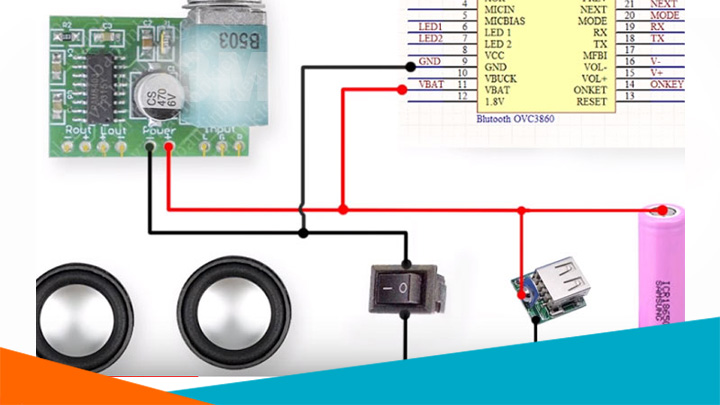

Bước 4: Hàn nối chung nguồn của Module Bluetooth với Module khuếch đại Audio thông qua một công tắc nối với nguồn pin 3,7V



Sơ đồ đấu nối 4

Sơ đồ đấu nối 4

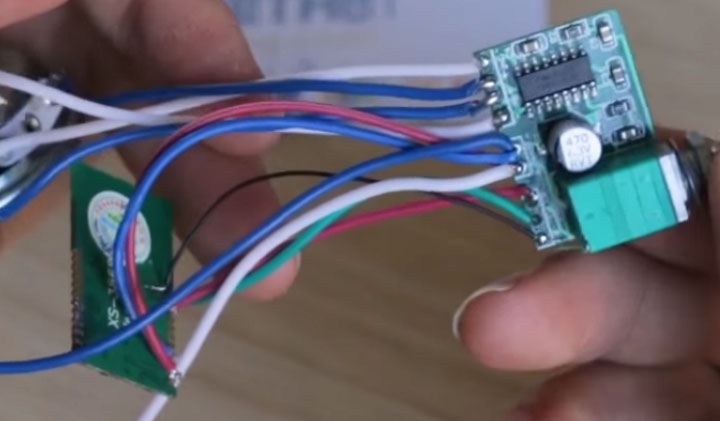

Đấu nối 2 Module

Đấu nối 2 Module



Chú ý:

  • Nối đúng cực của các Module để tránh làm cháy hỏng Module nhé
  • Các bạn nối các linh kiện theo đúng sơ đồ đấu nối nhé



Bước 5: Lắp 2 loa vào khung mica và gắn thêm 2 Led trang trí cho mạch

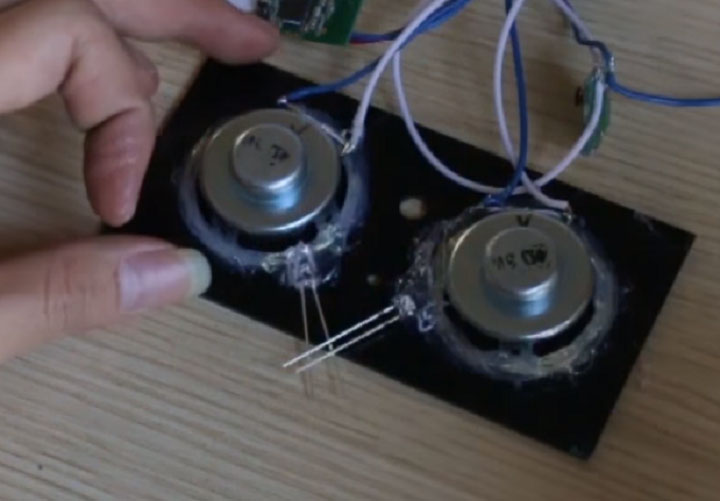

Gắn loa và led

Gắn loa và led

Chú ý:

Các bạn dùng keo nến để gắn chặt loa vào vỏ Mica nhé



Bước 6: Gắn Module khuếch đai Audio vào khung Mica

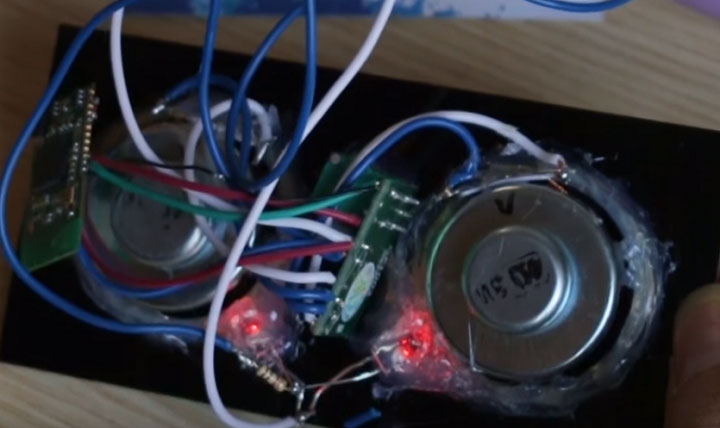

Gắn module khuếch đại Audio

Gắn module khuếch đại Audio



Bước 7: Nắp công tắc và mạch sạc pin vào Mica

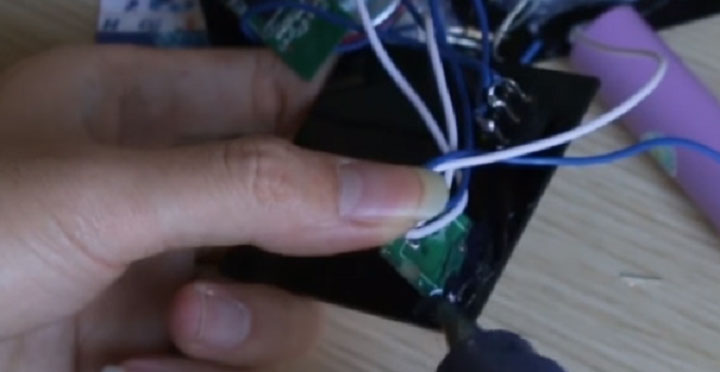

Lắp công tắc và mạch sạc pin

Lắp công tắc và mạch sạc pin



Bước 8: Đóng hôp phần mạch vao khung Mica

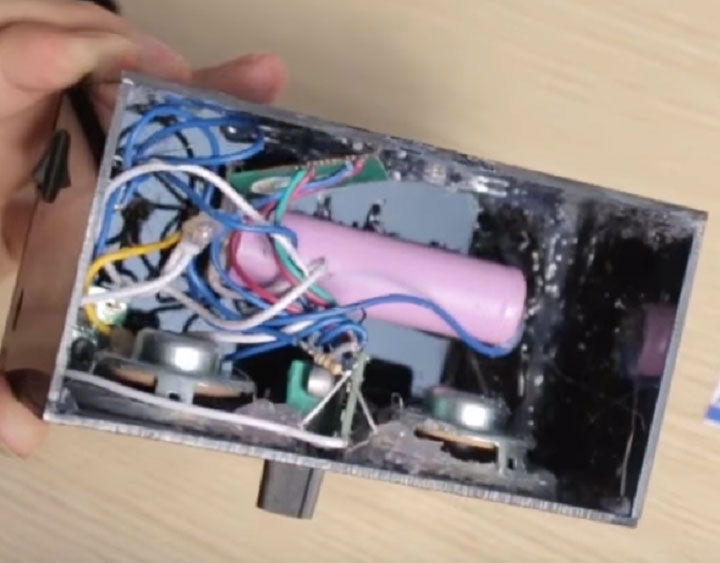

Đóng hộp mạch

Đóng hộp mạch

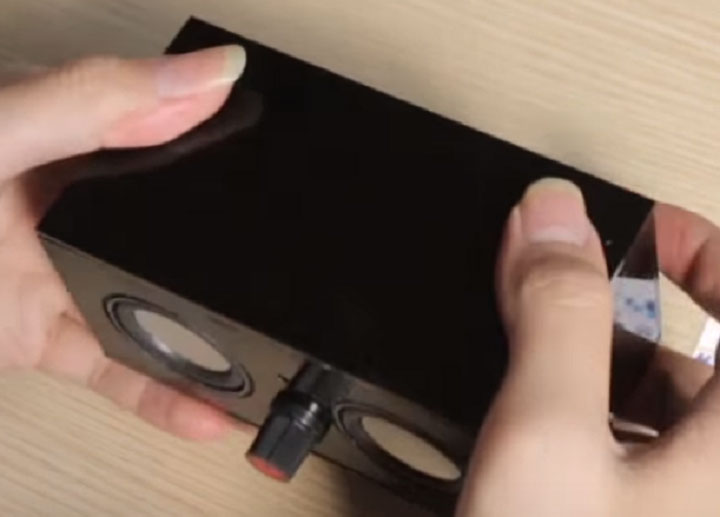

Đóng hộp phần mạch vào khung Mica

Đóng hộp phần mạch vào khung Mica

Chú ý:

Các bạn dùng keo nến và keo 502 để phần vỏ được chắc chắn nhé



Bước 9: Test thử mạch

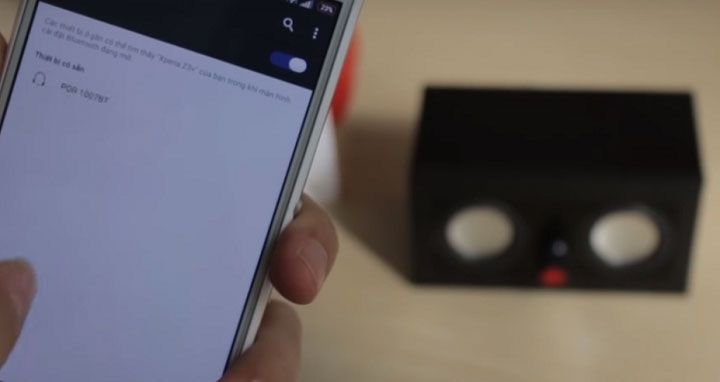

Kết nối Bluetooth

Kết nối Bluetooth

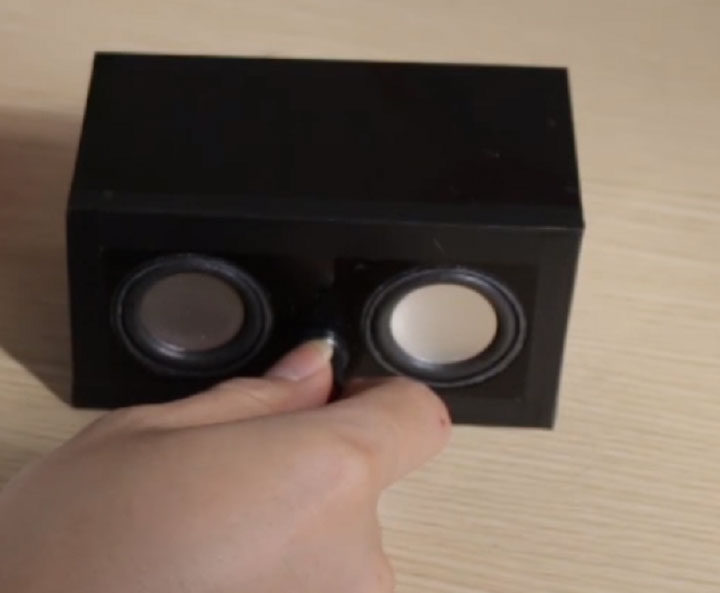

Điều chỉnh tăng giảm âm lượng

Điều chỉnh tăng giảm âm lượng

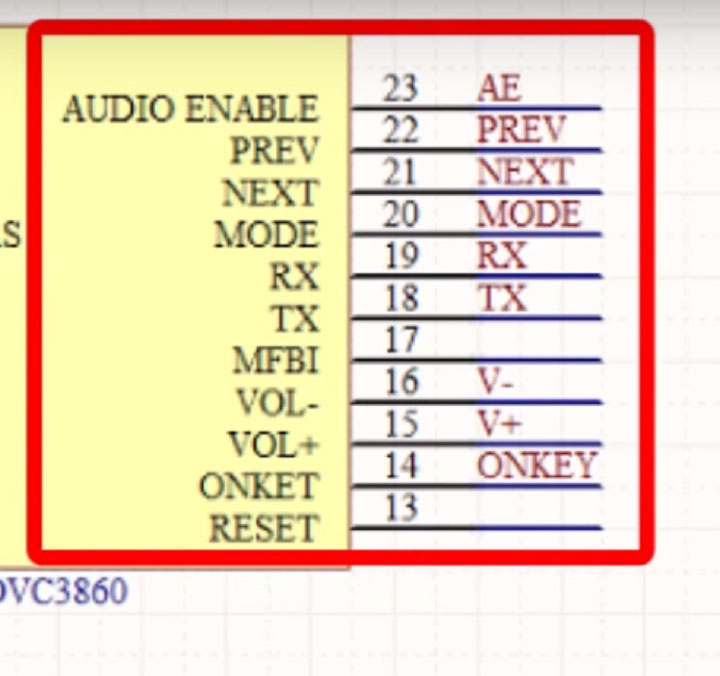

Đấu nối

Đấu nối

Chú ý:

  • Các bạn nhớ bật công tắc trước nhé
  • Pass khi kết nối Bluetooth là : 0000
  • Điều khiển tăng giảm âm lượng bằng cách xoay núm điều khiển Module khuếch đại âm thanh
  • Nếu các bạn muốn sản phẩm nhỏ gọn hơn nữa thì có thế dùng loa 3W
  • Nếu các bạn muốn đấu nối các nút nhấn điều khiển các thao tác như chuyển bài, tăng giảm âm lượng, chuyển chế đôh thì có thể nhìn sơ đồ chân Module Bluetooth để đấu nối cho phù hợp.

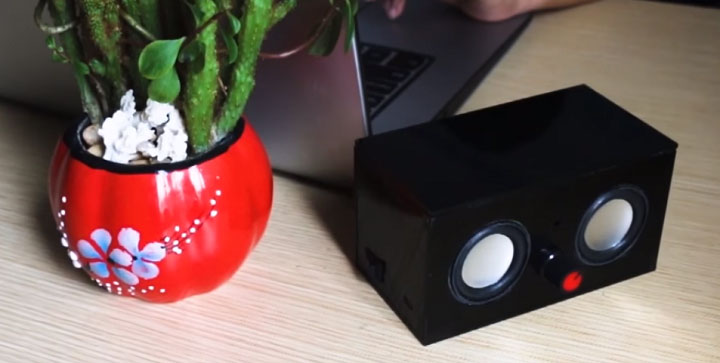

Như vậy là một sản phẩm hữu ích đã được hoàn thiện, rất nhỏ gọn có thể mang khắc mọi nơi. Khá thỏa mãn cho nhu cầu âm nhạc của mọi người. Còn chần chừ gì nữa mà không làm ngay cho mình một sản phẩm hữu dụng như vậy?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
