Hướng dẫn cách chế mạch khuếch đại âm thanh dùng transistor cực kì đơn giản

      Bạn có bao giờ cảm thấy điện thoại của bạn có mức độ giới han âm thanh chưa đủ lớn, không đáp ứng được nhu cầu âm lượng “ lớn” của bạn? Hay khi đi dã ngoại cùng gia đình hoặc bạn bè mà bạn ngại mang giàn âm thanh “ sang chảnh” để quẩy vì nó quá cồng kềnh? Đừng lo, mạch khuếch đại âm thanh mà chúng tôi hướng dẫn sau đây sẽ giúp bạn giải quyết vấn đề đó.

mạch khuếch đại âm thanh dùng transistor

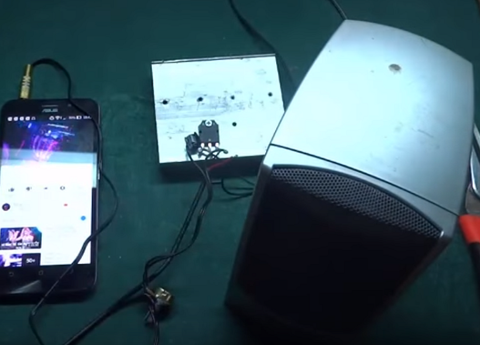

               Demo test mạch khuếch đại âm thanh dung transistor



  1. Linh kiện cần thiết để làm mạch tăng âm siêu tốt



-01 transistor KD718

transistor KD718



-01 nguồn 12V  ( hoặc 01 bình acquy)



-01 điện trở 1K



-01 miếng tản nhiệt loại lớn   ( 10- 12cm)

nhom tan nhiet



-01 triết áp 50K

triết áp 50K



-01 chân cắm 3.5mm ( Jack audio )

jack audio ma vang



-01 tụ hóa  ( điện dung tụ từ 10uF trở lên )

tu hoa 470uf-16v



-02 dây nối



  1. Sơ đồ nguyên lý của mạch



  1. Hướng dẫn làm mạch khuếch đại âm

Bước 1:   Tách 3 chân của tranzito để dễ thực hiện, nối điện trở 1k vào chân giữa và chân trái cùng của transistor, sau đó hàn các điểm nối với nhau.

 tranzito



Bước 2:   Gắn hệ gồm transistor và điện trở vào miếng tản nhiệt



Lưu ý: Các bạn phải chọn miếng tản nhiệt tốt để khi hệ mạch làm việc không bị nóng lên

Bước 3:   Gắn tụ điện vào chân bên trái cùng của transistor và hàn luôn

 transistor và điện trở





Chú ý: Đầu tụ để gắn trong bước này là đầu tụ không ghi gì nhé ( đầu kia ghi dấu trừ)





Bước 4:   Chọn một trong hai dây loa bất kì nối vào chân giữa của transistor, đầu còn lại nối vào chân dương của nguồn hoặc acquy



Bước 5:   Sử dụng dây nối là nguồn âm thanh đi vào, dây âm của dây nối nối với dây âm của nguồn, sau đó nối hệ này vào chân bên phải cùng của transistor và hàn





Bước 6:   Nối dây âm còn lại của nguồn âm thanh đi vào vào chân còn lại của tụ điện





Bước 7:   Đầu còn lại của dây nối đấu vào chân cắm 35mm ( nếu các bạn có zắc nối sẵn thì không cần thực hiện bước này nhé)





Bước 8:   Bạn có thể cắm trực tiếp chân cắm vào điện thoại, nếu bạn muốn thiết kế mạch vào loa thì nên làm thêm chiết áp

Bạn cắt dây nối giữa mạch với chân cắm thành 2 dây, sau đó đấu 2 dây mát lại với nhau và đấu vào chân trái cùng của chiết áp( hàn luôn nhé): chân dương đi vào mạch thì đấu vào chân giữa của chiết áp: chân còn lại ( chân đi ra chân cắm) đấu vào chân phải cùng của chiết áp.



Lưu ý: Các bạn nên hàn nhanh tránh làm hỏng linh kiên nhé!





Như vậy chúng ta đã hoàn thành mạch khuếch đại âm thanh rồi đó . Rất đơn giản đúng không các bạn!

Âm thanh khi truyền qua mạch rất to, rõ và không bị rè. Đủ đáp ứng những nhu cầu của bạn

Chỉ mất khoảng 30k chi phí cho bộ khuếch đại âm thanh trên, còn chần chừ gì nữa mà không làm ngay một sản phẩm hữu ích do mình thiết kế? Hãy cùng làm với lịnh kiện điện tử 3m của mình nhé !



Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
