ATmega328-AU
Nguồn vào đề nghị : 6-9V
Dòng tối đa chân 5V : 500mA
Dòng tối đa chân 3.3V : 50mA

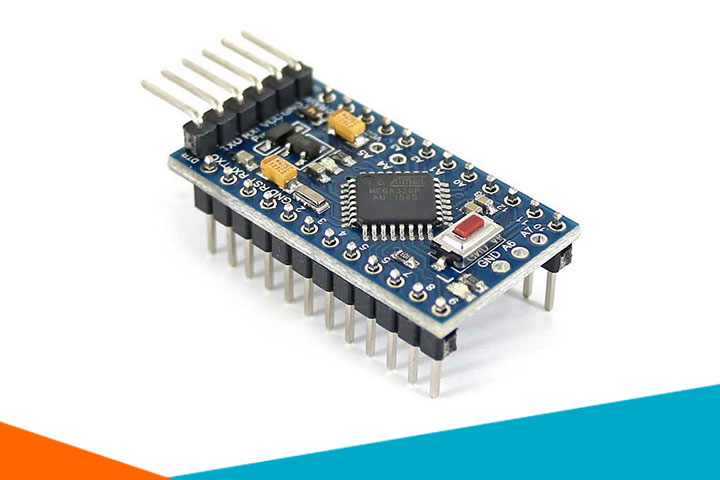

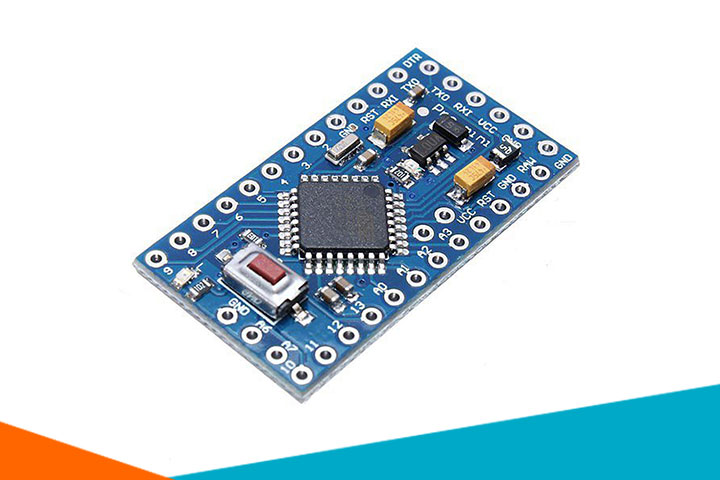

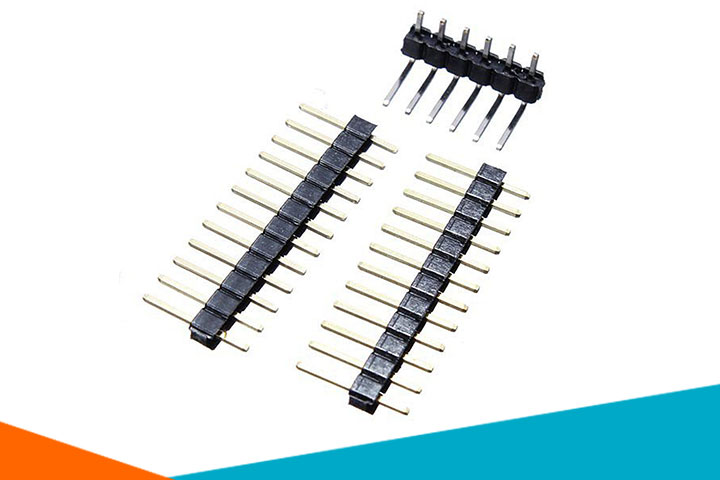

Kit Arduino Pro Mini là Kit Phát triển được sử dụng nhiều trong các mạch điều khiển ứng dụng vì giá thành rẻ và thiết kế rất nhỏ gọn
Khi chúng ta cần nạp code cho board chỉ cần sử dụng Board USB to serial UART để nạp cho board Arduino Pro Mini và sau khi nạp xong chúng ta có thể rút board nạp ra và cấp nguồn cho board tự hoạt động độc lập. Cách kết nối board Arduino Pro Mini với Board USB to serial UART :
|
Aruino Pro mini |
USB to serial UART |
|
VCC |
VCC |
|
GND |
GND |
|
TXD |
RXD |
|
RXD |
TXD |
|
DTR |
DTR |
Khi sử dụng nguồn ngoài chúng ta sẽ cấp nguồn 6V – 9V vào chân “RAW” để cấp nguồn nuôi cho board, chú ý là chân “RAW” chứ không phải là chân “VCC” vì chân VCC chính là ngõ vào hoặc ra điện áp 5V của mạch, nếu chúng ta cấp nhầm nguồn > 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên board.
Cũng như board Arduino Nano, board Arduino Pro Mini cũng có thêm 2 chân Analog là A6 và A7 giúp tăng số chân đọc Analog cho các ứng dụng cần đến nhiều chân Analog.
Cách làm như sau:
B1. Tháo chip ATmega328 trên board Arduino Uno R3 ra.
B2. Gắn chân theo sơ đồ sau:
*Arduino Pro Mini_*_ Arduino Uno R3*
+RST---------------------> RESET
+Vcc --------------------->5V
+Gnd -------------------->Gnd
+Tx ---------------------->Tx
+Rx ---------------------->Rx
B3. Cắm Arduino Uno R3 vào cổng USB trên máy tính. Nếu lần đầu sử dụng Arduino Pro Mini, bạn sẽ thấy LED trên Arduino Pro Mini nhấp nháy.
3.1. Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328
3.2. Chọn cổng COM thích hợp.
