Full Bộ Cánh Tay Robot Arduino Uno Mica ( Kèm 04 Động Cơ Servo SG90, 01 Arduino Nano CH340, 01 Shield Mở Rộng Arduino NaNo )

Bộ khung cánh tay robot 4 servo

Bộ khung cánh tay robot 4 servo là bộ KIT cánh tay robot  được cắt cnc. Bộ cánh tay robot sử dụng động cơ servo SG90 nhỏ gọn và hiệu dụng. được sử dụng với mục đích học tập và giảng dạy.

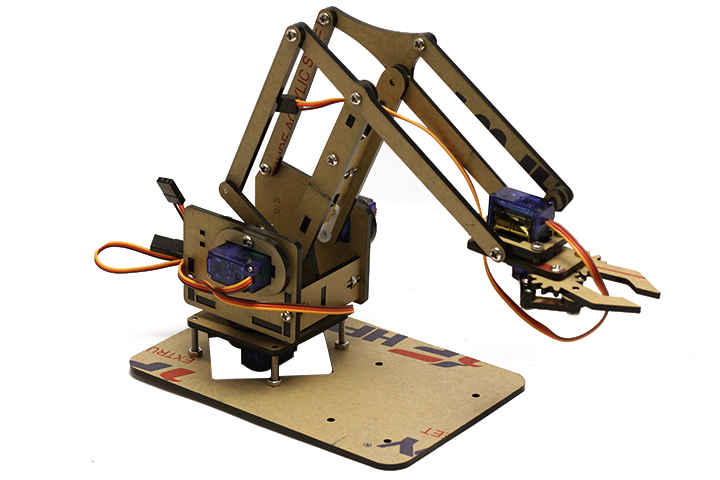

Bộ Khung Cánh Tay Robot 4 Servo

Thông Số Kĩ Thuật:

• Ốc + vít sử dụng cho lắp ghép
• Sản phẩm bao gồm:
  • 4 động cơ Servo SG90
  • 1 Arduino nano CH340
  • 1 Shield mở rộng Arduino Nano
• Sử dụng 4 servo SG90 để lắp ráp hoàn thiện
• Bộ khung cánh tay robot được làm bằng Mica.
• Trọng lượng: 200g
• Kích thước: 14x9x18 cm

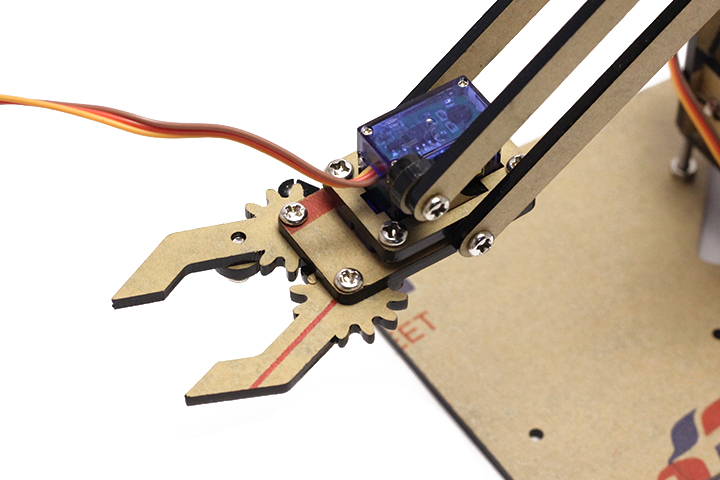

Phần Đầu Bộ Khung Cánh Tay Robot 4 Servo

Hướng Dẫn Sử Dụng:

• Sử dụng 2 joystick đơn kết nối với arduino uno để điều khiển 4 servo.
• Sau khi lắp ráp sản phẩm như hình tiến hành kết nối: cấp nguồn ngoài cho 4 servo, nhớ kết nối chung mass với arduino.
• Cấp nguồn cho joystick trực tiếp từ nguồn 5V arduino, chân tín hiệu của joystick và servo được kết nối với arduino.

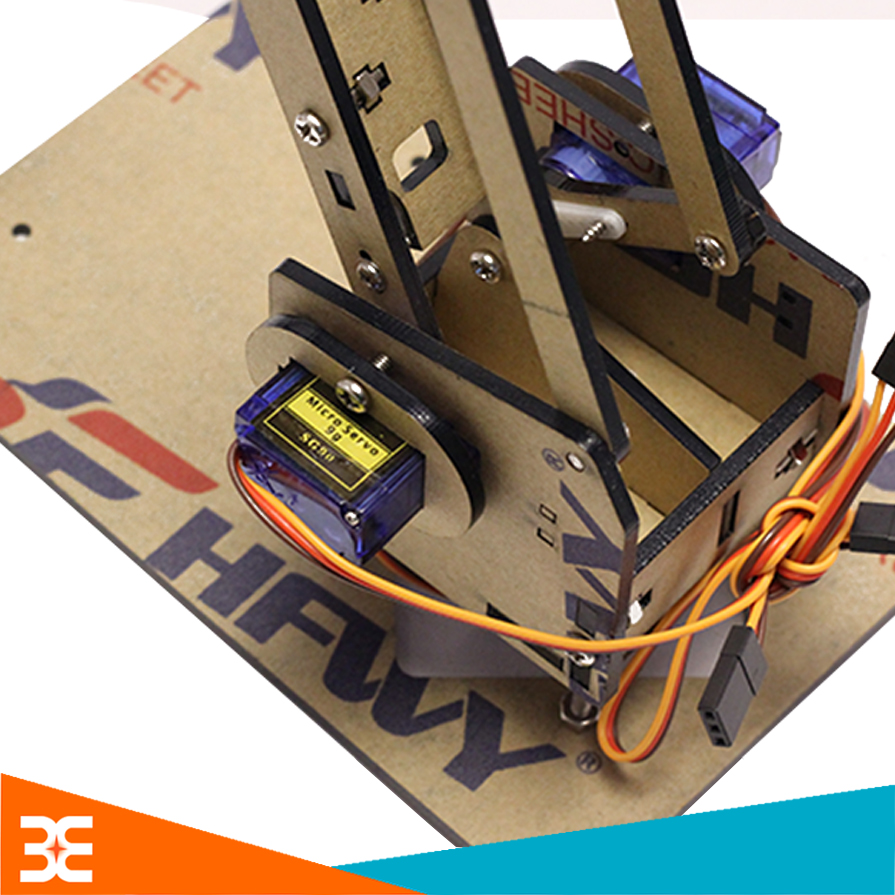

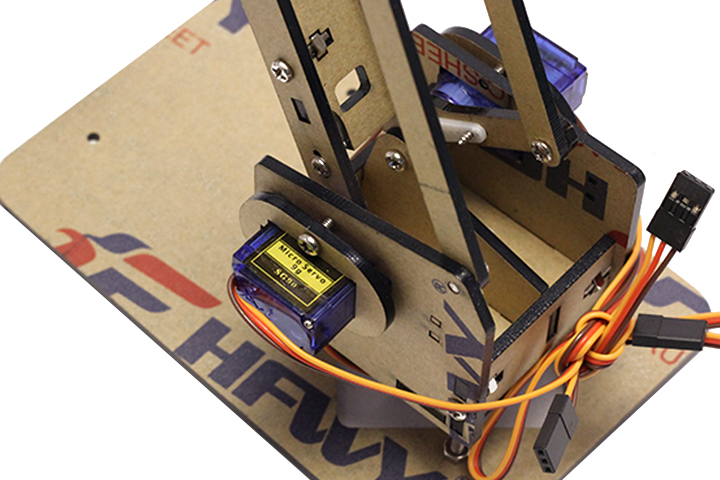

Mặt Bên  Bộ Khung Cánh Tay Robot 4 Servo

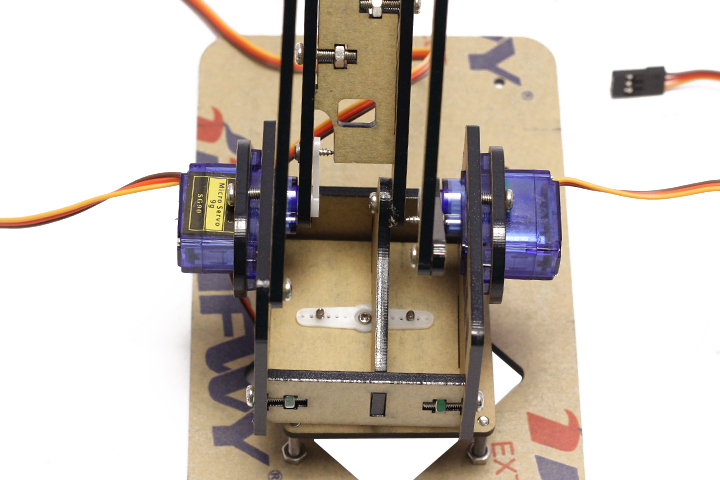

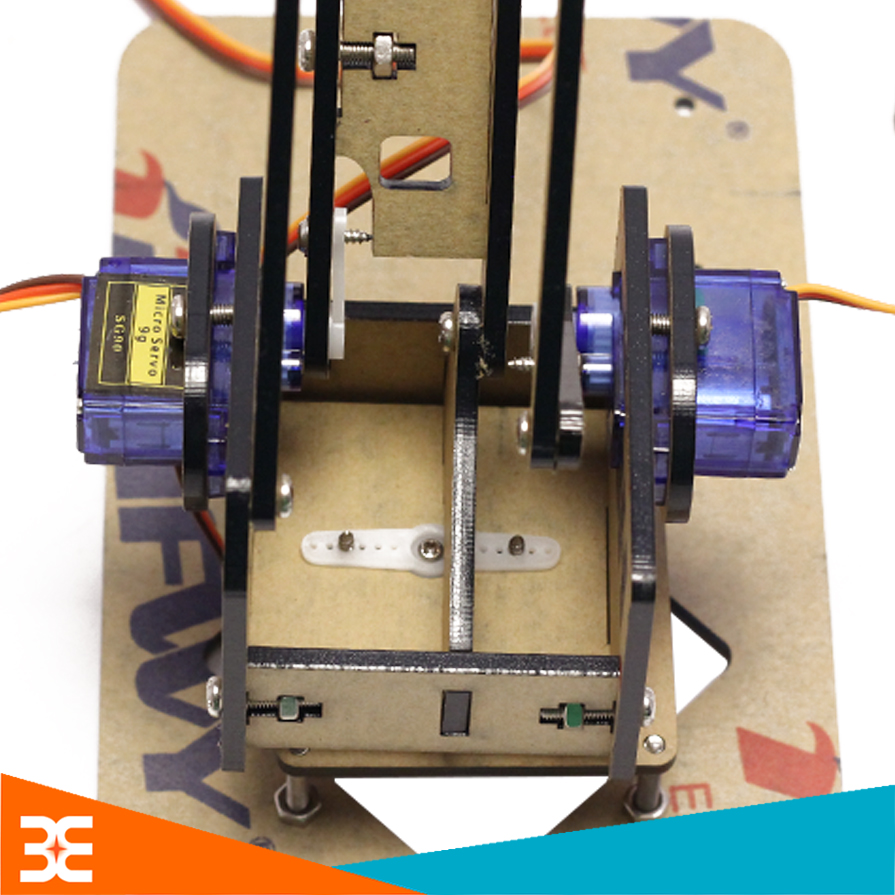

Phần Thân Bộ Khung Cánh Tay Robot 4 Servo

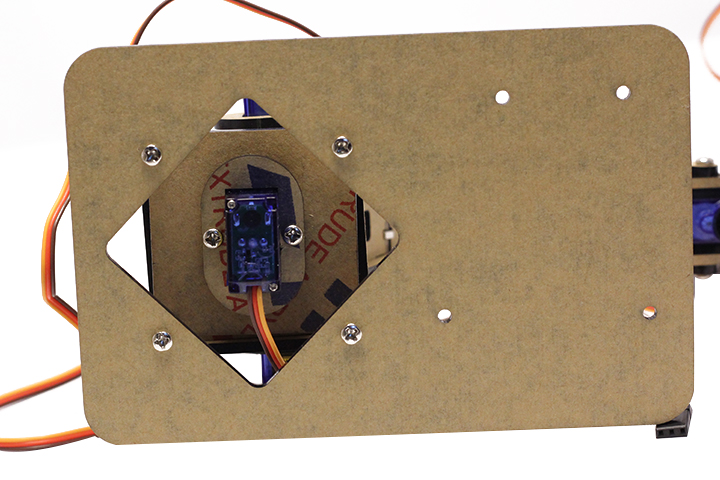

Mặt Dưới Bộ Khung Cánh Tay Robot 4 Servo

Code Tham Khảo:

#include <Servo.h>
Servo myservo1;
Servo myservo2;
Servo myservo3;
Servo myservo4;

int pos1=90, pos2=60, pos3=90, pos4=45;

const int right_X = A2;
const int right_Y = A5;
const int right_key = 7;

const int left_X = A3;
const int left_Y = A4;
const int left_key = 8;

int x1,y1,z1;
int x2,y2,z2;


void setup()
{

  // boot posture
  myservo1.write(pos1);
  delay(1000);
  myservo2.write(pos2);
  myservo3.write(pos3);
  myservo4.write(pos4);
  delay(1500);

  pinMode(right_key, INPUT);
  pinMode(left_key, INPUT);
  Serial.begin(9600);
}

void loop()
{
  myservo1.attach(A1);
  myservo2.attach(A0);
  myservo3.attach(6);
  myservo4.attach(9);

  x1 = analogRead(right_X);
  y1 = analogRead(right_Y);
  z1 = digitalRead(right_key);

  x2 = analogRead(left_X);
  y2 = analogRead(left_Y);
  z2 = digitalRead(left_key);
  // kẹp
  zhuazi();
  // xoay
  zhuandong();
  // servo trái
  xiaobi();
  // servo phải
  dabi();
}

//kẹp
void zhuazi()
{
    //claw
  if(x2<300)
  {
      pos4=pos4-2;

      myservo4.write(pos4);
      delay(5);
      if(pos4<45)
      {
        pos4=45;
      }
   }
  if(x2>800)
  {
      pos4=pos4+8;
      myservo4.write(pos4);
      delay(5);
      if(pos4>90)
      {
        pos4=90;
      }
  }
}
//******************************************************
 // xoay
void zhuandong()
{
  if(x1<300)
  {
    pos1=pos1-1;
    myservo1.write(pos1);
    delay(5);
    if(pos1<1)
    {
      pos1=0;
    }
  }
  if(x1>800)
  {
    pos1=pos1+1;
    myservo1.write(pos1);
    delay(5);
    if(pos1>180)
    {
      pos1=180;
    }
  }
}

//**********************************************************/
//servo trái
void xiaobi()
{
    if(y1>800)
  {
    pos2=pos2-1;
    myservo2.write(pos2);
    delay(5);
    if(pos2<15)
    {
      pos2=15;
    }
  }
  if(y1<300)
  {
    pos2=pos2+1;
    myservo2.write(pos2);
    delay(5);
    if(pos2>120)
    {
      pos2=120;
    }
  }
}

//*************************************************************/
// servo phải
void dabi()
{
    if(y2<300)
  {
    pos3=pos3+1;
    myservo3.write(pos3);
    delay(5);
    if(pos3>140)
    {
      pos3=140;
    }
  }
  if(y2>800)
  {
    pos3=pos3-1;
    myservo3.write(pos3);
    delay(5);
    if(pos3<30)
    {
      pos3=30;
    }
  }
}
