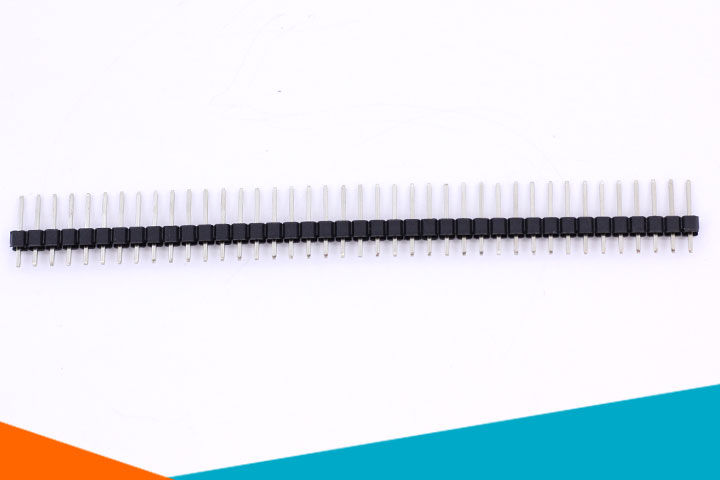

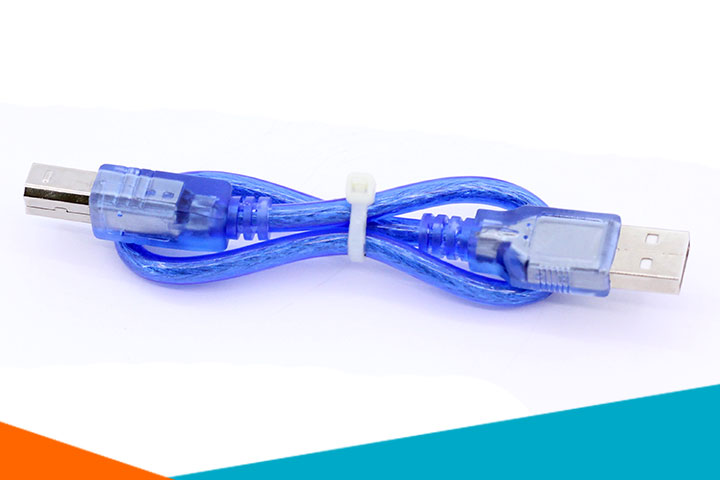

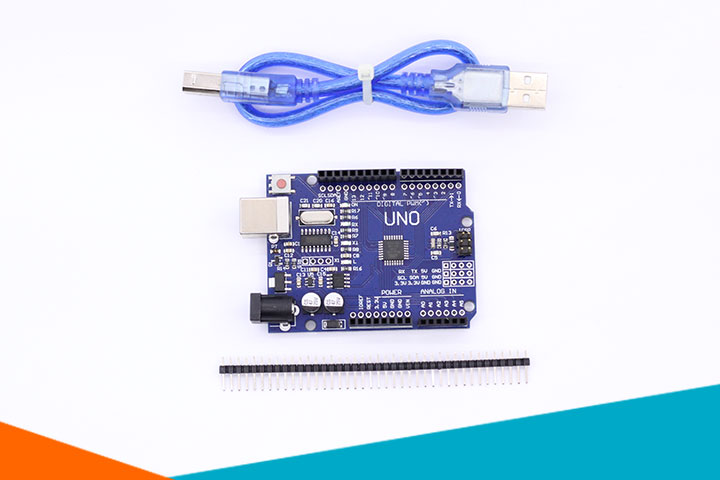

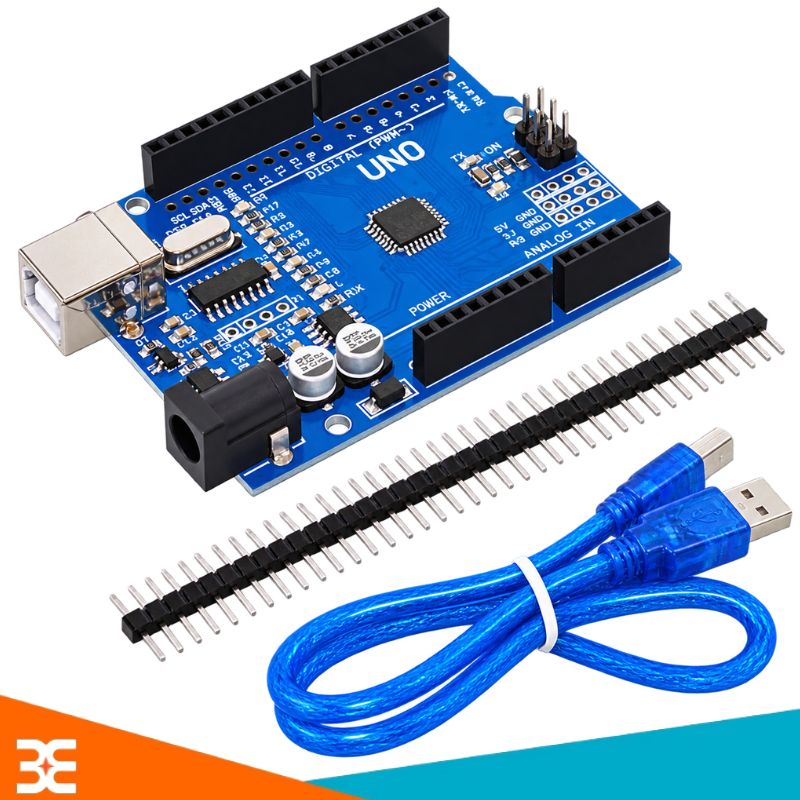

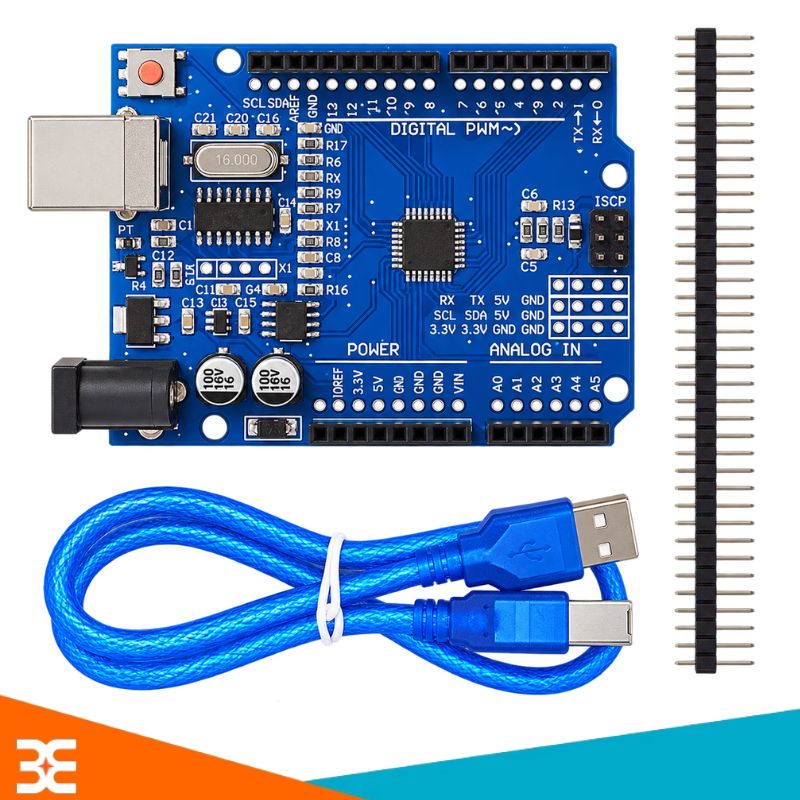

Kit Arduino Uno R3 Chíp Dán CH340G -Tặng Dây Kết Nối Trị Giá 15K

Kit Arduino Uno R3 Chíp CH340G dán

Arduino là dòng mạch điện tử uy tín, tin cậy hàng đầu hiện nay, đặc biệt là các dòng mạch Arduino UNO. Hiện nay, dòng mạch này đã phát triển tới thế hệ thứ 3 (R3).

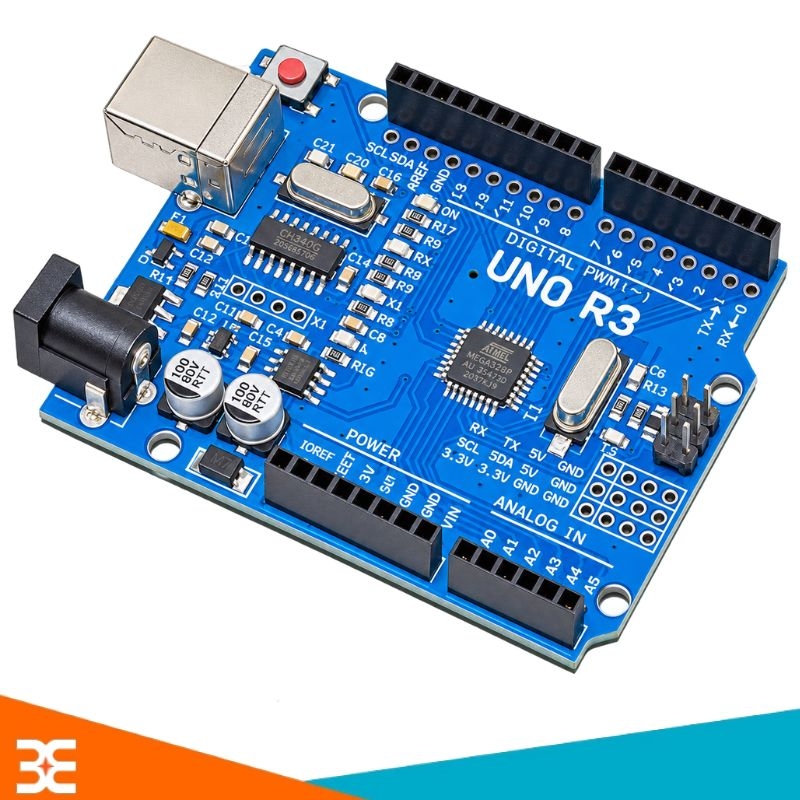

Sử dụng Chip Driver CH340G và chip chính là ATmega328P-AU (SMD 32Pins) do đó có giá thấp hơn so với phiên bản UNO R3 sử dụng chip nạp ATmega16U2 và chip chính là ATmega328P-PU (TH HOLE 32PIN).

ỨNG DỤNG CỦA ARDUINO R3

Arduino UNO có thể sử dụng 3 vi điều khiển họ 8 bit AVR là ATmega8, ATmega 168, ATmega328 (có sẵn trên kit). Bộ não này có thể xử lý những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, sử dụng làm trạm đo nhiệt độ, độ ẩm và hiện thị lên màn hình LCD, …

THÔNG SỐ KỸ THUẬT

• Vi điều khiển: ATmega328 họ 8 bit
• Điện áp hoạt động: 5V DC (chỉ sử dụng nguồn cấp qua cổng USB)
• Tần số hoạt động: 16 MHz
• Dòng điện tiêu thụ: khoảng 30mA
• Điện áp đầu vào khuyên dùng: 7-12V DC
• Điện áp vào giới hạn: 6 -20V DC
• Số chân Digital I/O: 14(6 chân hardware PWM)
• Số chân Analog: 6 (độ phân giải 10 bit)
• Dòng tối đa trên mỗi chân I/O: 30mA
• Dòng ra tối đa (nguồn 5V): 500mA
• Dòng ra tối đa (nguồn 3,3V): 50mA
• Bộ nhớ Flash: 32KB (ATmega328) với 0.5KB dùng bởi bootloader
• SRAM: 2KB (ATmega328)
• EEPROM: 1KB(ATmega328)

CÁC CHÂN NĂNG LƯỢNG

• GND (Ground): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
• 5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
• 3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
• Vin (Voltage Input): để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
• IOREF: điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Và dĩ nhiên nó luôn là 5V. Mặc dù vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
• RESET: việc nhấn nút Reset trên board để reset vi điều khiển tương đương với việc chân RESET được nối với GND qua 1 điện trở 10KΩ.

Lưu ý khi sử dụng arduino r3 chíp dán:

• Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO.
• Việc làm chập mạch nguồn vào của Arduino UNO sẽ biến nó thành một miếng nhựa chặn giấy. mình khuyên bạn nên dùng nguồn từ cổng USB nếu có thể.
• Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào.
• Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích.
• Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp không đúng có thể làm hỏng board.
• Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.
• Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.
• Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.
• Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.

BỘ NHỚ

Vi điều khiển Atmega328 tiêu chuẩn cung cấp cho người dùng:

32KB bộ nhớ Flash: những đoạn lệnh bạn lập trình sẽ được lưu trữ trong bộ nhớ Flash của vi điều khiển. Thường thì sẽ có khoảng vài KB trong số này sẽ được dùng cho bootloader nhưng đừng lo, bạn hiếm khi nào cần quá 20KB bộ nhớ này đâu.

2KB cho SRAM (Static Random Access Memory): giá trị các biến bạn khai báo khi lập trình sẽ lưu ở đây. Bạn khai báo càng nhiều biến thì càng cần nhiều bộ nhớ RAM. Tuy vậy, thực sự thì cũng hiếm khi nào bộ nhớ RAM lại trở thành thứ mà bạn phải bận tâm. Khi mất điện, dữ liệu trên SRAM sẽ bị mất.

1KB cho EEPROM (Electrically Eraseble Programmable Read Only Memory): đây giống như một chiếc ổ cứng mini – nơi bạn có thể đọc và ghi dữ liệu của mình vào đây mà không phải lo bị mất khi cúp điện giống như dữ liệu trên SRAM.

CHÚ Ý SỬ DỤNG

Arduino UNO có thể được cấp nguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài với điện áp khuyên dùng là 7-12V DC và giới hạn là 6-20V. Thường thì cấp nguồn bằng pin vuông 9V là hợp lí nhất nếu bạn không có sẵn nguồn từ cổng USB. Nếu cấp nguồn vượt quá ngưỡng giới hạn trên, bạn sẽ làm hỏng Arduino UNO.
