Hướng dẫn lắp led quay

Đăng bởi 3M GROUP vào lúc 31/07/2017

Hướng dẫn lắp led quay



Thông số kĩ thuật:

– Kích thước 24.4Cmx2.2Cm.

– Điện Áp : 3 – 5.5V DC
– Dòng: 200mA.
– Sử dụng 2 pin loại AAA.

Danh sách Linh Kiện

  1. PCB: 1
  2. Led 5mm: 17 LED
  3. Cảm biến Rung: 1.
  4. Đế 40 chân: 1.
  5. AT89S52: 1.
  6. Pin AAA: 2
  7. Ốc vít và đai ốc 3 * 6 : 2
  8. Đế Pin AA: 1
  9. Nút nhấn: 6 * 6: 1
  10. Thạch anh 12M . 1
  11. Trở 10K:  2
  12. Trở 1.5K: 2
  13. Tụ gốm tụ 22P 2
  14. Tụ 10uF / 25V: 1
  15. Công tắc gạt: 1
  16. Diode 1N4007: 1



led quay

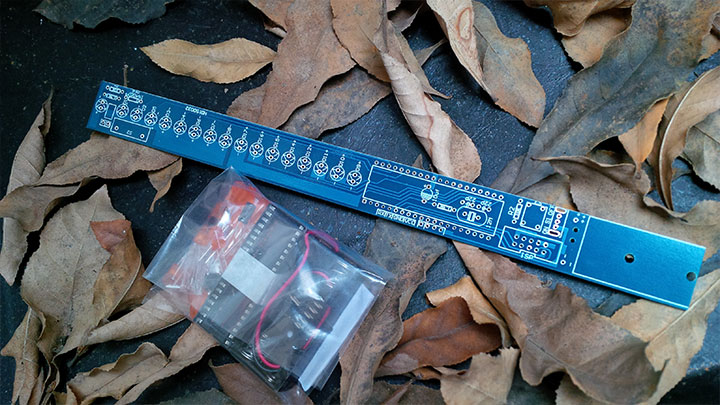

Bộ sản phẩm bao gồm 1 PCB và 1 túi linh kiện

Trên PCB đã in rõ tên linh kiện và hình dáng nên rất dễ lắp kể cả với những bạn không biết nhiều về điện tử.

Tags : diy led, led quay
