Hướng dẫn làm Led Nháy Police cực đẹp

Đăng bởi Diễn vào lúc 15/11/2017

Hướng dẫn làm Led Nháy Police cực đẹp



Bài trước mình đã hướng dẫn các bạn làm đèn police. Lần này mình cũng sẽ hướng dẫn các bạn làm một chiếc đèn police nhưng trông “ chuyên nghiệp hơn “ đẹp, nhỏ gọn và sáng hơn rất nhiều nhé. Mạch này các bạn có thể đăt ở ngã rẽ đường hoặc lắp vào sau xe đạp và xe máy- sẽ cực độc đáo đấy. Hãy nhanh tay cùng làm với linh kiện điện tử 3M của mình nhé.



Led Nháy Police cực đẹp



  1.   Linh kiện cần thiết để làm mạch Police

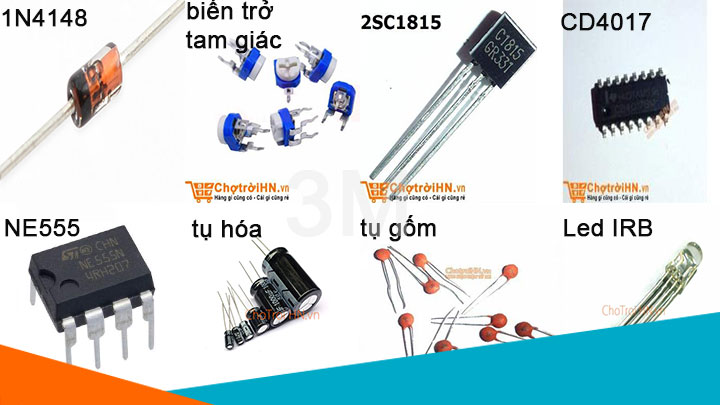

Hình ảnh linh kiện

Hình ảnh linh kiện

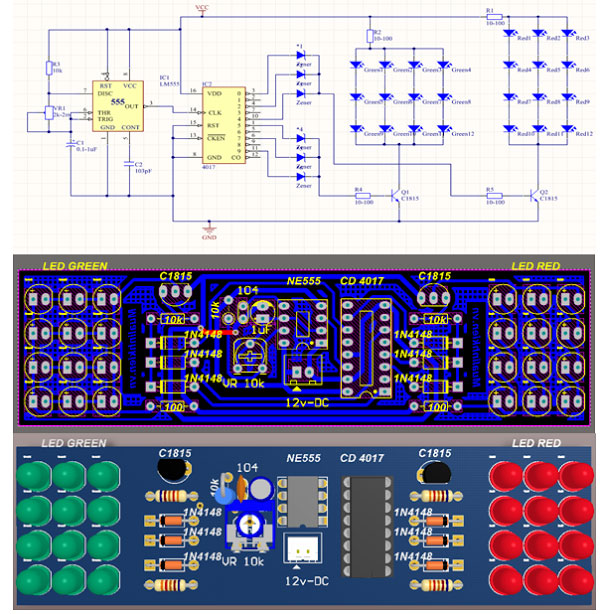

  1. Sơ đồ lắp linh kiện



Sơ đồ lắp linh kiện



  1.  Các bước thực hiện để hoàn thành đèn Led nháy Police





Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

https://goo.gl/bXLar3



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng

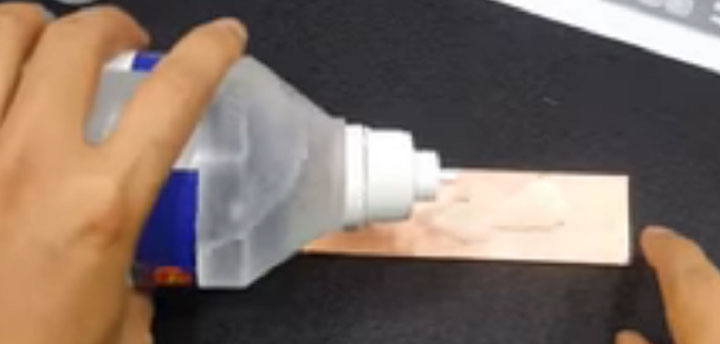

Làm sạch phíp đồng

Làm sạch phíp đồng



Bước 4: Bọc giấy in mạch vào phíp đồng

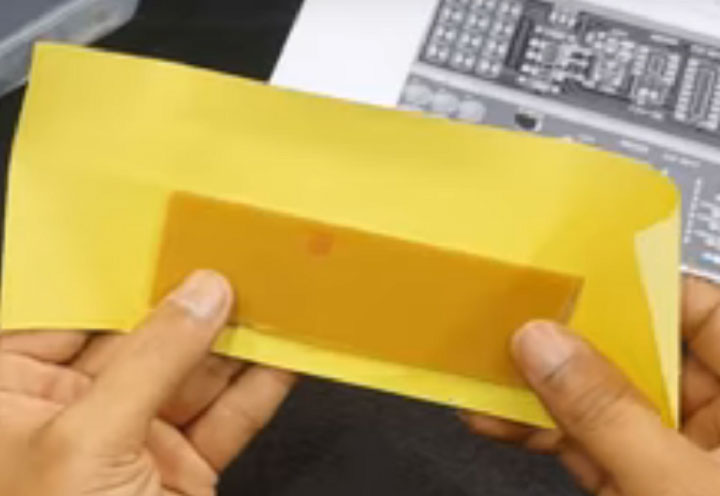

Bọc giấy in mạch vào phíp đồng

Bọc giấy in mạch vào phíp đồng

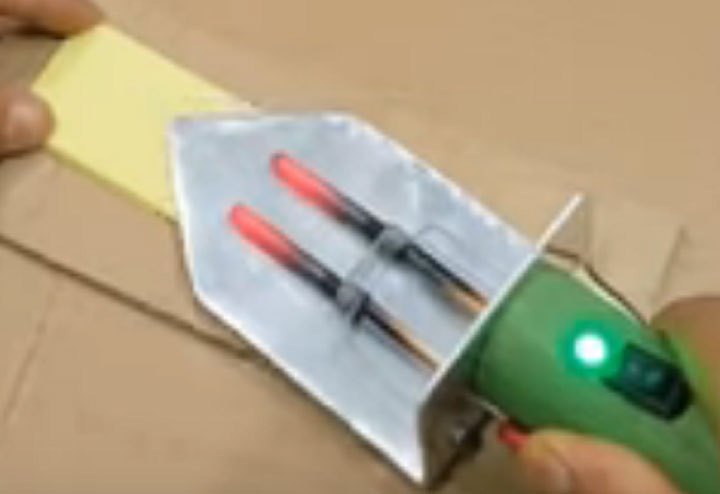

Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



Là mạch

Là mạch



Bước 6: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha



Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

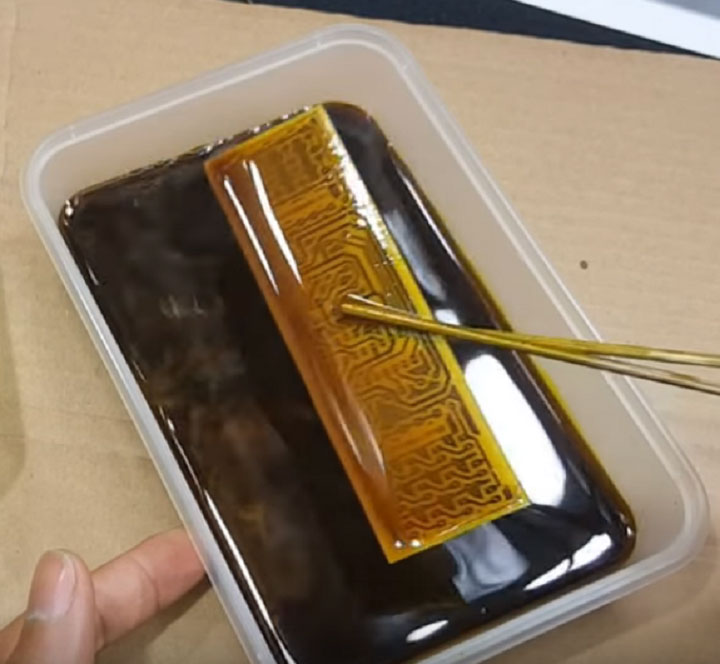

Ngâm mạch

Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.

Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

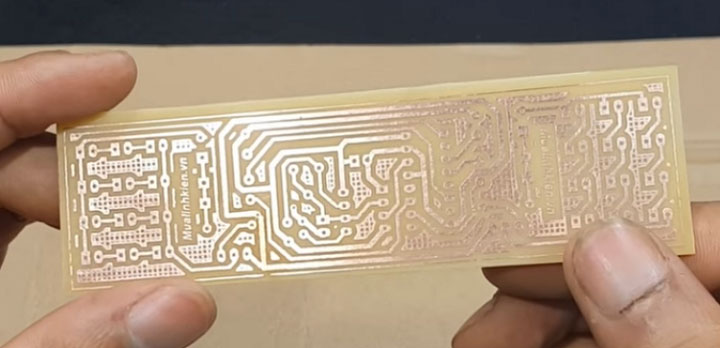

Phíp đồng với mạch in hoàn chỉnh

Phíp đồng với mạch in hoàn chỉnh



Bước 9: Khoan lỗ chân linh kiện

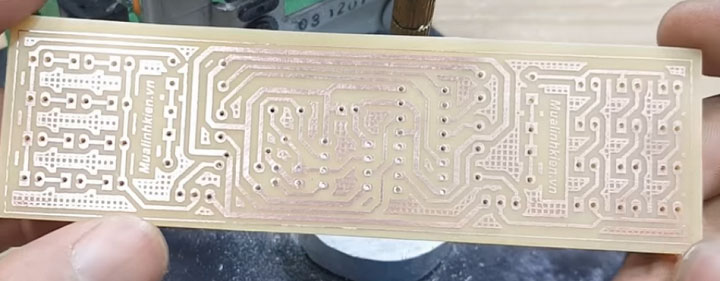

Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

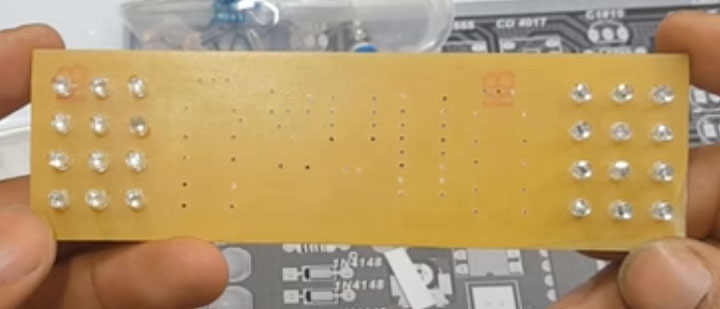

Bước 10: Lắp và hàn bóng Led vào mạch



Khoan lỗ chân linh kiện

Hàn bóng Led vào mạch

Chú ý:

  • Các bạn lắp đèn Led théo đúng sơ đồ mạch nhé

  • Led đỏ cắm chân dương hướng vào trong

  • Led dương cắm chân dương hướng ra ngoài’

  • Chân dương của led là chân dài hơn (  hoặc quan sát trên bóng led là đầu nhỏ hơn )



Bước 11: Cắm và hàn các linh kiên còn lại vào mạch: 2 transistor C1815, 16 điot, 2 trở 100 ôm, 2 trở 10 ôm. Tụ hóa 1uF, biến trở tam giác 10K, tụ gốm 104, đế IC như trong sơ đồ.

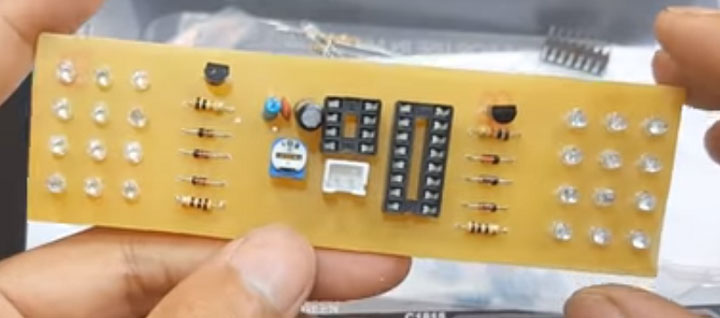

Mạch đã lắp đầy đủ linh kiện

Mạch đã lắp đầy đủ linh kiện

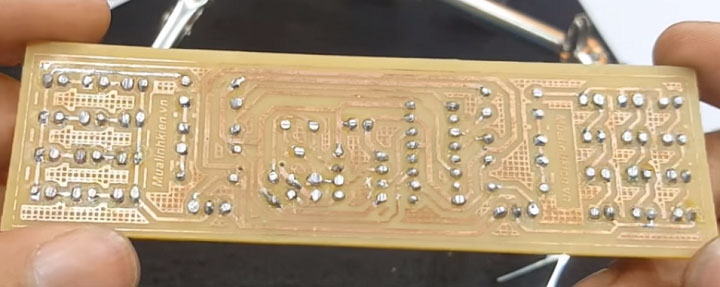

Mạch đã hàn chân linh kiện

Mạch đã hàn chân linh kiện

Chú ý:

  • Vạch đen trên chân diot cắm về phía bóng Led màu xanh trên sơ đồ

  • Đế IC lắp cho phần lõm của nó hướng xuống dưới



Bước 12: Lắp phần não của IC vao đế IC

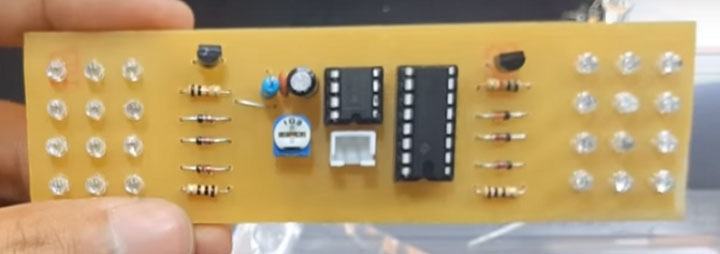

Cắm phần não của IC vào não IC

Cắm phần não của IC vào não IC

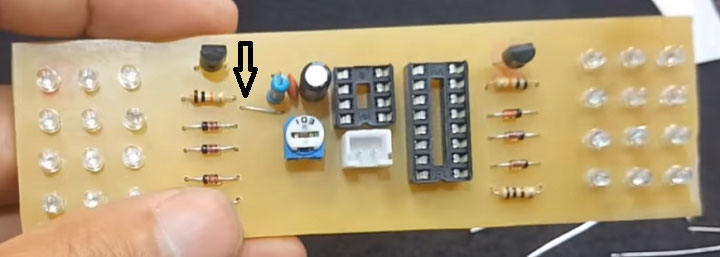

Bước 13: Dùng một chân linh kiên vừa cắt làm cầu nối như hình ảnh



Cấp cầu nối cho mạch

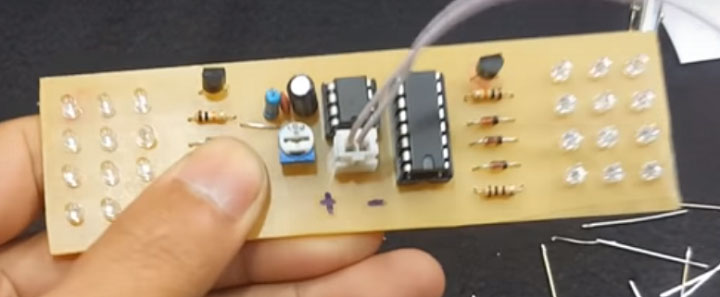

Bước 14: Cấp đúng nguồn âm dương của mạch vào nguồn 12 V



Cấp nguồn cho mach

Cấp nguồn cho mach



Chú ý:

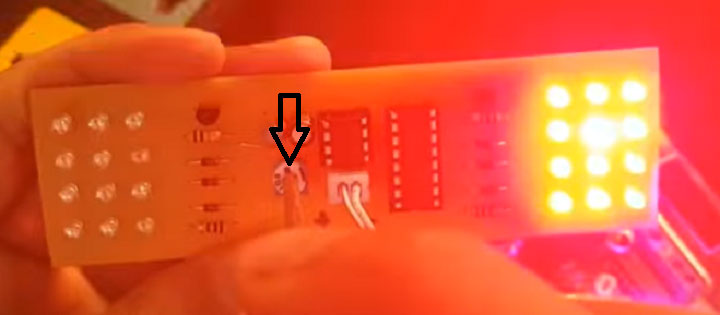

Các bạn có thể điều chỉnh độ nhanh chậm của bón đèn Led bằng cach quay nút của trở tam giác nhé!

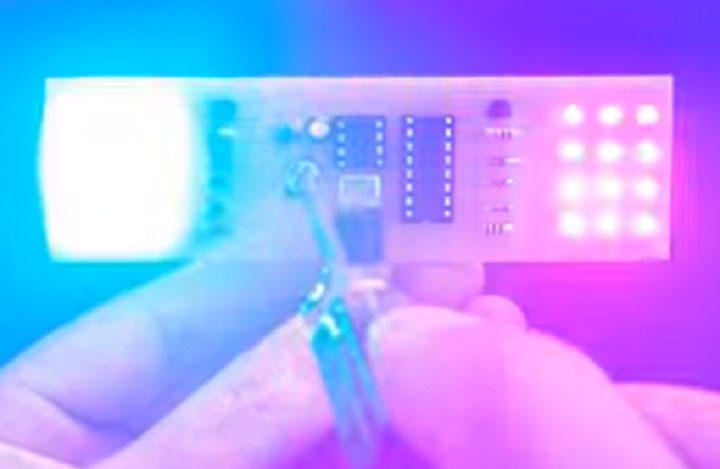

Chỉnh nhanh chậm độ nháy của bóng đèn

Chỉnh nhanh chậm độ nháy của bóng đèn



Như vậy là sản phẩm đã hoàn thiện rồi đấy. Khá là đơn giản đúng không các bạn? Mình đã làm thử và mạch chạy khá ổn định. Tại sao các bạn không bắt tay luôn vào làm mạch nhỉ?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.474

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
