Hướng dẫn cách chế đèn police cực đơn giản - “Mù” điện tử cũng có thể làm dễ dàng!

Đăng bởi : 3M GROUP23/10/2017

Thời thơ ấu chắc ai cũng từng cảm thấy rất ganh tỵ và ngưỡng mộ mấy anh cùng xóm tạo ra mấy cái đèn “ xanh xanh đỏ đỏ”  nhìn vô cùng thích mắt  đúng không nào? Những bạn không theo chuyên ngành điện – điện tử và đặc biệt là những bạn nữ liệu bao giờ có ý định làm những mạch như vậy không? Hãy thử sức với mạch sau đây của mình nhé. Đừng lo, mạch này cực kì đơn giản mà những bạn không có kiến thức gì về điện tử cũng có thể làm một cách “ngon lành”.

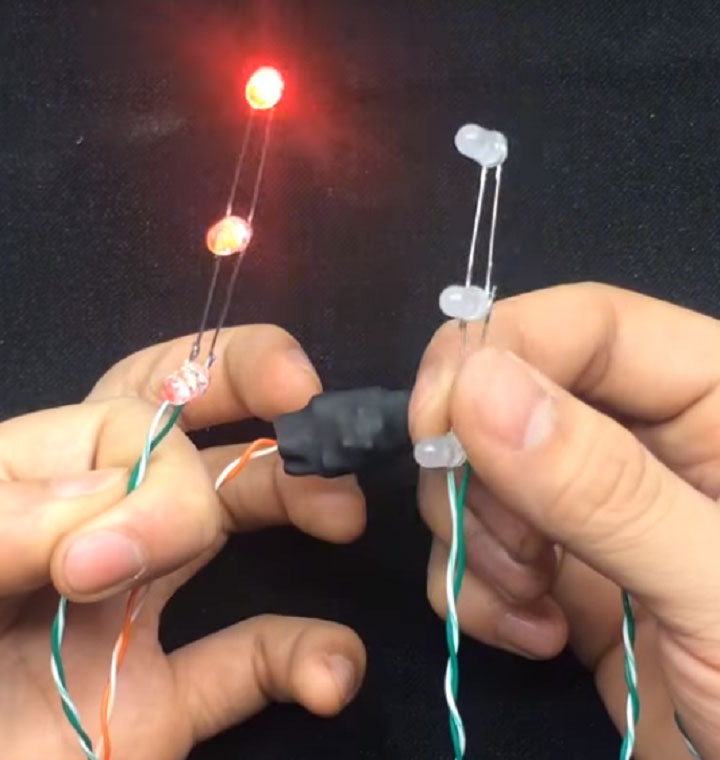

Demo test mạch đèn police

Demo test mạch đèn police

Linh kiên cần thiết để làm mạch đèn police đơn giản





Hướng dẫn cách chế đèn police cực đơn giản

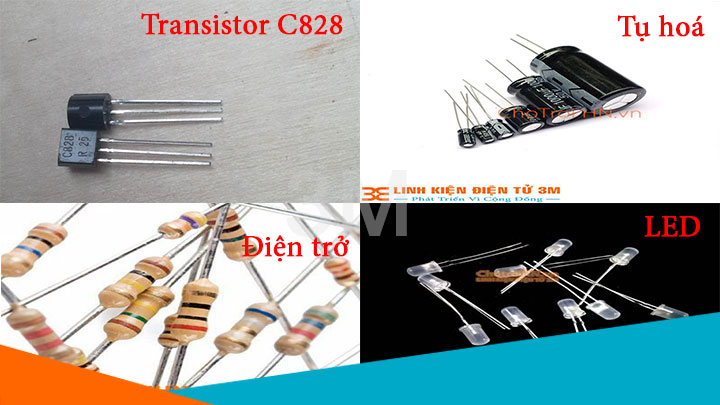

Hình ảnh các linh kiên cần thiết



Hướng dẫn cách làm mạch đèn police không cần dùng sơ đồ nguyên lý

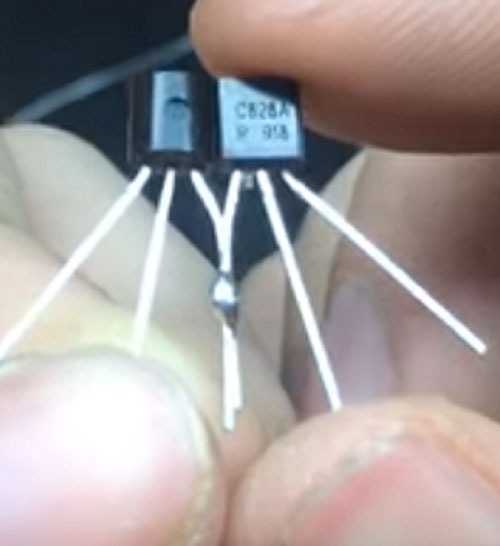

Bước 1: Hàn 2 chân số 1 của transistor với nhau ( 2 mặt transistor đặt ngược nhau như hình ảnh nhé)

hàn 2 chân transistor

Hình ảnh sau khi hàn 2 chân transistor

Bước 2: Gấp chân giữa của một transistor và chân thứ 3 của transistor còn lại lên theo phương vuông góc với các chân của transistor lúc ban đầu, sau đó hàn 2 chân vừa bẻ lên vào chân 2 tụ đã chuẩn bị sẵn.

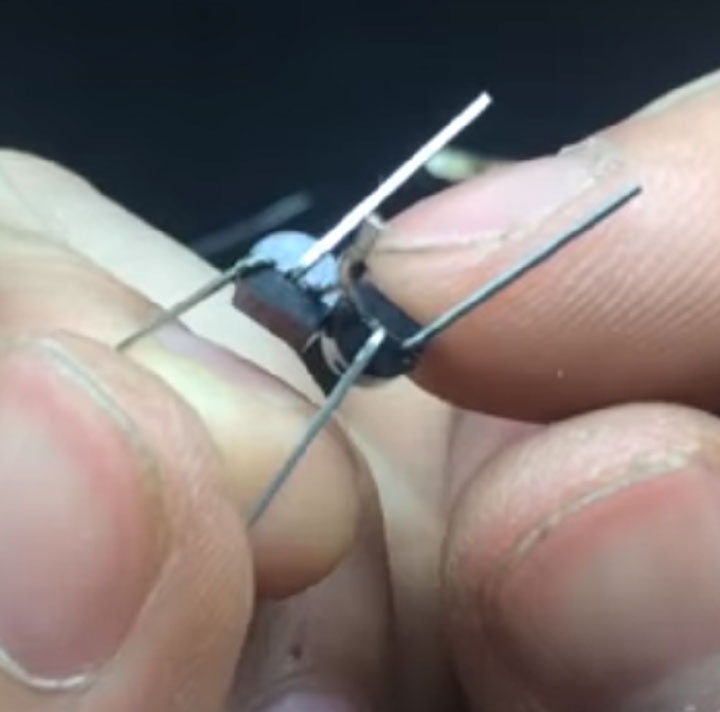

Gấp 2 chân của 2 transistor

Gấp 2 chân của 2 transistor

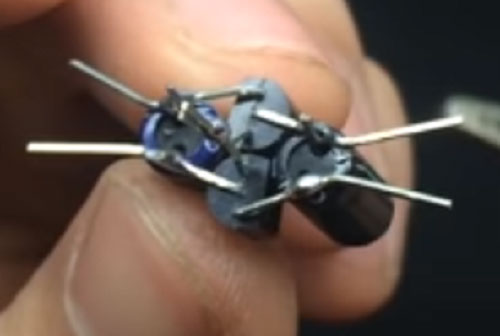

Hàn 2 chân của transistor đó với 2 chân tụ

Hàn 2 chân của transistor đó với 2 chân tụ



  Lưu ý. Nếu muốn đèn nhấp nháy luân phiên nhanh thì giảm điện dung của tụ, nếu muốn nhấp nháy luân phiên chậm hơn thì giảm điện dung của tụ nhé.

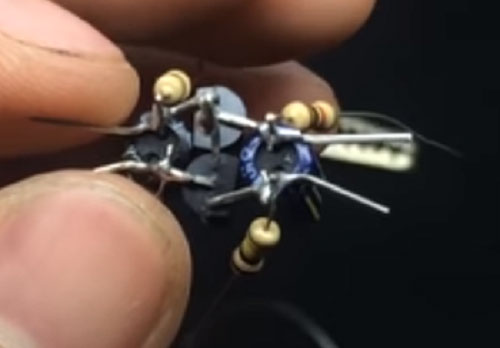

Bước 3: Hàn 2 con trở 1k vào chân giữa của 2 transistor và hàn 2 con trở 100k vào 2 chân còn lại.

Hàn chân trở vào chân transistor

Hàn chân trở vào chân transistor



Bước 4: Nối 4 chân trở còn lại với nhau và hàn.

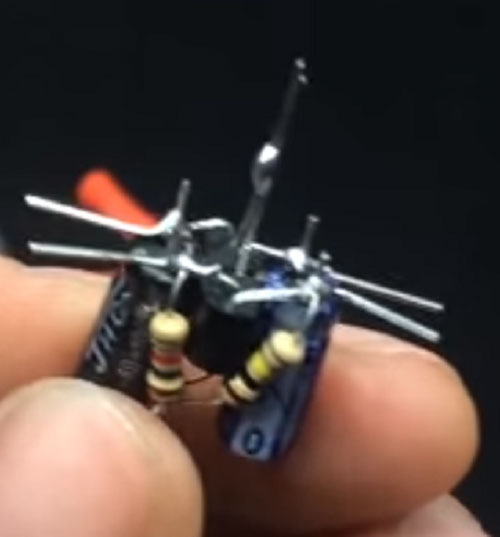

Hàn các chân trở cùng bên với nhau

Hàn các chân trở cùng bên với nhau

      Chú ý: Các bạn cần hàn nhanh để tránh làm hỏng linh kiện nhé!

Như vậy là chúng ta đã làm xong phần mạch, bây giờ chúng ta nối dây nào!

Bước 5: Đầu tiên là bước nối dây nguồn. Dây dương của nguồn hàn với đầu chụm của 4 điện trở, chân âm của nguồn nối với chân chung của 2 transistor ở bước 1.

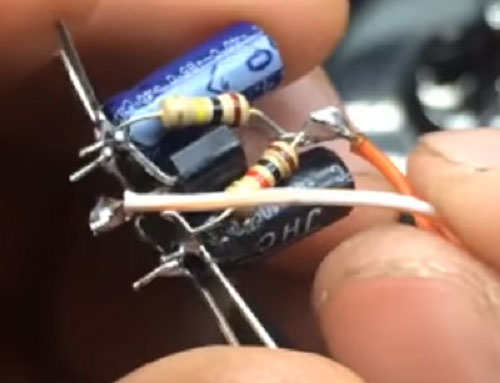

Nối mạch với dây nguồn

Nối mạch với dây nguồn

Bước 6: Tiếp theo là bước nối dây đèn. Hai chân âm của đèn vẫn nối với chân chung của 2 transistor, hai chân dương của đèn nối với hai chân giữa của các  transistor.

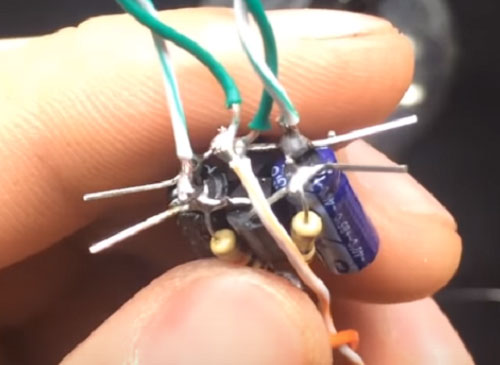

Nối mạch với dây đèn

Nối mạch với dây đèn

Bước 7: Dùng ống co nhiệt chụp phần mạch, sau đó dùng nhiệt ( bật lửa ) hơ để ống co nhiệt tự co lại chụp kín mạch. Nếu bạn muốn mạch cách nước thì dùng keo nến gắn với 2 đầu là được.

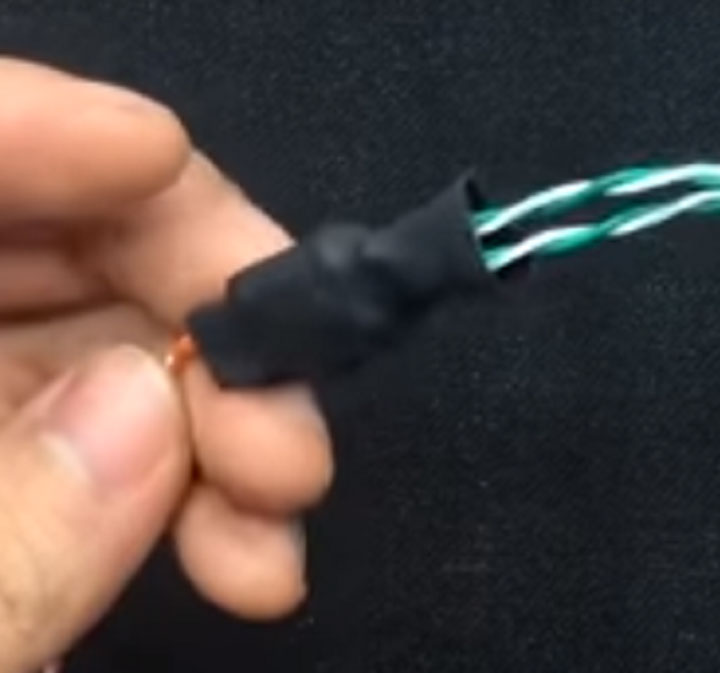

Mạch được bảo vệ bởi ống co nhiệt

Mạch được bảo vệ bởi ống co nhiệt

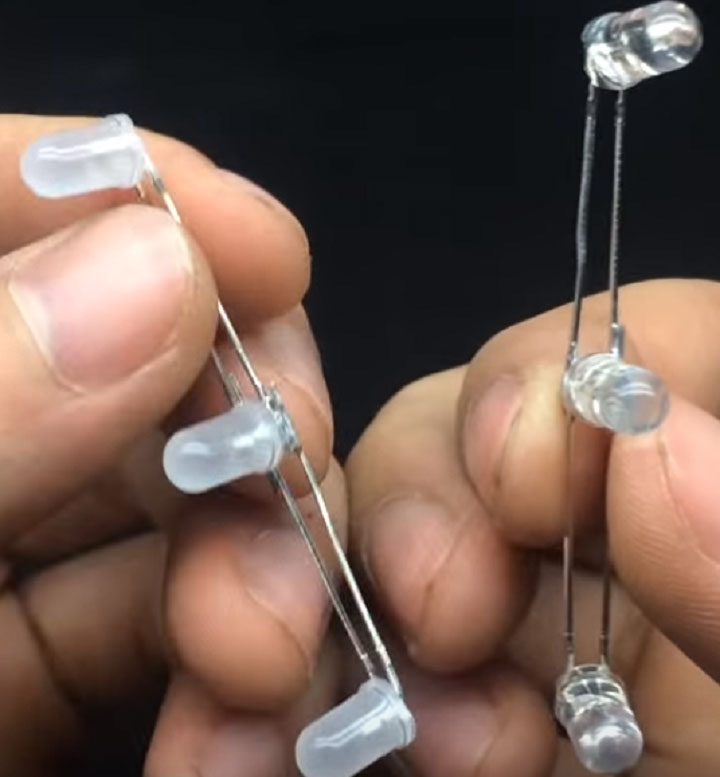

Bước 8: Đây là bước hàn bóng led, chúng ta hàn song song các bóng led cùng màu với nhau như hình vẽ.

Hình ảnh các led nối song song

Hình ảnh các led nối song song

Bước 9: Hàn dây đèn vào hệ các bóng led cùng màu song song. Chân dương của dây đèn nối với chân dài hơn của bóng led, chân âm thì hàn vào đầu ngắn hơn nhé.

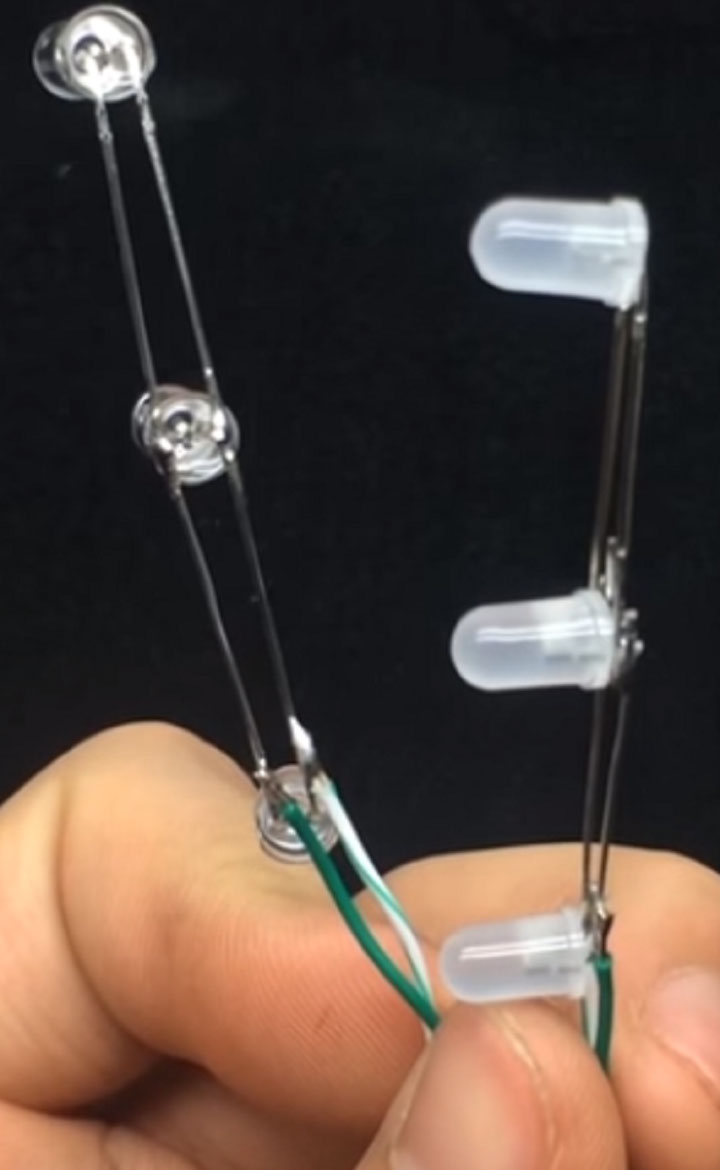

Nối dây đèn với bóng led

Nối dây đèn với bóng led

      Vậy là chúng ta đã hoàn thành hoàn toàn sản phẩm này rồi đó. Quá đơn giản và nhanh chóng đúng không nào?

      Chú ý: Mạch này hoạt động với nguồn dao động từ 5-12V nên các bạn chú ý chọn pin phù hợp đê tránh làm hỏng linh kiện nhé.

      Sản phẩm này gắn đằng sau xe máy, xe đạp kết hợp với giàn âm thanh của còi cảnh sát thi trông rất “chất“ nhé. Bạn có thể đặt chúng ở những ngã rẽ để cảnh báo người tham gia giao thông. Thực sự đạt được hiệu quả lớn đấy.

     Bạn chỉ mất tầm 15K cho một sản phẩm như vậy, bạn vừa có thể thử sức khả năng làm các sản phẩm điện tử lại vừa có thể làm ra một sản phẩm hữu ích. Tại sao các bạn lại không bắt tay vào làm luôn nhỉ ? Hãy cùng bắt tay làm nó với linh kiện điện tử 3m của chúng mình nhé!

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
