Hướng dẫn làm Led Cube 5*5*5

Đăng bởi : 3M GROUP10/11/2017

Hướng dẫn làm Led Cube 5*5*5



Phần 1: Hướng dẫn làm phần mạch điều khiển



   Sau đây linh kiện điện tử 3M sẽ hướng dẫn các bạn làm đèn Led Cube 5*5*5. Đèn sử dụng 125 bóng led hàn thành khối hộp vuông 3 chiều trong đó mỗi chiều có 3 led. Đèn chạy các hiệu ứng dùng làm đồ trang trí ngắm rất là vui mắt, la món quà độc đáo, hấp dẫn để tặng bạn hoặc người thân.  Hãy cùng bắt tay làm với linh kiện điện tử 3M nhé!

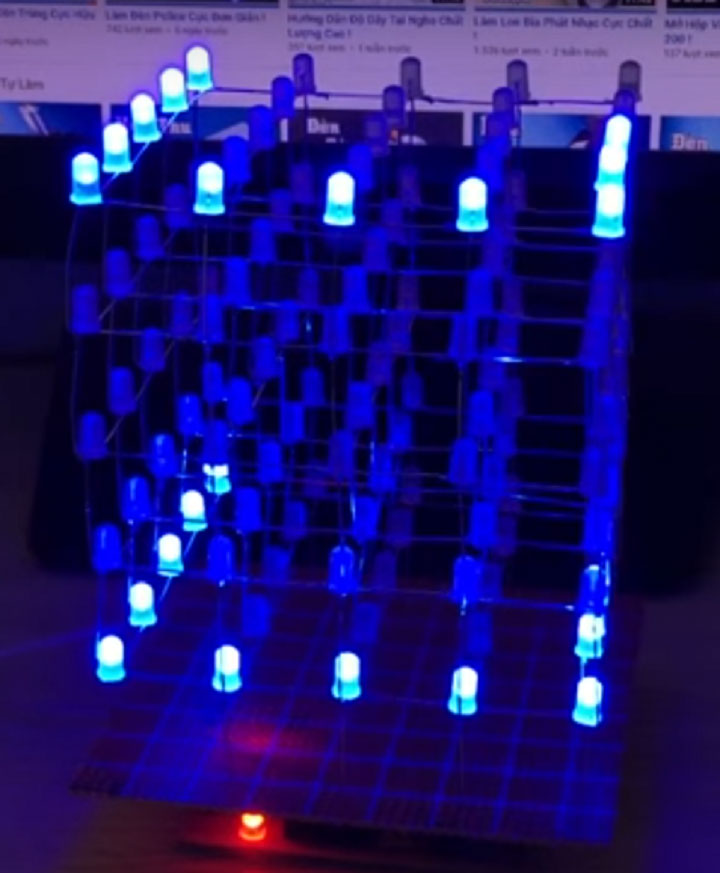

Demo mạch led cube 5x5x5

Demo mạch led cube 5x5x5



I.  Linh kiện cần sử dụng để làm Led cube 5*5*5

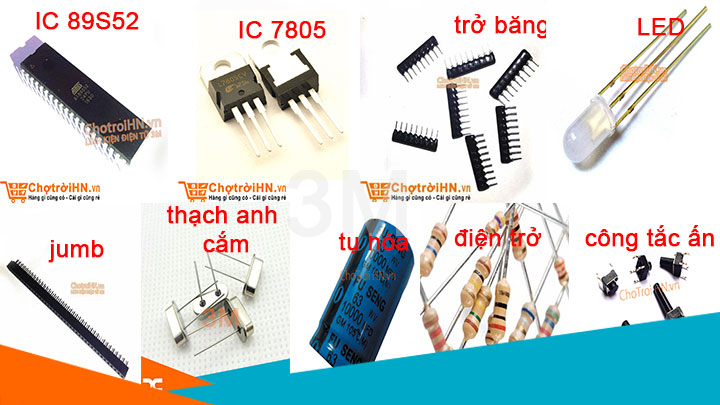

Các linh kiện cần thiết

Các linh kiện cần thiết



II. Sơ đồ lắp mạch

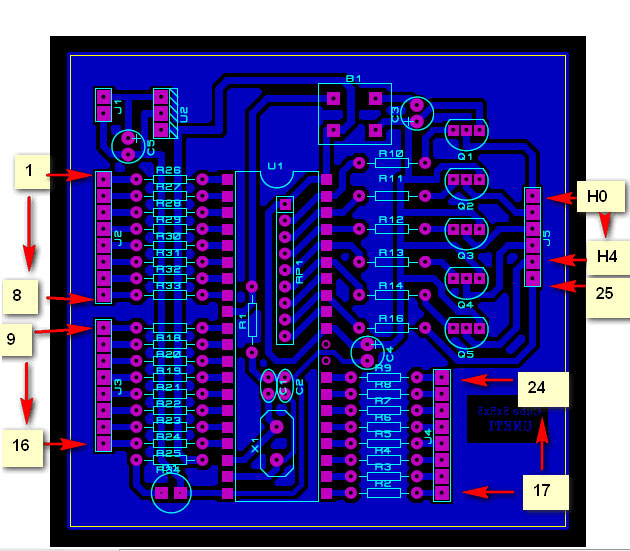

Sơ đồ lắp đặt

Sơ đồ lắp đặt



III. Các bước làm mạch điều khiển



Các bạn vào link bên dưới để tải file mạch in về để làm mạch nhé

http://www.mediafire.com/file/cb8x1wcmdpe8xwf/MACH+IN+CUBE.pdf

Các bước làm mạch in hoàn chỉnh trên phíp đồng mình đã hướng dẫn các bạn trên nhiều bài viết tại góc học tập của linh kiện điện tử 3M. Các bạn vào trang của Linh kiện điện tử 3M để xem hướng dẫn chi tiết nhé!

Mạch in hoàn chỉnh trên phíp đồng

Mạch in hoàn chỉnh trên phíp đồng

Sau đây là các hướng dẫn các bước lắp và hàn chân linh kiện.



Bước 1: Lắp và hàn đế chip 89S52 40 chân vào mạch

Lưu ý:

  • Lắp đế chíp trước vì nó nhiều chân và để dễ dàng căn chỉnh các chân( vì mình khoan bằng tay nên không thể nào được đều như khoan bằng máy)
  • Phần lõm của đế chip hướng lên trên



Bước 2: Lắp và hàn tụ thạch anh 12MHz và 2 tụ 33P vào mạch

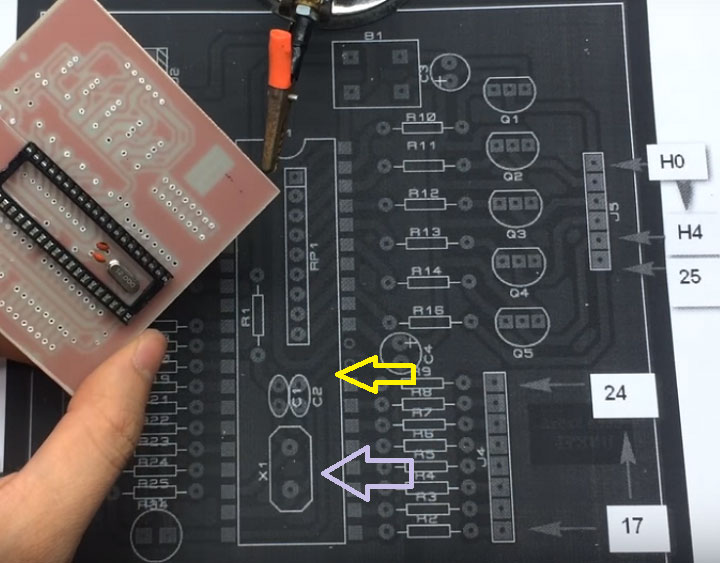

Sơ đồ lắp các tụ vào mạch

Sơ đồ lắp các tụ vào mạch

Lưu ý:

 Tụ thạch anh và tụ 33P không phần cực nên các bạn lắp chiều nào cũng được

  • Tụ thach anh lắp vào chân có mũi tên màu trắng
  • Tụ 33P lắp vào chân có mũi tên màu vàng



Bước 3: Lắp và hàn trở băng 103 vào mạch

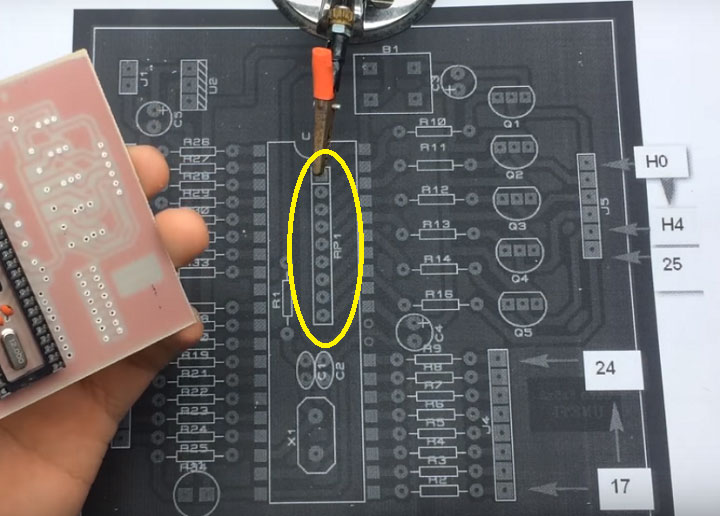

Sơ đồ lắp trở băng vào mạch

Sơ đồ lắp trở băng vào mạch



Bước 4: Lắp và hàn trở 330 Ôm vào mạch

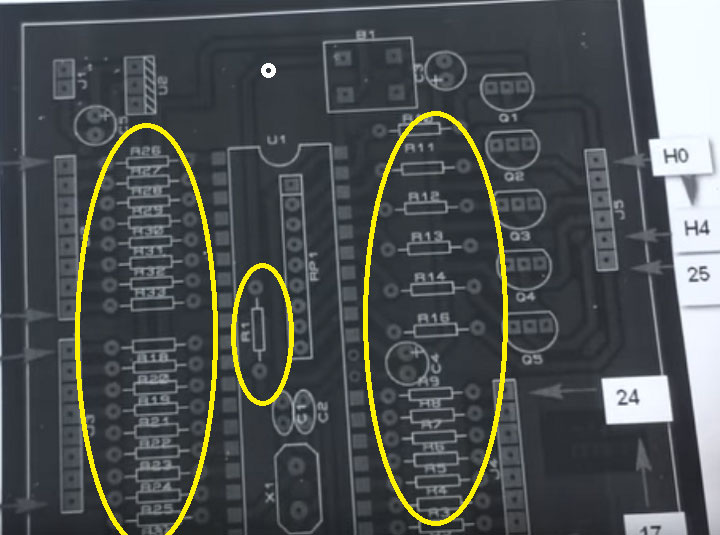

Sơ đồ lắp chân trở

Sơ đồ lắp chân trở

Chú ý:
   Mình nên lắp và hàn trở phía trong đế IC trước



Bước 5: Lắp và hàn công tắc nhấn vào mạch

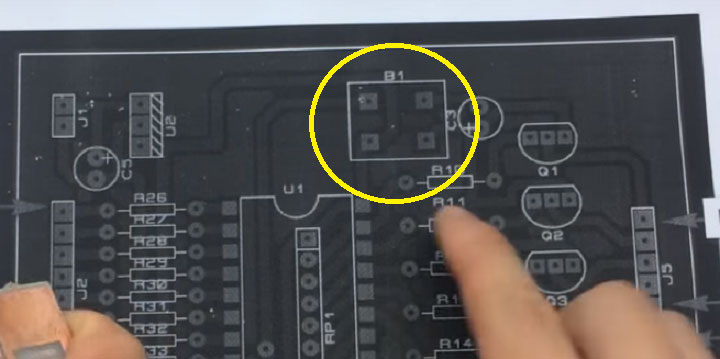

Sơ đồ lắp công tắc nhấn

Sơ đồ lắp công tắc nhấn



Bước 6: Lắp và hàn 5 con transistor A1015 vào mạch

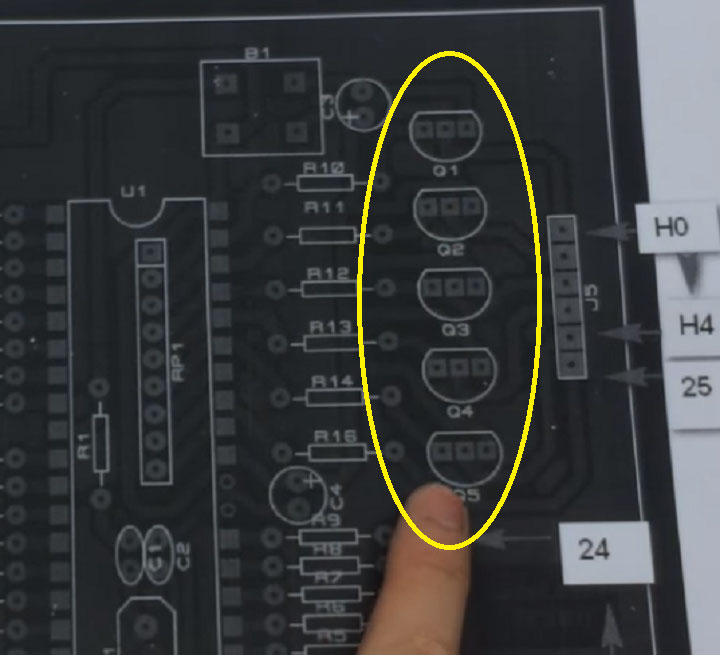

Sơ đồ lắp transistor vào mạch

Sơ đồ lắp transistor vào mạch

Chú ý:

    Lắp transistor đúng chiều như hình vẽ



Bước 7: Lắp và hàn bóng Led để báo nguồn vào mạch

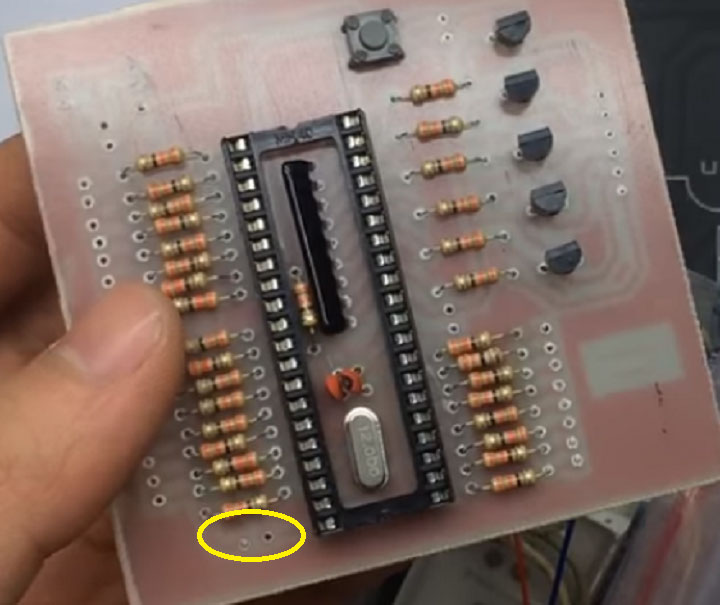

Sơ đồ chân Led trên bảng mạch

Sơ đồ chân Led trên bảng mạch

Chú ý:

  Lỗ bên trái trên bảng mạch theo chiều mình nhìn vào lắp chân dương của Led (quan sát trên bóng led phàn đầu nhỏ hơn là chân dương)



Bước 8: Cắm và hàn IC ổn áp 7805 vào mạch

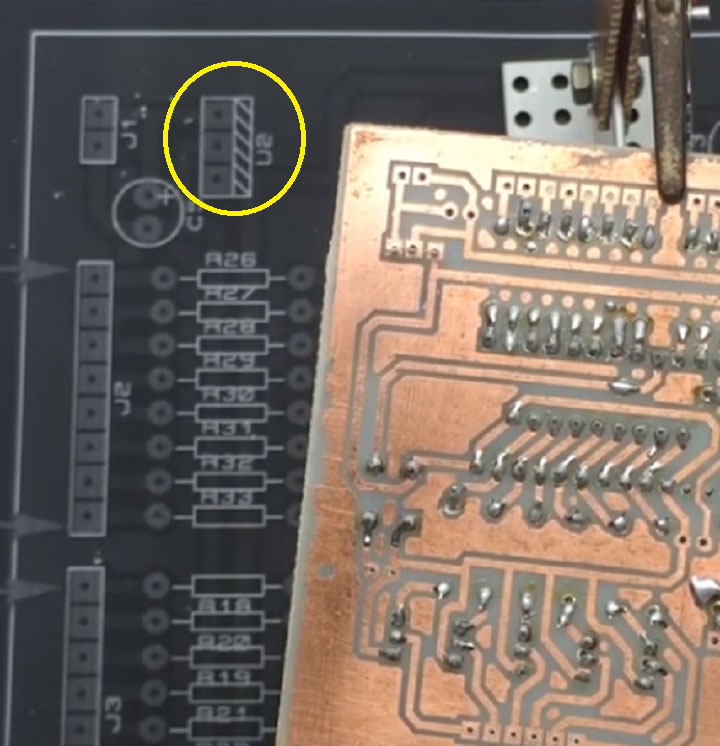

Sơ đồ cắm IC ổn áp 7805

Sơ đồ cắm IC ổn áp 7805

Chú ý:
  • Chúng ta hàn phàn lưng của IC quay về phía công tắc
  • Bẻ chân IC trước để dễ hàn



Bước 9:  Cắm và hàn trụ nguồn vào mạch

Chú ý:
  • Lỗ bên trên bảng mạch cắm chân dương, bên dưới cắm chân âm
  • Có sẵn một sơi dây nguồn kiểu chấm thì mình cắm vào trụ nguồn



Bước 10: Cắm và hàn tụ hóa 10mF vào mạch

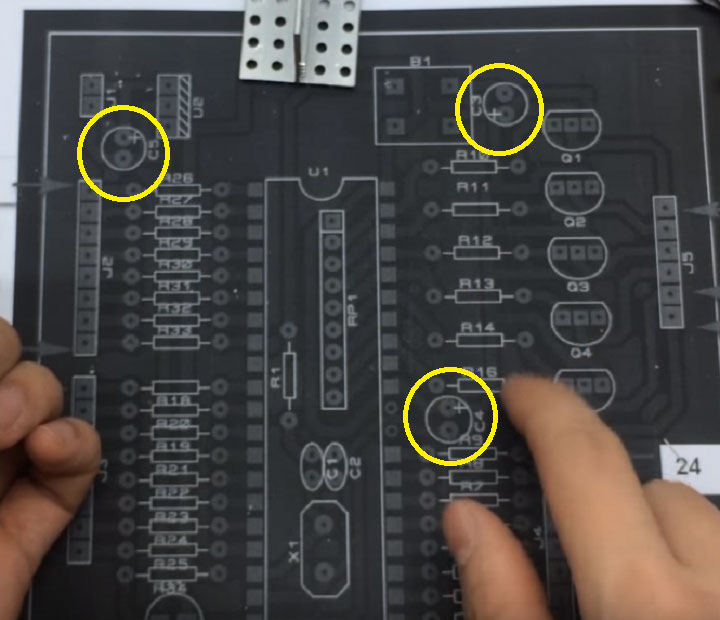

Sơ đồ cắm tụ hóa vào mạch

Sơ đồ cắm tụ hóa vào mạch



Chú ý:
  • Trên sơ đồ lắp mạch đã ghi sẵn cực âm dương của tụ hóa, mình chỉ việc lắp theo thôi
  • Cực âm của tụ hóa là phần trên thân tụ có vạch, còn lại là cực dương

Bản mạch khi đã hàm xong tụ,trở và đế IC

Bản mạch khi đã hàm xong tụ,trở và đế IC



Bước 11: Hàn jump cái vào mạch

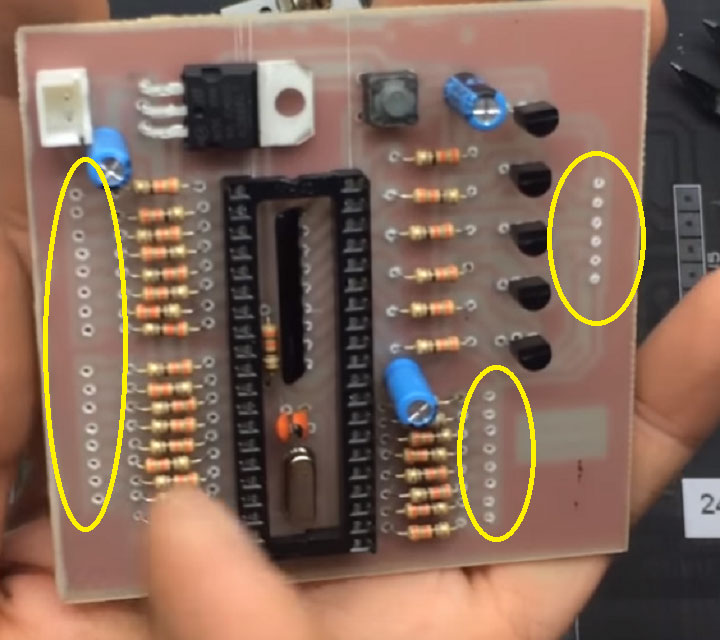

Sơ đồ chân lắp jump vào mạch

Sơ đồ chân lắp jump vào mạch



Bước 12: Lắp phần não của IC vào (đã được nạp code)

Như vậy phần mạch đã được hoàn thiện

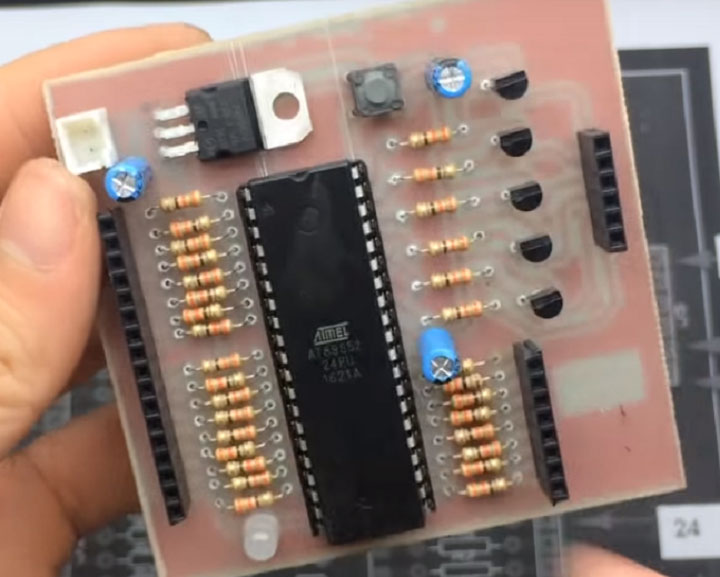

Mạch hoàn chỉnh

Mạch hoàn chỉnh



Bước 13: Cấp nguồn chạy thử mạch

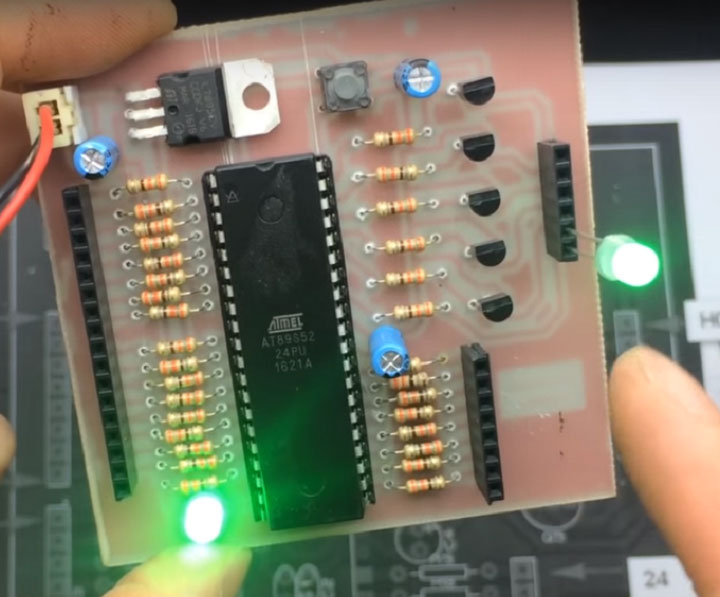

Test thử mạch

Test thử mạch

Bạn cắm thử một Led như trong hình mà Led sáng nhấp nháy thì mạch đã thành công rồi. Nếu không thấy Led sáng thì chứng tỏ mạch của ban bị đứt ở đâu đó rồi.

Như vậy chúng ta đã đi được một nửa quãng đường, mình sẽ hướng dẫn các bạn làm khung Led tại bài tiếp theo. Các bạn hãy truy cập vào Linh kiện điện tử 3M để thường xuyên nhân được những bài sáng chế độc đáo nhé!

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.474

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
