Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

Cảm biến là thiết bị dùng để cảm nhận, biến đổi các đại lượng vật lý và các đại lượng không có tính chất điện cần đo thành các đại lượng điện có thể đo được.

Cảm biến nhiệt độ và độ ẩm được cấu tạo đa dạng khác nhau, chủ yếu là bằng kim loai Platinum có giá trị điện trở 100Ohm ở nhiệt độ 0 độ C, điện trở sẽ bị thay đổi khi thay đổi nhiệt độ và độ ẩm. Cấu tạo của cảm biến nhiệt độ và độ ẩm có nhiều hình dạng khác nhau, cảm biến nhiệt độ có hình dáng khớp với đầu dò nhiệt, hoạt động dựa trên mối quan hệ giữa vật liệu kim loại và nhiệt độ. Điện trở của kim loại sẽ tăng lên hoặc giảm đi tùy thuộc vào nhiệt độ của môi trường.

Cảm Biến Nhiệt Độ- Độ Ẩm DHT21

Thông Số Kỹ Thuật Của Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

• Kích thước sản phẩm:  13.8x26.7x58.8 mm

• Sai số nhiệt độ: ±0.3 độ C

• Sai số độ ẩm: 3%

• Kết nối dây

  • Dây vàng: đường truyền dữ liệu DATA

  • Dây đỏ:  Nguồn VCC: 3- 3.5V

  • Dây đen: Nối đất GND

• Nguồn điện áp hoạt động: 3.3 – 5V

• Dải nhiệt độ đo được: -40 – 80 độ C

• Dải độ ẩm đo được: 0 – 99%

Công Dụng Của Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

• Cảm biến nhiệt độ và độ ẩm DTH21 là cảm biến điện dung dùng để đo nhiệt độ và độ ẩm.
• Với khả năng đo nhiệt độ và độ ẩm được tích hợp, DTH21 có khả năng chống nhiễu và sai số rất nhỏ. Đầu ra của tín hiệu số được giao tiếp với bộ vi điều khiển 8 bit thông qua môt dây dẫn (1 Wire) giúp tiết kiệm chân của vi điều khiển.

Ưu điểm Của Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

• Thiết kế nhỏ gon, mức độ tiêu thụ điện năng thấp, khoảng cách truyền dẫn tín hiệu cao, có thể lên tới 20 mét. Cảm biến nhiệt độ và độ ẩm DTH21 dễ dàng lắp đặt và vận hành ổn định, có khả năng tự động hiệu dụng.

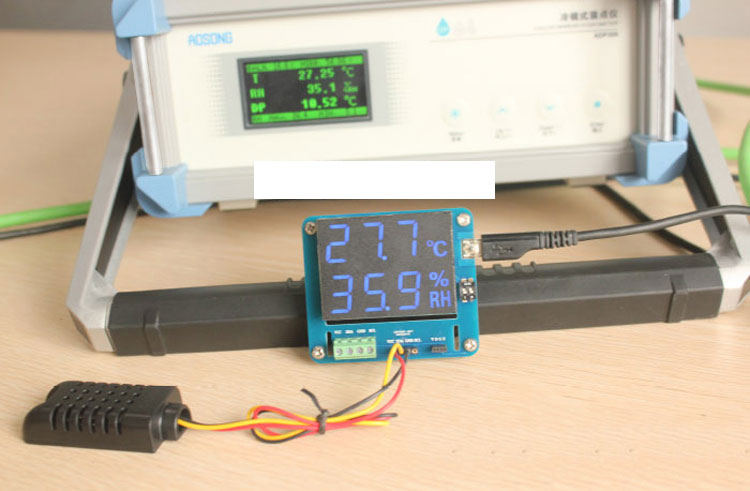

Hình ảnh thực tế cảm biến DHT21

Chú Ý Khi Sử Dụng Cảm Biến Nhiệt Độ-Độ Ẩm DHT21

Chỉ sử dụng cảm biến trong môi trường độ ẩm là hơi nước, không sử dụng cảm biến nhiệt độ và độ ẩm DTH21 trong các môi trường khác như bí khí, ủ kín, ủ yếm khí, …, những môi trường sinh ra nấm và vi khuẩn có khả năng làm hư hỏng cảm biến.

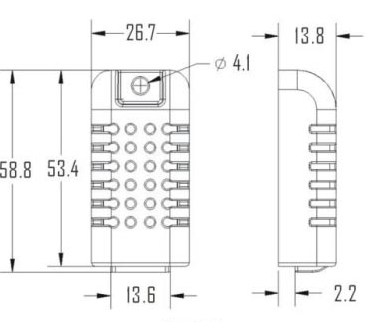

                       Thông số kích thước cảm biến

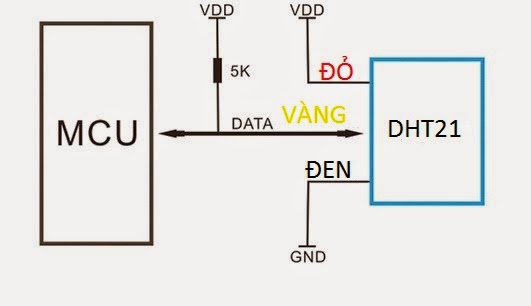

                           Sơ đồ kết nối với vi xử lý

Cảm Biến Nhiệt Độ-Độ Ẩm DHT21 sử dụng rất đơn giản và có độ chính xác cao.

Chế Độ Bảo Hành Của Linh Kiện Điện Tử 3M

Tất cả các sản  phẩm mua tại Linh Kiện Điện Tử 3M đều được bảo hành theo quy định và điều khoản của cửa hàng. Khách hàng có thể yên tâm về chất lượng sản phẩm cũng như chế độ bảo hành.

Xem thêm: Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21

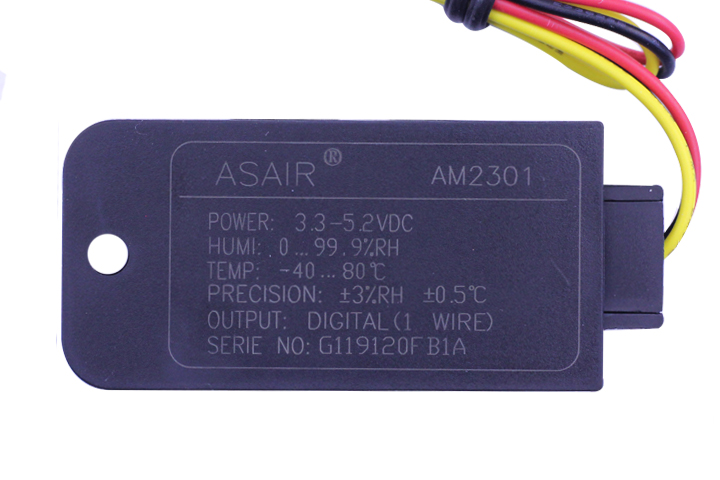

Mặt Sau Cảm Biến Nhiệt Độ- Độ Ẩm DHT21
