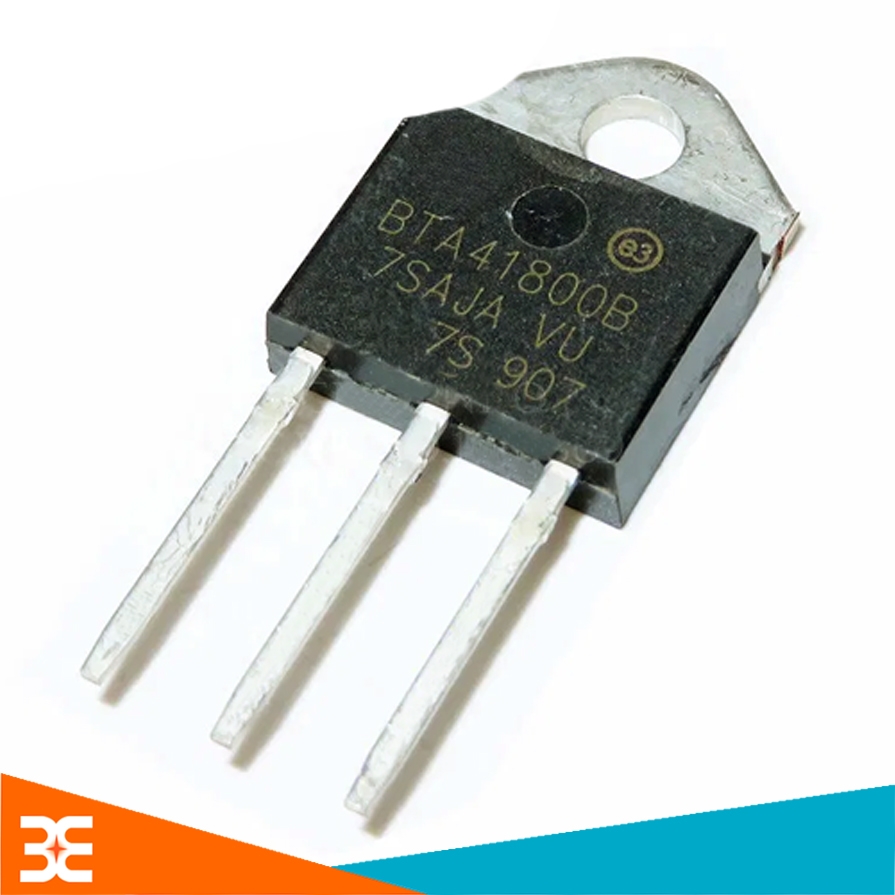

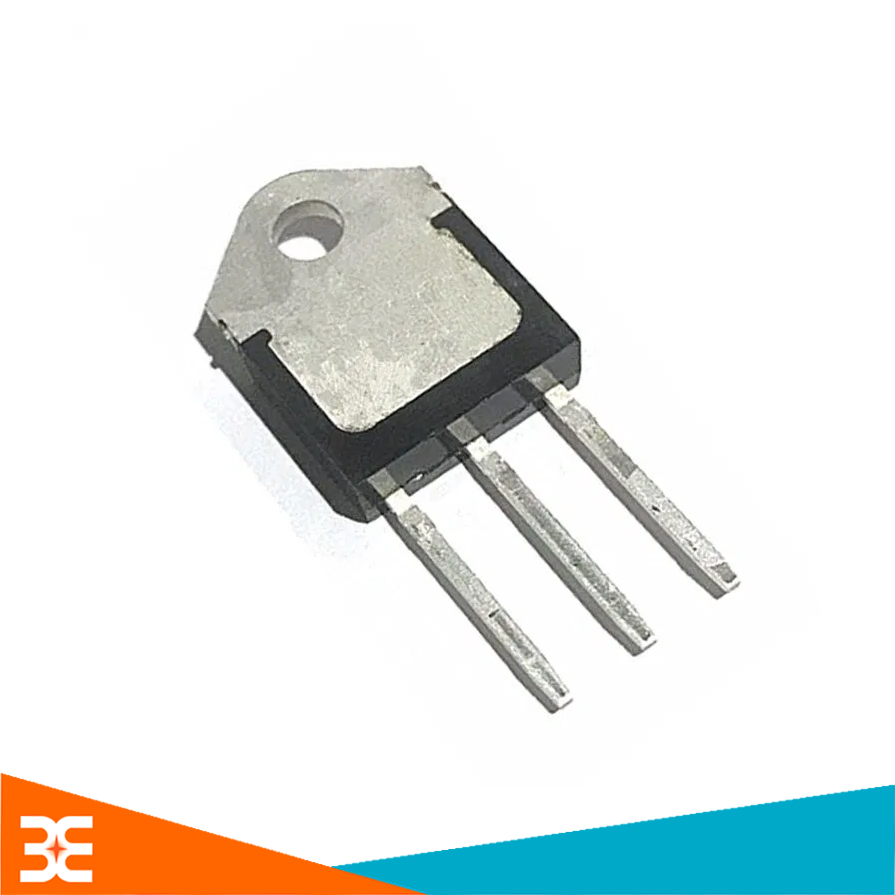

BTA41-800B TRIAC 41A/800V TO-3P

BTA41-800B TRIAC 41A/800V TO-3P

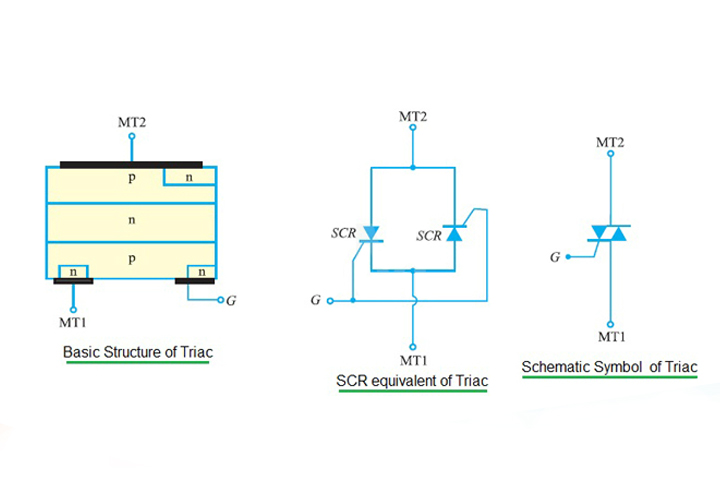

BTA41-800B là linh kiện điện tử thuộc dòng Triac - Thường được coi như một Thyristor (SCR) lưỡng hướng vì có thể dẫn điện theo hai chiều. Hình sau đây cho thấy cấu tạo, mô hình tương đương và cấu tạo của Triac. Như vậy, ta thấy Triac như gồm bởi một thyristor p-n-p-n dẫn điện theo chiều từ trên xuống dưới, kích bởi dòng cổng dương và một thyristor n-p-n-p dẫn điện theo chiều từ dưới lên kích bởi dòng cổng âm. Hai cực còn lại gọi là hai đầu cuối chính (main terminal)

Cấu tạo Triac

Thông số kỹ thuật:

• Dòng điện cực đại: 41A
• Điện áp cực đại: 800V
• Kiểu chân cắm TO-3P
• Dải nhiệt độ hoạt động: -40ºC~125ºC

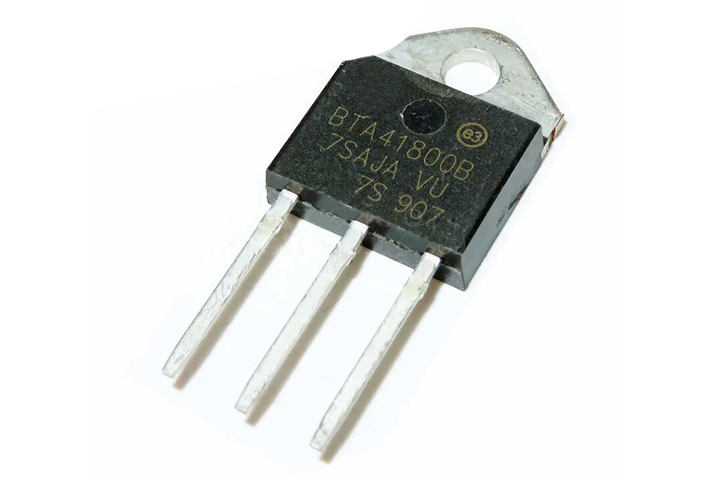

BTA41-800B TO220

Cách kiểm tra triac

Chuẩn bị một đồng hồ VOM kim có dòng ở thang điện trở đủ lớn. Nếu dòng yếu ko đủ kích cho chân G.
Đồng hồ VOM kim để ở thang đo điện trở có dòng phát ra là lớn nhất. Đối với VOM kim thì que đen là nguồn dương và que đỏ là nguồn âm
Đặt que nguồn âm vào T₁ và que nguồn dương vào T₂ khi đo VOM không nhảy kim. Vẫn giữ nguyên que đo và kích điện áp cho chân G từ que đỏ (nghiêng que đo hoặc bằng dụng cụ khác) khi đó trên màn hình VOM kim dịch kim và bỏ kích cho chân G, VOM kim vẫn giữ nguyên => Triac còn tốt. Nếu bỏ kích chân G mà VOM kim về vô cùng => Triac hỏng. Có trường hợp nếu ban đầu chỉ đưa vào hai que đo vào T₁, T₂ kim đã dịch => Triac hỏng.

Các bạn có thể dùng đồng hồ VOM số cũng tương tự

Ứng dụng

• Triac chủ yếu được sử dụng trong các mạch điện điều khiển bóng đèn, bơm, quạt...
• Tuy nhiên có một nhược điểm của Triac là gây tổn hao năng lượng đối với các tải có cảm do đó cần cân nhắc sử dụng

Hướng dẫn sử dụng và lưu ý

• Để điều khiển Triac ta cần cấp xung cho chân G
• Ngoài ra cần chú ý các giá trị cực đại để tránh làm cháy hỏng linh kiện

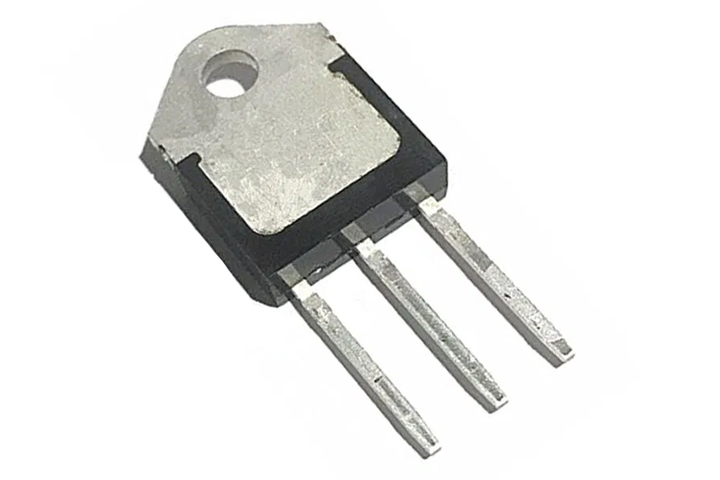

Mặt Sau BTA41-800B TO220
