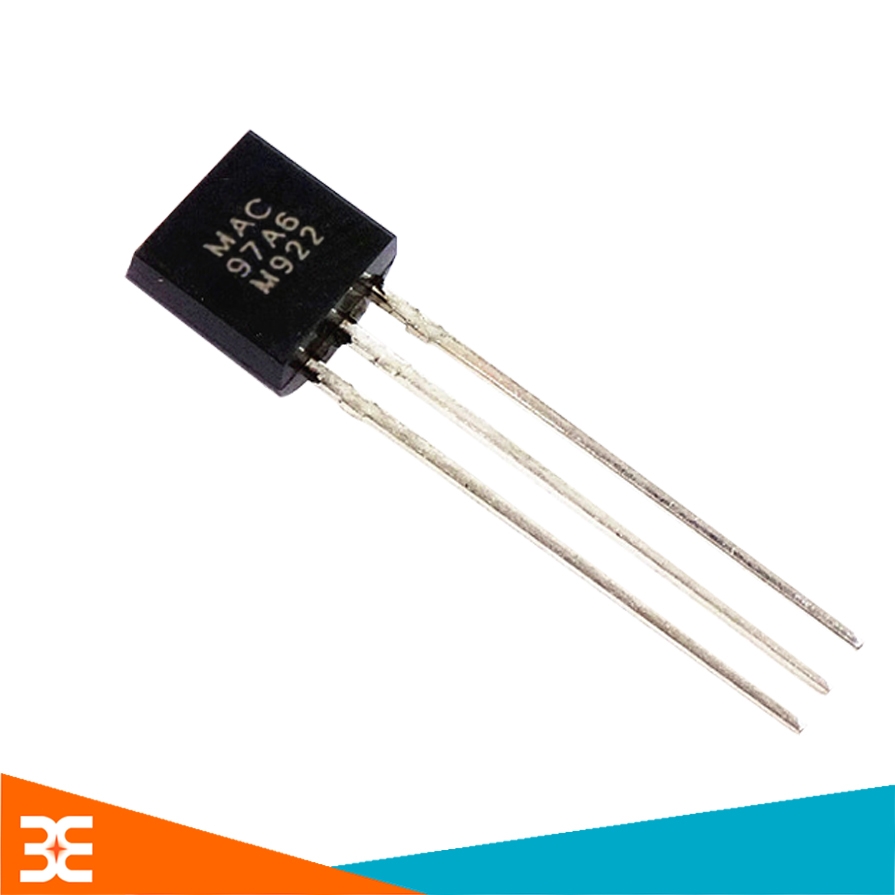

97A6 là một linh kiện điện tử thuộc dòng Triac có cấu tạo gồm 5 lớp bán dẫn, tạo nên cấu trúc p-n-p-n giống như thyristor nhưng lại ở cả 2 chiều. Do đó có thể cho dòng đi qua theo cả 2 chiều. Chúng ta có thể coi Triac như 2 Thyristor mắc song song ngược chiều.

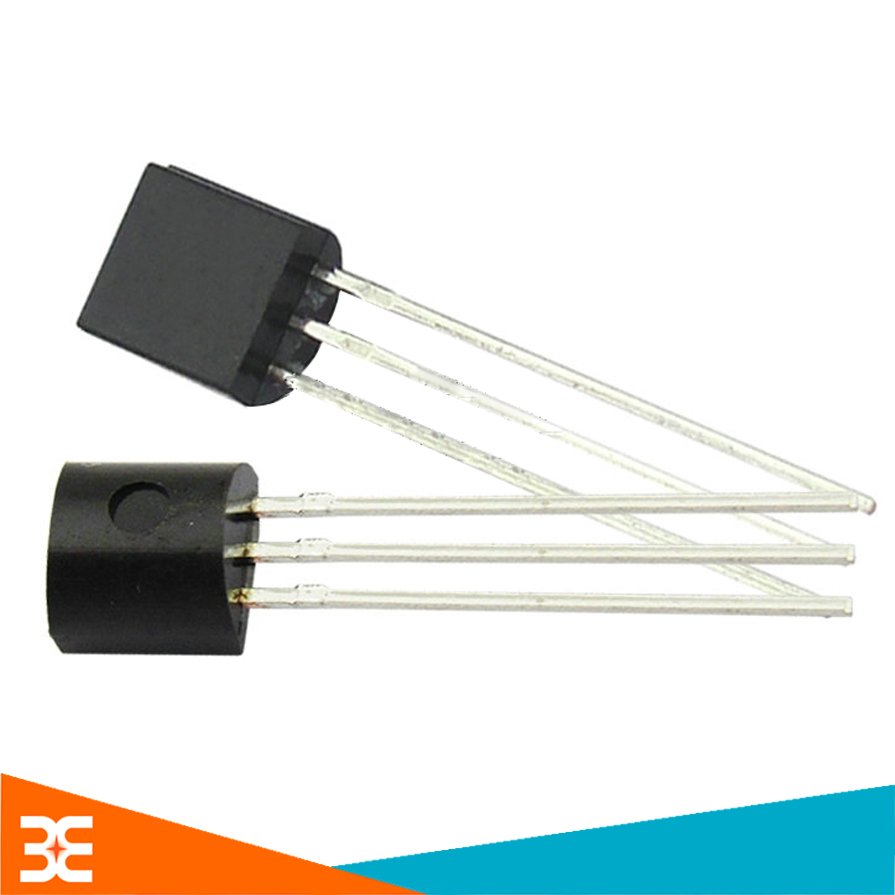

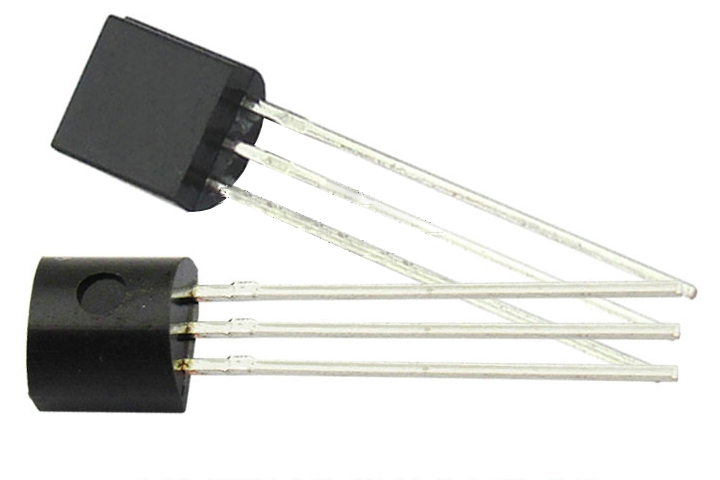

97A6 TO-92

Kí hiệu Triac

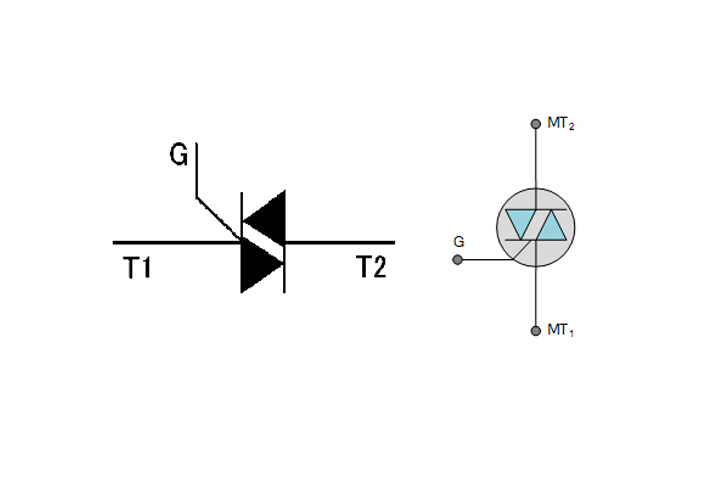

• Trong sơ đồ mạch, Triac được kí hiệu như sau:

Kí hiệu Triac

• Chân G để kích mở Triac
• Chân T1, T2 là chân anode 1 và anode 2

Thông số kỹ thuật

• Dòng cực đại: 0.6A
• Điện áp cực đại: 400V
• Dải nhiệt độ hoạt động: -40ºC~125ºC
• Kiểu chân cắm TO-92

Ứng dụng

• Triac chủ yếu dùng cho điều khiển bóng đèn, bơm, quạt…

Mạch ứng dụng 97A6 TO-92

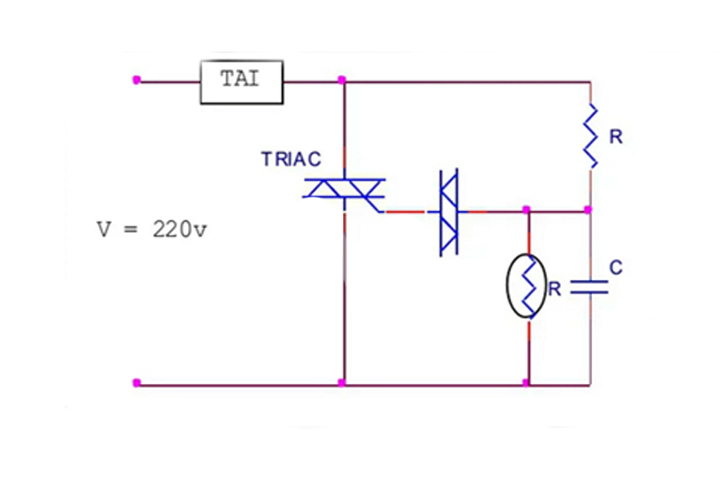

• Đây là mạch điều khiển dòng điện qua tải dùng Triac, Diac kết hợp với quang trở C_ds để tác động theo ánh sáng. Khi C­_ds được chiếu sáng sẽ có trị số điện trở nhỏ làm điện thế nạp được trên tụ C thấp và Diac không dẫn điện, Triac không được kích nên không có dòng qua tải. Khi C_ds bị che tối sẽ có trị số điện trở lớn làm điện thế trên tụ C tăng đến mức đủ để Triac dẫn điện và Triac được kích dẫn điện cho dòng điện qua tải. Tải ở đây có thể là các loại đèn chiếu sáng lối đi hay chiếu sáng bảo vệ, khi trời tối thì đèn tự động sáng

Hướng dẫn sử dụng và lưu ý

• Triac điều khiển rất tốt với các tải thuần trở nhưng lại hao tổn năng lượng với các tải thuần cảm
