Thạch anh điện tử là gì? Các loại thạch anh điện tử thông dụng

Thạch anh điện tử (Crystal Oscillator) là một linh kiện điện tử được chế tạo từ tinh thể thạch anh tự nhiên, có khả năng tạo ra dao động điện với tần số ổn định và chính xác cao. Linh kiện này đóng vai trò quan trọng trong việc tạo xung nhịp cho các thiết bị điện tử hiện đại.

Mua Thạch anh tại đây.

1. Cấu tạo và nguyên lý hoạt động của thạch anh

1.1. Cấu tạo cơ bản của Crystal Oscillator

Thạch anh điện tử bao gồm các thành phần chính:

• Tinh thể thạch anh: Được cắt theo góc đặc biệt từ thạch anh tự nhiên hoặc nhân tạo
• Điện cực kim loại: Thường làm từng bạc hoặc vàng, được gắn hai bên tinh thể
• Vỏ bọc bảo vệ: Bảo vệ tinh thể khỏi tác động môi trường và cơ học

1.2. Nguyên lý hoạt động của thạch anh dao động

Thạch anh điện tử hoạt động dựa trên hiệu ứng áp điện (piezoelectric effect):

• Khi có điện áp đặt vào điện cực, tinh thể thạch anh biến dạng cơ học
• Sự biến dạng này tạo ra dao động cơ học với tần số tự nhiên của tinh thể
• Dao động cơ học lại tạo ra điện áp xoay chiều ổn định

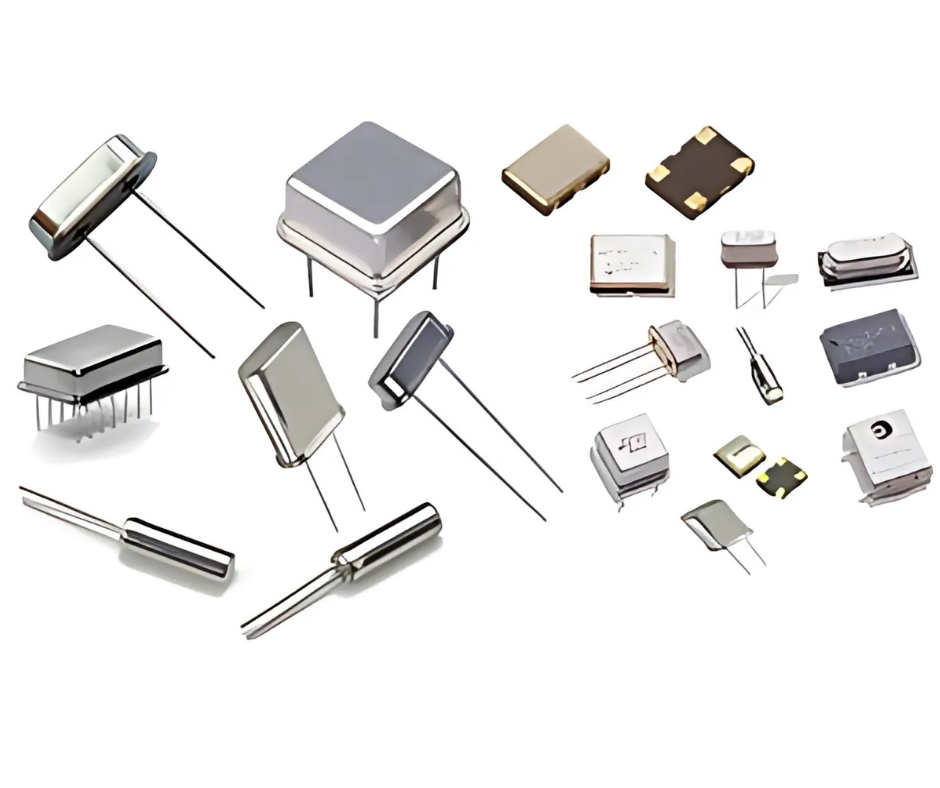

2. Các loại thạch anh điện tử phổ biến

2.1. Phân loại theo tần số

Thạch anh điện tử được chia thành các nhóm chính:

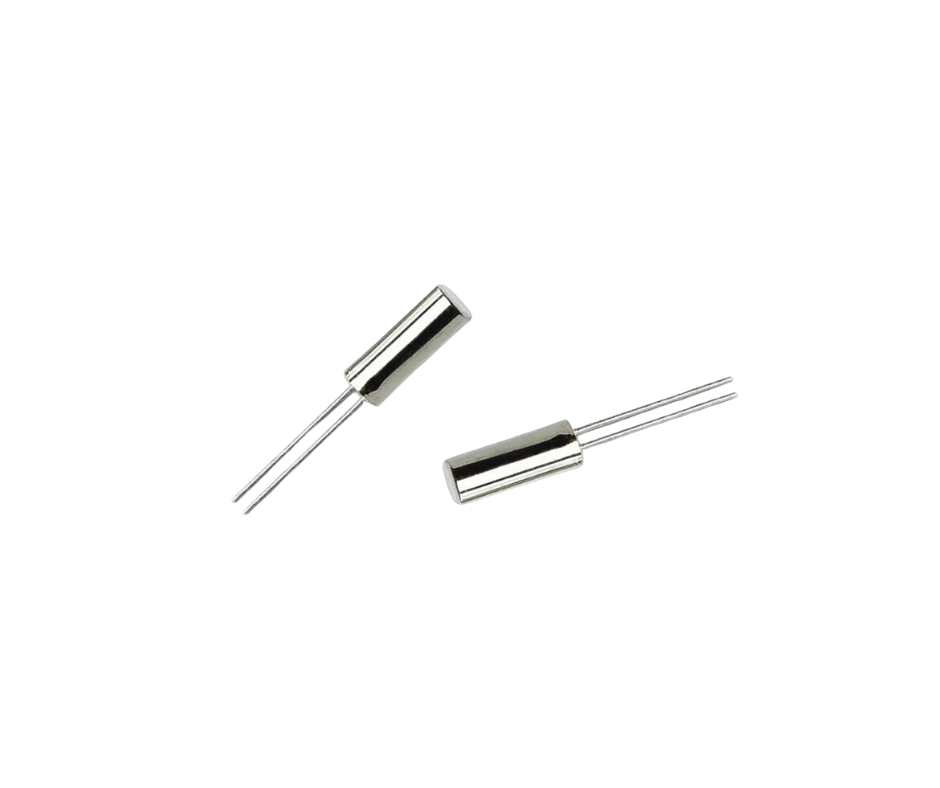

• Thạch anh tần số thấp (32.768 KHz): Thường dùng trong đồng hồ số và các ứng dụng thời gian thực
• Thạch anh tần số trung bình (1-30 MHz): Phổ biến trong vi điều khiển và máy tính
• Thạch anh tần số cao (>30 MHz): Sử dụng trong thiết bị viễn thông và truyền dữ liệu tốc độ cao

2.2. Phân loại theo kiểu đóng gói

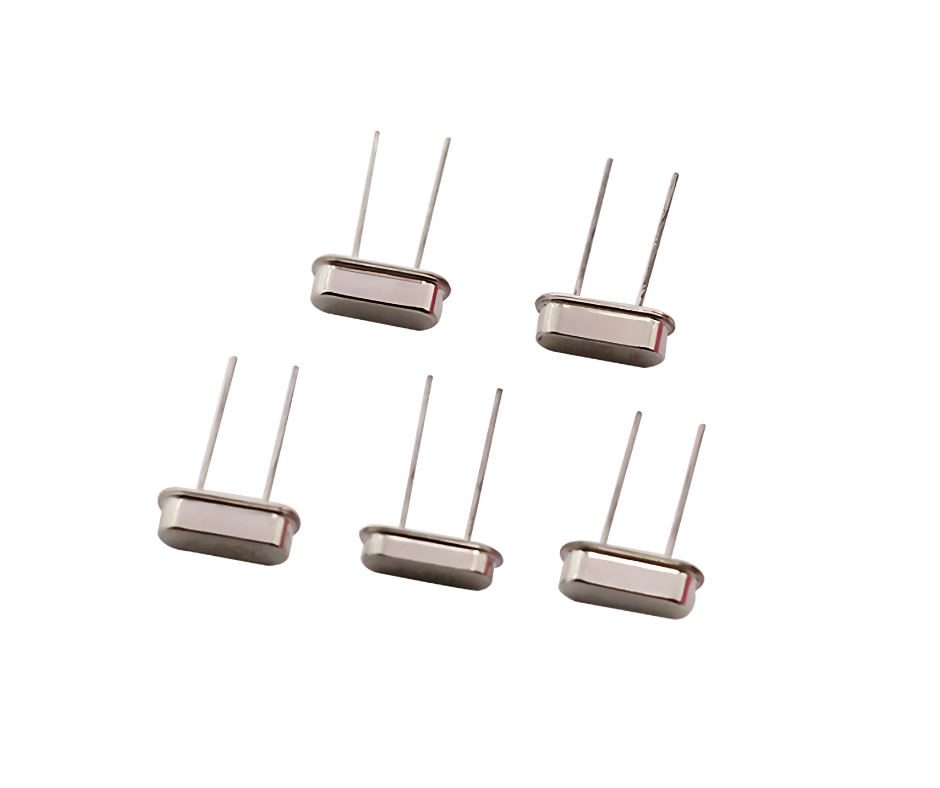

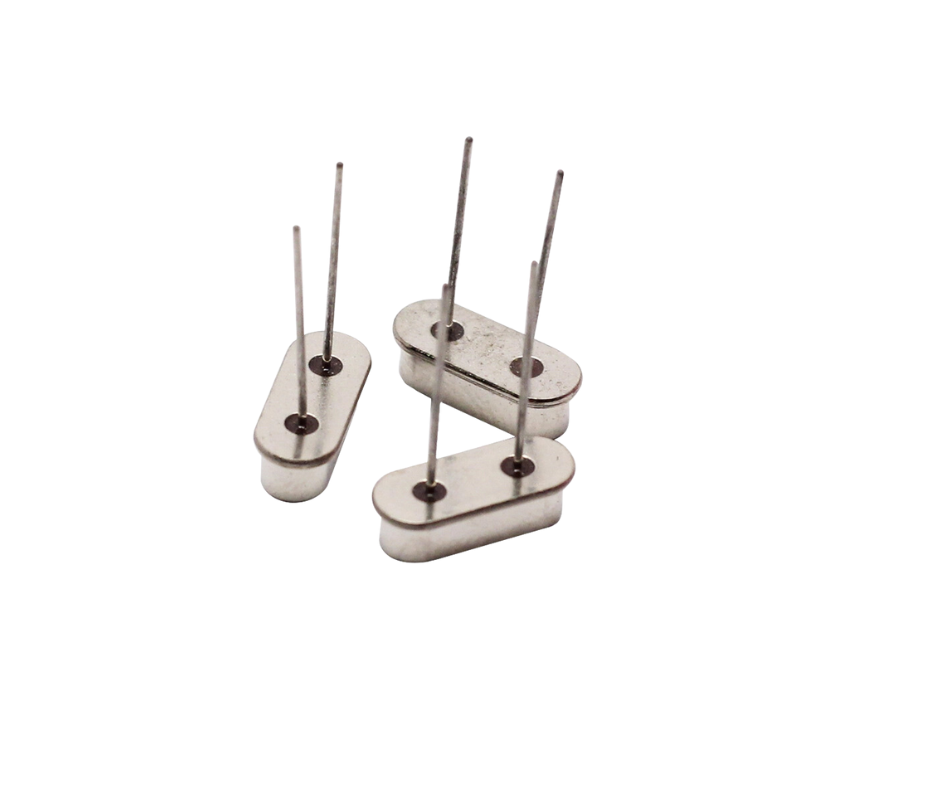

• HC-49/U: Kiểu truyền thống, phổ biến nhất
• SMD: Dạng gắn mặt, thích hợp cho mạch in hiện đại
• Ceramic: Đóng gói gốm, độ ổn định cao

2.3. Phân loại theo chất liệu

• Thạch anh vỏ sắt: Loại thạch anh này có lớp vỏ được làm bằng sắt.

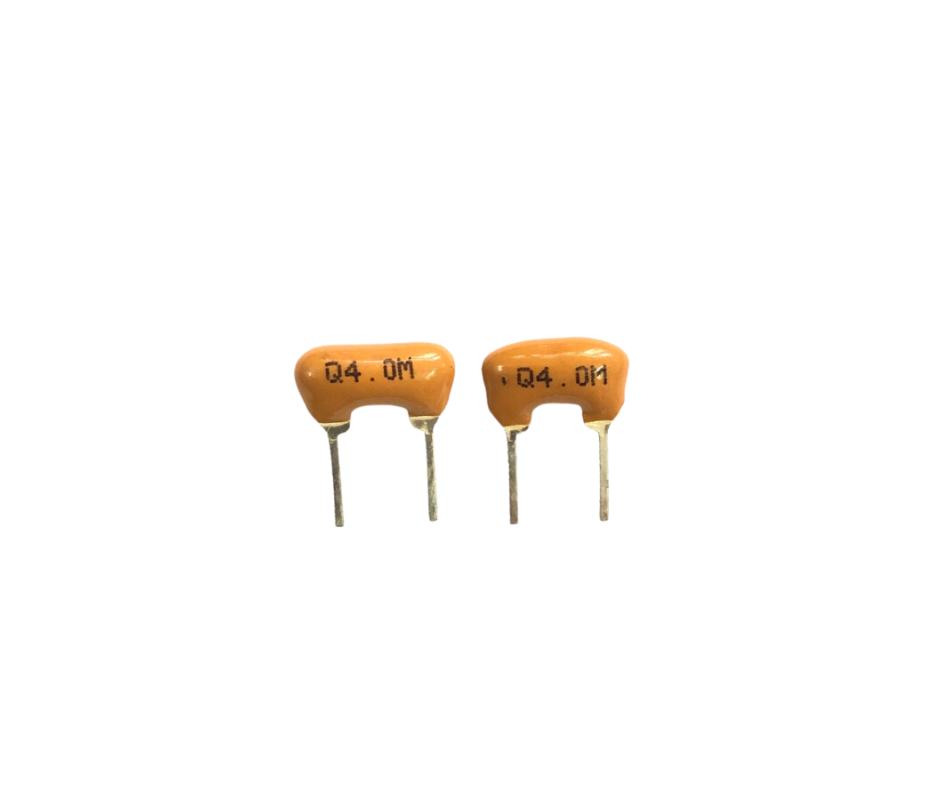

• Thạch anh vỏ gốm: Đây là loại thạch anh có lớp vỏ từ gốm, với đặc tính cách điện tốt.

2.4. Phân loại theo cấu tạo

• Thạch anh 2 chân: Loại thạch anh này có hai chân dùng để kết nối với mạch điện.
• Thạch anh 3 chân: Đây là loại thạch anh có ba chân, thường được gắn vào mạch điện tử.
• Thạch anh 4 chân: Loại thạch anh này có bốn chân, dùng để cắm vào mạch điện tử.

Bên cạnh việc hiểu rõ thạch anh là gì, việc nhận diện các loại thạch anh để xác định xem chúng còn hoạt động (thạch anh sống) hay không (thạch anh chết) cũng rất quan trọng. Điều này sẽ hỗ trợ trong việc kiểm tra và sửa chữa các thiết bị điện tử một cách hiệu quả hơn.

Tham khảo thêm các sản phẩm linh kiện khác tại đây.

3. Ứng dụng của linh kiện tạo xung nhịp trong thực tế

Thạch anh điện tử được sử dụng rộng rãi trong:

• Thiết bị điện tử tiêu dùng: Đồng hồ số, smartphone, máy tính
• Thiết bị công nghiệp: Hệ thống đo lường, điều khiển tự động
• Thiết bị viễn thông: Router, modem, thiết bị mạng

4. Lựa chọn và sử dụng thạch anh điện tử

Khi lựa chọn thạch anh điện tử, cần chú ý các yếu tố:

• Tần số dao động phù hợp với ứng dụng
• Độ chính xác và độ ổn định nhiệt
• Điện áp hoạt động và công suất tiêu thụ
• Kiểu đóng gói phù hợp với thiết kế mạch

5. Ưu điểm và hạn chế của thạch anh cộng hưởng

5.1. Ưu điểm

• Độ ổn định tần số cao
• Chi phí sản xuất thấp
• Độ tin cậy cao
• Dễ dàng tích hợp vào mạch điện

5.2. Hạn chế

• Nhạy cảm với nhiệt độ và rung động
• Kích thước tương đối lớn so với các giải pháp khác
• Có thể bị ảnh hưởng bởi nhiễu điện từ

6. Xu hướng phát triển của thạch anh

Công nghệ thạch anh điện tử đang phát triển theo hướng:

• Miniaturization: Thu nhỏ kích thước, tăng mật độ tích hợp
• Cải thiện độ ổn định nhiệt và độ chính xác
• Phát triển các giải pháp tiết kiệm năng lượng

7. Kết luận

Thạch anh điện tử là một linh kiện quan trọng trong công nghiệp điện tử hiện đại. Với ưu điểm về độ ổn định và độ tin cậy cao, nó sẽ tiếp tục đóng vai trò then chốt trong việc phát triển các thiết bị điện tử tương lai.

Lưu ý: Khi sử dụng thạch anh điện tử, cần tuân thủ các thông số kỹ thuật và điều kiện hoạt động để đảm bảo hiệu suất tốt nhất và độ bền cao.
