Shield Arduino Uno R3 - Điều Khiển Máy In 3D A4988

Giá

:

65.000₫

90.000₫

-28%
Mô tả :
Đang cập nhật ...
Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

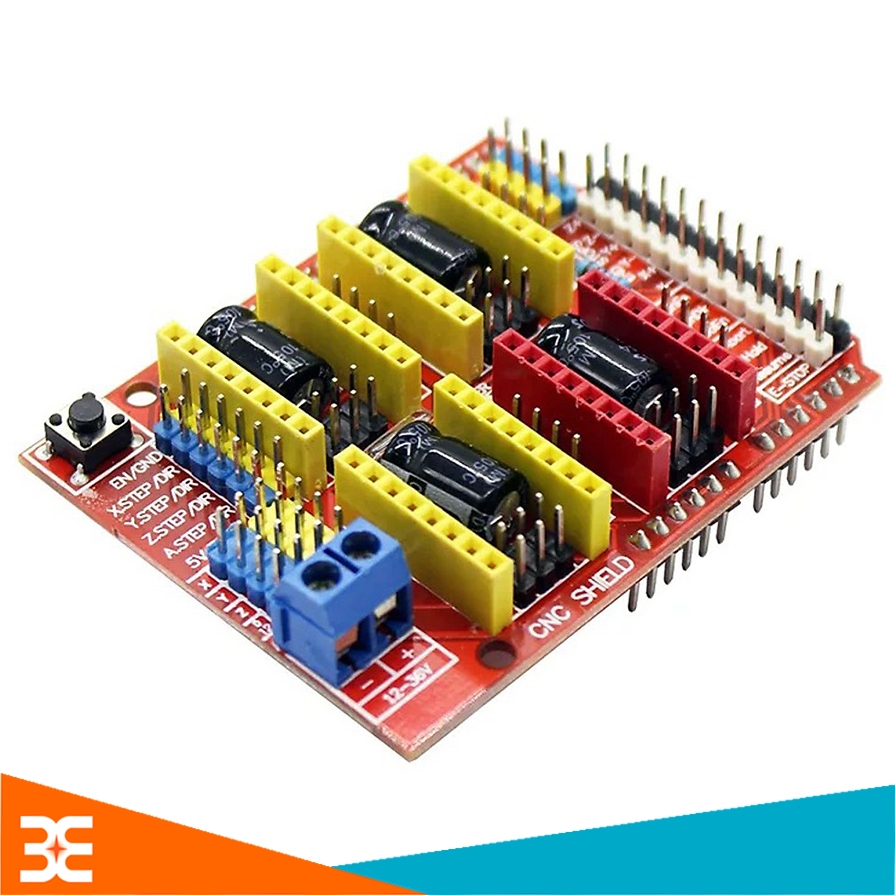

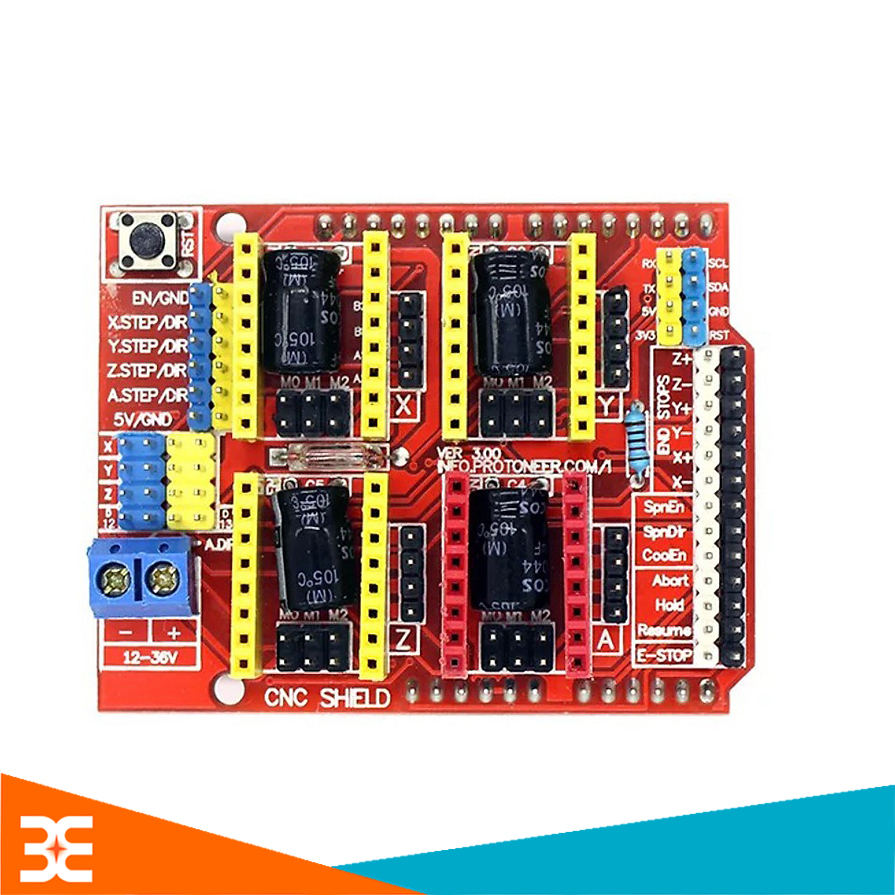

ARDUINO CNC SHIELD 3D A4988

Điều Khiển Máy In 3D A4988



THÔNG SỐ KỸ THUẬT



  • - Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)
  • - Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)
  • - Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục
  • - Tính năng điều khiển spindle
  • - Tính năng điều khiển dung dịch làm mát khi máy hoạt động
  • - Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp
  • - Thiết lập độ phân giải bước động cơ bằng jump đơn giản
  • - Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng
  • - Điện áp nguồn cấp đa dạng từ 12V tới 36V.
  • - Kích thước 6.8x5.4cm.





CÔNG DỤNG SẢN PHẨM

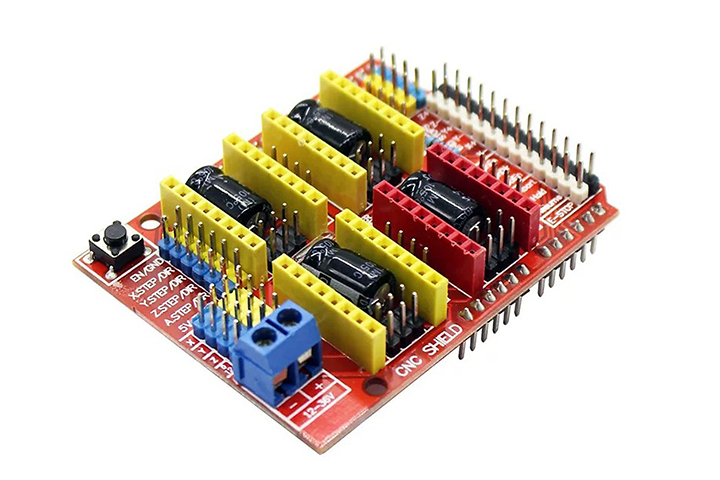

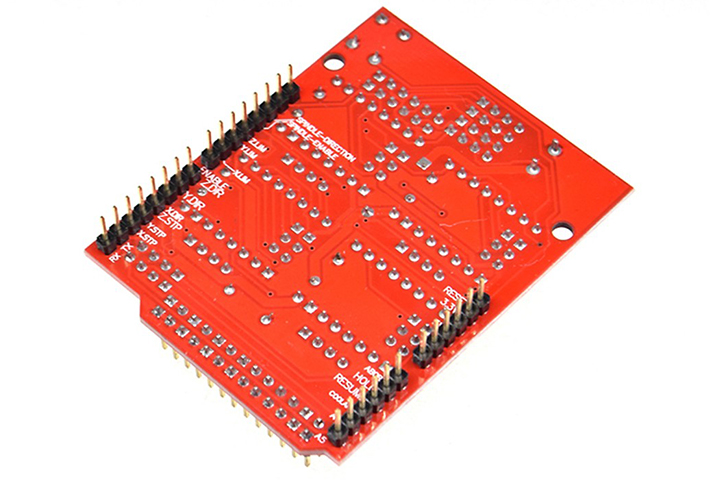

- CNC shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini.

- Board có 4 khay dùng để cắm các mô đun điều khiển động cơ bước A4988,

khi đó board có thể điều khiển3 trục X, Y, Z và thêm một trục thứ 4 tùy chọn trên các máy CNC mini.

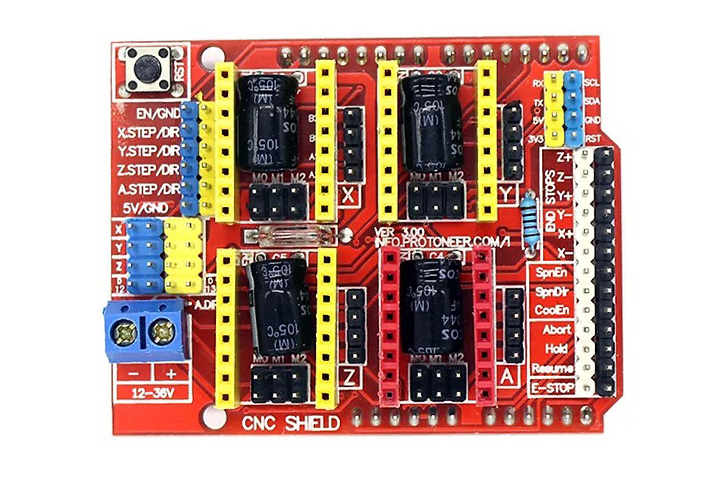

Board Arduino CNC shield v3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini. Board có 4 khay dùng để cắm các mô đun điều khiển động cơ bước A4988, khi đó board có thể điều khiển3 trục X, Y, Z và thêm một trục thứ 4 tùy chọn trên các máy CNC mini.

Điều Khiển Máy In 3D A4988 bằng arduino

   Combo  Shield Arduino  điều khiển máy in a4988 sau khi ghép nối với Uno r3



HƯỚNG DẪN CÀI ĐẶT

GRBL là một firmware sử dụng cho một số mạch điều khiển máy CNC. Với đặc điểm mã nguồn mở, cực kỳ dễ sử dụng, đặc biệt hỗ trợ mạch Arduino (Arduino UNO R3 và CNC Shield), GRBL là một trong những lựa chọn hàng đầu khi xây dựng các dạng máy CNC mini.



So với các phiên bản trước (0.8; 0.7; …), GRBL phiên bản 0.9 có thêm nhiều tính năng bổ sung rất hiệu quả. Một số tính năng tiêu biểu của firmware GRBL 0.9 có thể kể tới:



•        Tương thích 100% với board Arduino CNC Shield v3 (chỉ cần đảo chân tín hiệu, chi tiết sẽ được trình bày trong bài)

•        Tốc độ truyền nhận dữ liệu với máy tính, Baud Rate = 115200

•        Tính năng Probing (đo độ cao bề mặt phôi và tự bù lại khi gia công)

•        Có thể thay đổi theo Gcode tốc độ spindle, công suất laser bằng PWM

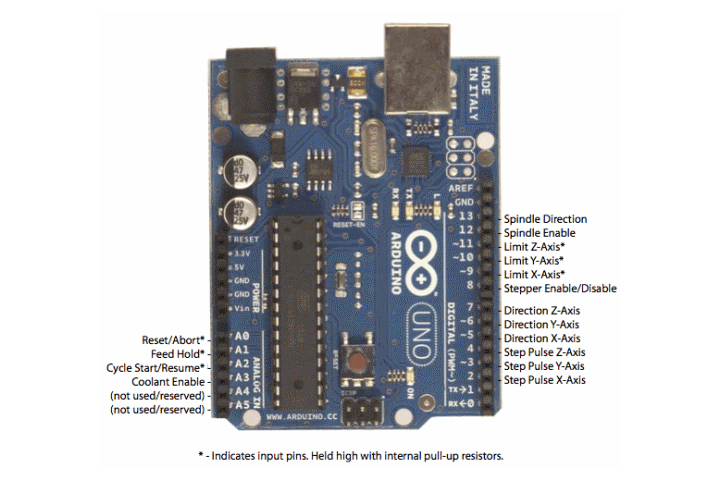

Kết nối phần cứng (Arduino UNO R3 + CNC Shield + A4988/DRV8825):

Các máy CNC (laser) mini có thể sử dụng một bộ mạch điều khiển gồm có:

•        Board vi điều khiển Arduino UNO R3 (ATmega 328).

•        Board Arduino CNC Shield v3.

•        Môđun điều khiển động cơ bước A4988 hoặc DRV8825
