Set 10 Linh Kiện Điện Tử SOP-14 74HC4024D 74HC4024

Set 10 IC SOP-14 74HC4024D 74HC4024 là bộ đếm nhị phân 7 tầng chuyên dùng cho các mạch chia tần, đếm xung và tạo tín hiệu clock. IC hỗ trợ chia tần từ 2 đến 128, hoạt động trong dải điện áp 2V–6V, thiết kế chân dán SOP-14 nhỏ gọn, phù hợp cho sửa chữa, học tập, DIY và thiết kế mạch điện tử. Sản phẩm đóng gói 10 IC/set, thuận tiện cho nhu cầu sử dụng số lượng nhiều hoặc dự phòng linh kiện.

1. Giới thiệu Set 10 IC SOP-14 74HC4024D 74HC4024

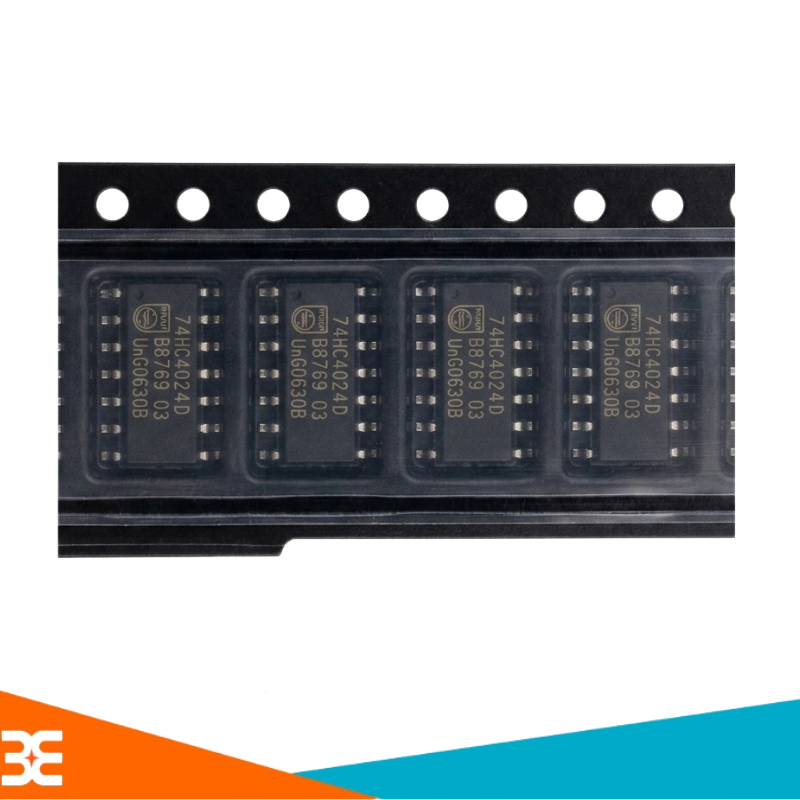

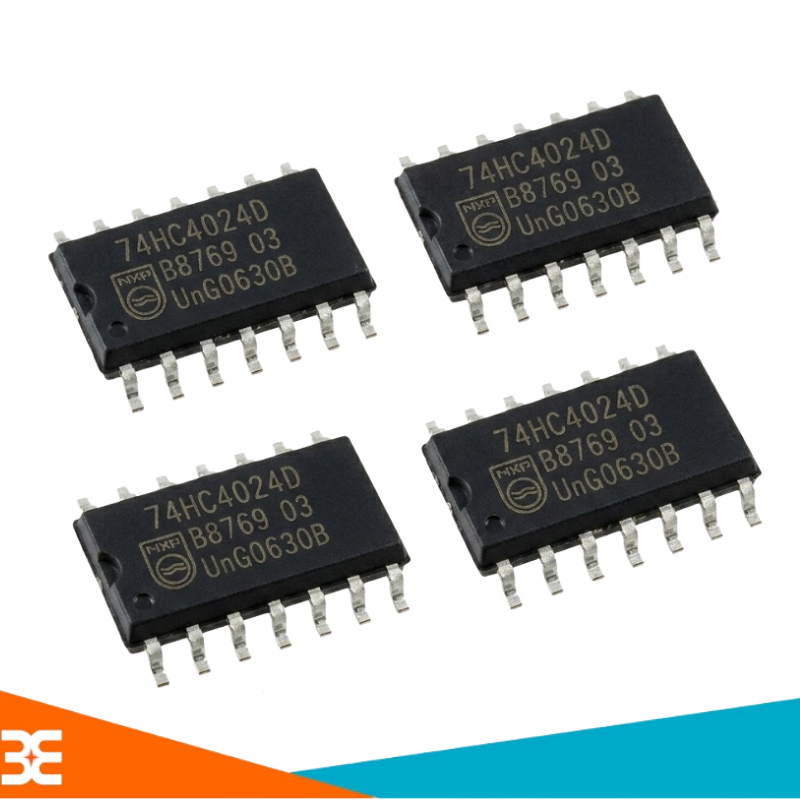

Set 10 Linh Kiện Điện Tử SOP-14 74HC4024D 74HC4024 gồm 10 IC đếm nhị phân gợn sóng 7 tầng, được thiết kế dạng chân dán SOP-14 / SOIC-14.IC 74HC4024 có khả năng đếm các xung clock đầu vào và xuất tín hiệu tại 7 ngõ ra Q0 đến Q6. Mỗi tầng của IC thực hiện chia đôi tần số so với tầng trước, nhờ đó linh kiện có thể sử dụng hiệu quả trong các mạch chia tần, mạch đếm nhị phân, mạch tạo xung và mạch tạo trễ thời gian.

Với dải điện áp hoạt động từ 2V đến 6V, IC 74HC4024 phù hợp với nhiều mạch điện tử số sử dụng mức điện áp 3.3V hoặc 5V.

2. Thông số kỹ thuật IC 74HC4024D

• Mã linh kiện: 74HC4024D / 74HC4024
• Loại IC: Bộ đếm nhị phân gợn sóng
• Số tầng đếm: 7 tầng
• Số ngõ ra:  7 ngõ ra Q0 → Q6
• Kiểu đóng gói:  SOP-14 / SOIC-14
• Kiểu chân: Chân dán SMD
• Điện áp hoạt động:  2.0V – 6.0V
• Điện áp sử dụng phổ biến:  5V
• Dòng tĩnh:  ≤ 8 µA
• Tần số tối đa tại 4.5V: Khoảng 40 MHz
• Tần số tối đa tại 6V:  Khoảng 85 MHz
• Clock CP:  Kích hoạt theo sườn xuống
• Master Reset MR:  Reset khi mức HIGH
• Số lượng:  10 IC/set

Lưu ý: Một số thông số điện có thể thay đổi tùy theo nhà sản xuất và điều kiện hoạt động thực tế. Khi thiết kế mạch nên đối chiếu thêm datasheet của linh kiện sử dụng.

3. Chức năng chính của IC 74HC4024

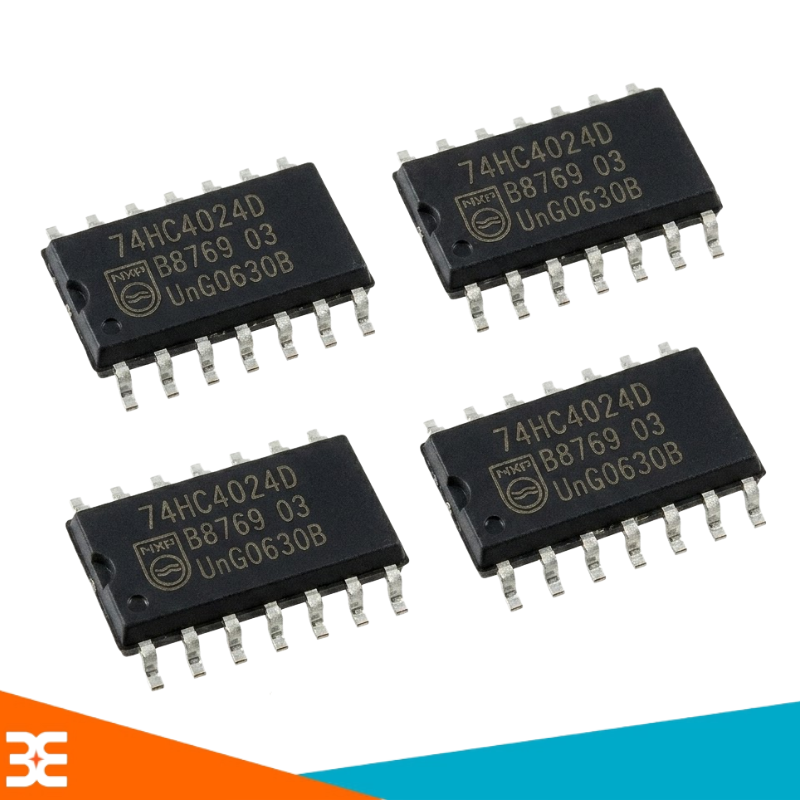

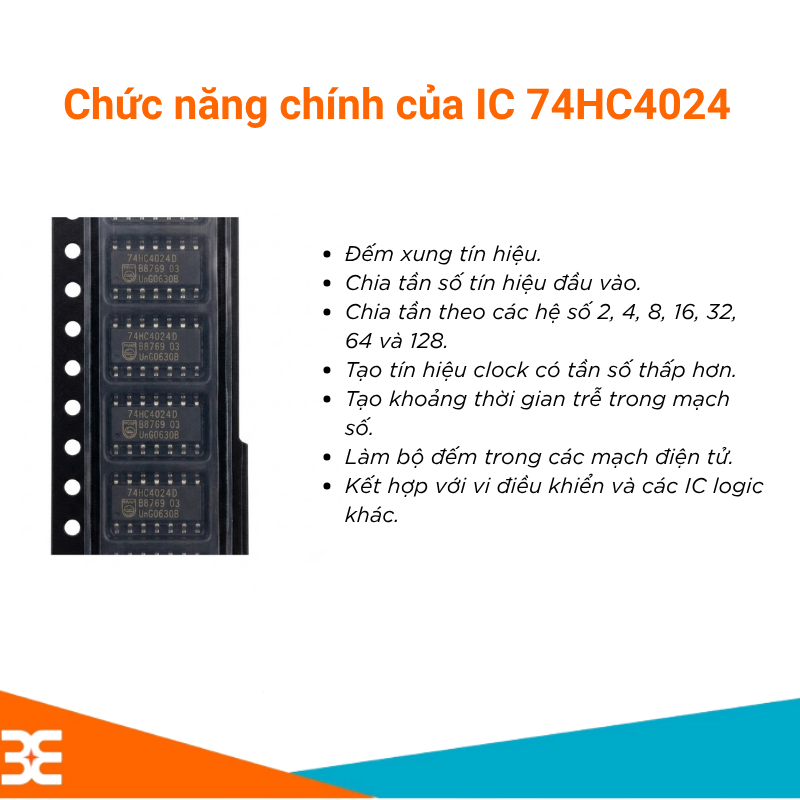

IC 74HC4024 tích hợp bộ đếm nhị phân 7 tầng trong một linh kiện nhỏ gọn, cho phép thực hiện nhiều chức năng như:

• Đếm xung tín hiệu.
• Chia tần số tín hiệu đầu vào.
• Chia tần theo các hệ số 2, 4, 8, 16, 32, 64 và 128.
• Tạo tín hiệu clock có tần số thấp hơn.
• Tạo khoảng thời gian trễ trong mạch số.
• Làm bộ đếm trong các mạch điện tử.
• Kết hợp với vi điều khiển và các IC logic khác.

4. Ứng dụng của IC 74HC4024D

Mạch chia tần:  Đây là một trong những ứng dụng phổ biến nhất của 74HC4024. Một tín hiệu clock có tần số cao có thể được đưa vào IC để tạo ra nhiều mức tần số thấp hơn tại các đầu ra Q0–Q6.

Mạch đếm nhị phân: IC có thể đếm liên tục các xung đầu vào và biểu diễn kết quả đếm dưới dạng nhị phân tại các chân Q0–Q6.

Mạch tạo xung clock: Các ngõ ra chia tần có thể được sử dụng làm nguồn clock cho những khối mạch điện tử khác.

Mạch tạo trễ thời gian: Bằng cách kết hợp 74HC4024 với mạch dao động hoặc các linh kiện khác, có thể tạo ra các khoảng thời gian trễ phục vụ điều khiển mạch.
