Điện áp hoạt động: 2.2V – 5V DC
Số chức năng phím: 18 chức năng
Số lệnh hỗ trợ: Tối đa 75 lệnh
Tần số sóng mang: 38kHz

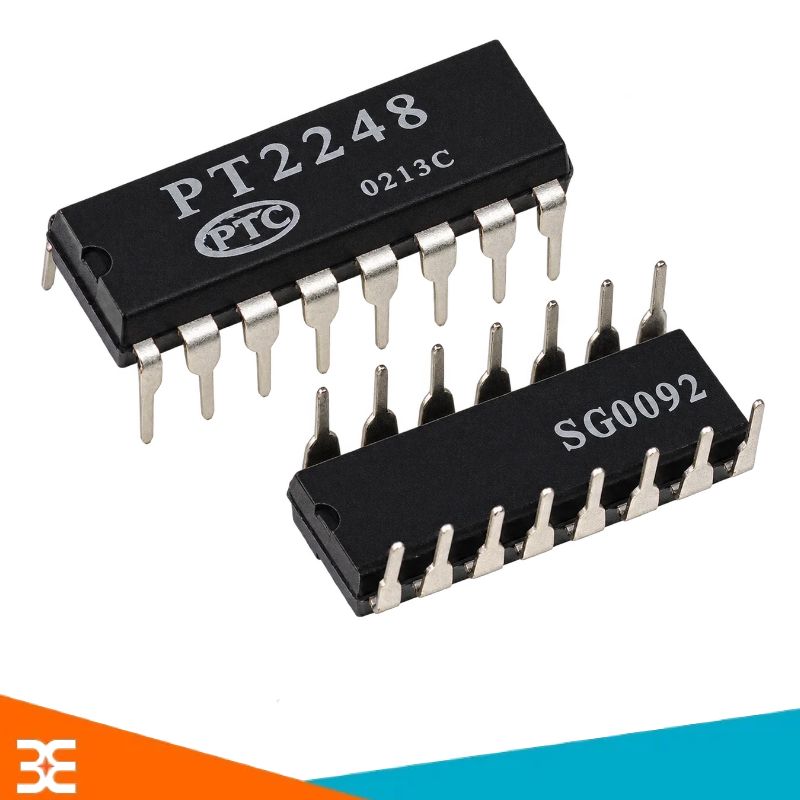

IC Phát Điều Khiển Từ Xa PT2248 DIP-18 Chân Cắm là vi mạch phát tín hiệu điều khiển từ xa bằng hồng ngoại (Infrared Remote Control Transmitter), được thiết kế để mã hóa các lệnh điều khiển và tạo tín hiệu truyền đến bộ thu thông qua đèn LED hồng ngoại. Sản phẩm sử dụng công nghệ CMOS với mức tiêu thụ điện năng thấp, hỗ trợ điện áp hoạt động từ 2.2V đến 5V DC, phù hợp với các thiết bị điều khiển từ xa sử dụng pin.
Điều khiển bằng hồng ngoại: Tạo tín hiệu mã hóa để truyền lệnh điều khiển đến thiết bị nhận.
Hỗ trợ 18 chức năng phím: Cho phép thiết kế bộ điều khiển với ma trận phím 3 × 6.
Tối đa 75 lệnh điều khiển: Đáp ứng nhiều chức năng trên thiết bị điện tử.
Điện áp hoạt động 2.2V – 5V DC: Phù hợp với các ứng dụng dùng nguồn điện áp thấp.
Công nghệ CMOS: Tiêu thụ điện năng thấp, phù hợp với thiết bị dùng pin.
Tín hiệu đầu ra 38kHz: Hỗ trợ tạo tín hiệu điều khiển được điều chế bằng sóng mang hồng ngoại.
Hỗ trợ bộ dao động ngoài: Có thể kết nối bộ cộng hưởng gốm 455kHz.
Kiểu đóng gói DIP-16: Dễ dàng lắp đặt và thay thế trong các mạch điện tử.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | IC Phát Điều Khiển Từ Xa PT2248 |
| Mã IC | PT2248 |
| Nhà sản xuất thiết kế | Princeton Technology Corp. (PTC) |
| Loại IC | Infrared Remote Control Transmitter |
| Chức năng | Mã hóa và tạo tín hiệu điều khiển từ xa |
| Phương thức điều khiển | Hồng ngoại (IR) |
| Điện áp hoạt động | 2.2V – 5V DC |
| Công nghệ | CMOS |
| Số chức năng phím | 18 |
| Số lệnh điều khiển | Tối đa 75 |
| Ma trận phím | 3 × 6 |
| Tần số sóng mang | 38kHz |
| Bộ cộng hưởng ngoài | 455kHz |
| Kiểu đóng gói | DIP-16 |
| Số chân | 16 chân |
| Kiểu lắp đặt | Chân cắm xuyên lỗ (Through-Hole) |
IC phát hồng ngoại PT2248 được sử dụng trong các ứng dụng như:
Điều khiển TV: Thiết kế hoặc sửa chữa bộ phát điều khiển từ xa hồng ngoại tương thích.
Thiết bị âm thanh: Ứng dụng trong bộ điều khiển ampli và các thiết bị âm thanh.
Đầu phát video: Điều khiển các chức năng của thiết bị phát CD, VCD, DVD.
Mạch điều khiển hồng ngoại: Phát triển các bộ điều khiển từ xa sử dụng LED IR.
Dự án DIY điện tử: Thực hành thiết kế bộ mã hóa tín hiệu và truyền lệnh bằng hồng ngoại.
Thiết bị điện tử dân dụng: Tích hợp trong các bộ điều khiển sử dụng giao thức tương thích.
Sử dụng nguồn cấp phù hợp trong khoảng 2.2V – 5V DC.
Kiểm tra đúng sơ đồ chân trước khi lắp IC vào mạch.
Lựa chọn bộ cộng hưởng và linh kiện dao động theo hướng dẫn datasheet.
Sử dụng LED hồng ngoại và mạch điều khiển dòng phù hợp để truyền tín hiệu.
Đảm bảo bộ thu có khả năng giải mã giao thức điều khiển tương thích.
Không nhầm lẫn PT2248 với các IC mã hóa RF như PT2262.
Kiểm tra đúng số chân và kiểu đóng gói trước khi thay thế linh kiện.
