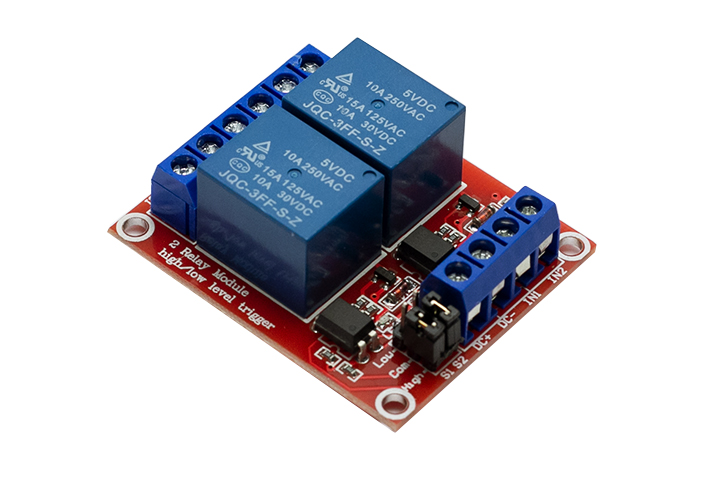

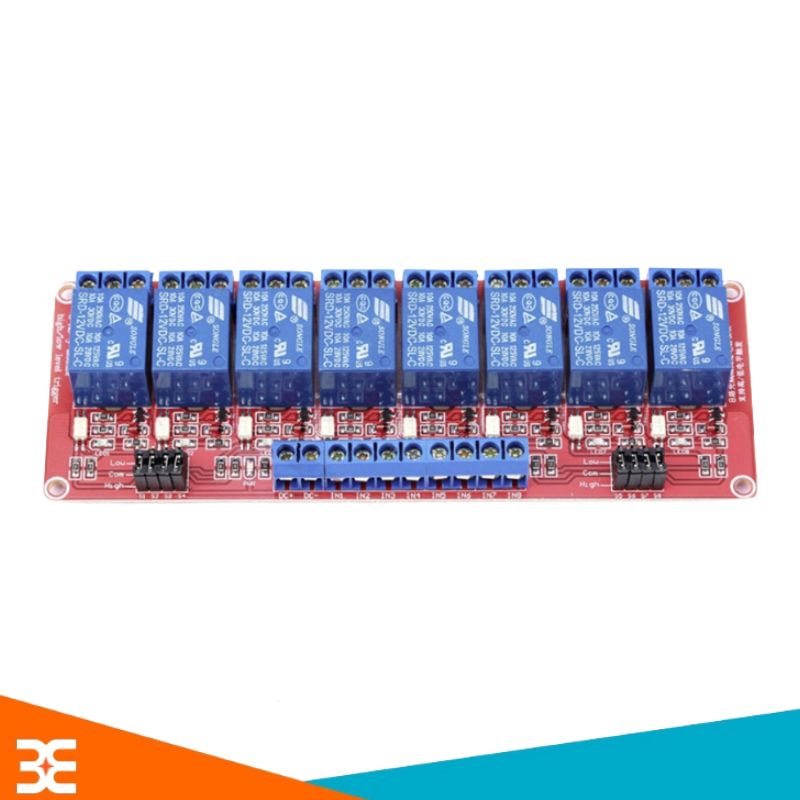

Module Relay 5VDC 1/2/4/8 Kênh High / Low

Đánh giá sản phẩm
25.000₫
Mã sản phẩm: K7D1-1
Kênh

MODULE Relay 5VDC 1/2/4/8 Kênh High / Low  -220V/10A

Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module relay 5VDC Có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ,  ...)

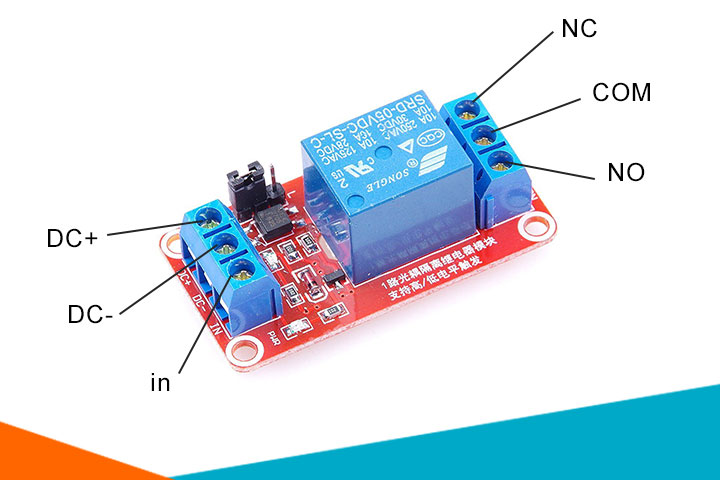

Cách lắp module relay

Cách lắp module relay

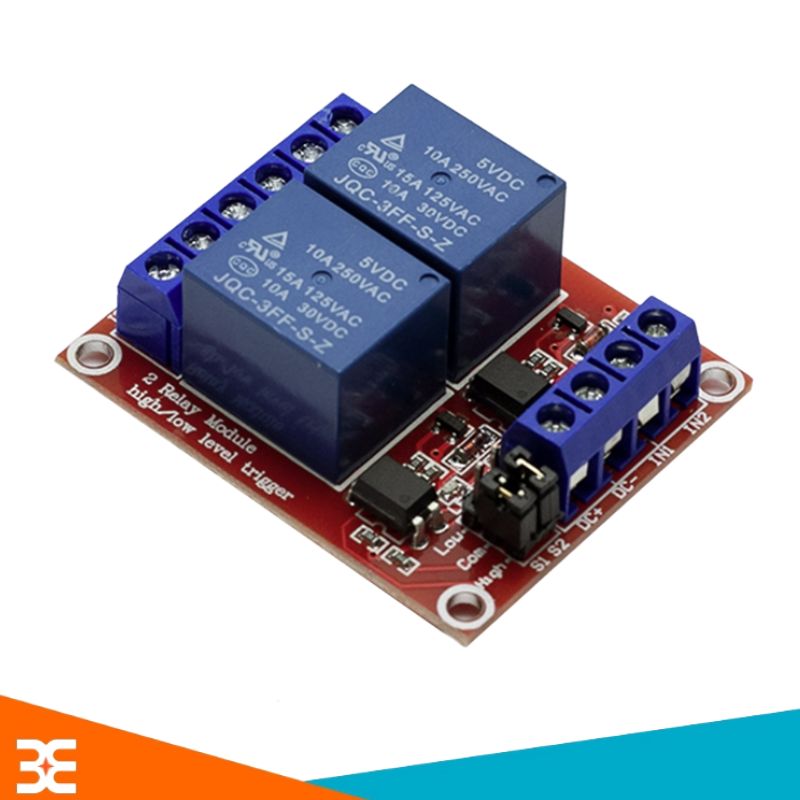

Thông Số Kỹ Thuật Của Module Relay:

    • Nguồn đầu vào : 5 VDC
    • Chân IN: kích mở relay
    • Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW.
    • Đầu ra:
      • COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
      • NO: chân thường mở
      • NC: chân thường đóng
    • Cách đọc thông số trên relay:
      • 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
      • 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
      • 10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
      • 10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
      • SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.T

      Hình vẽ sau sẽ cho ta cái nhìn dễ hơn về 3 chân đầu ra:

    Relay 5VDC 1 Kênh

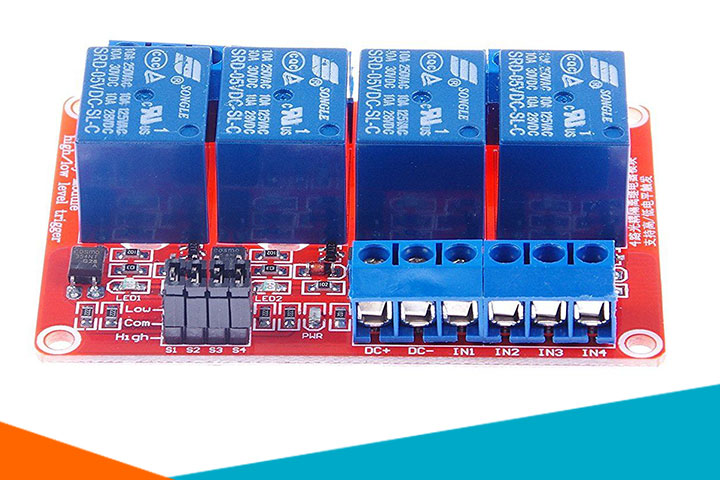

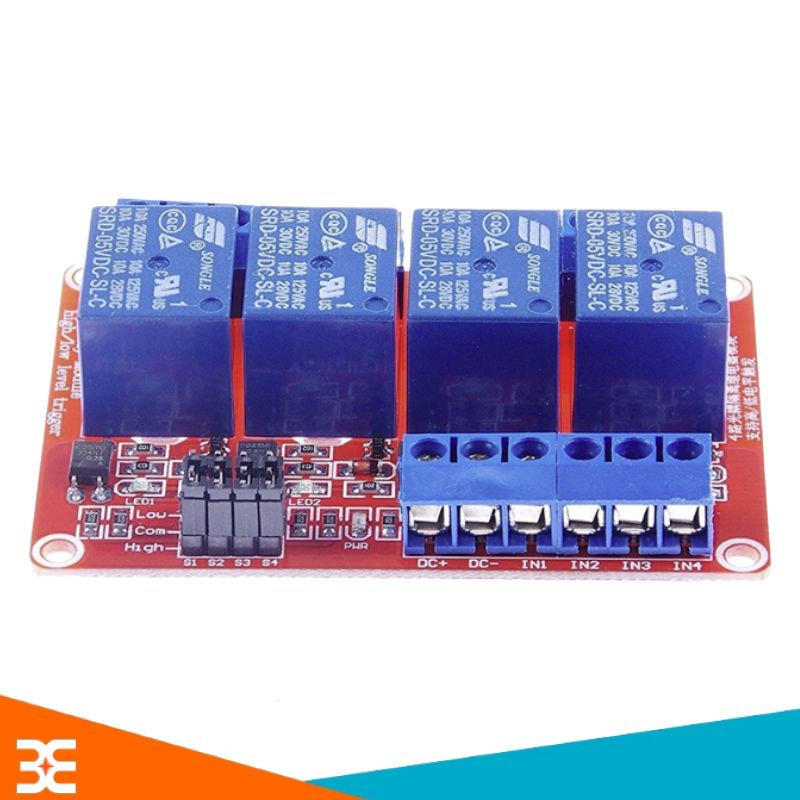

    Module relay 4 kênh

    Module relay 4 kênh

    Hướng Dẫn Sử dụng Module Relay

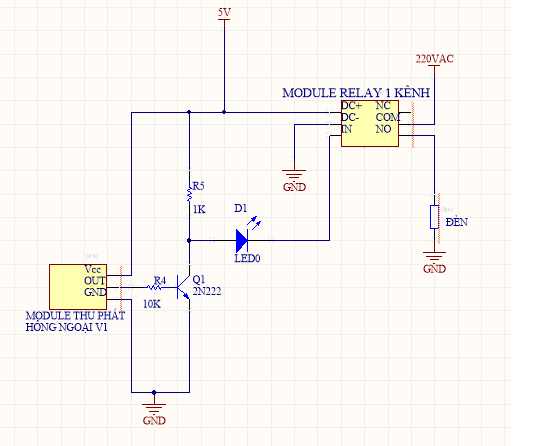

    VD dùng tín hiệu hồng ngoại để điều khiển module relay 1 kênh




    MODULE Relay 5VDC 1 Kênh

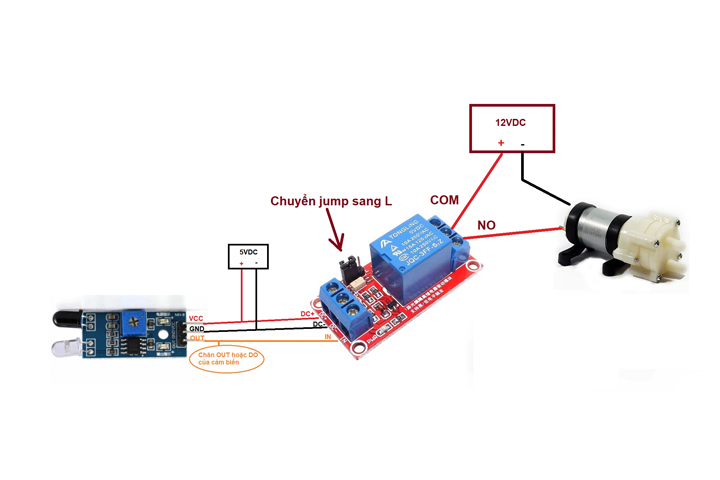

    - Cài đặt chế độ điều khiển relay ở mức thấp ( Low )

    module relay 5DVC

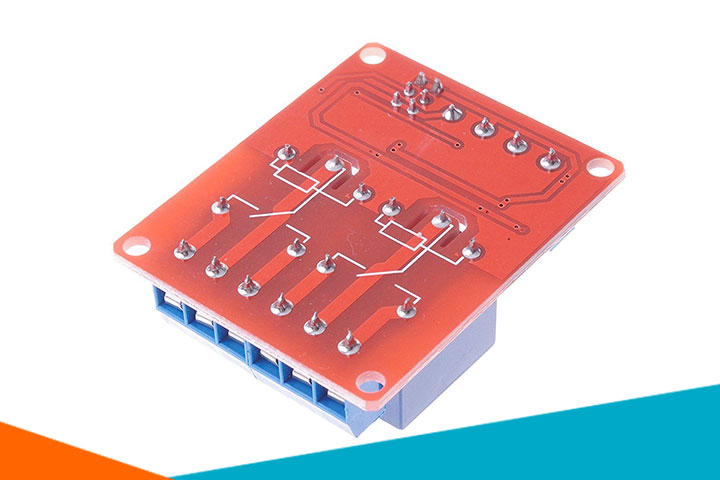

    Mặt sau module relay 5DVC

    Chế độ bảo hành

    Chế độ bảo hành

    Chế độ bảo hành sản phẩm của Linh Kiện Điện Tử 3M
    Bảo đảm chất lượng

    Bảo đảm chất lượng

    Sản phẩm được Test, dán Tem trước khi được đóng gói Kĩ Càng gửi cho Quý Khách
    Cước vận chuyển

    Cước vận chuyển

    Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày. Hỗ trợ đơn hàng: 02420214848
    Hỗ trợ kỹ thuật

    Hỗ trợ kỹ thuật

    Tư vấn kĩ thuật: 02466594242 Khi khách hàng gặp khó khăn trong quá trình sử dụng
