Module Relay 12VDC 4 Kênh H/L

Module Relay 12VDC 4 Kênh H/L

MODULE Relay 12VDC 4 Kênh H/L sử dụng nguồn nuôi mạch 12VDC, tín hiệu kích có thể tùy chọn kích mức cao (High – 12VDC) hoặc mức thấp (Low – 0VDC) qua Jumper trên mỗi relay. Module phù hợp cho các thiết bị sử dụng mức tín hiệu 12VDC.

Module Relay 12VDC 4 Kênh được ứng dụng rộng rãi như: Dùng để điều khiển thiết bị điện 220V qua relay, lắp hệ thống điều khiển giàn phơi tự động, Nhận tín hiệu từ vi điều khiển, Arduino, AVR, PIC để điều khiển các thiết bị

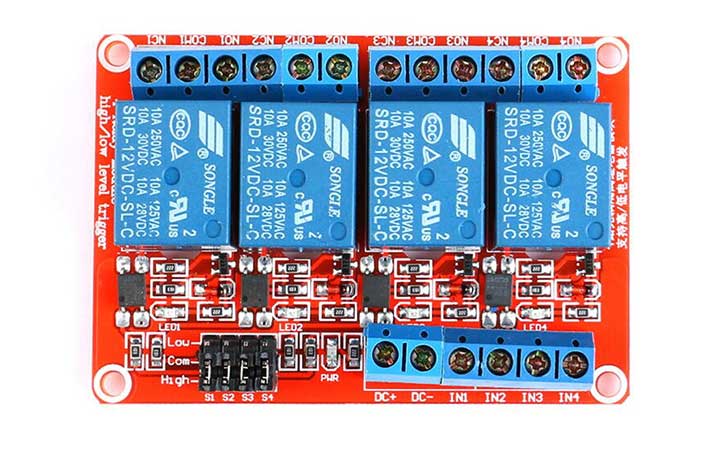

MODULE Relay 4 Kênh 12V H/L

Thông Số Kỹ Thuật:

• Điện áp: 12VDC.
• Dòng tiêu thụ: ~200mA/1Relay
• Tín hiệu kích: High (12VDC) hoặc Low (0VDC) chọn bằng Jumper.
• Relay trên mạch:
  • Nguồn nuôi: 12VDC.
  • Tiếp điểm đóng ngắt max: 250VAC-10A hoặc 30VDC-10A
• Kích thước: 72 (L) * 55 (W) * 19 (H) mm.

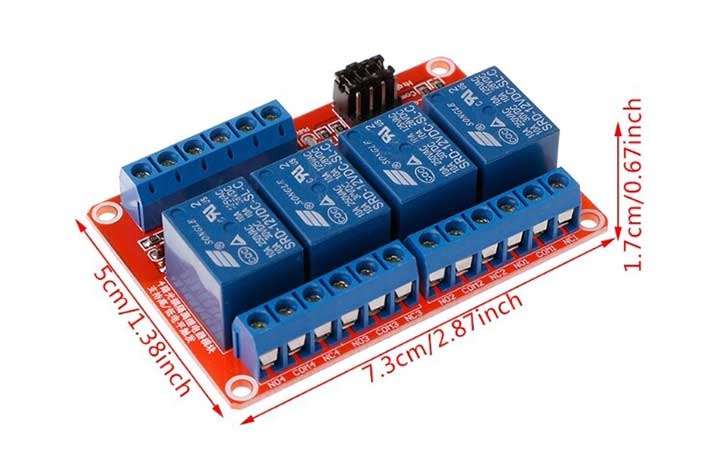

Kích Thước MODULE Relay 4 Kênh

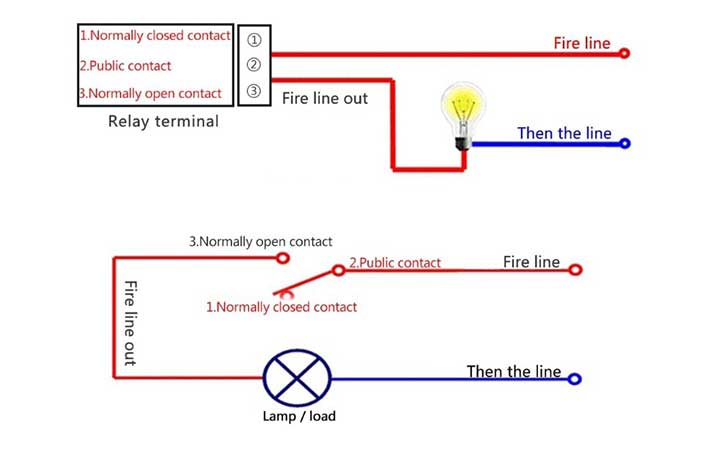

Sơ Đồ Lắp Đặt MODULE Relay 4 Kênh

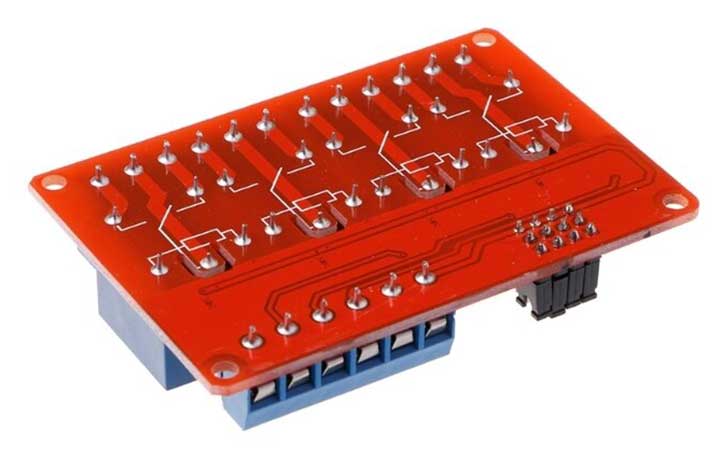

Mặt Sau MODULE Relay
