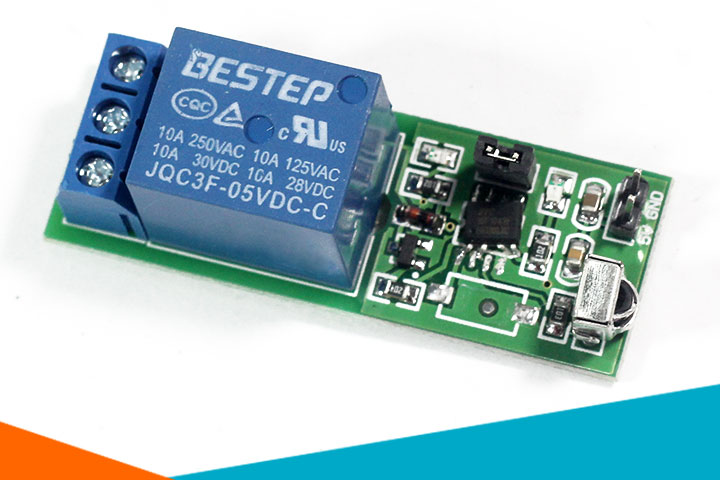

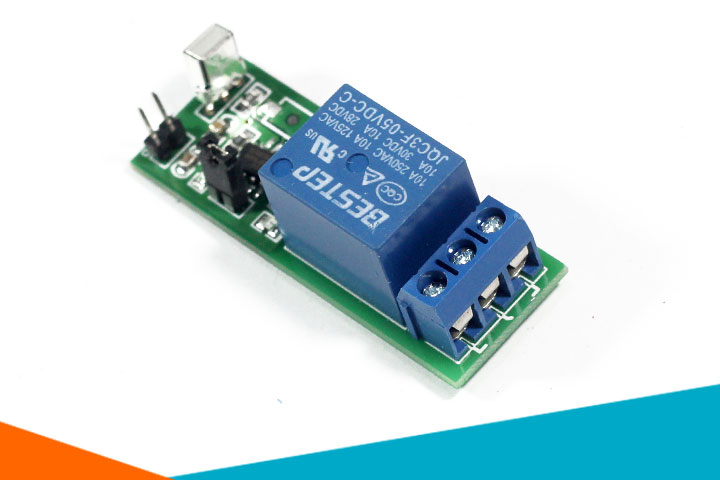

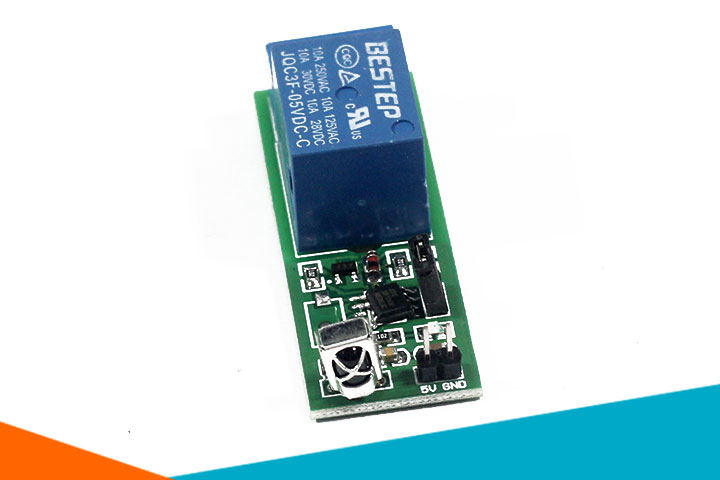

Module Điều Khiển Relay Bằng Remote Hồng Ngoại 5VDC 1 Kênh

1. Cấp nguồn cho relay, khi đèn LED đã sáng lên, module sẽ hoạt động sau 5 giây.

2. Mỗi lần nhấn nút S1, relay sẽ chuyển sang trạng thái làm việc, bật hoặc tắt và đèn báo bật hoặc tắt.

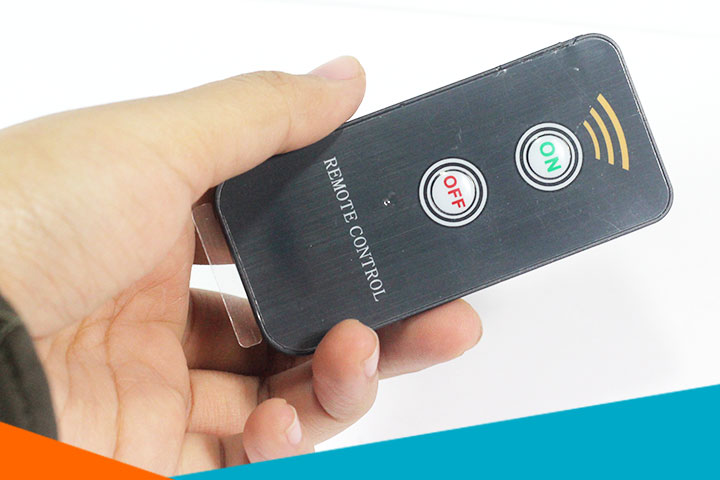

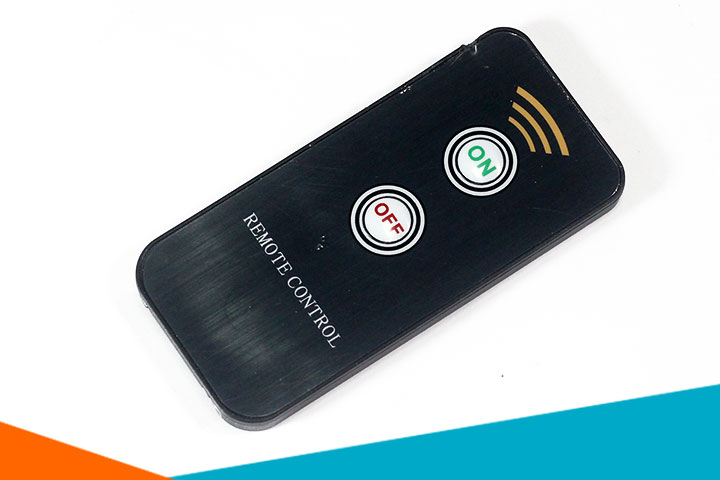

3. Sau khi điều khiển từ xa hồng ngoại được học thành công, mỗi lần nhấn điều khiển từ xa học thành công một lần (phương pháp học điều khiển từ xa bên dưới), rơle sẽ chuyển sang trạng thái làm việc, bật hoặc tắt và đèn báo bật hoặc tắt.

Có hai cách để học từ xa:

1. Nhấn và giữ nút S1 trong hơn 5 giây. Khi đèn LED1 bật, có nghĩa là vào trạng thái học, sau đó nhả nút S1, rồi nhấn nút điều khiển từ xa, đèn chỉ báo sẽ nhấp nháy, cho biết việc học đã thành công.

2. Sử dụng điều khiển từ xa để căn chỉnh đầu nhận hồng ngoại của mô-đun. Bấm và giữ bất kỳ nút nào trên điều khiển từ xa trong 10 giây. Khi đèn LED1 bật, có nghĩa là vào trạng thái học. Nhấn lại nút điều khiển từ xa, đèn báo chỉ nhấp nháy, cho biết việc học đã thành công.

(Hủy trạng thái học tập, bạn có thể nhấn nút S1 khi đèn LED1 bật hoặc đợi trong 30 giây để tự động thoát)

Khoảng cách lý thuyết là khoảng 8-12 mét, nhưng ứng dụng thực tế phụ thuộc vào các yếu tố môi trường xung quanh và các rào cản trung gian (như màng chắn, kính hoặc hàng rào vật liệu khác), đầu nhận sử dụng HX1838T (phiên bản T chất lượng rất tốt, thử nghiệm không chung Đầu nhận) có thể nhận bất kỳ dữ liệu được mã hóa điều khiển từ xa có tần số 38K.
