Module 1 Relay với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, module 1 relay với opto cách ly kích 12V được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper. Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Module Relay 12VDC 1 Kênh H/L

Đặc điểm kỹ thuật:

• Tải tối đa module relay: AC 250V / 10A, DC 30V / 10A
• Dòng kích hoạt: 5mA
• Điện áp làm việc: 12V
• Kích thước mô-đun: 50 x 26 x 18.5mm (L x W x H)
• Bốn lỗ bu lông gắn, đường kính 3.1mm
• Giao diện mô đun:
• DC +: nguồn điện dương (VCC)
• DC-: tiêu cực cung cấp điện (GND)
• IN: có thể là relay điều khiển mức cao hoặc thấp Đầu ra rơle:
• NO: giao diện relay mở thường
• COM: Rơle giao diện chung
• NC: giao diện relay đóng kín thông thường Tùy chọn kích hoạt mức cao và thấp:
• Đây là kích hoạt cấp thấp khi jumper kết nối với pin
• LOW Đây là kích hoạt mức cao khi nhảy kết nối đến pin cao

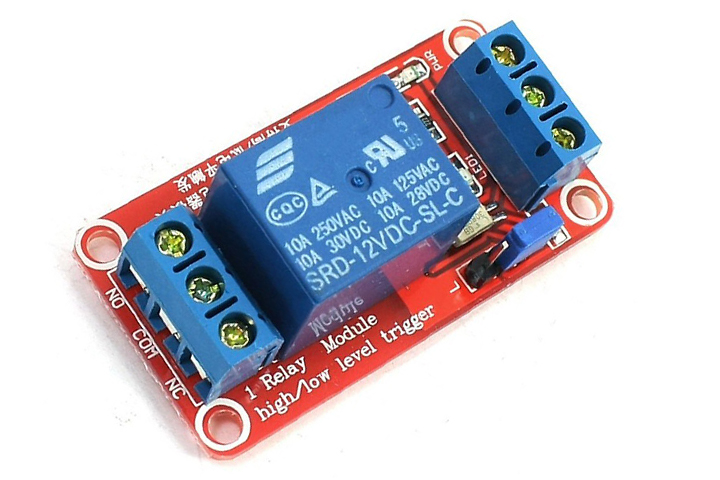

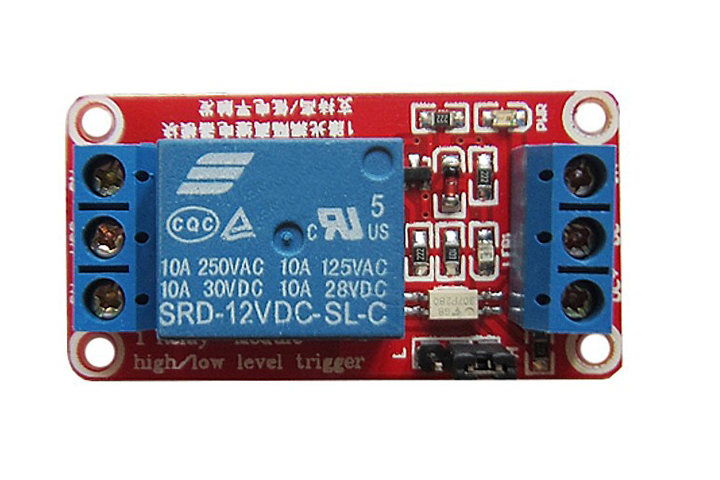

Mặt Trước Module Relay 12VDC 1 Kênh H/L

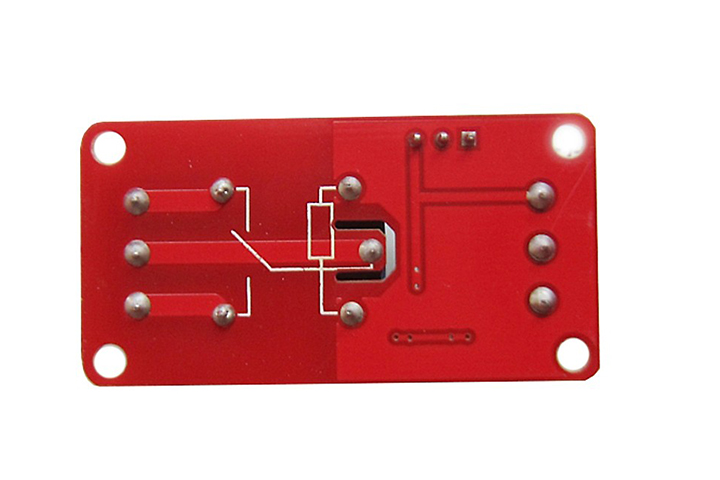

Mặt Sau Module Relay 12VDC 1 Kênh H/L
