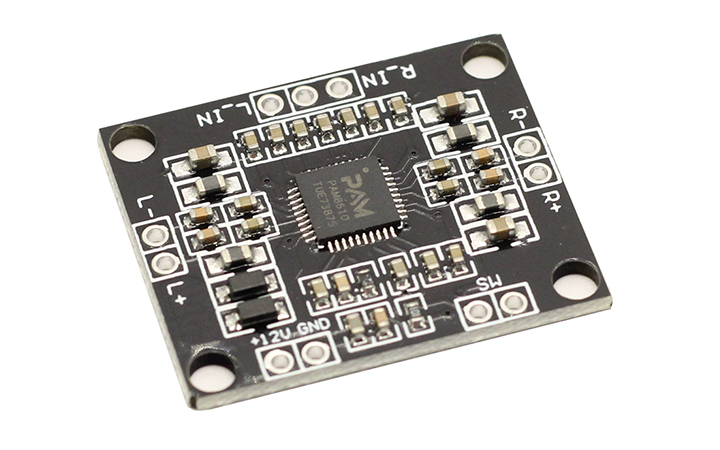

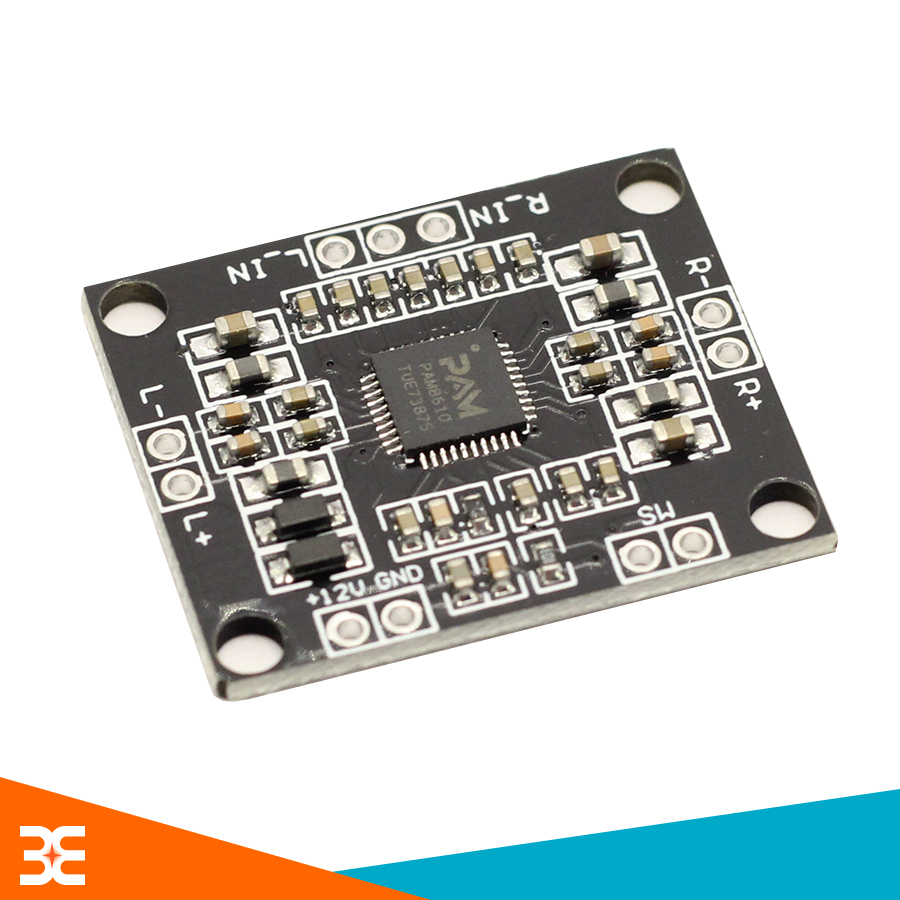

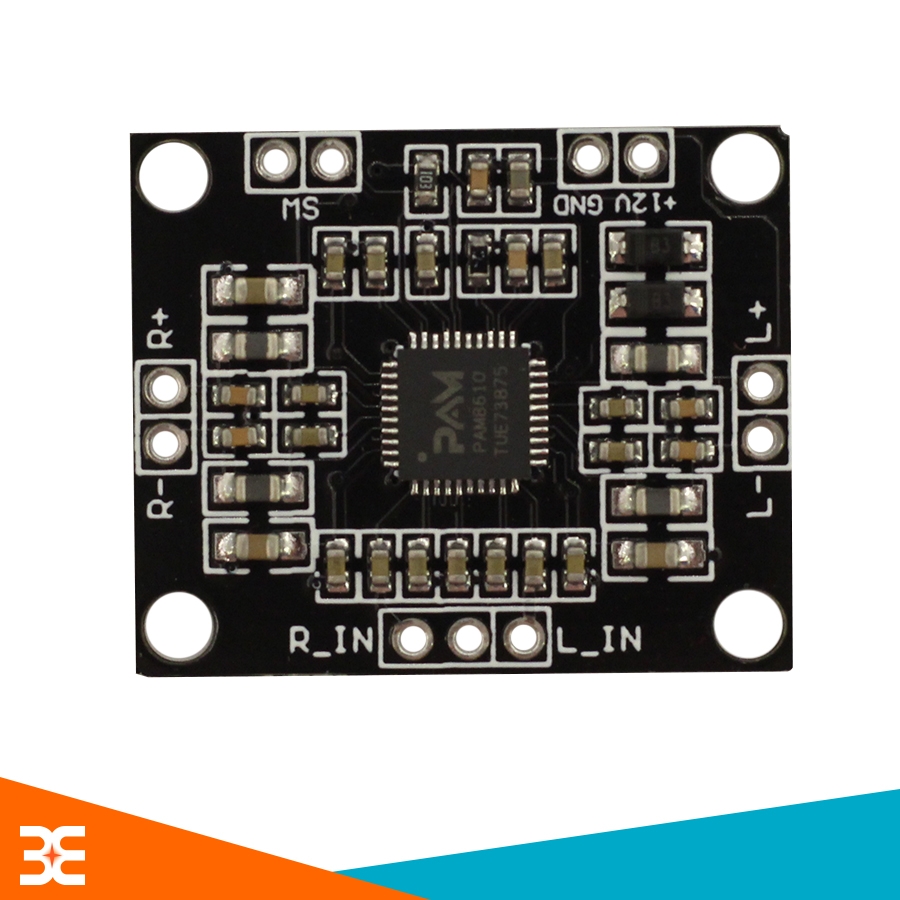

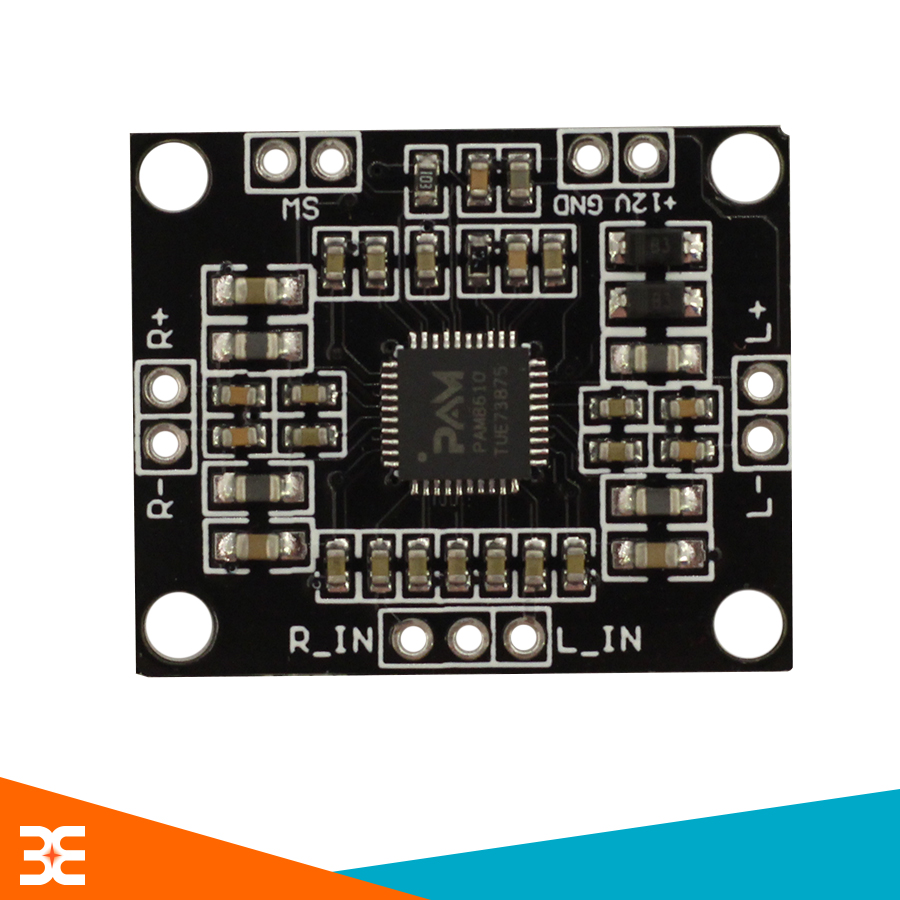

Module Khuếch Đại Âm Thanh Mini PAM8610 2x15W

Module Khuếch Đại Âm Thanh Mini PAM8610 2x15W

Mạch Khuếch Đại Âm Thanh PAM8610 2x15W được thiết kế với các chip xung quanh tích hợp PAM8610 công suất 10W trên mỗi kênh ngõ ra audio dạng kỹ thuật số Class D. Đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là cho công suất ngõ ra cao và kích thước nhỏ gọn.

Module được thiết kế nhỏ gọn nhưng có đầy đủ các chức năng chống ngắn mạch, quá nhiệt và bảo vệ quá dòng. Nó có thể dùng để thiết kế một vài mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao,...

Module Khuếch Đại Âm Thanh Mini PAM8610 2x15W

Thông Số Kỹ Thuật:

• Điện áp cung cấp: 7 ~ 15VDC.
• Ngõ ra công suất: 2 x 10W 8_Ohm. 2 x 15W 4_Ohm.
• Hiệu suất ngõ ra: 90%.
• Đáp ứng tần số: 20 ~ 20000Hz.
• Dòng điện ở chế độ tĩnh: 20mA.
• Kích thước Module khuếch đại âm thanh: 30mm x 25mm x 2.5mm.

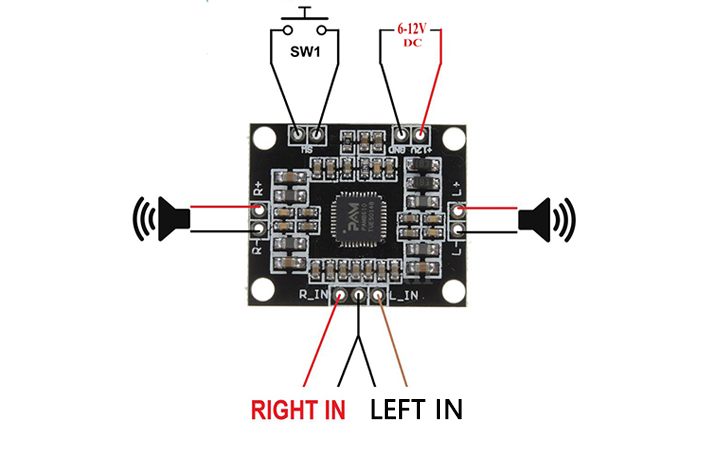

Sơ Đồ Nối Dây Module PAM8610

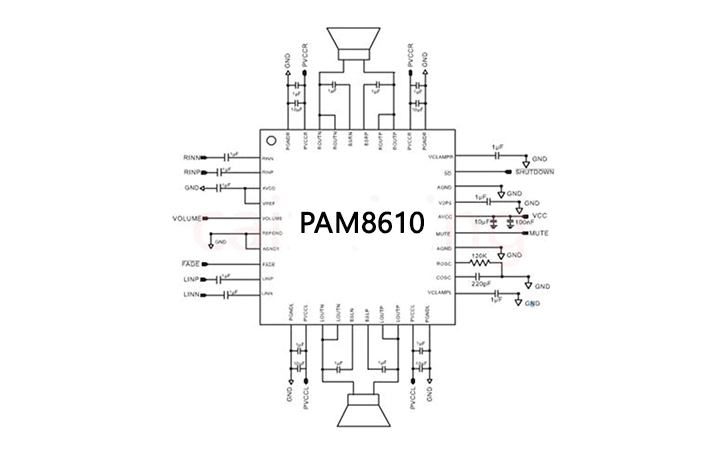

Sơ Đồ Module Khuếch Đại Âm Thanh Mini PAM8610 2x15W
