Module Khuếch Đại Âm Thanh TDA2030 Mini
Mạch khuếch đại âm thanh TA2030 là 1 mạch khuếch đại âm thanh nhỏ gọn nhưng chứa đựng trong mình là 1 khả năng khuếch đại khá tốt. Mạch hoạt động tốt cho 2 loa công suất 18W. TA2030 Mini thường được sử dụng làm mạch âm thanh cho gia đình, mạch loa cho laptop, máy tính, điện thoại,...

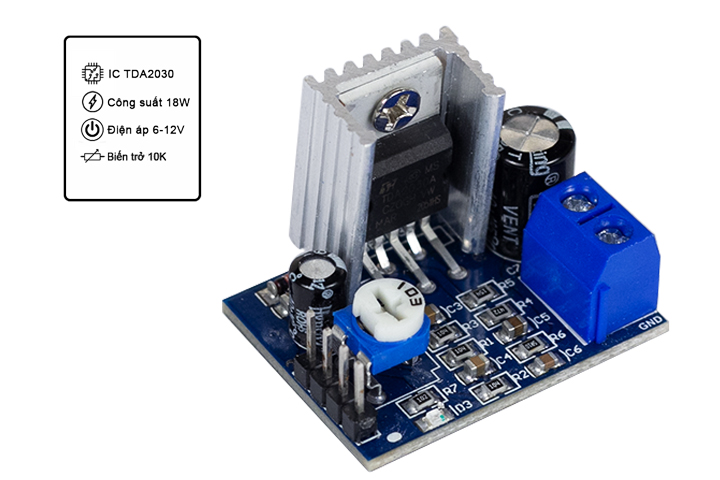

Module Khuếch Đại Âm Thanh TDA2030 Mini

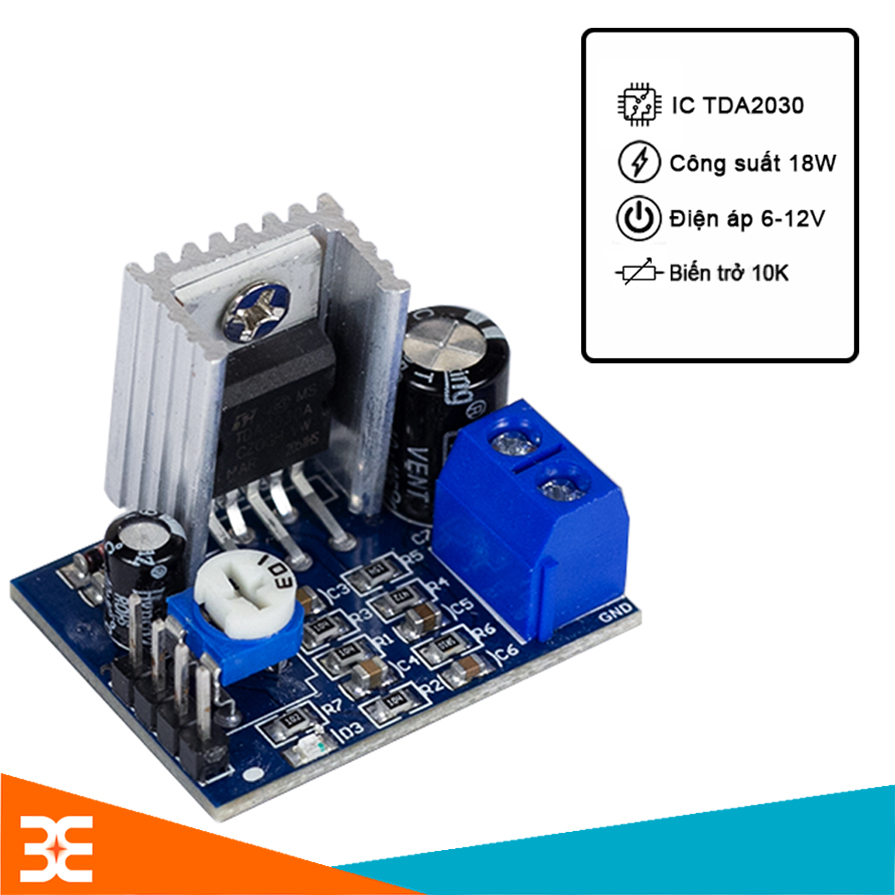

Thông Số Kĩ Thuật:
- Sử dụng IC: TDA2030
- Công suất : 18W (Phù hợp với các loa công suất 0.5-10W)
- 1 Kênh (Chế Độ Mono)
- Điện áp hoạt động: 6-12V
- Biến trở 10K (Tinh Chỉnh Volume)
- Kích thước của module khuếch đại TDA2030 Mini: 3.2x2.4x2.3 cm
- Trọng lượng: 50g

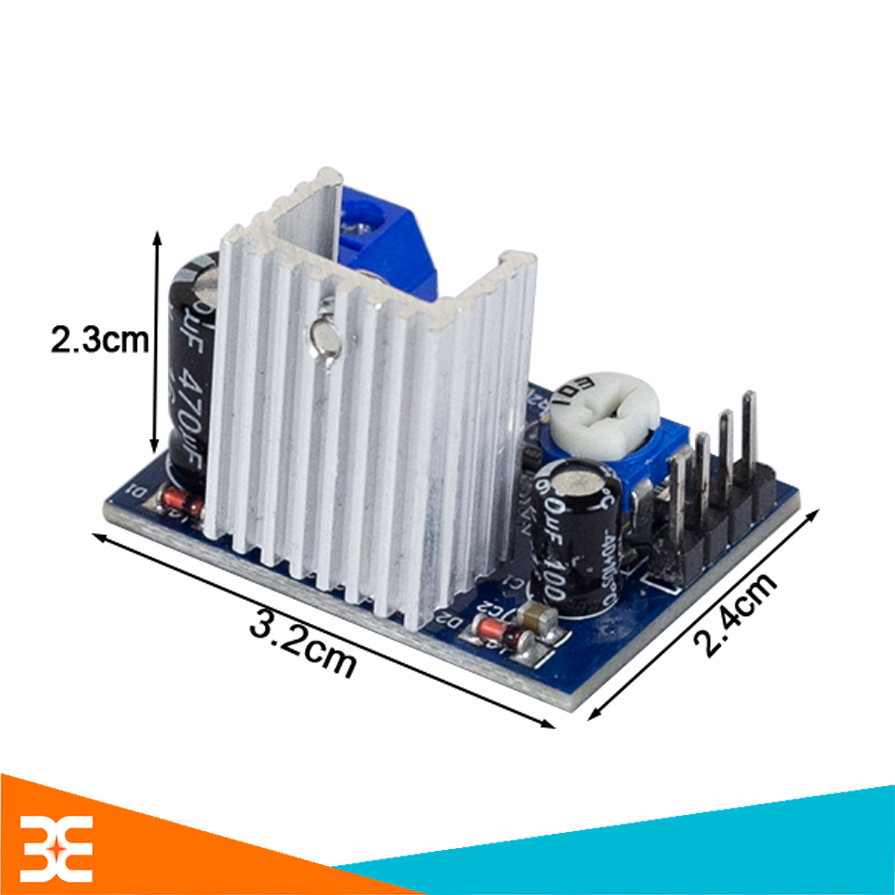

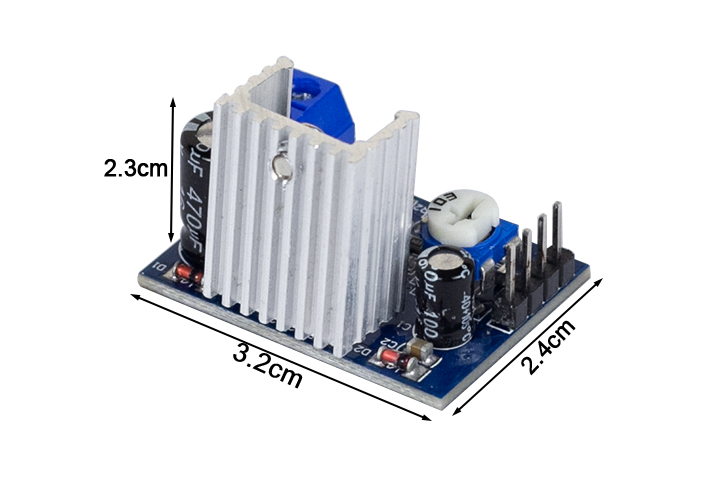

Kích Thước Của Module Khuếch Đại Âm Thanh TDA2030 Mini
Hướng Dẫn Sử Dụng:
Bước 1:
- Kết nối đầu vào với điện áp từ 6 ~ 12VDC tại vị trí VCC và GND
- Kết nối cực dương đầu vào tại vị trí VCC
- Kết nối cực âm đầu vào tại vị trí GND
- Kết nối tín hiệu âm thanh đầu vào tại vị trí Audio IN +
Bước 2:
- Kết nối đầu ra tại 2 vị trí Audio OUT+ và vị trí GND
- Cực dương đầu ra hay gọi là tín hiệu đầu ra kết nối với vị trí Audio OUT+
- Cực âm đầu ra hay Mass được kết nối tại vị trí GND

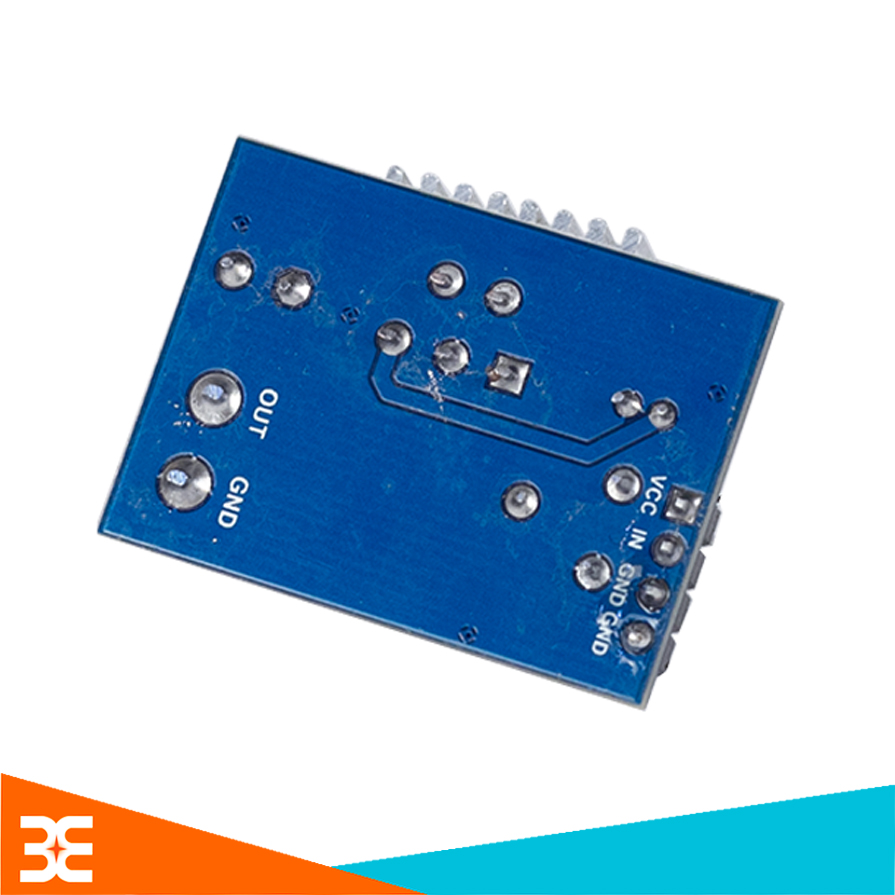

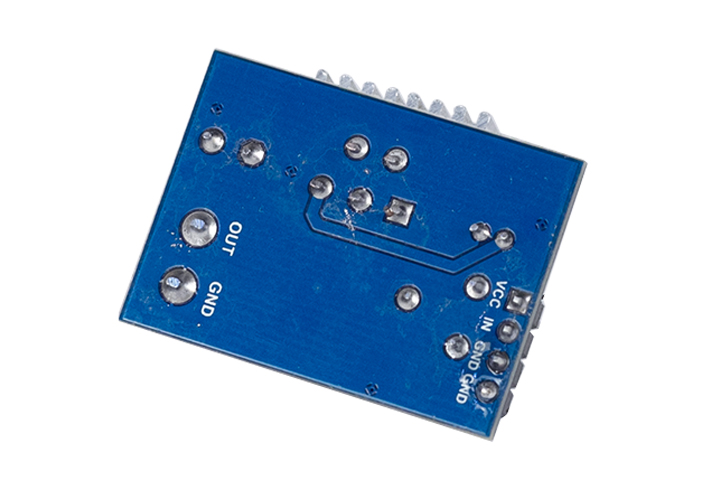

Mặt Sau Của Module Khuếch Đại Âm Thanh TDA2030 Mini

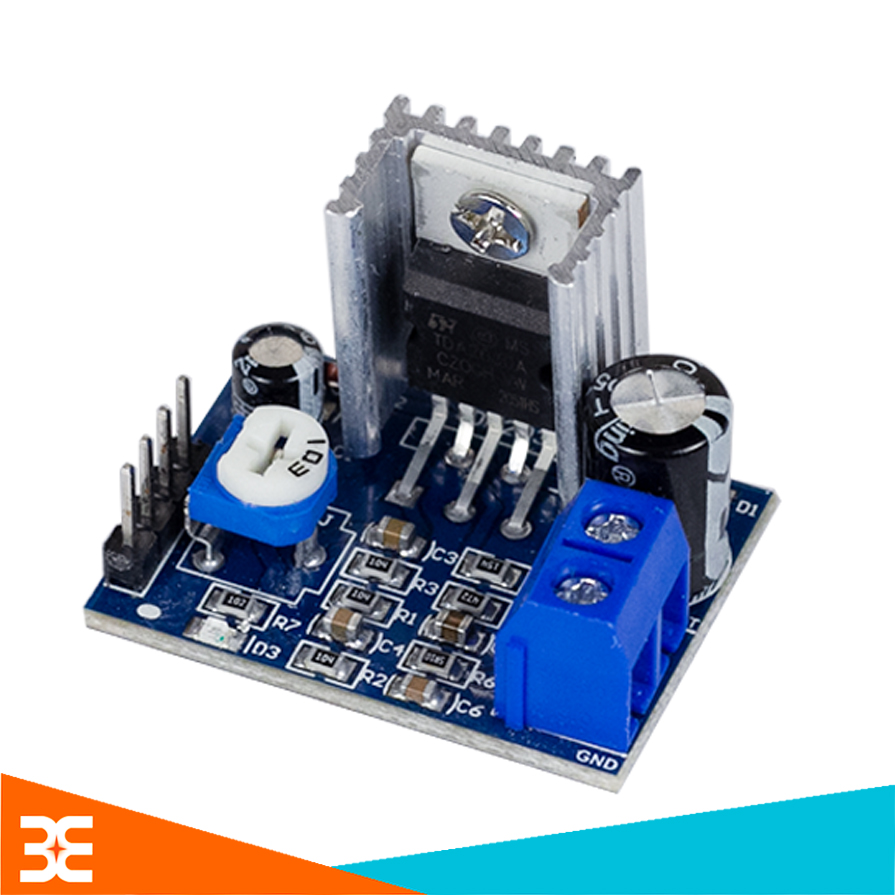

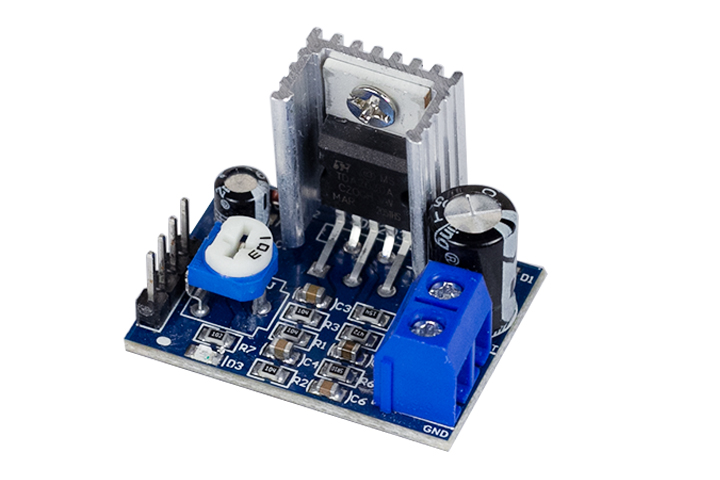

Chi Tiết Của Module Khuếch Đại Âm Thanh TDA2030 Mini
