Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 -40 - 120°C, RH 0-100%

Đánh giá sản phẩm
305.000₫
Mã sản phẩm: PVX80862
  • Điện áp: 12VDC
  • Phạm vi nhiệt độ: -40°C - 120°C
  • Sai số khi khống chế nhiệt độ: 0.1°C
  • Phạm vi độ ẩm: 0 - 100%RH
  • Sai số khi khống chế độ ẩm: 0,1%RH

Module khống chế nhiệt độ - độ ẩm XH-M452 với độ chính xác cao

Module khống chế nhiệt độ - độ ẩm XH-M452module bao gồm 1 cảm biến nhiệt độ và 1 cảm biến độ ẩm chuyên sử dụng để sưởi ấm, tưới tiêu, làm mát ... trong lò sưởi, vườn cây trồng, trang trại ...

Mạch khống chế nhiệt độ - độ ẩm sử dụng điện áp 12VDC, phạm vi khống chế nhiệt độ -40°C - 120°C, với sai số 0,1°C; phạm vi khống chế độ ẩm: 0 - 100% RH, sai số: 0,1%RH... Mạch có kích thước nhỏ: 65x65x28mm nhỏ gọn...

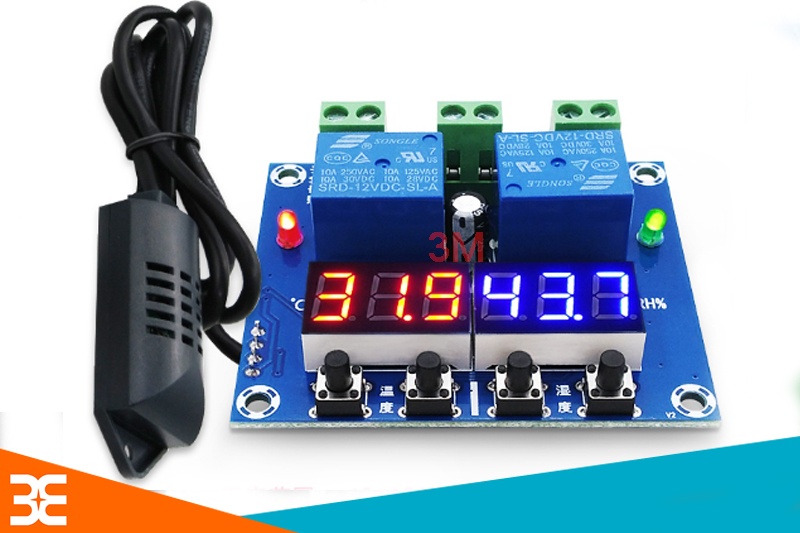

Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452

Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452

Thông số kỹ thuật của module khống chế nhiệt độ - độ ẩm:

  • Mã sản phẩm: XH-M452
  • Điện áp: 12VDC
  • Phạm vi nhiệt độ: -40°C - 120°C
  • Sai số khi khống chế nhiệt độ: 0.1°C
  • Phạm vi độ ẩm: 0 - 100%RH
  • Sai số khi khống chế độ ẩm: 0,1%RH
  • Led hiển thị:
    • Led đỏ: Nhiệt độ
    • Led xanh: Độ ẩm
  • Cố đinh mạch bằng vít 3.2mm
  • Khối lượng: 70 gram

Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 1

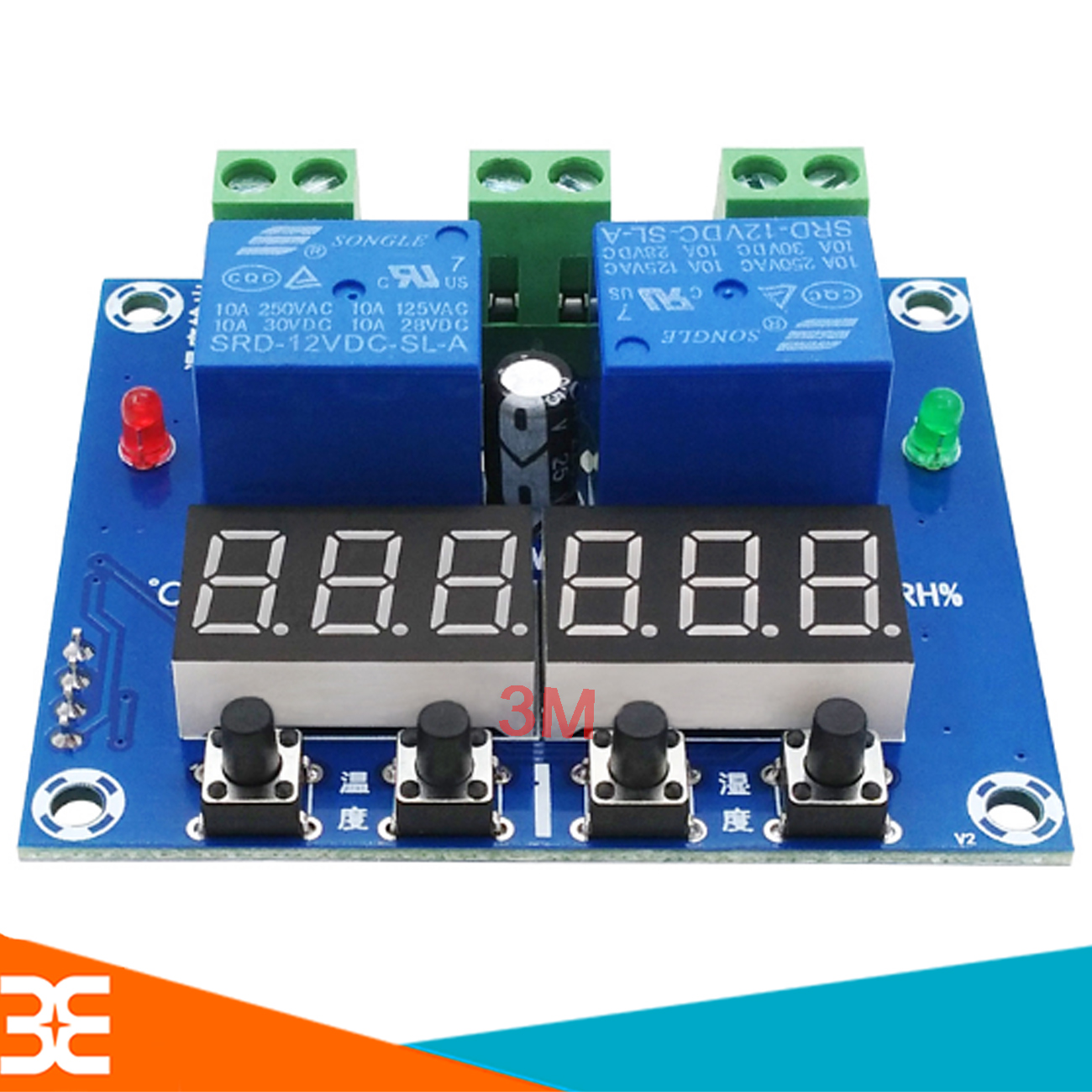

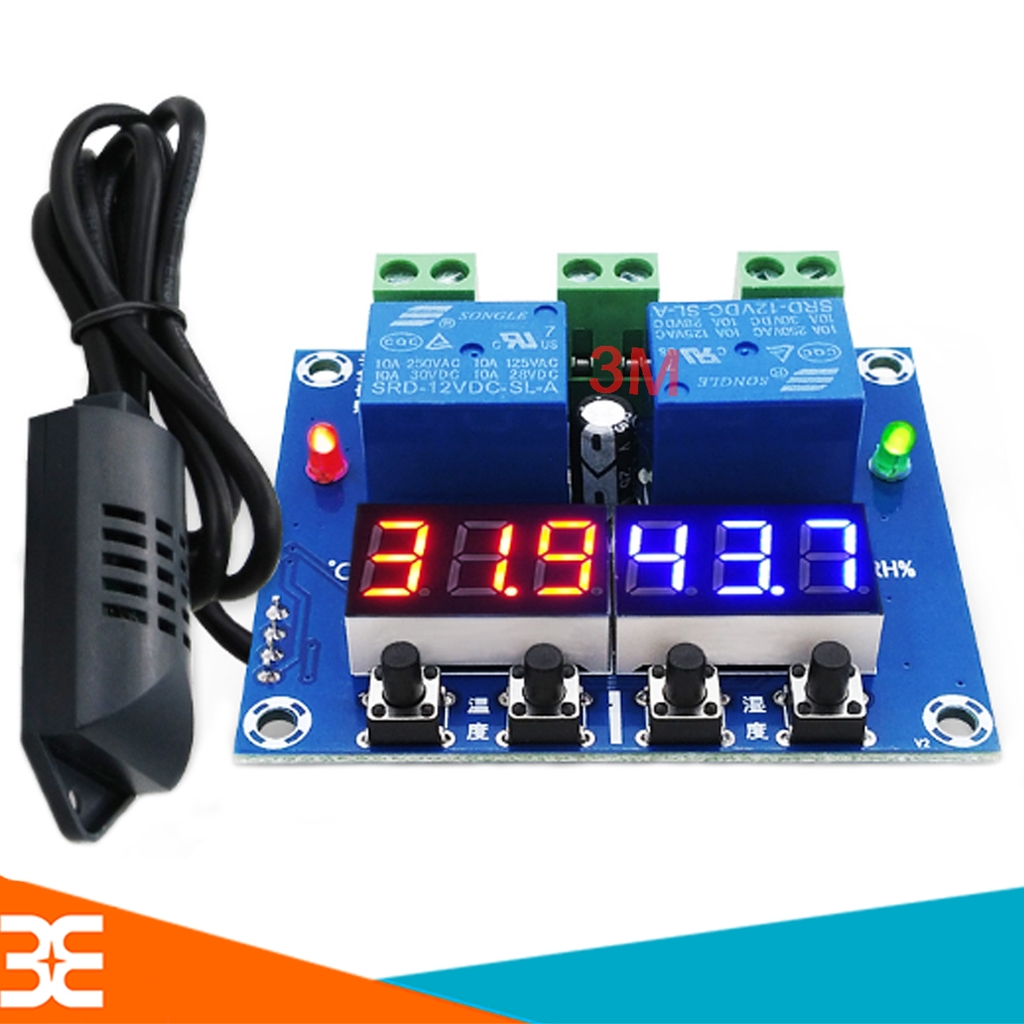

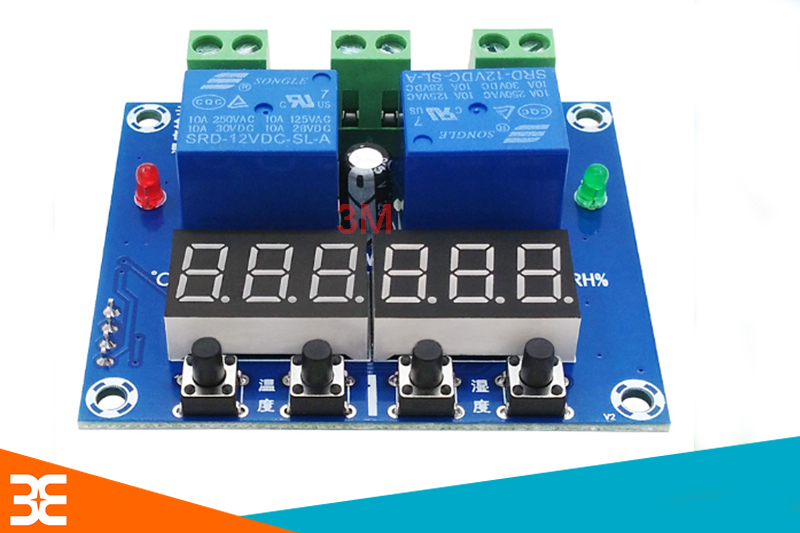

Mặt Trước Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452



Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 2

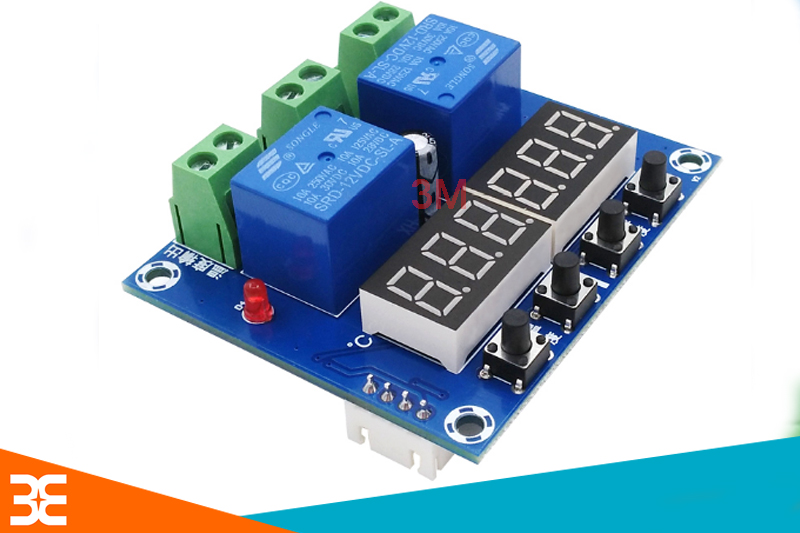

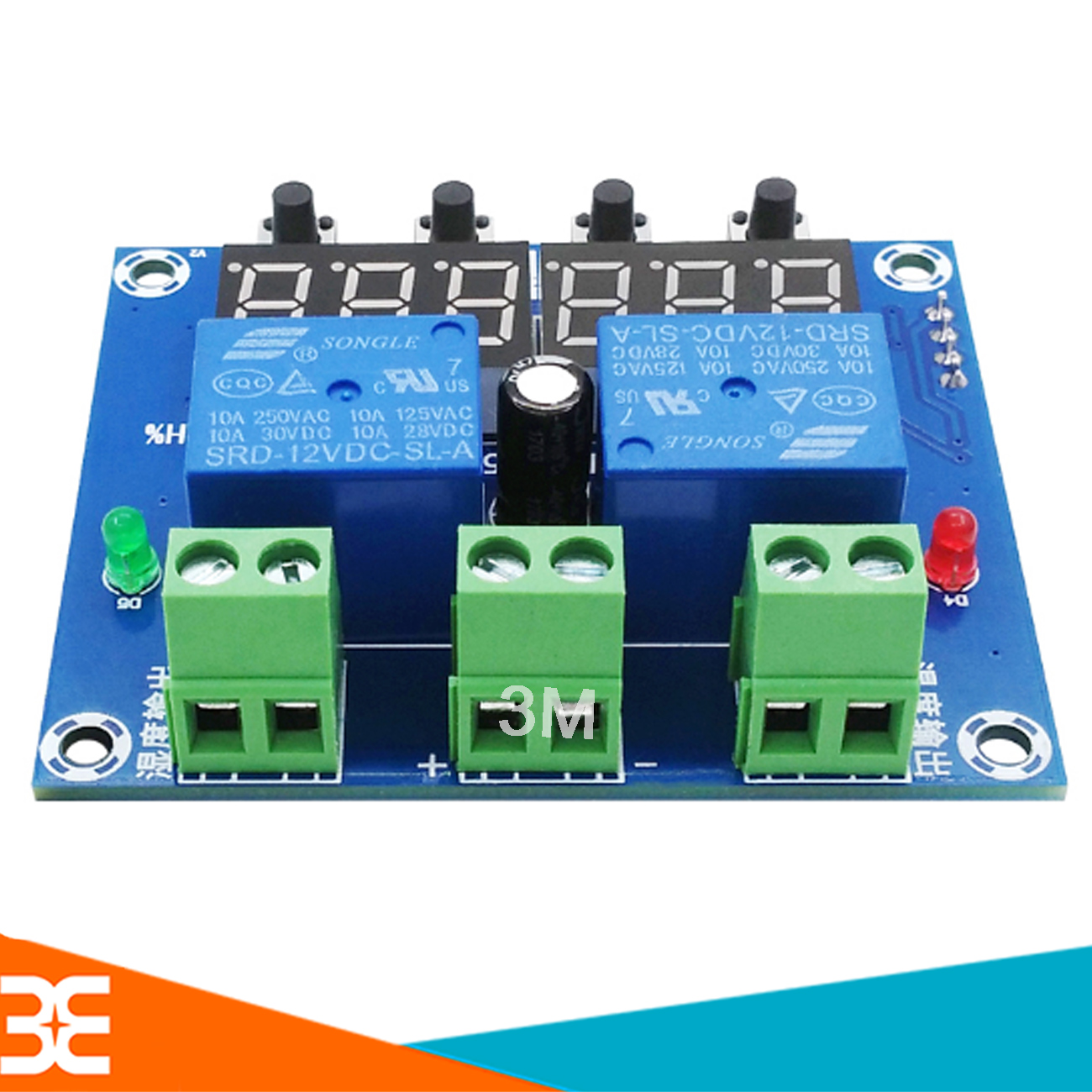

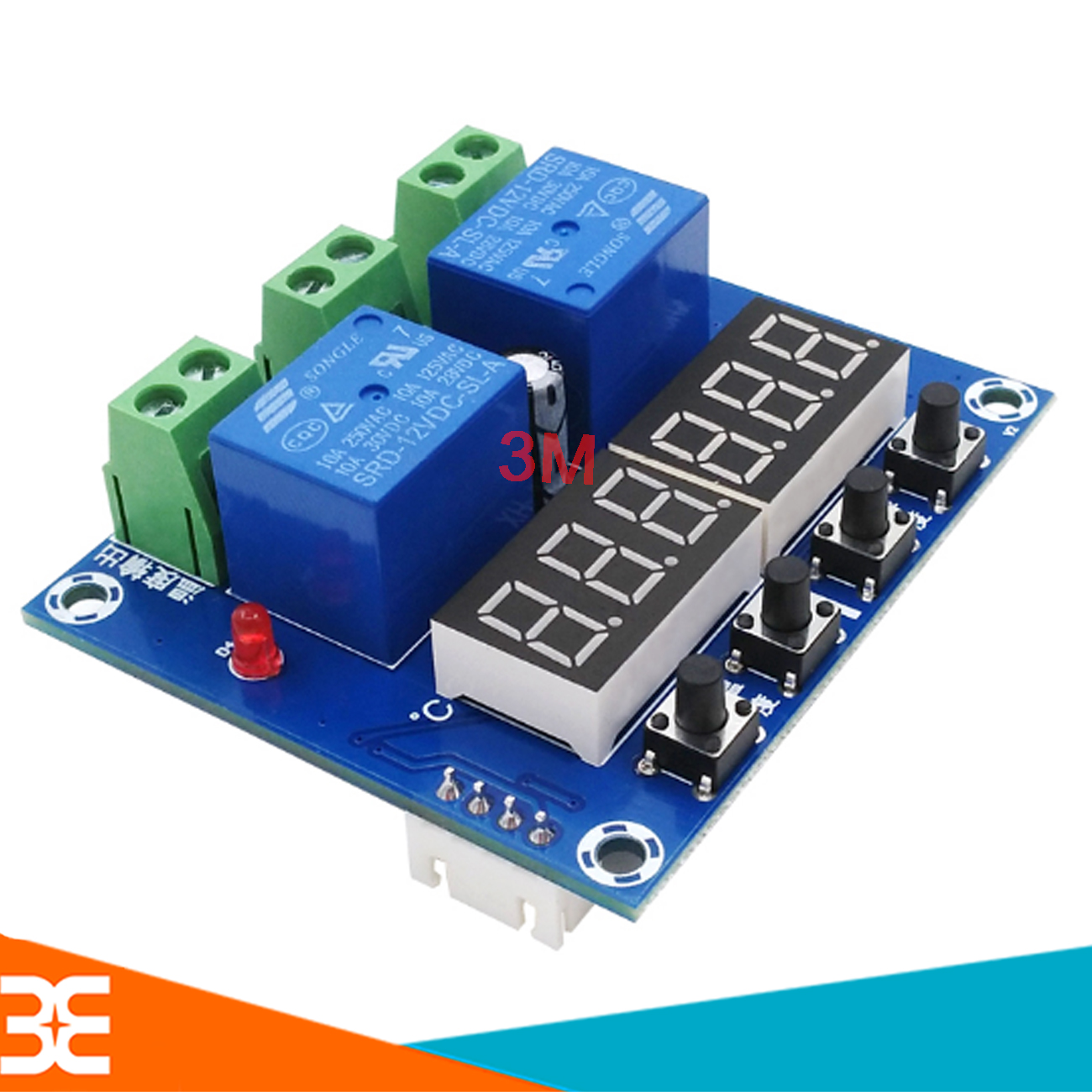

Mặt Bên Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452







Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 4

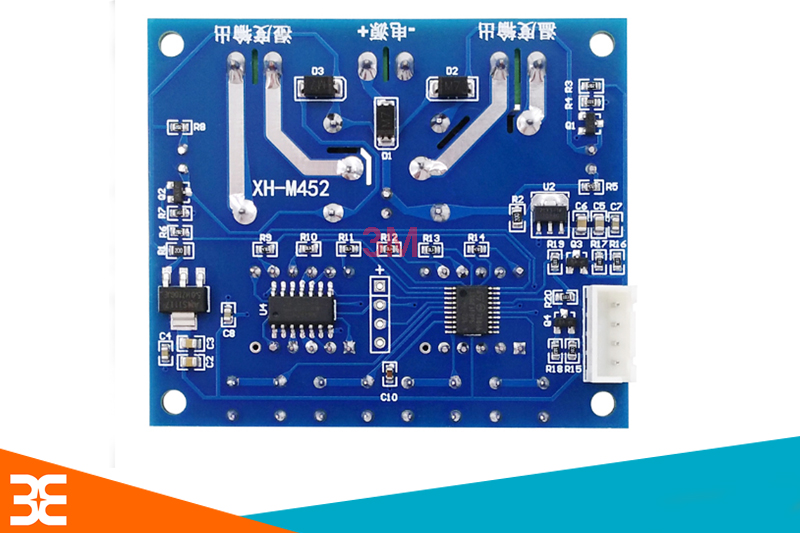

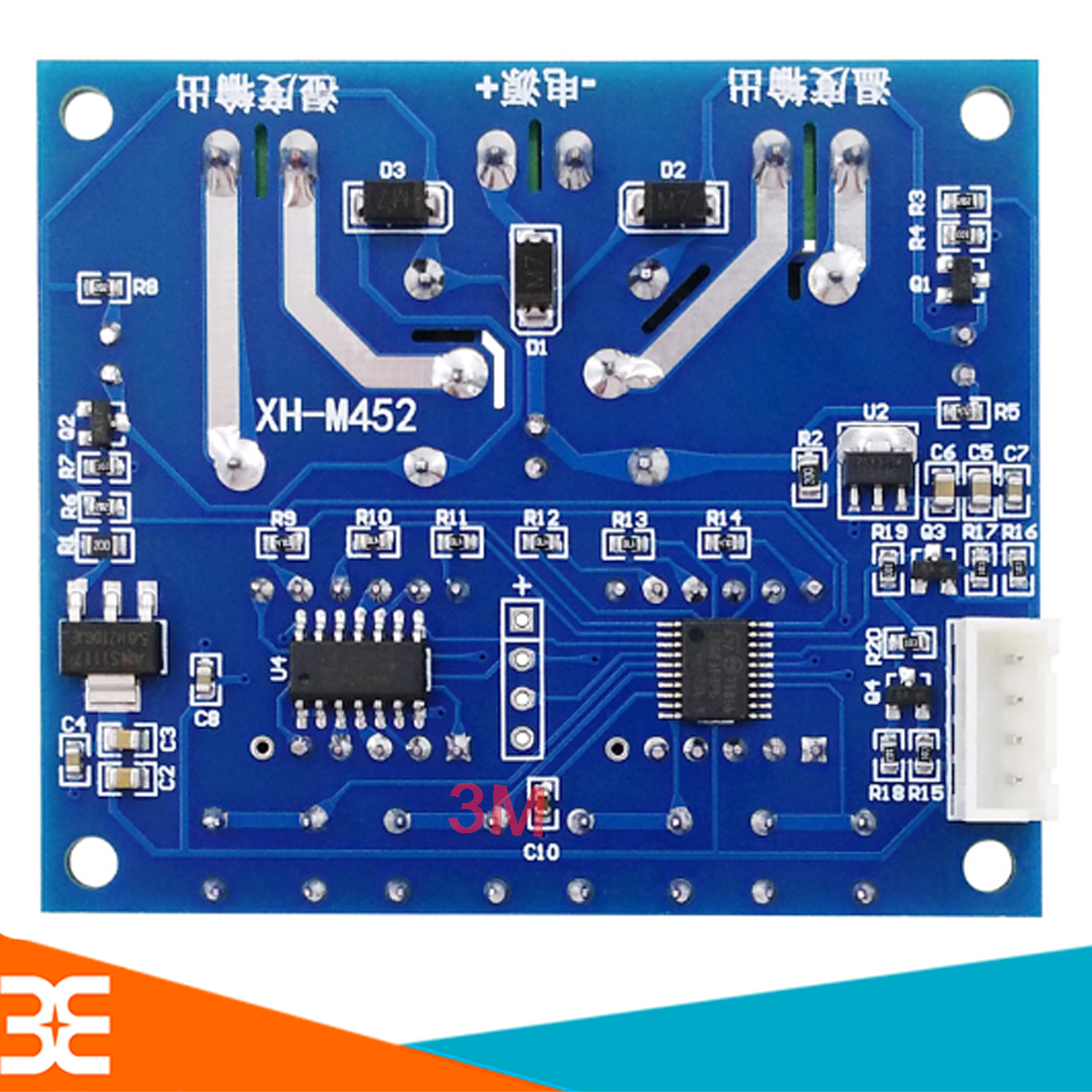

Mặt Sau Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452



Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 5

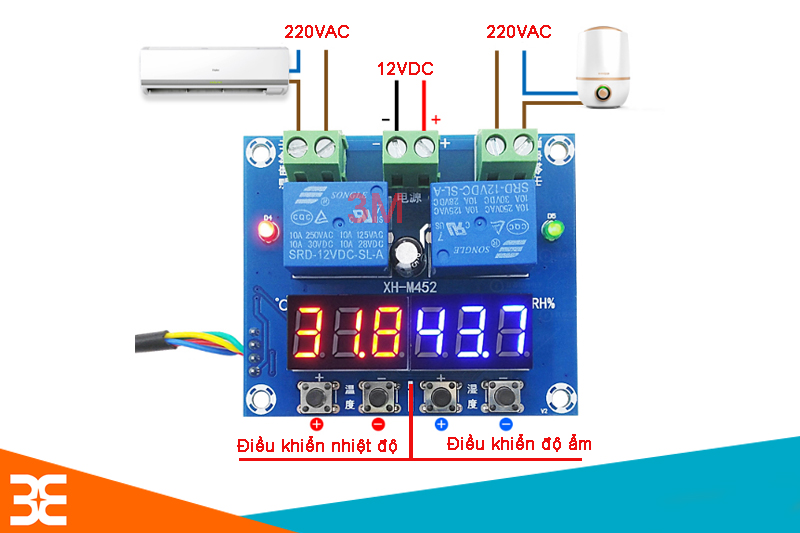

Ứng Dụng Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452



Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 6

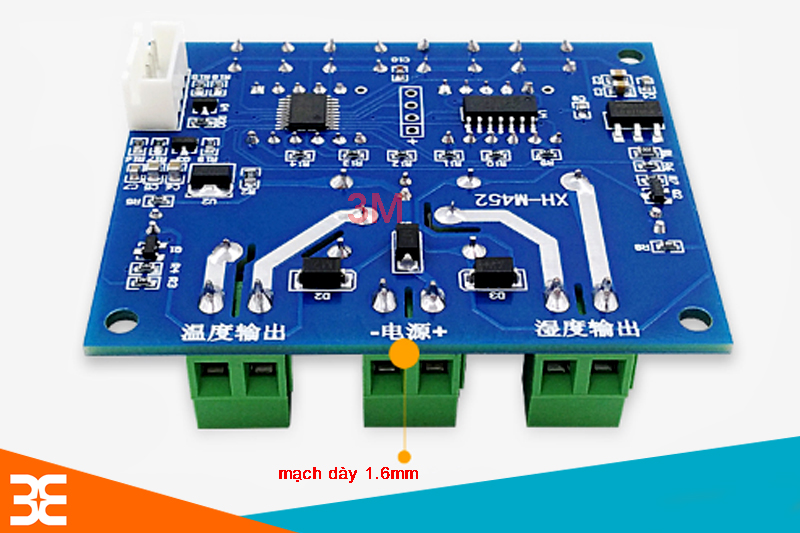

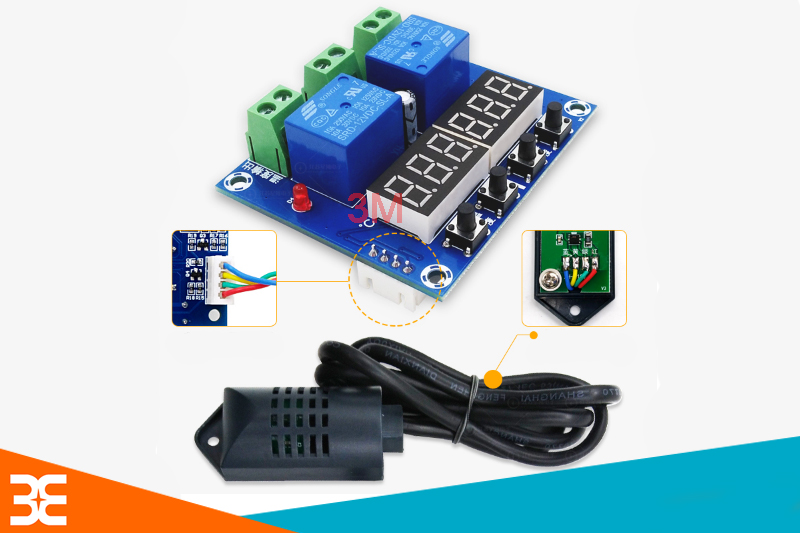

Chi Tiết Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452



Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 7

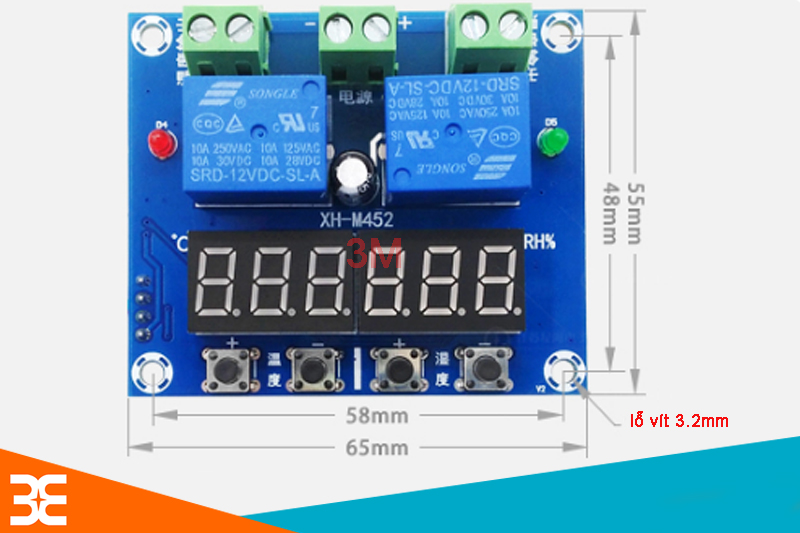

Kích Thước Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452



Module Khống Chế Nhiệt Độ - Độ Ẩm XH-M452 8

Kích Thước Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452

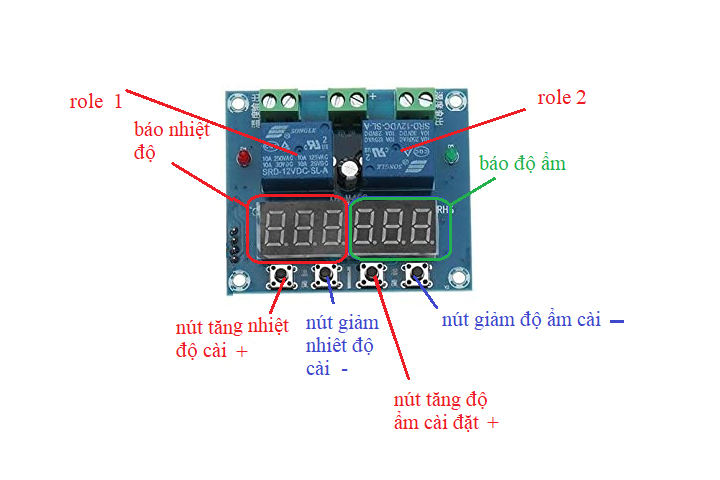

Sơ Đồ Led Và Các Nút Chức Năng Module Khống Chế Nhiệt Độ- Độ Ẩm XH-M452

Hướng dẫn sử dụng:

Cài đặt chế độ:

  1. Nhiệt độ Start < Stop:

  • Nhiệt độ đo được nhỏ hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được tăng lên lớn hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

  1. Nhiệt độ Start > Stop:

  • Nhiệt độ đo được lớn hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được giảm xuống nhỏ hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

  1. Độ ẩm Start < Stop:

  • Độ ẩm đo được nhỏ hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được tăng lên lớn hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

  1. Độ ẩm Start > Stop:

  • Độ ẩm đo được lớn hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được giảm xuống nhỏ hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

Cài đặt giá trị:

  1. Thiết lập điều khiển nhiệt độ: (đèn màu đỏ)

  • Cài đặt nhiệt độ Start: Nhấn giữ nút "+" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “+” thì sẽ chỉ hiện nhiệt độ Start.
  •  Cài đặt nhiệt độ Stop: Nhấn giữ nút "-" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “-” thì chỉ hiện nhiệt độ Stop
  •  Khôi phục cài đặt gốc: Nhấn và giữ đồng thời 2 nút "+" và "-" trong 3 giây, màn hình sẽ hiển thị 888 888, khôi phục cài đặt gốc hoàn tất.
  1. Thiết lập điều khiển độ ẩm: (đèn màu xanh)

  • Cài đặt độ ẩm Start: Nhấn giữ nút "+" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt độ ẩm Stop: Nhấn giữ nút "-" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.

LƯU Ý:

  • Trường hợp màn hình hiển thị kí hiệu LLL: cần kiểm tra cảm biến đã được lắp đặt chưa, nếu cảm biến đã được lắp đặt vào mạch nhưng vẫn xuất hiện mã trên thì cảm biến đã hỏng.
  • Trường hợp màn hình hiển thị kí hiệu HHH: cần kiểm tra nhiệt độ quá phạm vi đo lường.
  •
