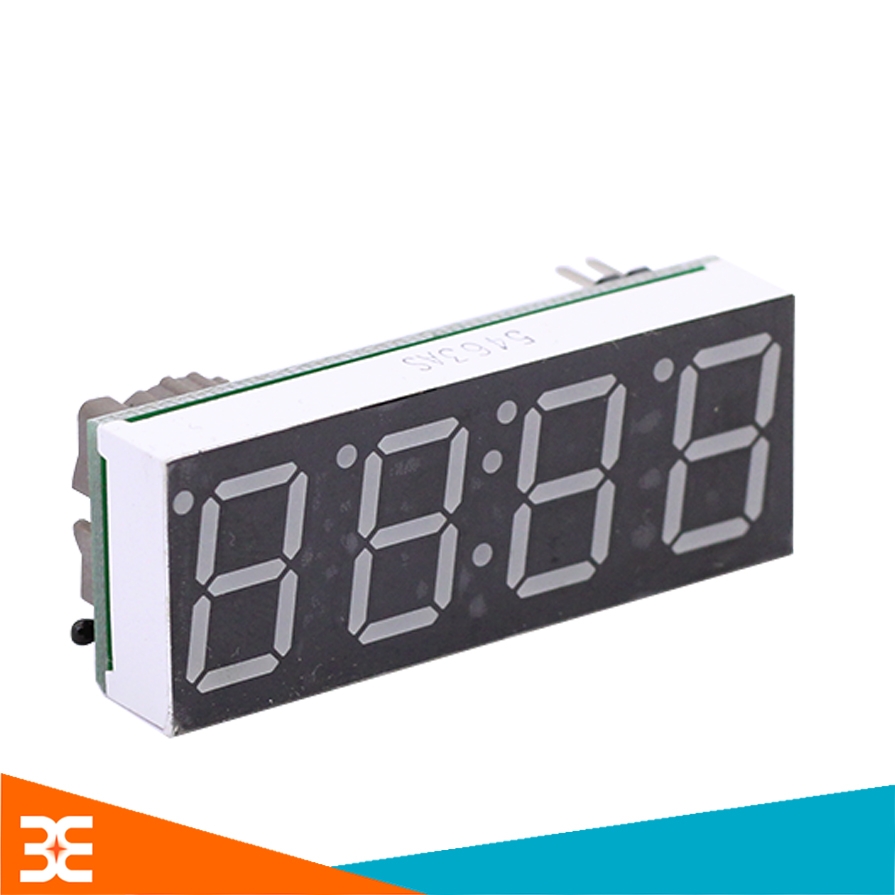

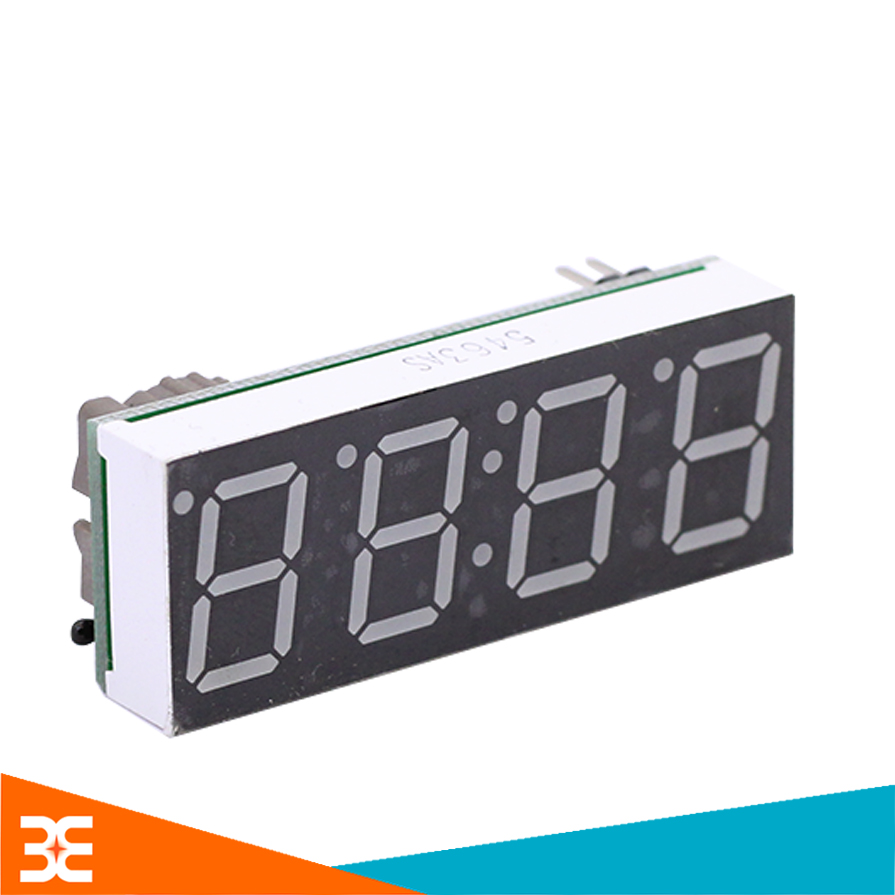

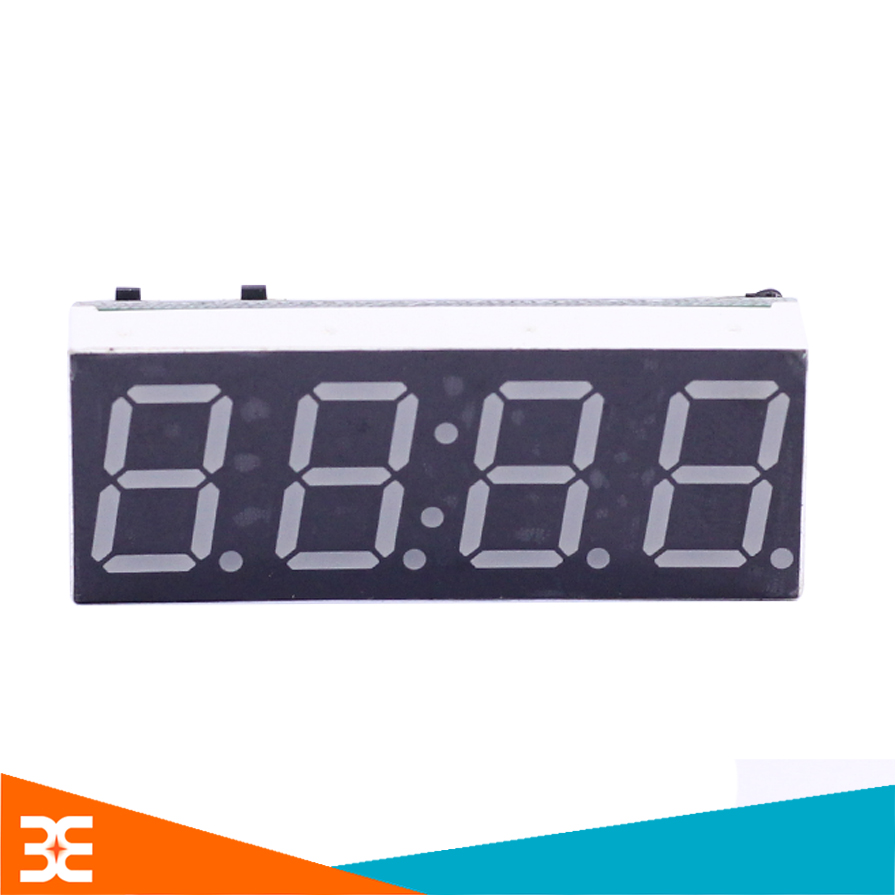

Module Đồng Hồ DS1302 0.56 inch

Module Đồng Hồ DS1302 0.56 inch

Vi điều khiển dựa trên thiết kế siêu nhỏ gọn. Rộng hỗ trợ điện áp hoạt động, có thể làm việc tại 3.8V ~ 30V điện áp, và với chức năng vôn kế, có thể đo được độ lớn của điện áp đầu vào.

Với một màn hình nhiệt độ chức năng, độ phân giải tối thiểu là 0,1 độ .Và sửa lỗi với một nhiệt độ chức năng thiết lập. Với chức năng sửa lỗi thời gian 24 giờ được cung cấp, nó có thể được cung cấp một lần mỗi 24 giờ sửa lỗi, phạm vi thiết lập -9 đến 9 giây(Lưu ý: Đối với tính năng này để làm việc, yêu cầu 24 giờ kể từ điện liên tục, nghĩa là, mỗi 24 giờ cho công việc lỗi thời gian sửa chữa).

Module Đồng Hồ DS1302 0.56 inch Sử dụng thời gian Chip DS1302, đi kèm với pin CR1220 back-up, điện xuống thời gian để đi. Và một 5ppm tinh thể có độ chính xác cao, thời gian chính xác, sai sót nhỏ.

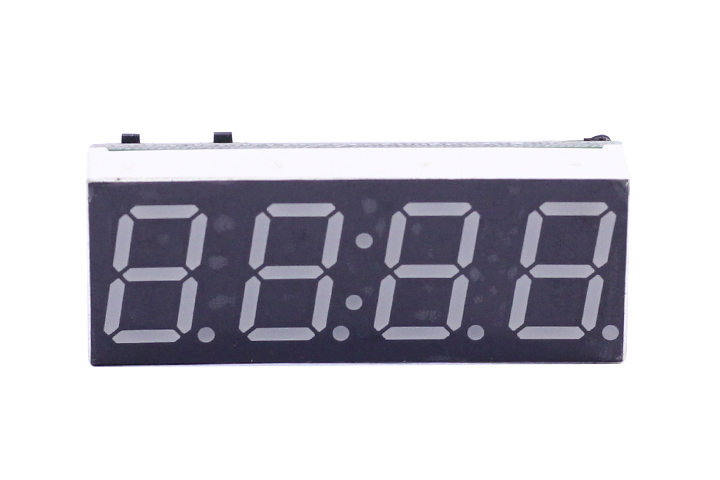

Module Đồng Hồ DS1302

Thông Số Kỹ Thuật

• Các chức năng: đo thời gian, nhiệt độ, điện áp đầu vào

• Điện áp hoạt động: 5 - 12V DC

• Dải đo nhiệt độ: -9 - 60०C

• Sai số điện áp đo: ±0.1V

• Kích thước module đồng hồ: 51x20x14 mm

Sơ Đồ Module Đồng Hồ DS1302

Hướng Dẫn Cài Đặt Module DS1302

• Phím A (nằm về phía pin CMOS):
• Dùng chuyển chế độ hiển thị
• Tăng/giảm giá trị thông số khi cài đặt.
• Phím B (nằm về phía jump nguồn):
• Dùng đưa module vào chế độ cài đặt:
  • AC: Tinh chỉnh nhiệt độ đo
  • AD: Nên để là 0
  • DD: Lựa chọn cách hiển thị:

        * 0: Luân phiên hiển thị thời gian – nhiệt độ – điện áp

        * 1: Giữ nguyên hiển thị thông số đo hiện tại

        * 2: Luân phiên hiển thị thời gian – nhiệt độ

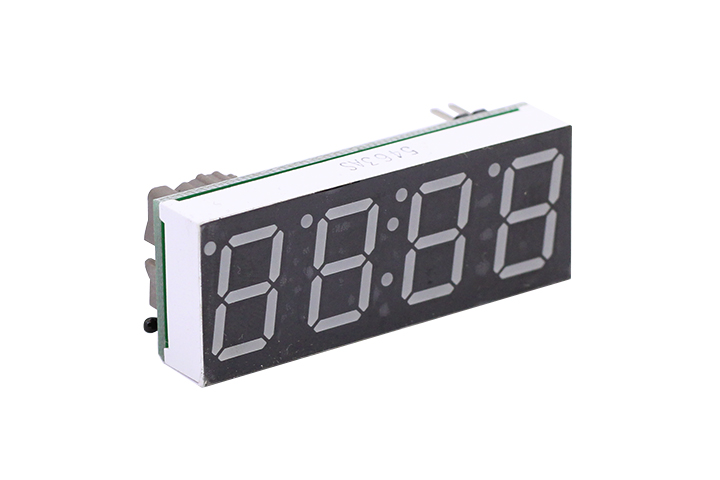

Mặt Bên Module Đồng Hồ DS1302

Mặt Sau Module Đồng Hồ DS1302
