Bộ Tạo Trễ Theo Chu Kì Hiển Thị Kỹ Thuật Số FA58

Đánh giá sản phẩm
149.000₫
Mã sản phẩm: K7F4-1
  • Khoảng thời gian có thể cài đặt: 0-999h, 0-999p, 0-999s
  • Tính năng: 18 Tính năng
  • Công suất: Rơ Le 20A, công suất <1800W
  • Kích thước phần lắp đặt: 71x40x24mm
Điện áp

Bộ Tạo Trễ Theo Chu Kì Hiển Thị Kỹ Thuật Số FA58

Bộ tạo trễ được sử dụng rất nhiều trong công nghiệp và đời sống. Được sử dụng để tắt, bật thiết bị điện theo chu kì đã cặt đặt.

Ví dụ: chúng ta có thể cài thiết bị điện được bật trong 1h20p15s và tắt trong 2h. Sau đó lại lặp lại vòng lặp. Thiết bị có độ bền và độ chính xác cao. Với giá thành hợp lý nên được sử dụng rất nhiều trong các thiết bị máy cần chu kì hoạt động được tự động hóa.

Bộ Tạo Trễ Theo Chu Kì Hiển Thị Kỹ Thuật Số FA58 có 2 phiên bản 12VDC và 220VAC, tùy với nhu cầu sử dụng, quý khách có thể lựa chọn loại sản phẩm phù hợp nhé.

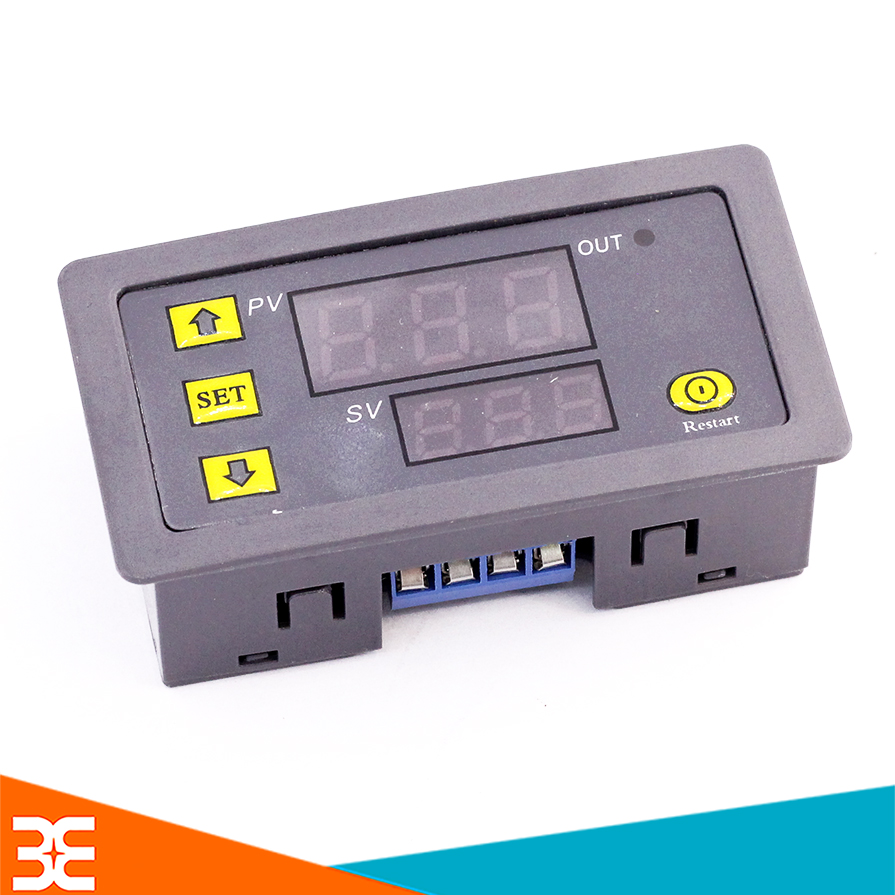

Bộ Tạo Trễ Theo Chu Kì Hiển Thị Kỹ Thuật Số FA58

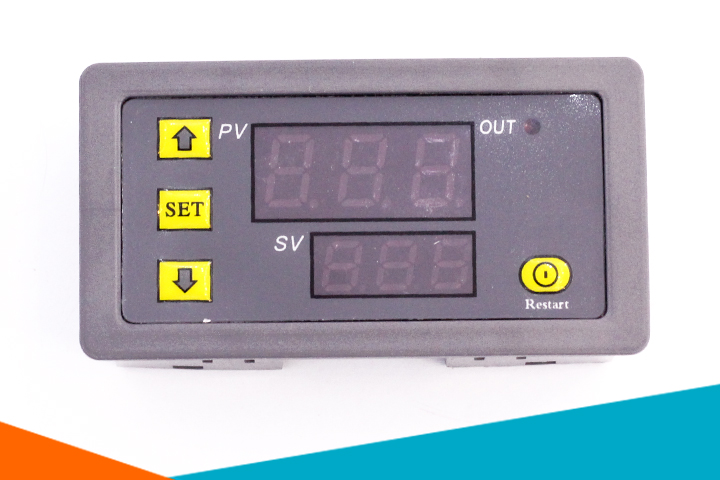

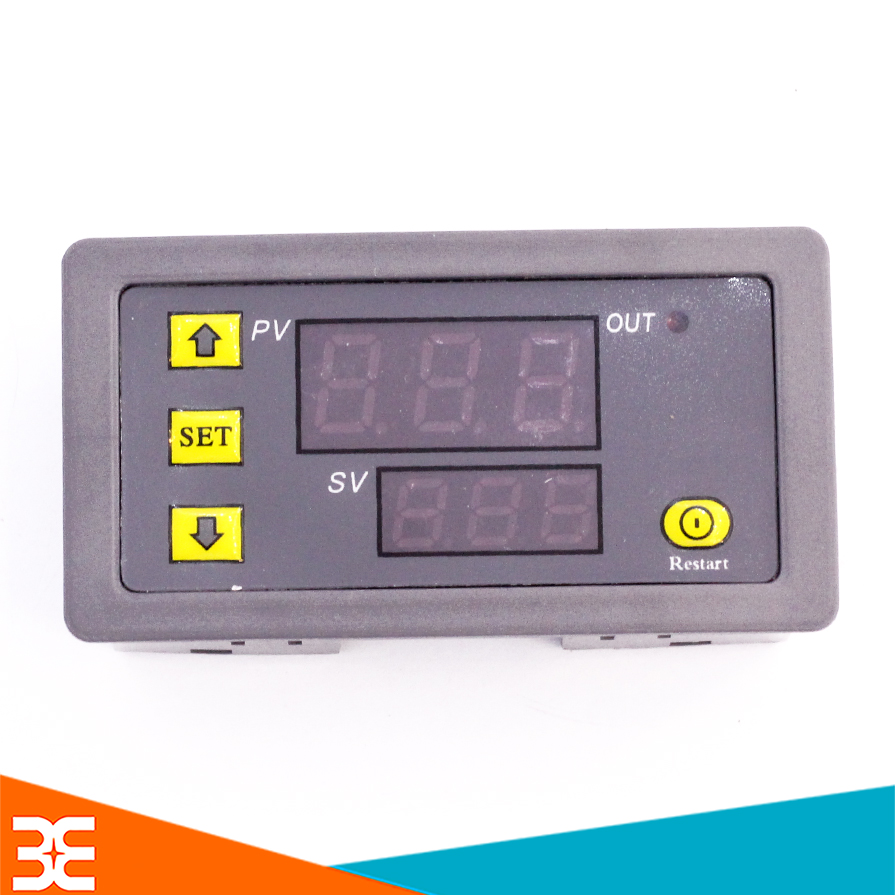

Hình ảnh mặt cài đặt và hiển thị của thiết bị

Thông Số Kỹ Thuật Bộ Tạo Trễ Theo Chu Kì:

  • Model: FA58

  • Khoảng thời gian có thể cài đặt: 0-999h, 0-999p, 0-999s

  • Công suất: Rơ Le 20A, công suất <1800W

  • Kích thước phần lắp đặt: 71x40x24mm

  • Sơ đồ kết nối:

  • 2 chân + - để cấp nguồn

  • Chân S0 và S1 là 2 chân relay, chức năng như 1 công tắc điện.

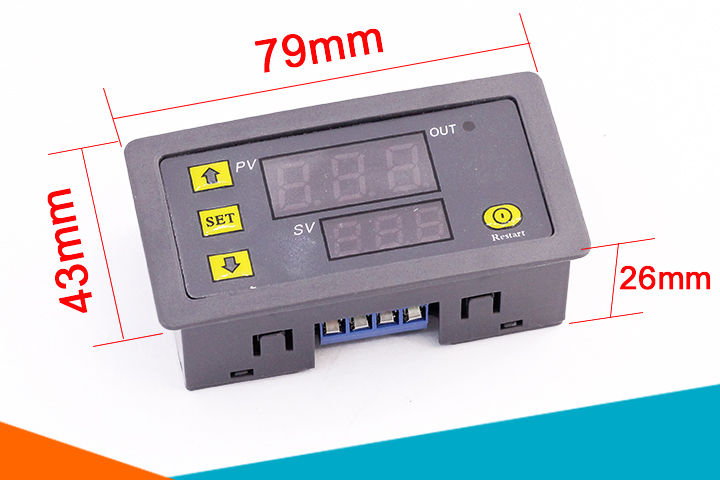

kích thước Bộ Tạo Trễ Theo Chu Kì

Kích thước của thiết bị

Hướng Dẫn Sử Dụng Bộ Tạo Trễ:

Cài đặt chế độ:

  • Nhấn giữ nút SET khoảng 6 giây cho đến khi led Đỏ hiển thị P0, nhấn nút SET để chuyển giữa 2 chế độ P0 và P1. Tương ứng với mỗi chế độ, nhấn nút mũi tên để tăng giảm giá trị hiển thị ở led Xanh.

  • P0: Cài chế độ thời gian:

    • P0 = 0: T1, T2 theo đơn vị là Giây

    • P0 = 1: T1, T2 theo đơn vị là Phút

    • P0 = 2: T1, T2 theo đơn vị là Giờ

  • P1: Chế độ bật tắt của Relay:

    • P1 = 0: Relay TẮT trong thời gian T1, sau đó BẬT hẳn.

    • P1 = 1: Relay BẬT trong thời gian T1, sau đó TẮT hẳn.

    • P1 = 2: Relay TẮT trong thời gian T1, sau đó BẬT trong thời gian T2, sau đó TẮT hẳn.

    • P1 = 3: Relay BẬT trong thời gian T1, sau đó TẮT trong thời gian T2, sau đó BẬT hẳn.

    • P1 = 4: Relay TẮT trong thời gian T1, sau đó BẬT trong thời gian T2, và lặp lại liên tục.

    • P1 = 5: Relay BẬT trong thời gian T1, sau đó TẮT trong thời gian T2, và lặp lại liên tục.

Cài đặt thời gian:

  • Nhấn nút SET để cài đặt thời gian T1, lúc này led Đỏ sẽ nhấp nháy, nhấn nút mũi tên để Tăng Giảm giá trị của T1.

  • Nhấn tiếp nút SET để cài đặt thời gian T2, led Xanh sẽ nhấp nháy, nhấn nút mũi tên để Tăng Giảm giá trị của T2.

  • Nhấn tiếp nút SET để lưu giá trị, chờ khoảng 5-6 giây để mạch tự lưu giá trị. Mạch sẽ tự hoạt động.

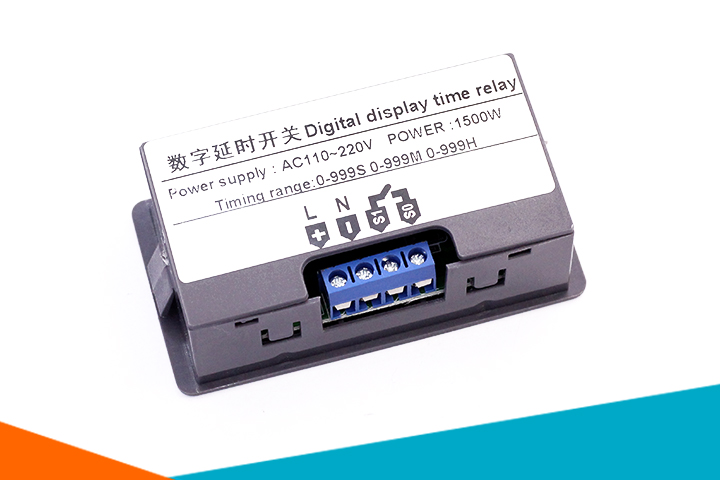

Bộ Tạo Trễ Theo Chu Kì 150W

Thông số mặt sau của loại 220V

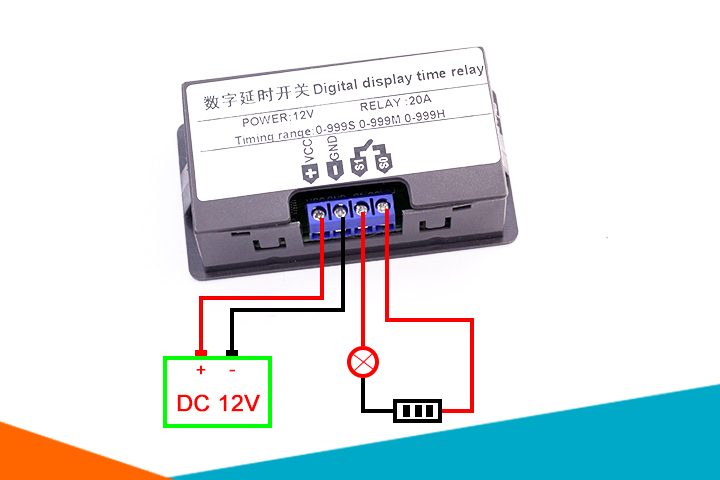

cách đấu nối Bộ Tạo Trễ Theo Chu Kì

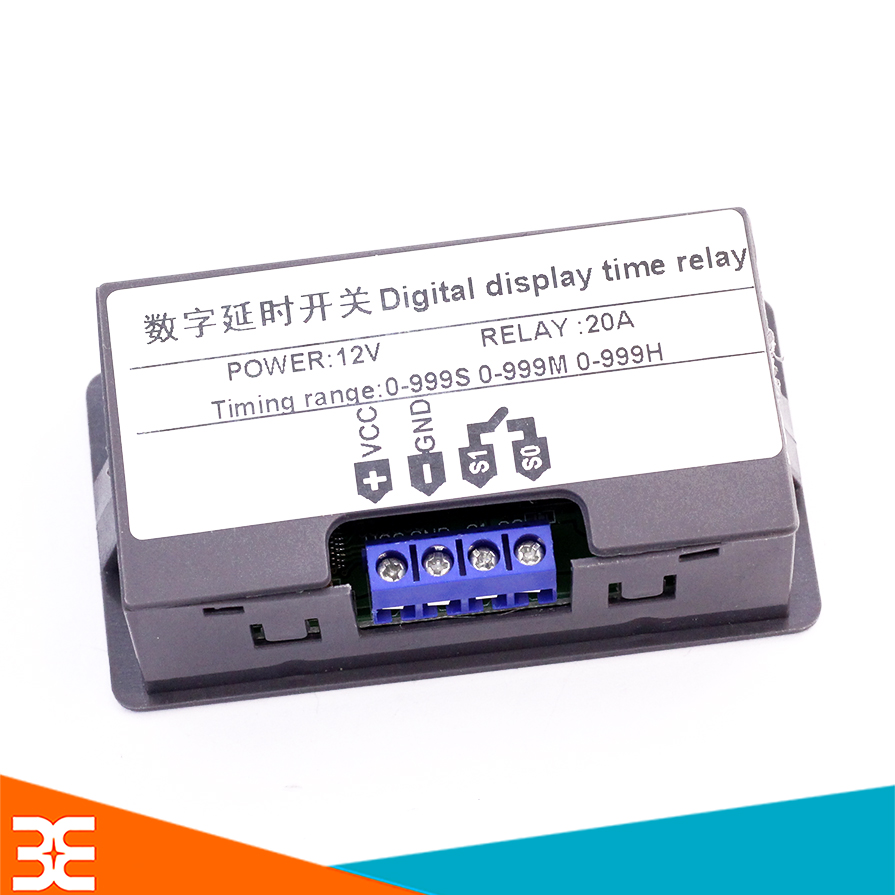

Thông số mặt sau và sơ đồ đấu nối của loại 12V

bộ-tạo-trễ-theo-chu-kì-hiển-thị-số

Sơ Đồ Kết Nối Module Với Nguồn 12V Và Tải Bóng Đèn 220V
