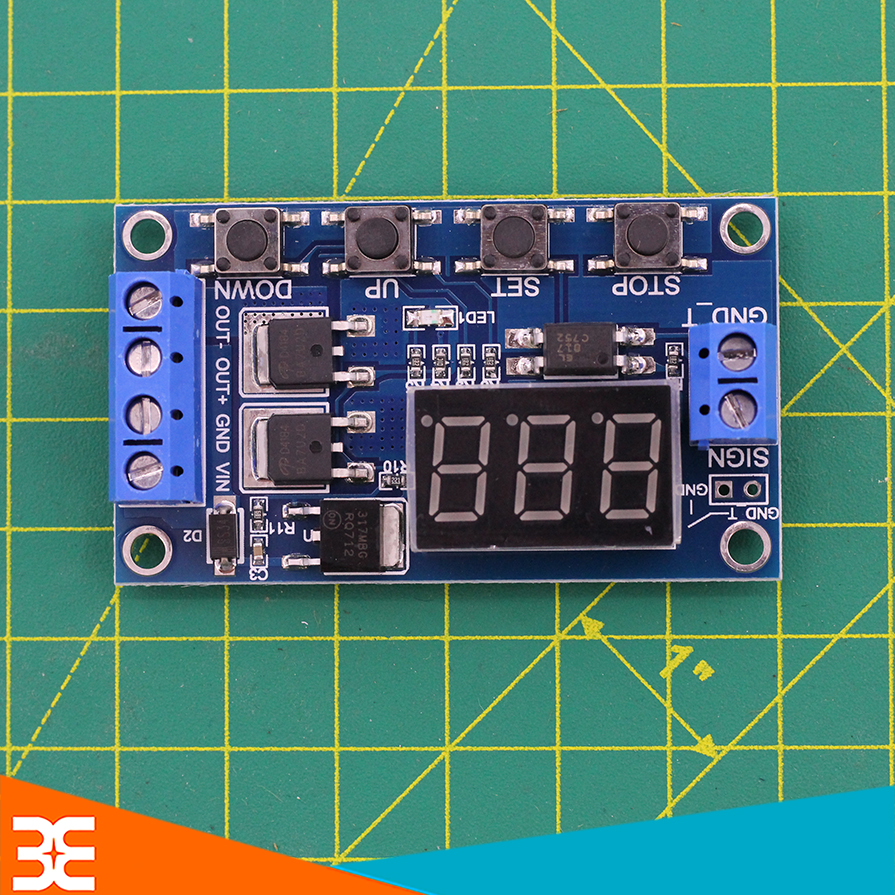

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET XY-J04 15A 400W V3

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET 15A 400W V3

Module tạo trễ sử dụng mosfet 15A 400W có thể tạo trễ từ 0 đến 999s sử dụng mosfet để đóng cắt. Module cải thiện khả năng chống nhiễu, khống tia lửa, nhiễm điện từ trong quá trình on/off.

Module thường được sử dụng để dóng cắt bóng đèn, động cơ, máy bơm, van điện tử,...

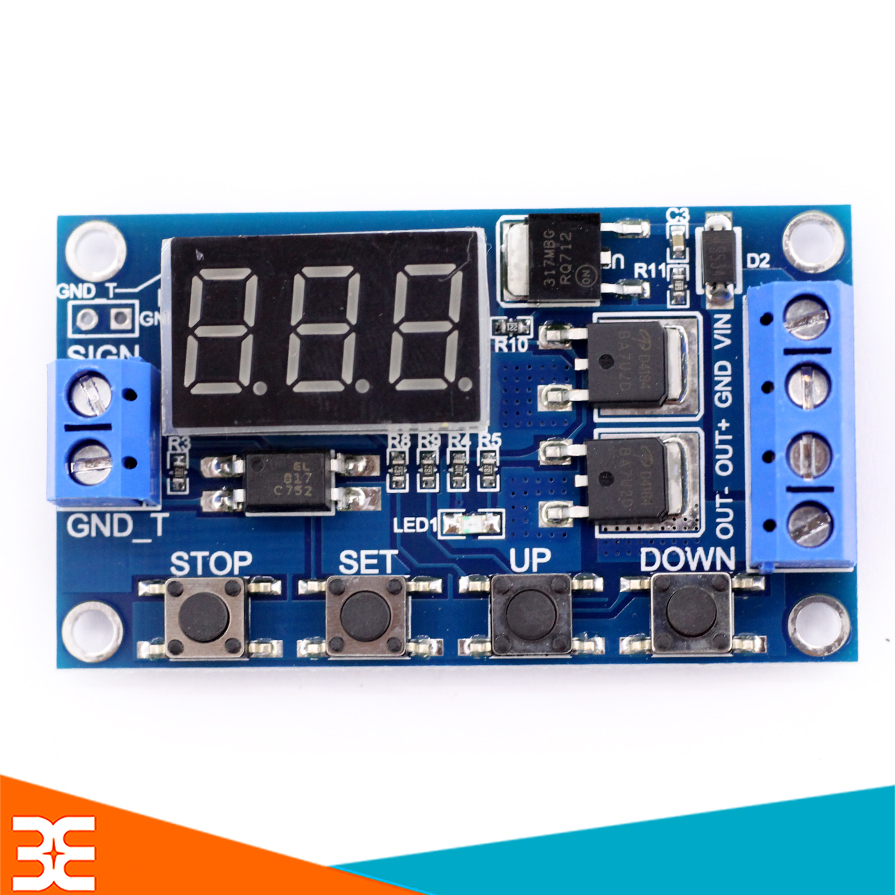

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET 15A 400W V3

Thông số Kỹ Thuật MODULE Tạo Trễ:

• Điện áp Vin: DC 5-30V
• Điện áp ra: DC 5-30V
• Dòng ra max: 15A
• Công suất max: 400w
• Thời gian tạo trễ từ: 0~ 999s sử dụng mosfet
• Nguồn kích: 3- 24V
• Kích thước: 6x 3.5x 1.1cm
• Khối lượng: 27g

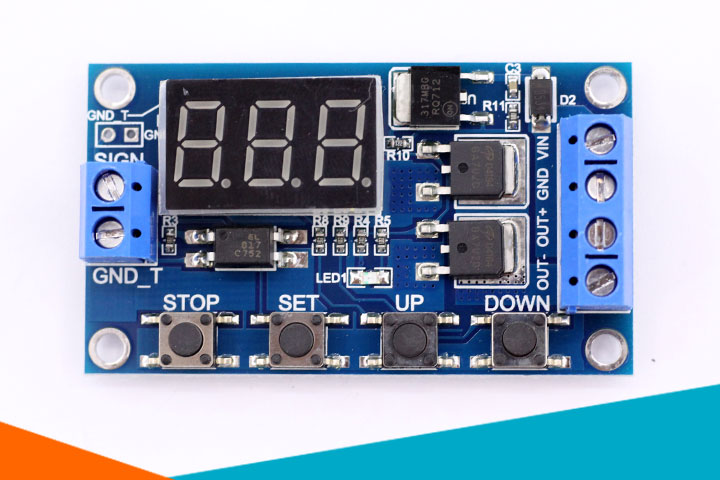

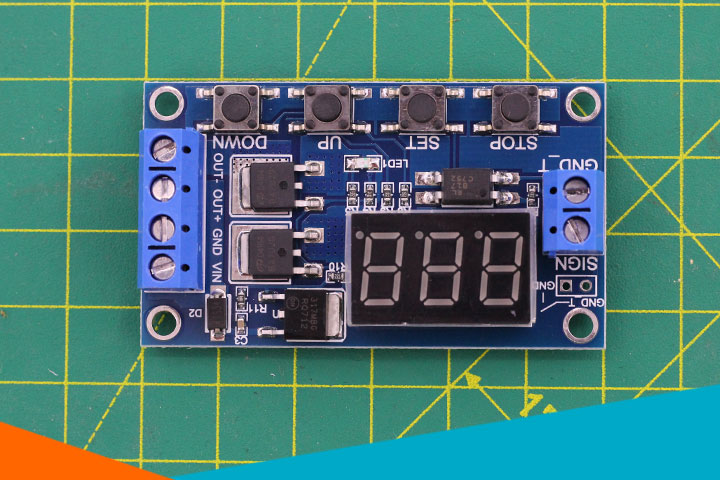

Trên Tay MODULE Tạo Trễ

Hướng Dẫn Sử Dụng MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET 15A 400W

Chế độ P1 : Sau khi  tín hiệu được kích hoạt, rơle sẽ bật thời gian OP và sau đó tắt, trong thời gian OP , thao tác sau đây

P1.1 : Tín hiệu được kích hoạt lại .

P1.2 : Bộ kích hoạt tín hiệu được định thời  lại một lần nữa

P1.3 : Bộ kích hoạt tín hiệu đặt lại lần nữa , rơle bị ngắt kết nối và thời gian bị dừng;

P-2 : đưa ra tín hiệu kích hoạt, sau khi rơle tắt thời gian CL , rơle sẽ bật thời gian OP , sau khi thời gian hoàn thành , rơle sẽ tắt;

P3.1 : Đưa ra tín hiệu kích hoạt, sau khi rơle bật thời gian OP , rơle tắt thời gian CL , sau đó lặp lại hành động trên, tín hiệu được đưa ra một lần nữa trong chu kỳ, rơle bị ngắt, thời gian dừng lại, có thể đặt số chu kỳ ( LOP );

P3.2 : Không yêu cầu tín hiệu kích hoạt sau khi bật nguồn, rơle bật thời gian OP , rơle tắt thời gian CL và hành động trên được quay vòng, có thể đặt số chu kỳ ( LOP );

P-4 : Chức năng giữ tín hiệu Nếu có tín hiệu kích hoạt, thời gian bị xóa, rơle vẫn bật, khi tín hiệu biến mất, rơle sẽ tắt sau khi định thời OP , trong thời gian đó, có tín hiệu và thời gian bị xóa;

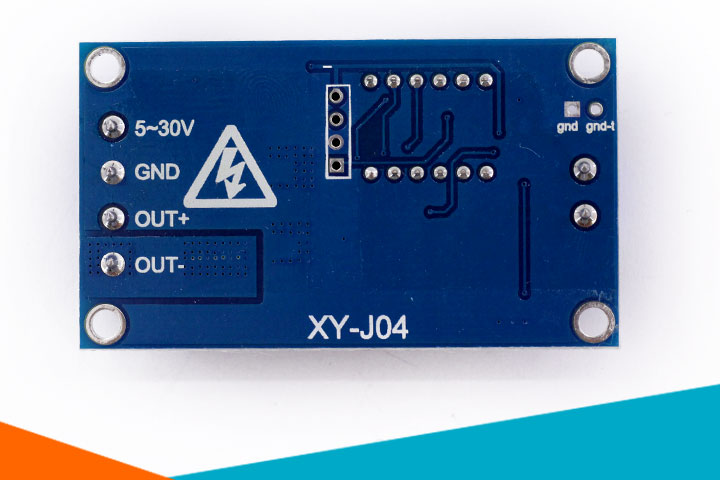

Mặt Sau MODULE Tạo Trễ

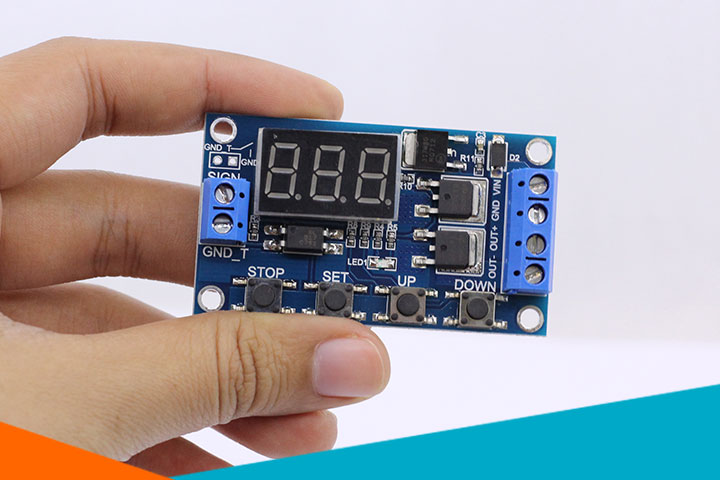

Kíc Thước MODULE Tạo Trễ MOSFET 15A 400W

Video hướng dẫn sử dụng MODULE Tạo Trễ - Chuyển Mạch Điều Khiển MOSFET 15A 400W V3:

Hướng dẫn sử dụng:

• Công dụng của các nút

  • STOP: phím này được sử dụng khi bạn muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng – khi nhấn phím này màn hình led sẽ hiển thị tình trạng hoạt động của mạch (ON hoặc OFF) để bạn có thể dễ dàng giám sát.

  • SET: phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ đang hoạt động của mạch (nhấn vào nút 1 lần)

  • UP: phím này được sử dụng để tăng giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

  • DOWN: phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

• Bạn có thể cài đặt các chức năng thời gian mở (OP), thời gian tắt (CL) và chu kì tắt mở (LOP) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện.
• Các chế độ của module

  • P1.1: tín hiệu kích chỉ hoạt động sau khi kết thúc chu kì đếm, và với chế độ này chỉ có 1 chu kì đếm OP.

  • P1.2: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ trở về 0 và tiếp tục đếm đến thời gian đã cài đặt – chế độ này chỉ có 1 chu kì đếm OP.

  • P1.3: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này chỉ có 1 chu kì đếm OP.

  • P-2: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ tiếp tục đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ kết thúc chu kì, và ở chế độ này tín hiệu kích thực hiện trong khi đang đếm sẽ không có tác dụng – chế độ này chỉ có 1 chu kì đếm OP và 1 chu kì đếm CL

  • P3.1: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.

  • P3.2: ở chế độ này không thể sử dụng tín hiệu kích, mạch chỉ đếm khi được cấp nguồn. Sau khi cấp nguồn, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn  – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.

  • P-4: ở chế độ này mạch chỉ đếm 1 chu kì mở OP, và mạch chỉ bắt đầu đếm khi tín hiệu được kích và không giữ, trường hợp tín hiệu kích được giữ liên tục ở mức cao mạch sẽ hoạt động ở chế độ mở nhưng bộ đếm sẽ không hoạt động, khi tín hiệu kích được thả mạch sẽ bắt đầu đếm đến thời gian mở (OP) đã cài đặt và kết thúc chu kì, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì bộ đếm sẽ được đặt về 0 và giữ nguyên giá trị đếm là 0 nếu tín hiệu kích được giữ.
