Module Đo Dòng ACS712 5A

Đánh giá sản phẩm
55.000₫ 80.000₫
Mã sản phẩm: PVX82690
Tags:

Trọng lượng: 15 g

Tình trạng: Mới 100%
Xuất xứ: China
Bảo đảm chất lượng
Giao hàng toàn quốc

Module Đo Dòng ACS712 5A

Như tên gọi, Module sử dụng IC ACS712 để đo dòng điện, có thể đo cả dòng AC và DC. Module vô cùng nhỏ nhẹ và dễ dàng sử dụng. IC ACS712 là IC cảm biến dòng điện dùng hiệu ứng Hall , ACS sẽ xuất Vout biến đổi tuyến tính với dòng cần đo

Module-Đo-Dòng-ACS712-30A

Module Đo Dòng ACS712 30A

Thông Số Kỹ Thuật:

  • Điện áp nuôi module : 5 VDC
  •  Độ nhạy đối với

    • ACS 712-05B (5 Ampe):   180 – 190 mV/A

    • ACS 712-20A (20 Ampe): 96 – 104 mV/A

    • ACS 712-30A (30 Ampe): 64 – 68 mV/A

  • Nhiệt độ hoạt động : - 40 đến 80 độ C
  • Thời gian chuyển đổi : 5µs
  • Điện áp đầu ra ổn định

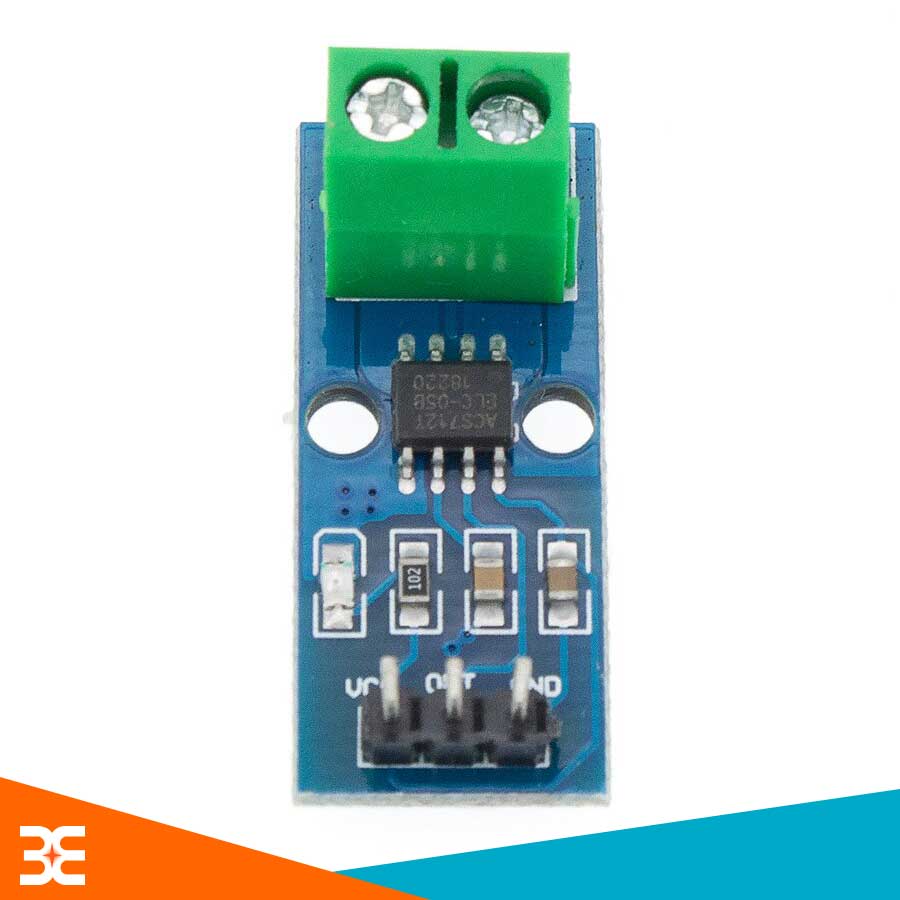

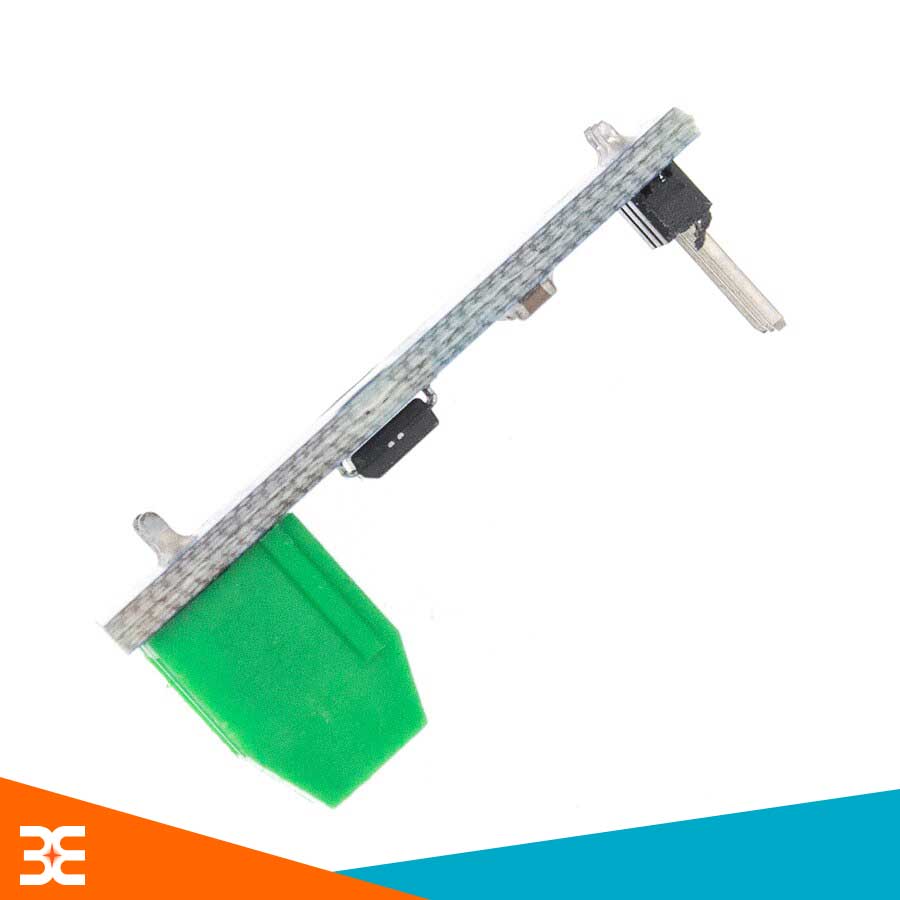

Module-Đo-Dòng-ACS712

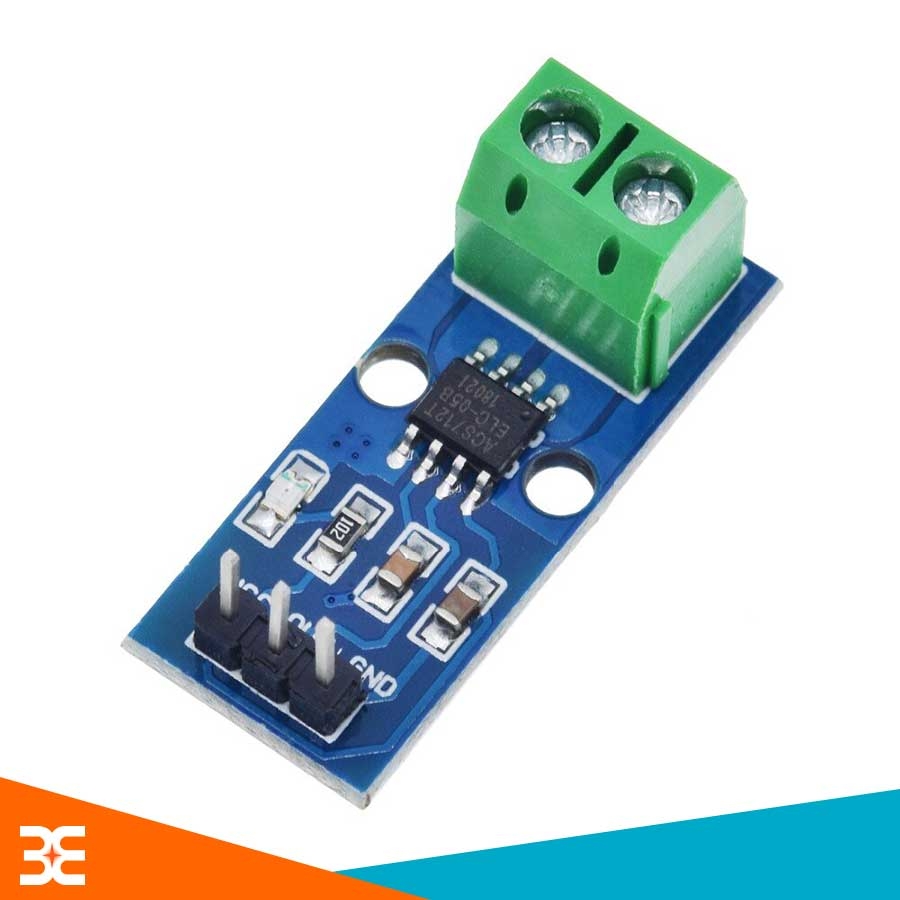

Module Đo Dòng ACS712

Datasheet : ACS712

 Hướng dẫn sử dụng

  • Sơ đồ nối chân:
Chân Arduino Chân module ACS712
5V VCC
GND GND
A0 OUT



ACS712

Module Đo Dòng 30A

  • Cổng kết nối 1 của ACS712  ------->    Chân 1 của Motor
  • Cổng kết nối 2 của ACS712  ------->   Nguồn cấp điện dương
  • Chân 2 của Motor          ------->   Chân âm của nguồn điện

ACS712-30A

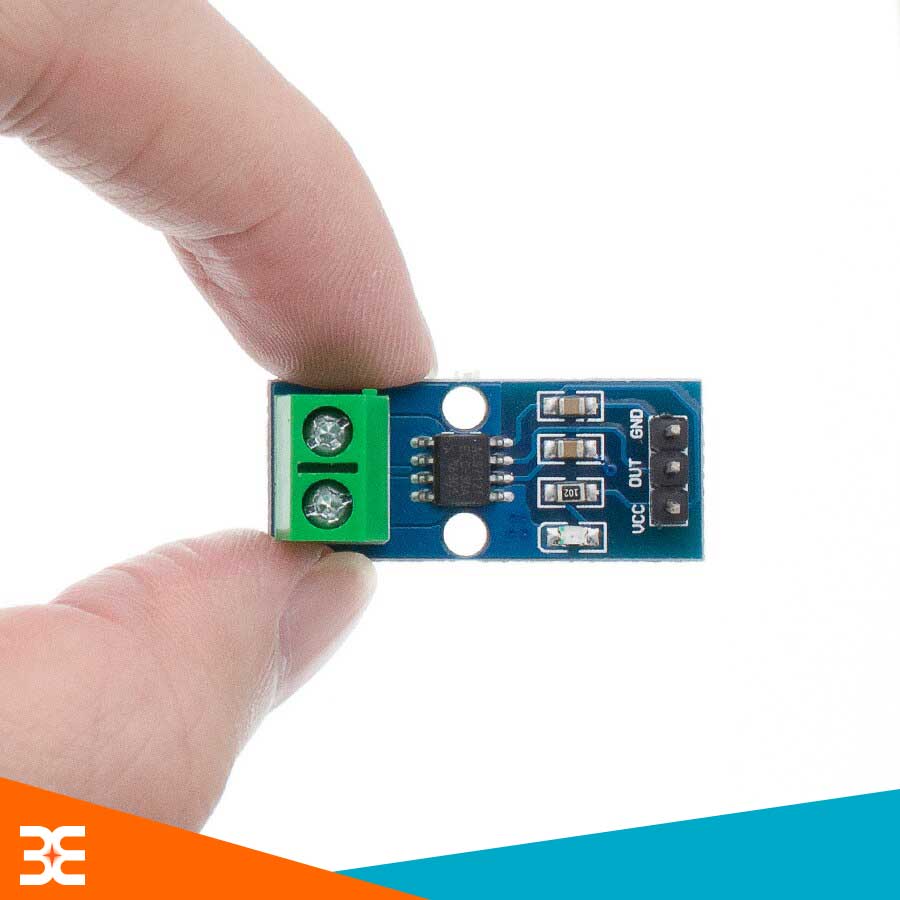

Trên Tay Module Đo Dòng ACS712 30A

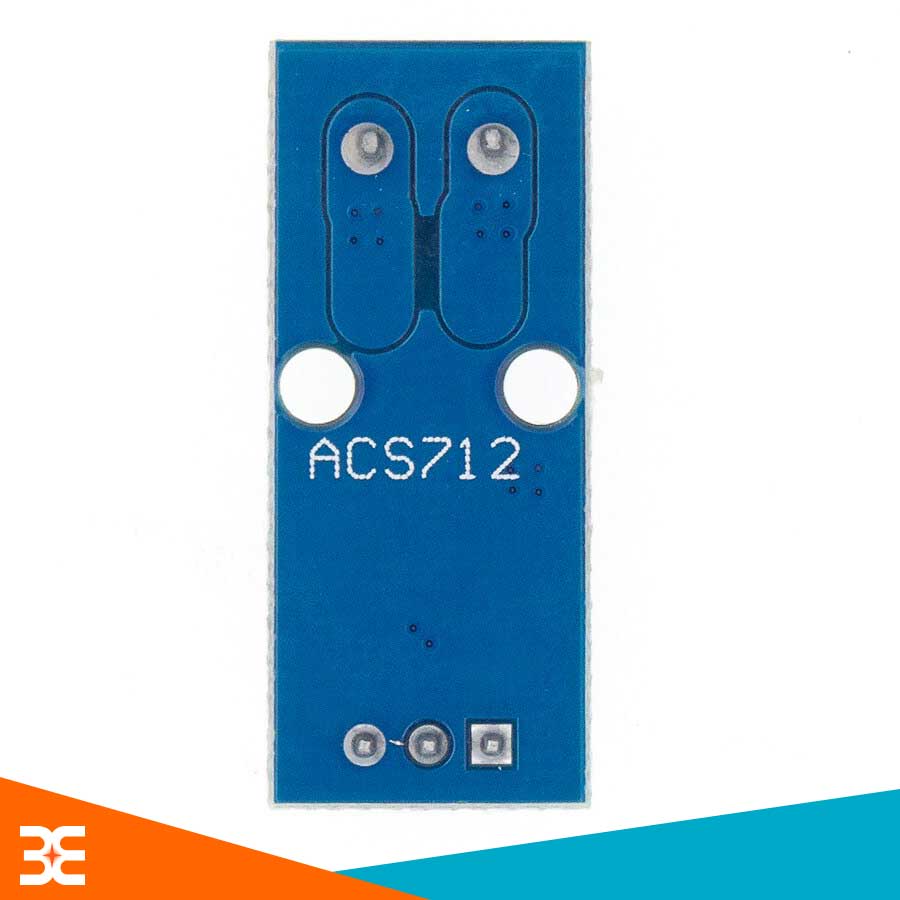

Mặt Sau Module Đo Dòng ACS712 30A

  •  Code Test:
    const int sensorIn = A0;
    int mVperAmp = 185; // lay trong datasheet cua 20A va 30A lay tuong ung


    double Voltage = 0;
    double VRMS = 0;
    double AmpsRMS = 0;



    void setup(){
     Serial.begin(9600);
    }

    void loop(){


     Voltage = getVPP();
     VRMS = (Voltage/2.0) *0.707 ; //gia tri Vdd
     AmpsRMS = (VRMS * 1000)/mVperAmp-0.125;
     Serial.print(AmpsRMS);
     Serial.println(" Amps RMS");

    }

    float getVPP()
    {
      float result;

      int readValue;             //gia tri cam bien
      int maxValue = 0;          // gia tri toi da
      int minValue = 1024;          // gia tri toi thieu

       uint32_t start_time = millis();
       while((millis()-start_time) < 500) //lay mau 1 giay
       {
           readValue = analogRead(sensorIn);
           // see if you have a new maxValue
           if (readValue > maxValue)
           {
               /record the maximum sensor value/
               maxValue = readValue;
           }
           if (readValue < minValue)
           {
               /record the minimum sensor value/
               minValue = readValue;
           }
       }

       // Subtract min from max
       result = ((maxValue - minValue) * 5.0)/1024.0;

       return result;
     }
