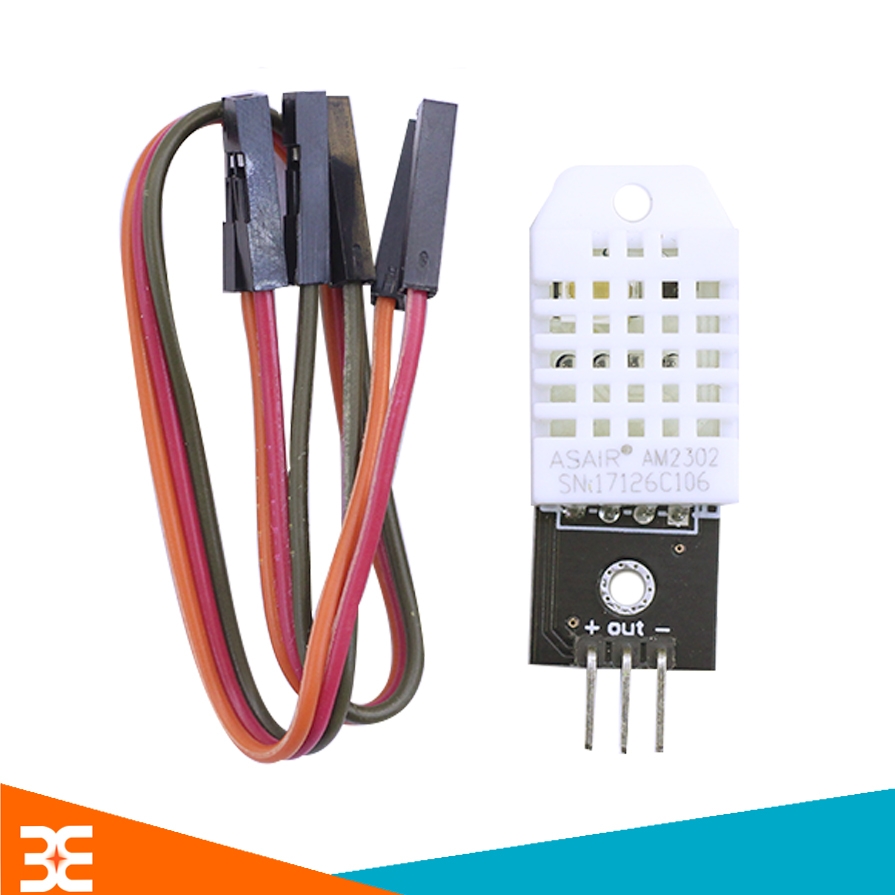

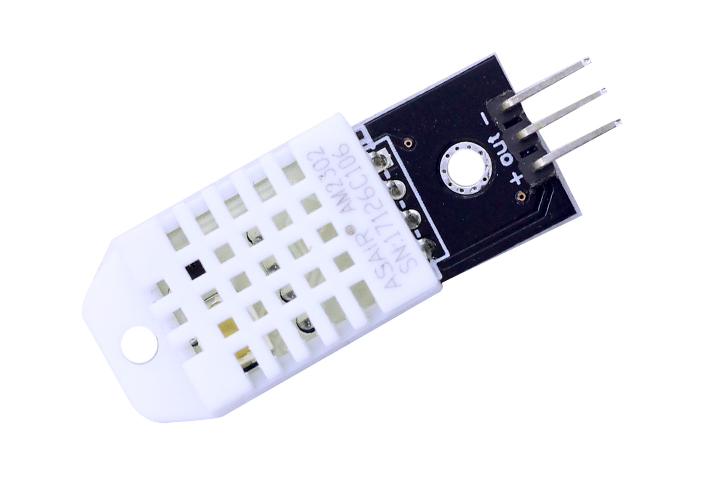

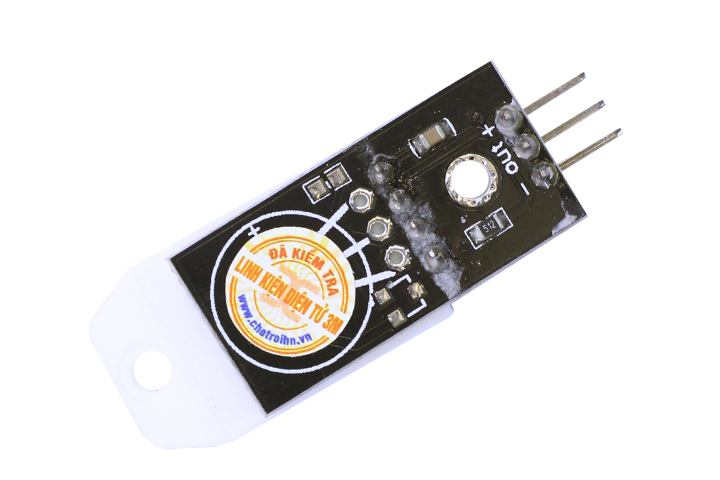

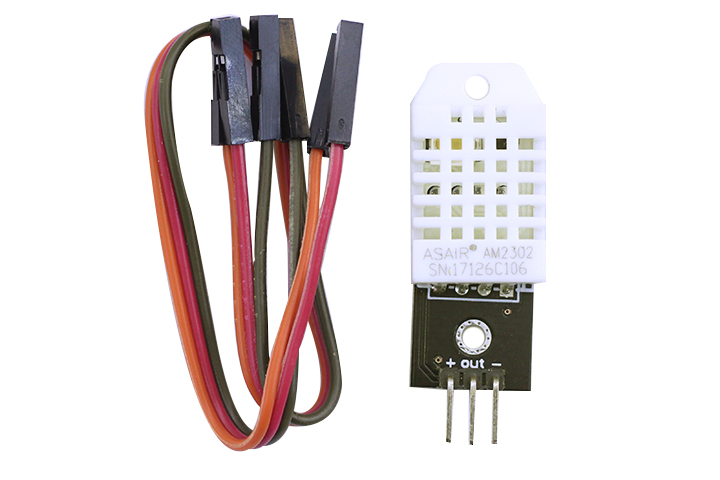

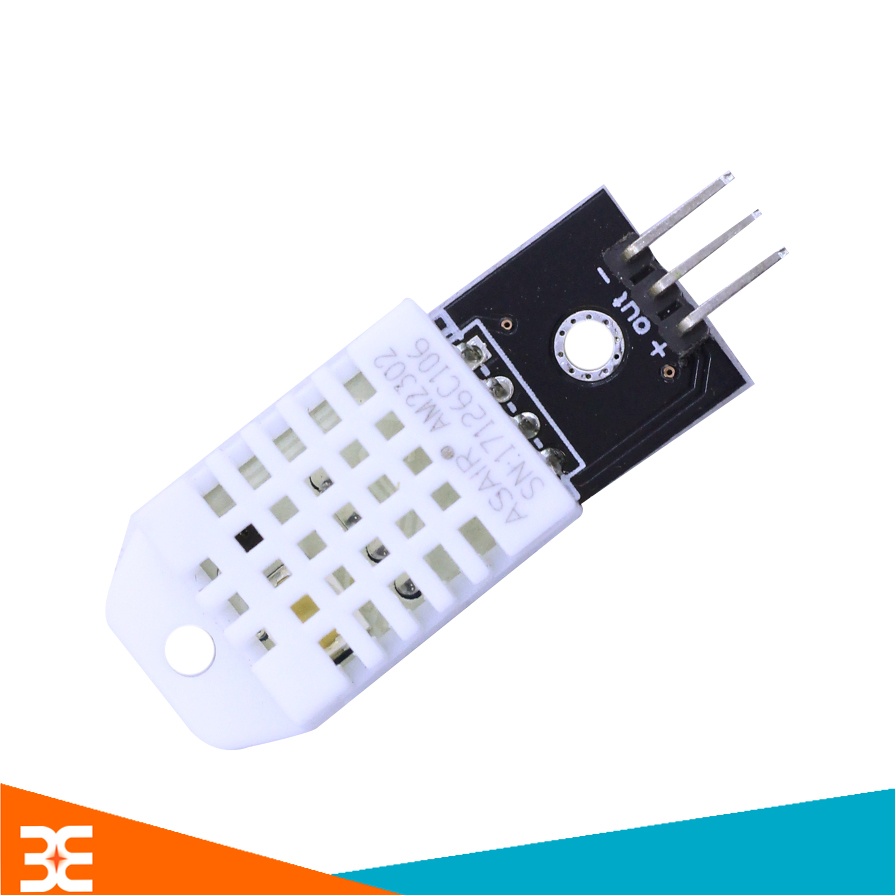

Module Cảm Biến Nhiệt Độ - Độ Ẩm DHT22

Module Cảm Biến Nhiệt Độ - Độ Ẩm DHT22

Cảm biến độ ẩm và nhiệt độ DHT22 là cảm biến rất thông dụng hiện nay vì chi phí rẻ và rất dễ lấy dữ liệu thông qua giao tiếp 1 wire (giao tiếp digital 1 dây truyền dữ liệu duy nhất), so với DHT11 là phiên bản rẻ hơn thì DHT22 có độ chính xác cao hơn, khoảng đo rộng hơn DHT11 rất nhiều.

Thông Số Kỹ Thuật Của  Module Cảm Biến Nhiệt Độ - Độ Ẩm DHT22

• Điện áp hoạt động: 3.3V – 5.5V.

• Dải do độ ẩm: 0 - 100%.

• Sai số độ ẩm: ±2%.

• Dải đo nhiệt độ module cảm biến: -40 – 80^oC.

• Sai số nhiệt dộ: ±0.5^oC.

Chức Năng Chân Của Module DHT22

• Chân +   :  chân nối nguồn (5V).

• Chân out : DATA chân dữ liệu vào ra.

• Chân -     : GND chân nối mass (0V).

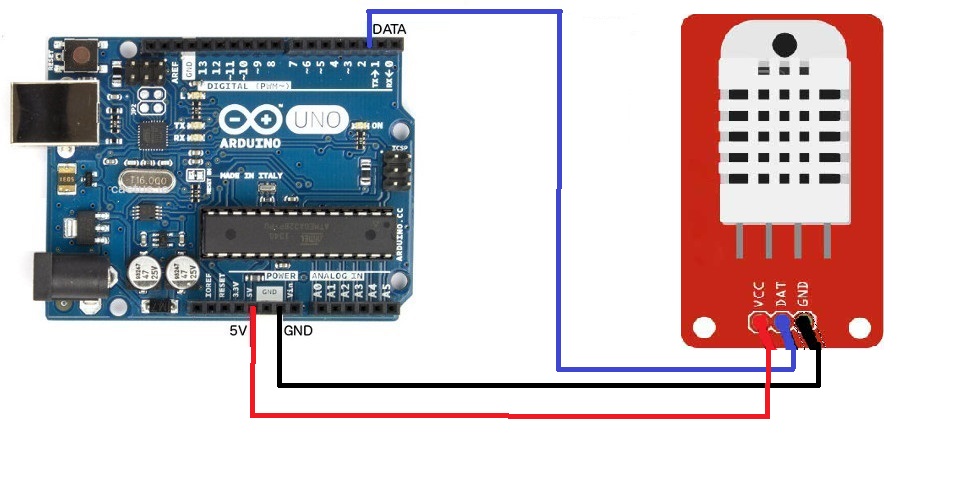

Sử Dụng Module DHT22 Kết Hợp Arduino Uno R3.

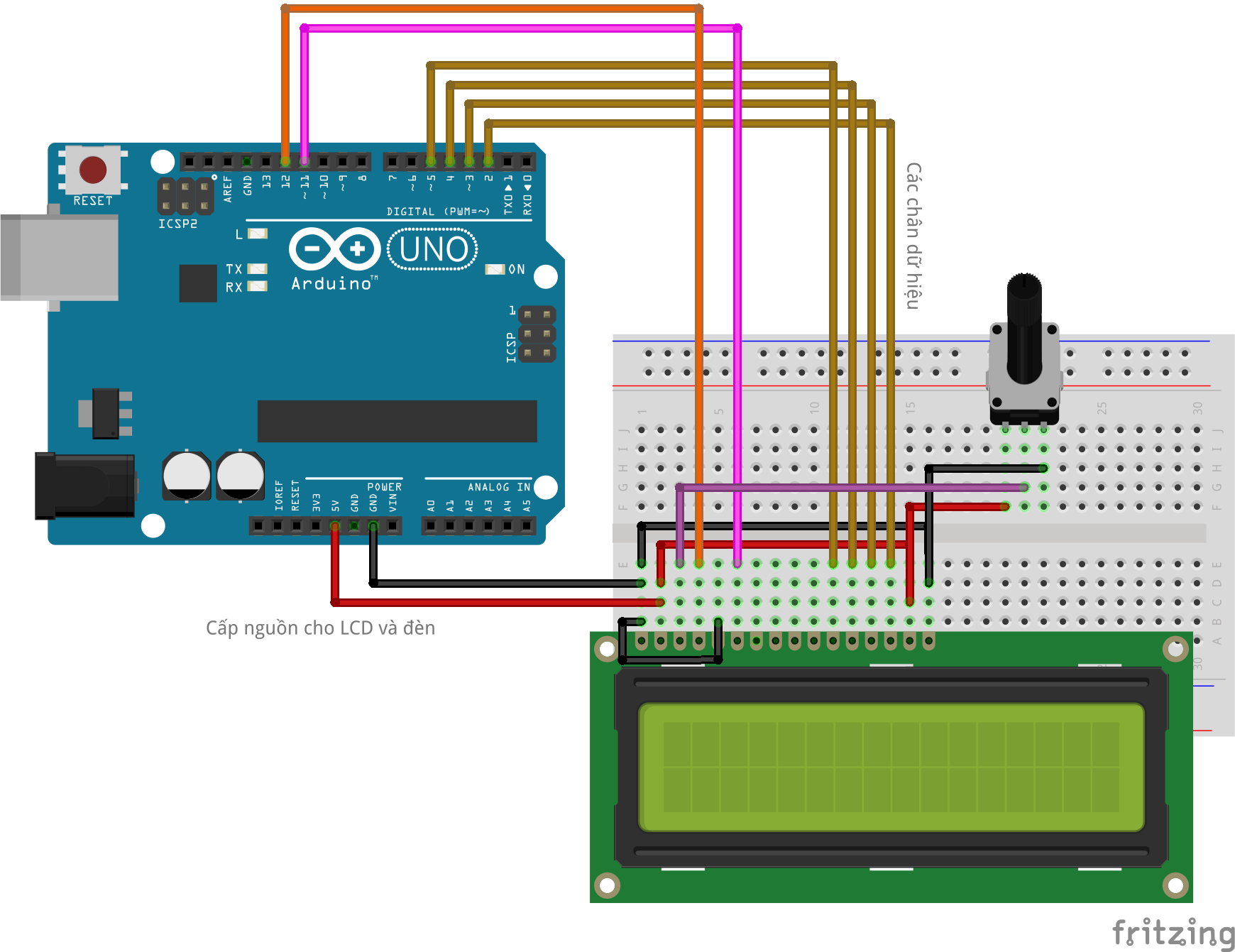

 Hiển thị nhiệt độ và độ ẩm qua Serial và LCD

Code:

#include <DHT.h>
#include <LiquidCrystal.h>

const int dhtPin = 6; // gán chân đọc tín hiệu là chân 6
const int dhtType = DHT22;  // chọn loại DHT

DHT dht( dhtPin,dhtType);
LiquidCrystal lcd (12,11,5,4,3,2);

void setup(){
  lcd.begin(16,2);
  Serial.begin(9600);
  Serial.println("Test DHT22");
  dht.begin();
}

void loop(){
  float h = dht.readHumidity(); // đọc độ ẩm
  float t = dht.readTemperature(); // đọc nhiệt độ

  // Hiển thị trên Serial
  Serial.print(" Nhiệt độ : "); Serial.print(t); Serial.println(" *C ");
  Serial.print(" Độ ẩm : ");Serial.print(h); Serial.println(" % ");
  Serial.println(" ");
  delay(500);

  // Hiển thị trên LCD 16x2
  lcd.setCursor(0,0);
  lcd.print(" NHIET DO: "); lcd.print(t) ; lcd.print(" *C ");
  lcd.setCursor(0,1);
  lcd.print(" DO AM: "); lcd.print(h) ; lcd.print(" %");
  delay(500);
}

• Thư viện DHT : https://drive.google.com/file/d/0BzV150Ss6Z6LdkNiOWlaQk9KbVk/view?usp=sharing
