Module Buck DC-DC LCD Hiển Thị Điện Áp - Dòng Điện Vin 5V-23VDC MP2307

Đánh giá sản phẩm
120.000₫
Mã sản phẩm: K11C17-1

Điện áp vào: 5V - 23V

Điện áp ra: 0V - 15V

Màn hình hiển thị LCD: tinh thể lỏng STN


Vỏ

Module Buck DC - DC 3A LCD Hiển Thị Điện Áp

Module buck dc - dc 3Amạch giảm áp một chiều với chức năng tránh tình trạng cháy nổ khi sử dụng quá tải. Người dùng có thể điều chỉnh điện áp vào bằng nút bấm, mỗi lần nhấn là thay đổi 0.04V.



module-buck-dc-dc

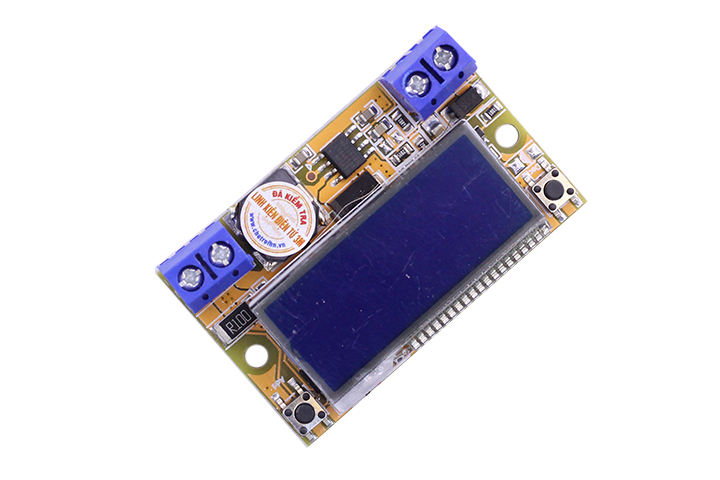

Module buck dc-dc 5VDC



Thông số kỹ thuật của mạch chuyển đổi dc - dc:

  • Điện áp vào: 5V - 23V
  • Điện áp ra: 0V - 15V
  • Dòng điện ra: Max = 3A
    • Nếu sử dụng trong thời gian dài nên để dòng là 2A.
  • Độ chính xác 1%, hiển thị tối thiểu 0,01, đơn vị A, 10mA sẽ không hiển thị.
  • Hiệu suất chuyển đổi cao: 96% MAX
  • Điều chỉnh tải: S (I) ≤ 0.8%
  • Điều chỉnh điện áp S (u) ≤ 0.8%
  • Phân loại:
    • có vỏ mica
    • không có vỏ mica
  • Màn hình hiển thị LCD: tinh thể lỏng STN
  • Kích thước: 50 * 30 * 10
  • Trọng lượng: khoảng 30g

Lưu ý: Điện áp đầu vào nên là 20V để tuổi thọ mạch buck là tốt nhất



module-buck-dc-dc

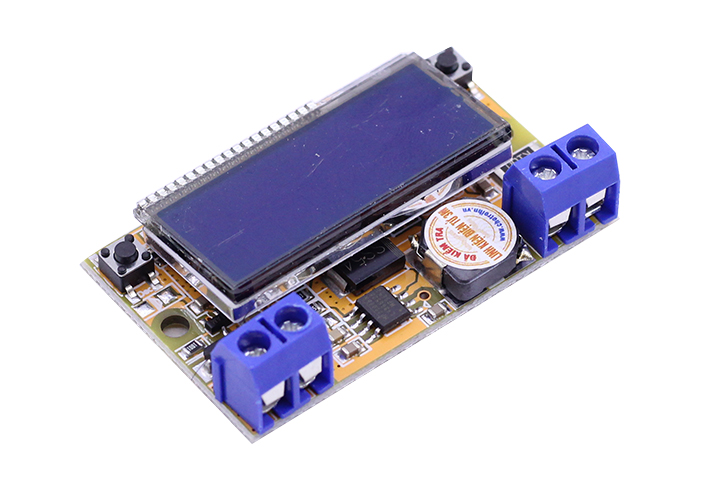

Chi Tiết Module buck dc-dc



Chức năng của mạch chuyển đổi dc-dc:

  • Sử dụng trong các mạch chuyển đổi nguồn dc- dc
  • Sử dụng trong các mạch điện tử hạ áp cao xuống hạ áp thấp



Cách sử dụng mạch buck:

  • Ban đầu mạch chuyển đổi dc-dc ở tình trạng tắt nguồn,
  • Giữ nút bên trái để kết nối với nguồn điện khi đó màn hình LCD bắt đầu nhấp nháy
  • Nhả nút bên trái để đo điện áp ra
  • Nếu điện áp đo được cao hơn 5V, nhấn nút bên trái để giảm xuống 5V
  • Nếu điện áp thấp hơn 5V, bấm nút phải để tăng lên 5V
  • Mỗi lần bấm nút là có thể thay đổi điện áp 0,04V. Nhấn lâu hơn 1s để điều chỉnh điện áp theo nhu cầu nhanh hơn.



module-buck-dc-dc

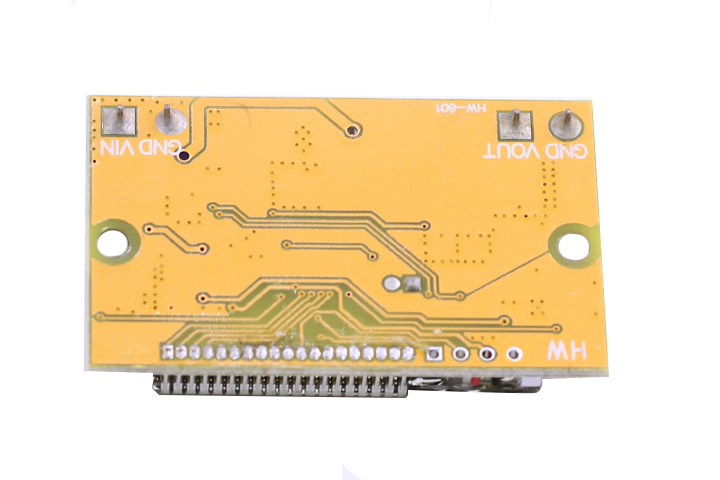

Mặt Sau Module buck dc-dc 5VDC



Lưu ý: đấu đúng cực điện áp vào và ra tránh tình trạng hỏng thiết bị.
