Điện áp hoạt động: 2.3V – 5V DC
Số chức năng điều khiển: 10 chức năng
Công nghệ: CMOS, tiêu thụ điện năng thấp
Kiểu đóng gói: DIP-16, 16 chân cắm

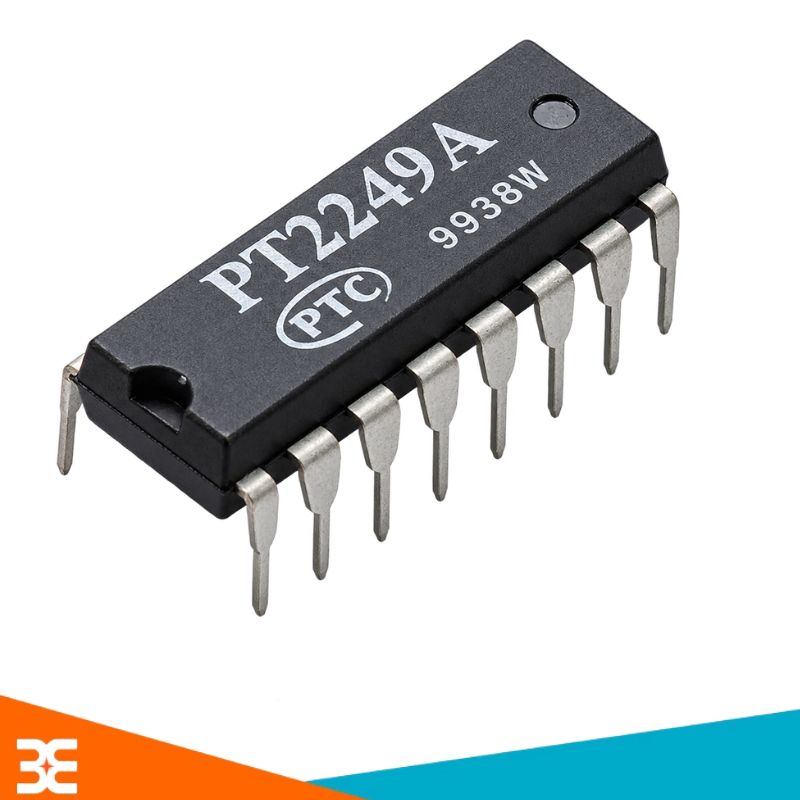

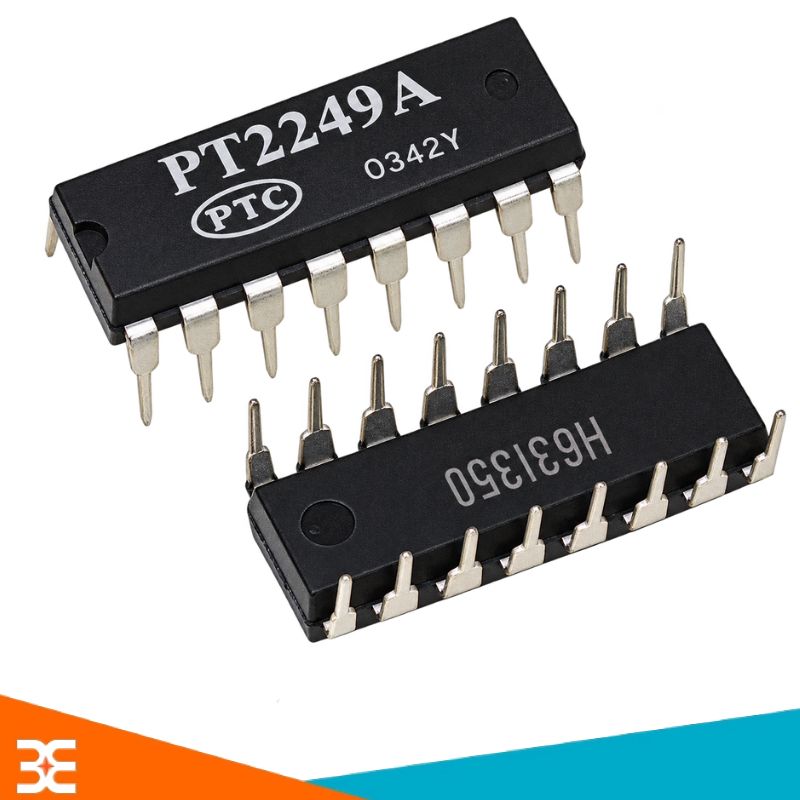

IC Thu Hồng Ngoại PT2249A DIP-16 Chân Cắm là vi mạch thu và giải mã tín hiệu điều khiển từ xa bằng hồng ngoại (Infrared Remote Control Receiver), được thiết kế để hoạt động kết hợp với IC phát mã hóa PT2248. Sản phẩm sử dụng công nghệ CMOS, có khả năng tiêu thụ điện năng thấp và hỗ trợ xử lý tín hiệu điều khiển với độ ổn định cao. IC có thể điều khiển 10 chức năng, đồng thời hỗ trợ nhiều dạng tín hiệu đầu ra phục vụ các ứng dụng điều khiển thiết bị điện tử.
Giải mã tín hiệu hồng ngoại: Xử lý dữ liệu điều khiển được truyền từ bộ phát tương thích.
Hỗ trợ 10 chức năng điều khiển: Phù hợp với nhiều ứng dụng điều khiển thiết bị điện tử.
Xử lý nhiều lệnh đồng thời: Có khả năng xuất tín hiệu tương ứng với tối đa 5 chức năng cùng lúc.
Công nghệ CMOS: Tiêu thụ điện năng thấp, phù hợp với các hệ thống điều khiển điện áp thấp.
Điện áp hoạt động 2.3V – 5V DC: Thuận tiện khi tích hợp trong các mạch điện tử.
Hỗ trợ nhiều dạng đầu ra: Bao gồm tín hiệu xung đơn (Single Pulse) và xung duy trì (Hold Pulse).
Tích hợp bộ lọc tín hiệu: Có chức năng kiểm tra mã và lọc nhiễu kỹ thuật số.
Thiết kế DIP-16: Dễ dàng lắp đặt, thử nghiệm và thay thế.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | IC Thu Hồng Ngoại PT2249A |
| Mã IC | PT2249A |
| Nhà sản xuất thiết kế | Princeton Technology Corp. (PTC) |
| Loại IC | Infrared Remote Control Receiver |
| Chức năng | Giải mã tín hiệu điều khiển từ xa IR |
| Điện áp hoạt động | 2.3V – 5V DC |
| Công nghệ | CMOS |
| Số chức năng điều khiển | 10 chức năng |
| Số chức năng xử lý đồng thời | Tối đa 5 |
| Tín hiệu đầu ra | Single Pulse, Hold Pulse |
| Bộ dao động | RC |
| Chức năng lọc nhiễu | Digital Filtering, Code Checking |
| IC phát tương thích | PT2248 |
| Kiểu đóng gói | DIP-16 |
| Số chân | 16 chân |
| Kiểu lắp đặt | Chân cắm xuyên lỗ (Through-Hole) |
IC Thu Hồng Ngoại PT2249A được sử dụng trong các ứng dụng như:
Điều khiển TV: Ứng dụng trong mạch nhận và giải mã lệnh điều khiển từ xa.
Thiết bị âm thanh: Sử dụng trong các hệ thống điều khiển ampli và thiết bị âm thanh tương thích.
Đầu phát video: Ứng dụng trong bộ điều khiển đầu VCD, DVD và thiết bị điện tử dân dụng.
Mạch điều khiển hồng ngoại: Kết hợp với IC phát PT2248 để xây dựng hệ thống điều khiển IR.
Nghiên cứu điện tử: Phù hợp với các dự án thực hành và tìm hiểu nguyên lý mã hóa, giải mã tín hiệu.
Sửa chữa thiết bị: Thay thế linh kiện trong các mạch thu điều khiển từ xa tương thích.
Sử dụng nguồn điện phù hợp với thông số kỹ thuật của IC.
Kiểm tra sơ đồ chân trước khi lắp đặt và cấp nguồn.
Đảm bảo tín hiệu truyền từ bộ phát có định dạng mã tương thích với bộ giải mã.
Lựa chọn điện trở và tụ điện cho bộ dao động RC theo hướng dẫn trong datasheet.
IC PT2249A không tích hợp phần tử quang thu hồng ngoại; cần sử dụng mạch thu và xử lý tín hiệu IR phù hợp.
Không nhầm lẫn PT2249A với các IC thu RF hoặc IC giải mã có giao thức khác.
Kiểm tra chính xác phiên bản IC trước khi thay thế vì một số biến thể PT2249A có cấu hình đầu ra khác nhau.
