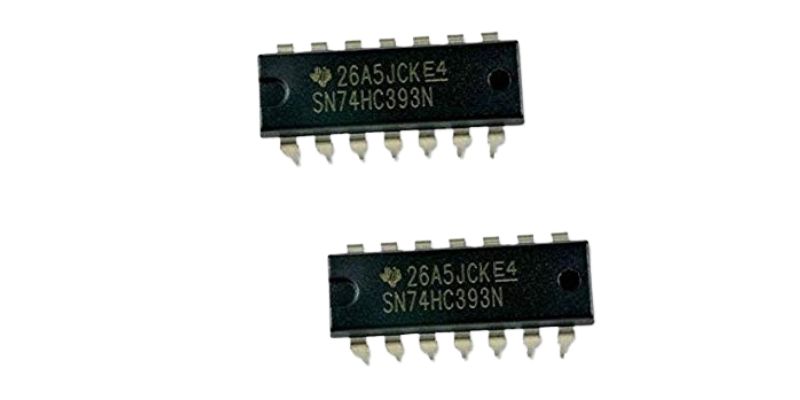

IC 74HC393 Dip 14 (Bộ đếm nhị phân 4 bit kép)

IC 74HC393 DIP-14 là một mạch tích hợp số thuộc họ CMOS, được sử dụng rộng rãi trong các hệ thống điện tử kỹ thuật số, là một bộ đếm nhị phân 4 bit kép, có nghĩa là nó bao gồm hai bộ đếm 4 bit độc lập trong cùng một gói IC, cung cấp mạch đếm MOD-2 (2 trạng thái đếm) và mạch đếm MOD-5 (5 trạng thái đếm).

Thông số kỹ thuật:

• Linh kiện CMOS công suất thấp
• Điện áp hoạt động: 2-6V
• Điện áp đầu ra: 0-Vcc (tuỳ thuộc điện áp đầu vào)
• Dòng điện ngõ ra: 10mA
• 2 bộ đếm nhị phân 4bit
• Số chân: 14
• Mức logic: 0 hoặc 1
• Tốc độ đếm: 24 MHz
• Nhiệt độ hoạt động: -40°C ~ 85°C

Tham khảo datasheet tại đây.

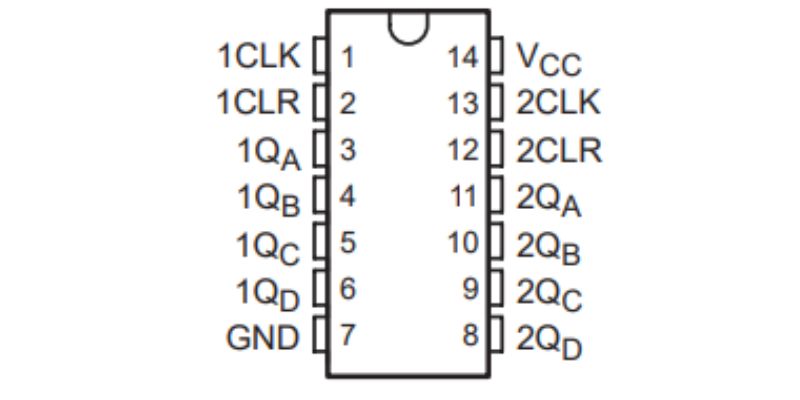

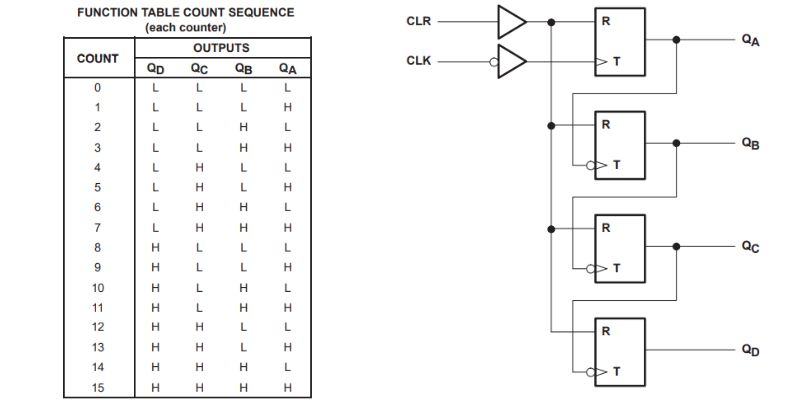

Sơ đồ chân của IC 74HC393:

• 74HC393 là chip ic bộ đếm nhị phân kép 14 chân, mỗi bộ đếm chứa đồng hồ, đặt lại và bốn đầu ra. Bộ đếm đầu tiên liên quan đến chân 1-6, bộ đếm thứ hai sử dụng chân 8-13.
• Chân 1&13 là hai đồng hồ, là đầu vào cho bộ đếm của nó (không phải toàn bộ chip).
• Chân 2&12 là hai đặt lại, đặt lại cho bộ đếm biết khi nào dừng và đặt lại. Đặt lại hoạt động ở mức cao, nghĩa là nó chỉ đặt lại nếu tín hiệu tới nó cao.
• Chân 3-6&8-11 là các đầu ra, đây là các chân mà thông tin được xử lý đi ra chip.
• Chân 7 được nối ground.
• Chân 14 là nguồn (5v)
• Hai bộ đếm sẽ không tương tác với nhau trừ khi bạn kết nối chúng và đây là bộ đếm nhị phân nên không có mười đầu ra được giải mã.

Ứng dụng của IC 74HC393 Dip 14:

• Đếm xung: Đếm số xung trong một khoảng thời gian nhất định.
• Chia tần số: Chia tần số của một tín hiệu xuống một giá trị mong muốn.
• Mạch điều khiển bước động cơ: Điều khiển các bước của động cơ bước.
• Mạch tạo xung PWM: Tạo ra tín hiệu PWM (Pulse Width Modulation).
• Mạch đo thời gian: Đo khoảng thời gian bằng cách đếm số xung trong một khoảng thời gian nhất định.

Lưu ý khi sử dụng:

Nguồn điện: Cung cấp nguồn điện ổn định trong khoảng điện áp hoạt động của IC.
Tải trọng: Đảm bảo tải trọng trên các đầu ra không vượt quá giới hạn cho phép.
Thời gian tăng/giảm cạnh: Đảm bảo thời gian tăng/giảm cạnh của tín hiệu đồng hồ đủ lớn để IC hoạt động ổn định.
Nhiệt độ hoạt động: Giữ cho IC trong phạm vi nhiệt độ hoạt động quy định.
