Hướng dẫn xuất mạch in chuẩn trong Altium từ A-Z cực đơn giản - Altium Design

Đăng bởi Lan Phạm vào lúc 17/06/2018

Hướng dẫn xuất mạch in chuẩn trong Altium từ A-Z cực đơn giản - Altium Design





Chào tất cả các bạn, có lẽ Phần Mềm Altium đã quá quen thuộc với những bạn đã và đang thiết kế mạch rồi, nhưng có lẽ sẽ là rất mới với các bạn nào mới bắt đầu học và tự tìm hiểu. Hôm nay tôi sẽ hướng dẫn cho các bạn cách xuất File Mạch in từ PCB ra File PDF để dễ dàng in mạch lên giấy và làm mạch thủ công.



Ở trong bài viết này mình dùng Phần Mềm Altium 15Foxit Reader để xuất ra File mạch in đuôi PDF nhé.

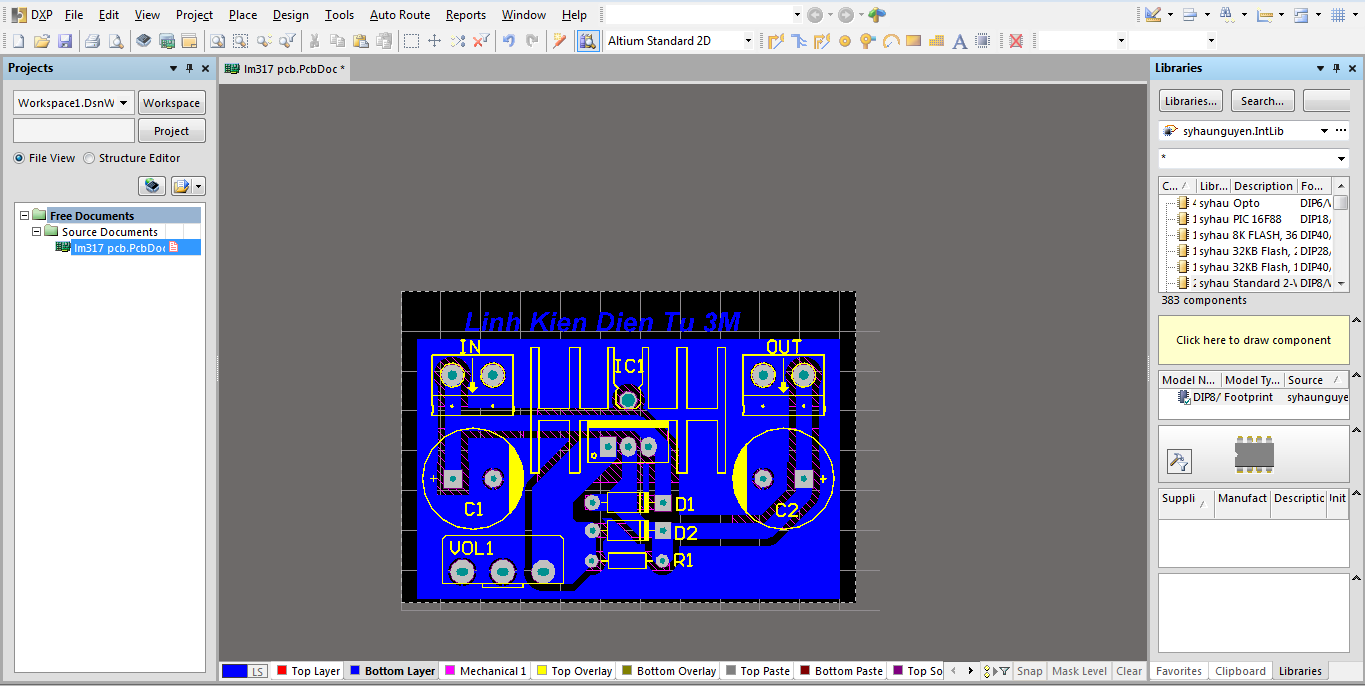

Đầu tiên, sau khi các bạn thiết kế mạch xong giao diện sẽ là giống nhau:

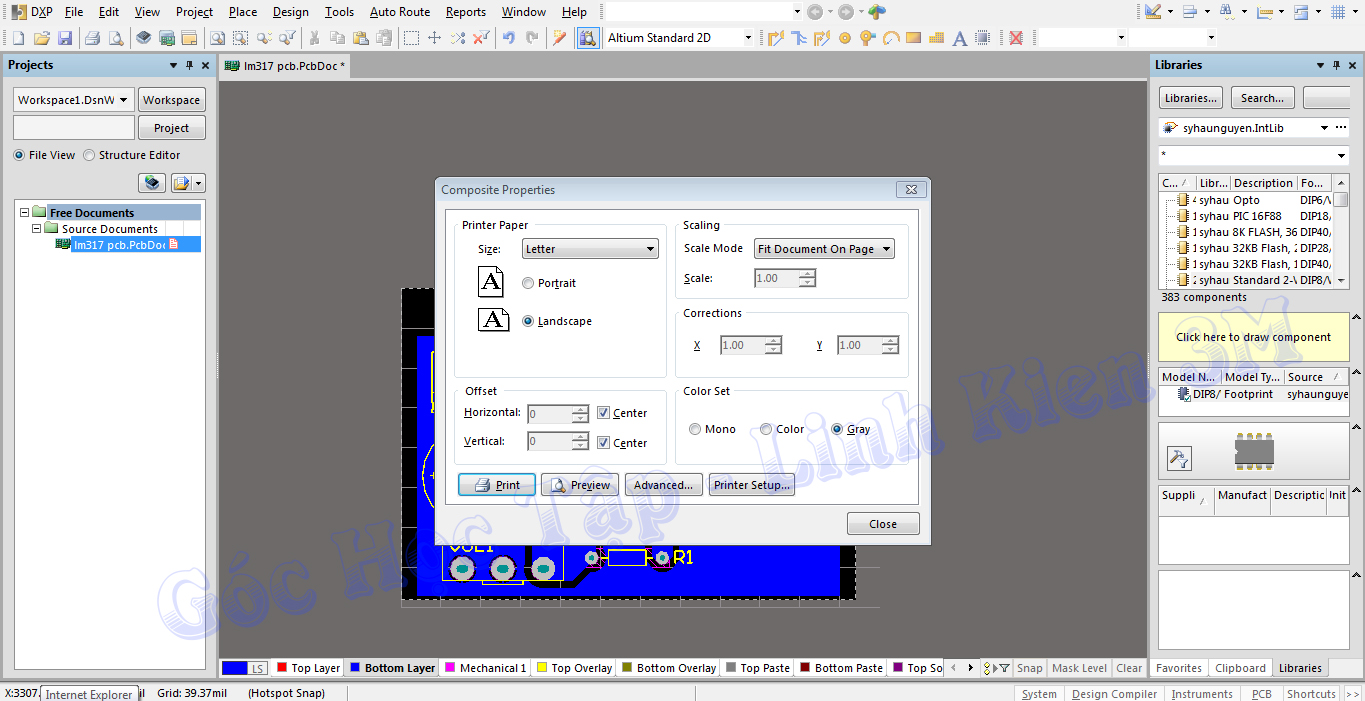

Bước 1: Các bạn vào File chọn Page Setup hoặc ấn tổ hợp phím F + U để ra giao diện như hình ảnh bên dưới:





Ở phần này đầu tiên các bạn chú ý chọn các mục sau:

  • Khổ giấy đứng hoặc ngang: Nó hiện thị rõ ở 2 chữ A Portrit và A Landscape
  • Tiếp theo sẽ là mục Scale Mode: Chọn Scaled Print và bên dưới sửa tỉ lệ là 1.00 (Nếu tỉ lệ là 1.00 thì không cần sửa)
  • Và cuối ở mục này là Color Set: Chọn Mono

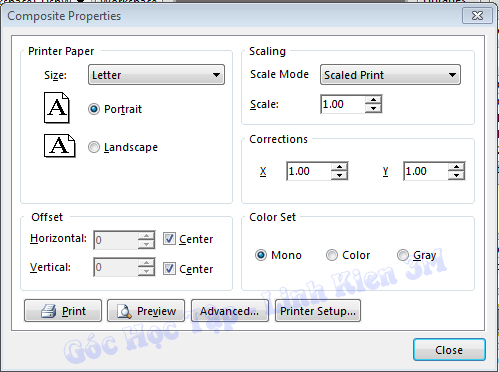

Hình ảnh minh họa:





Sau khi xong các bạn Click vào Advanced.. để tiếp tục

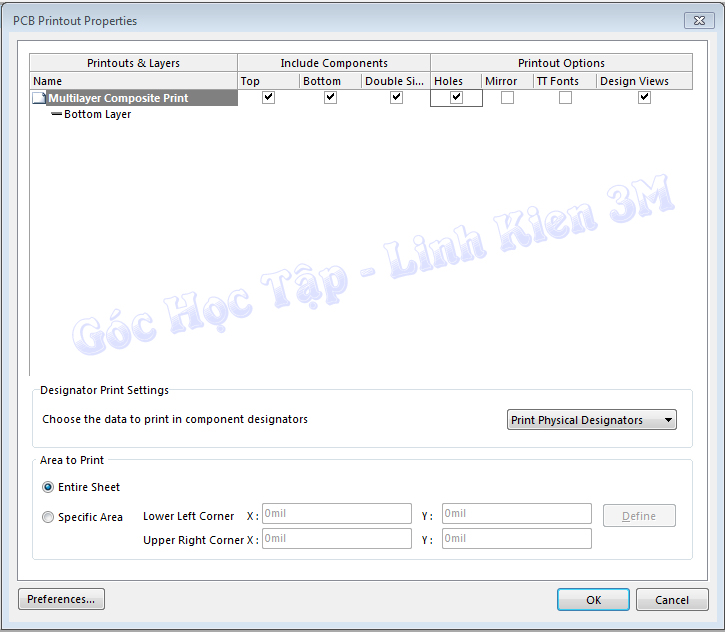

Bước 2: Ở cửa sổ tiếp theo chúng ta xóa đi 1 số thứ không cần thiết:

  • Các bạn xóa các lớp ở mục Multilayer Composite và bớt lại lớp Bottom Layer
  • Tiếp theo các bạn Click vào ô tích dưới chữ Holes để có các via lỗ trên bo mạch nhé.


Như vậy là xong bước 2 rồi các bạn Click vào Ok dưới cùng để xong nhé

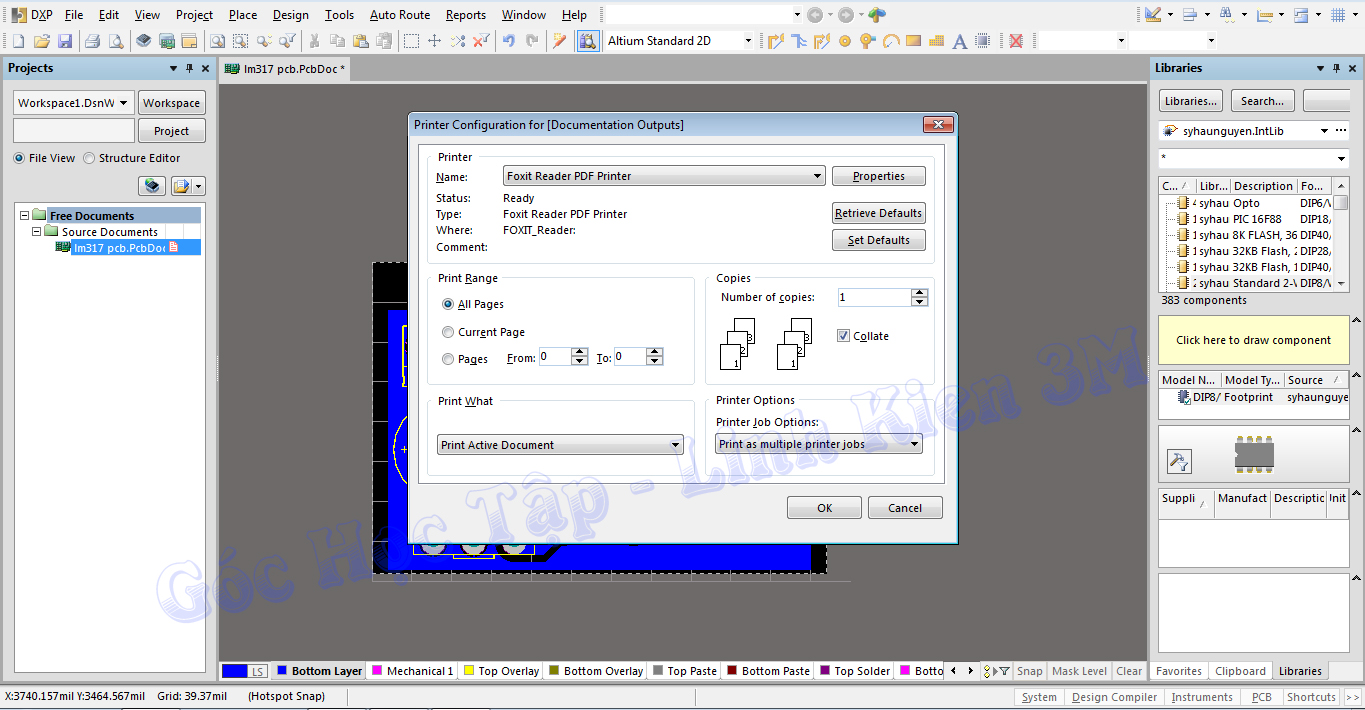

Bước 3: Các bạn vào ấn tổ hợp Ctrl+P để hiển thị ra giao diện bên dưới nhé

Lưu ý: Các bạn phải cài đặt Phần Mềm Foxit Reader thì mới chuyển được File ra nhé

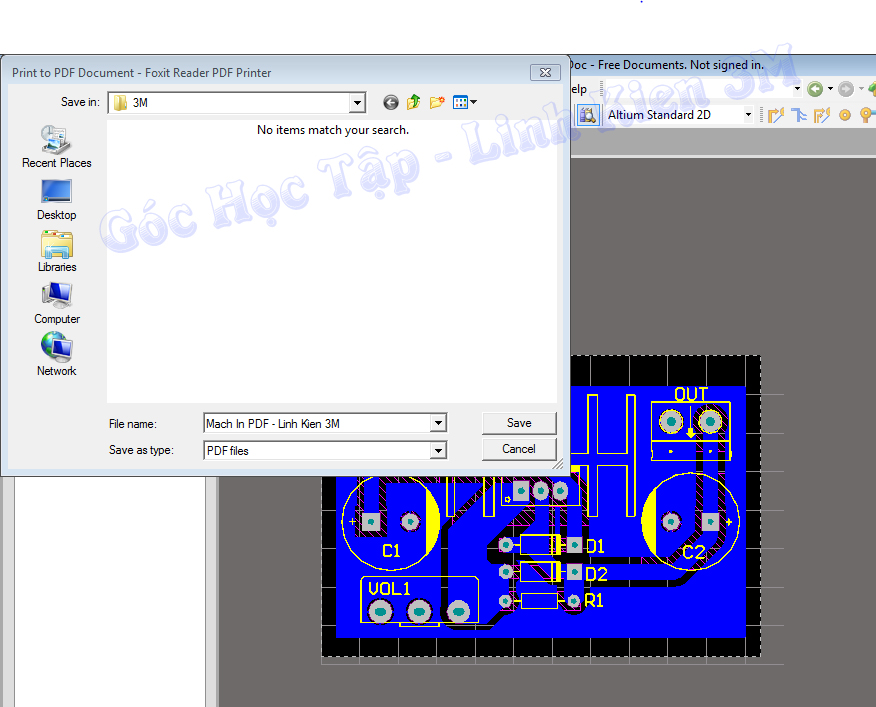

Ở đây các bạn chỉ cần Click vào Ok và sang giao diện mới để lưu File và Chọn Tên File:

Các bạn nhớ Chọn thư mục lưu và Tên lưu khác nhau để các bạn dễ nhớ và tìm lại nhé







Như vậy tôi đã hướng dẫn các bạn xong rồi đó, chúc các bạn học tập thật tốt. Nếu thất bài viêt này hay hãy share giúp tôi nhé. Cảm ơn các bạn
