Hướng dẫn tự còi chống trộm bằng module cảm biến chuyển động
Hiện nay sự mất trật tự xã hội trong đó đặc biệt là nạn trộm cắp diễn ra hết sức phức tạp và phổ biến. Vì vậy sau đây linh kiện điện tử 3M sẽ hướng dẫn các bạn làm thiết bị cảnh báo trộm sử dụng module chuyển động. Nó sẽ phát ra âm thanh lớn mỗi khi có sự chuyển động diễn ra gần nó. Nào hãy cùng Linh kiện điện tử 3M chế thiết bị hữu dụng này nhé!
-

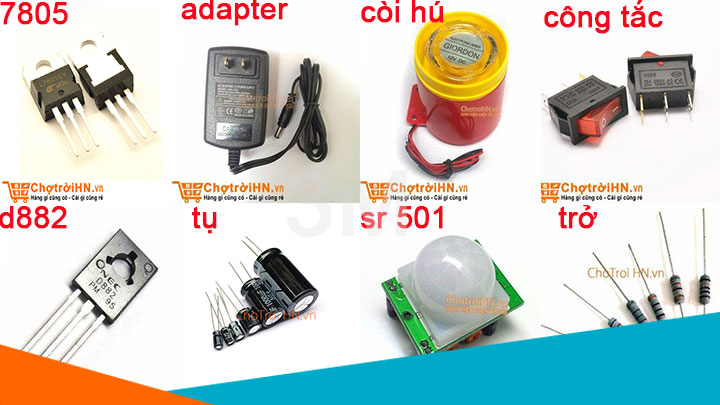

Linh kiện cần thiết
- 01 Module cảm biến chuyển động HC-SR501
- 01 Còi hú
- 01 Công tắc
- 01 IC 7805
- 01 Tụ 1000uF 16V
- 01 Trở 460R
- 01 Transistor NPN D882
- 01 Adapter
- Xốp, dây nối 3 chân
- Dụng cụ làm mạch: phíp đồng, máy hàn, máy khoan, bột sắt…
Linh kiện cần thiết chế còi báo trộm
-
Mạch in và sơ đồ nguyên lý
Các bạn vào link sau đây để tải mạch in về làm nhé ( có cả sơ đồ nguyên lý trong link đó nhé )
https://drive.google.com/drive/folder...
-
Các bước làm báo trộm bằng module cảm ứng chuyển động
Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

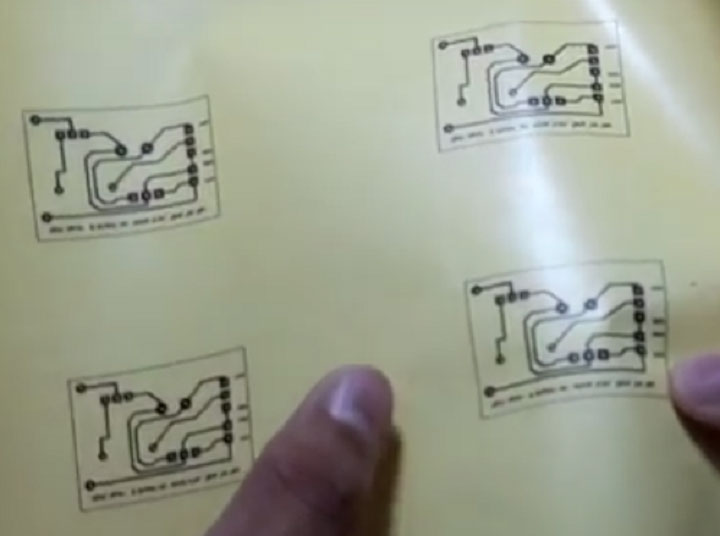

Mạch in
Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào
Lưu ý:
- File chỉ mở được khi có kết nối internet
- File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé
Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng
Bước 4: Bọc giấy in mạch vào phíp đồng
Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút
Bước 6: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.
Lưu ý:
Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha
Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn
Ngâm mạch
Lưu ý:
- Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
- Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.

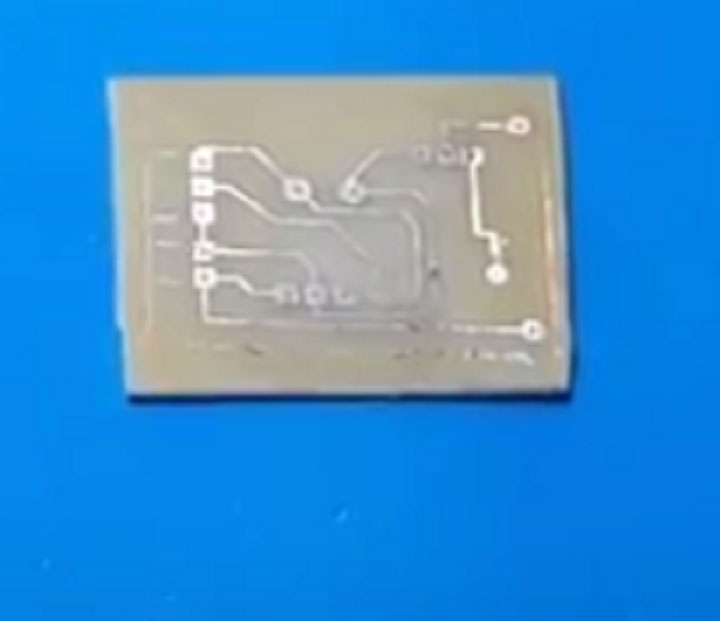

Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra
Phíp đồng với mạch in hoàn chỉnh

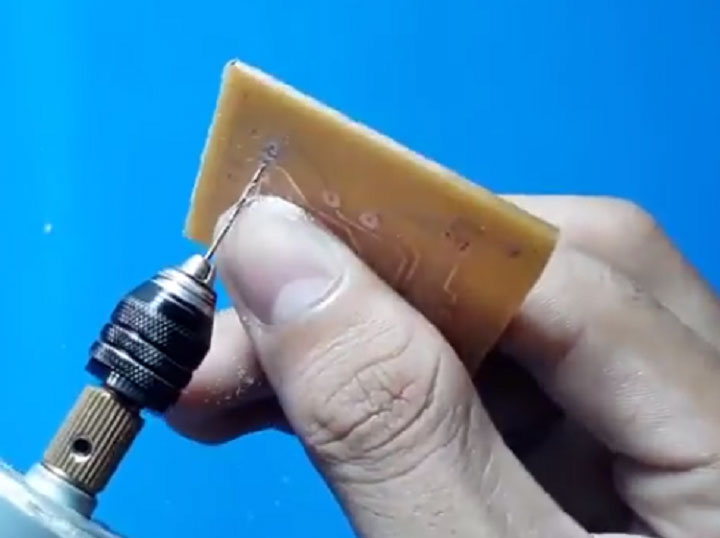

Bước 9: Khoan lỗ chân linh kiện
Khoan lỗ chân linh kiện

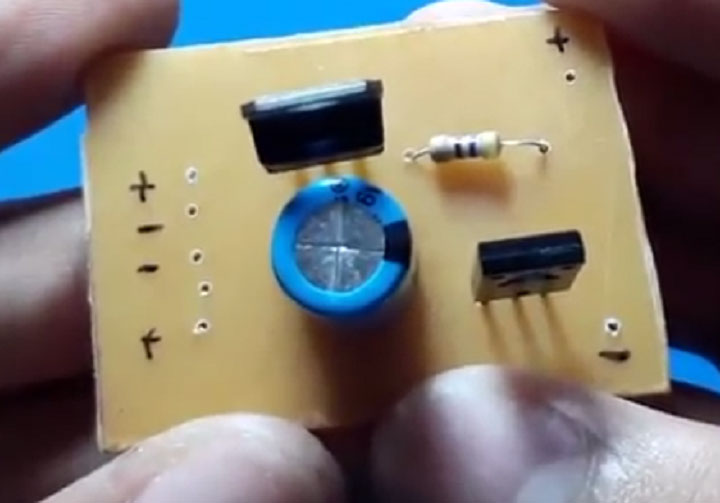

Bước 10: Lắp các linh kiện cần thiết vào mạch( trừ Module cảm biến chuyển động HC-SR501)
Lắp linh kiện
Lưu ý:
- Các bạn lắp linh kiện như hình ảnh bên dưới
- Chân dương của tụ lắp vào bên tay phải của các bạn khi lắp

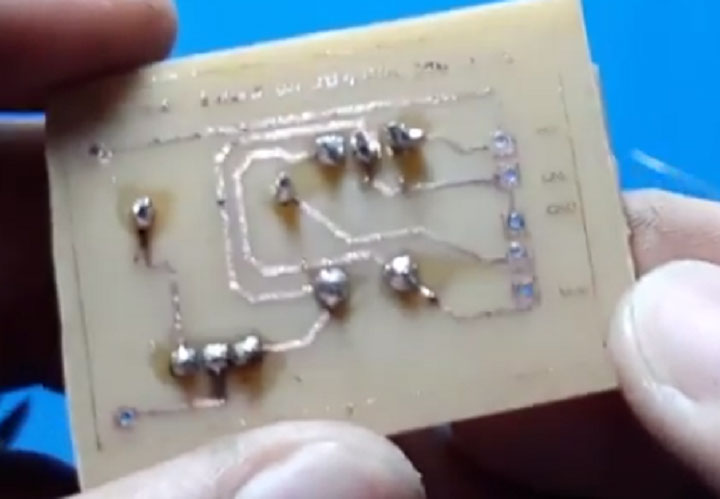

Bước 11: Hàn các chân linh kiện
Hàn chân linh kiện
Bước 12: Đấu dây để nối adapter và còi hú vào mạch
Sơ đồ đấu dây

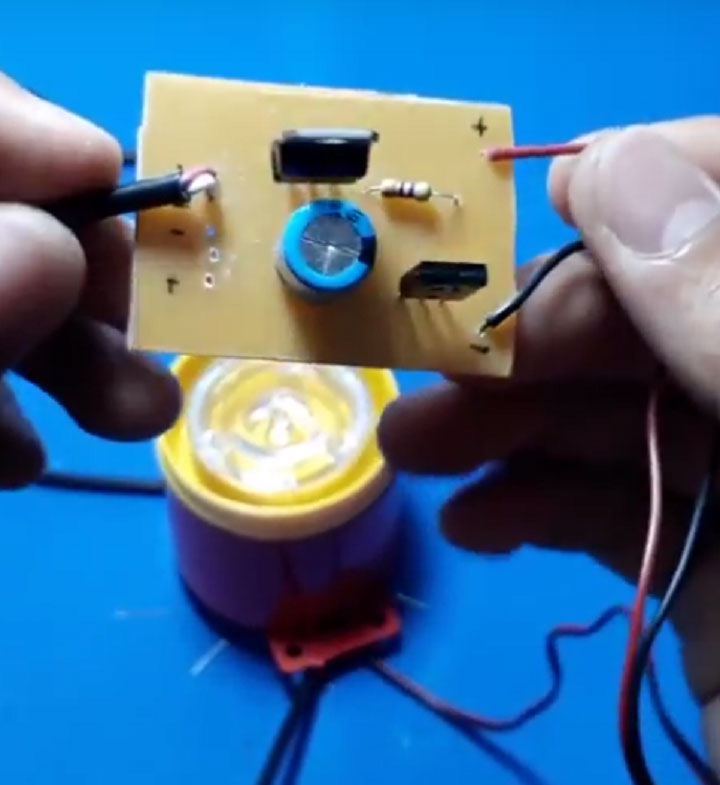

Đấu adapter và còi hú vào mạch
Chú ý:
Các bạn nhớ đấu đúng cực của các adapter và còi vào mạch nhé
Bước 12: Lắp module cảm biến chuyển động HC-SR501 vào mạch vào dây nối 3 chân
Lắp jack 3 chân vào module
Chú ý:
- Trong module cảm biến chuyển động HC-SR501 :
- Chân trái là chân dương chân phải là chân âm, chân giữa là chân tín hiệu
- Biến trở bên phải tinh chỉnh dộ chế, biến trở bên trái tinh chỉnh độ xa
- Các bạn nhớ đúng đầu âm dương của dây nối để hàn đúng cực và mạch
Bước 13: Hàn dây nối 3 chân ( lắp vào module trong bước trên vào mach )

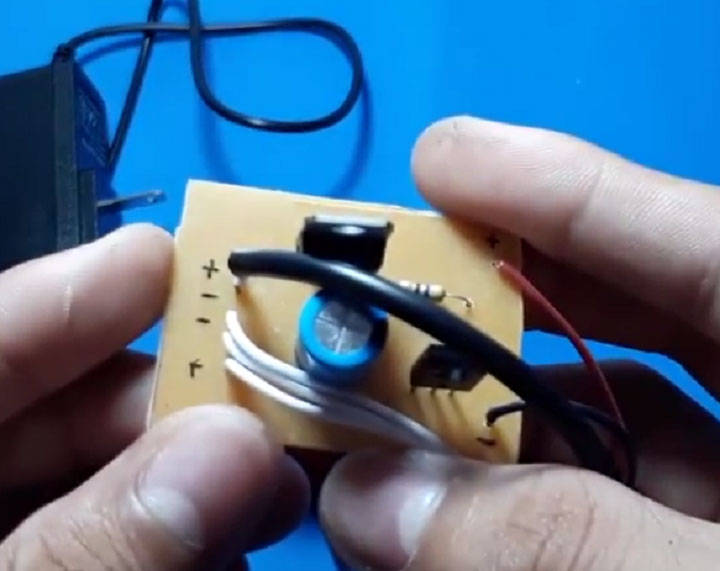

Hàn dây nối 3 chân vào mạch
Lưu ý:
Các bạn nhớ hàn đúng cực nhé

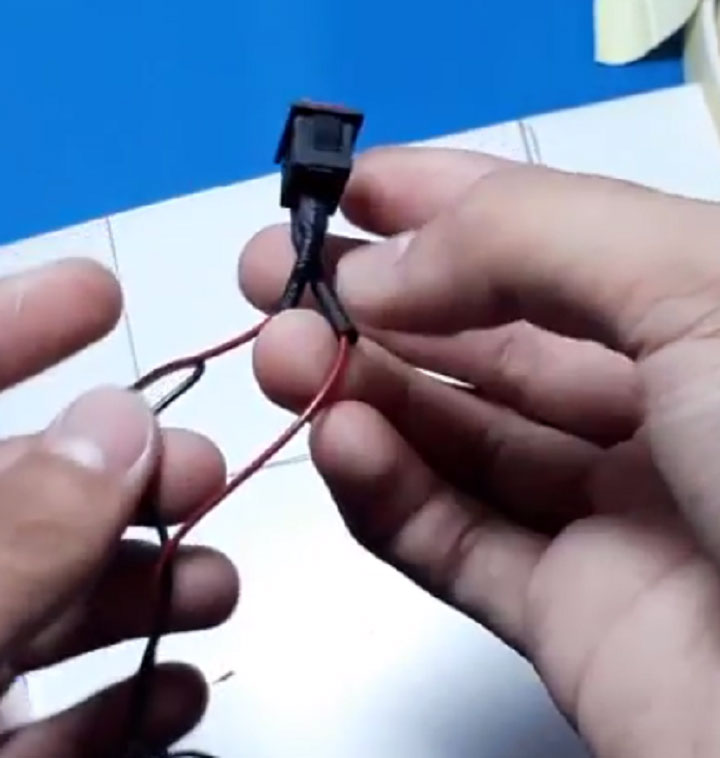

Bước 14: Đấu công tắc vào dây còi hú
Đấu công tắc vào dây còi hú
Bước 15: Hoàn thiện sản phẩm

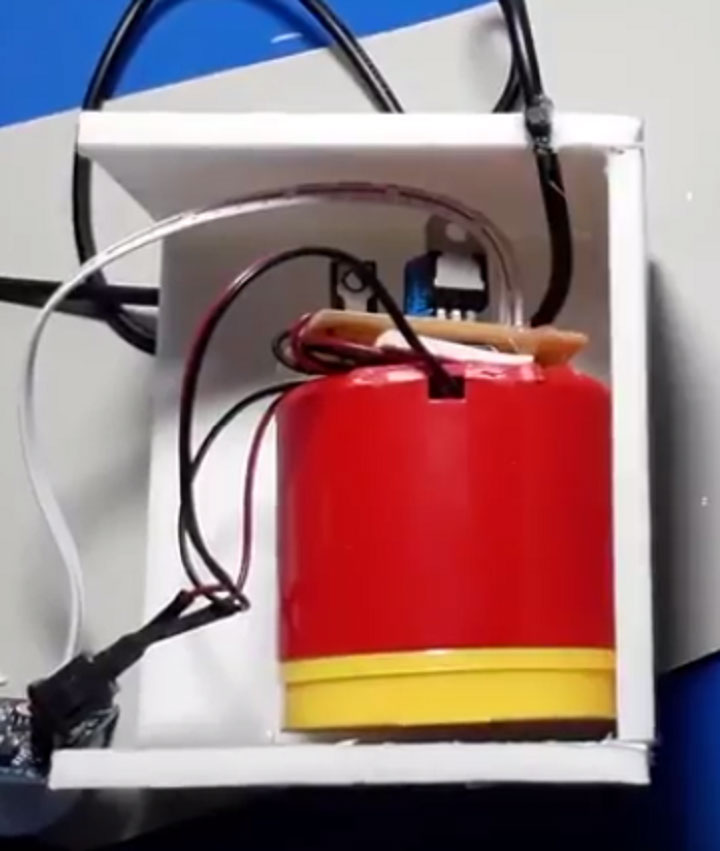

Hoàn thiện sản phẩm đẹp 1

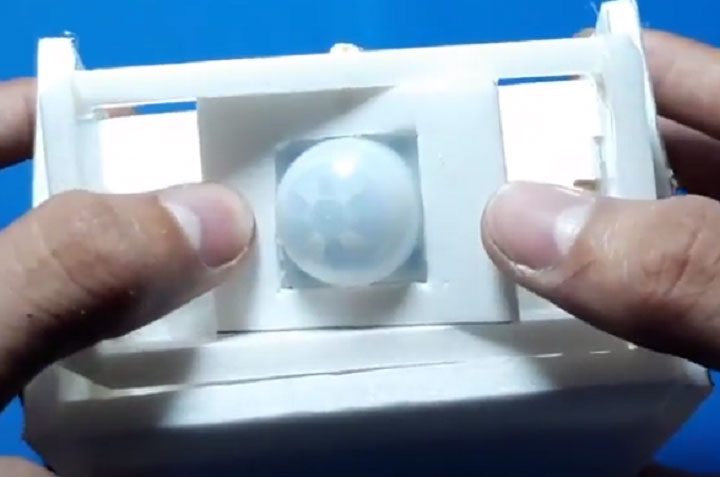

Hoàn thiện sản phẩm đẹp 2

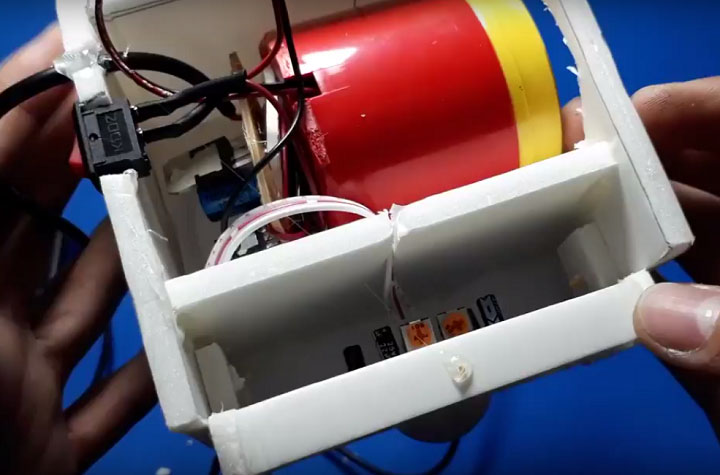

Hoàn thiện sản phẩm đẹp 3

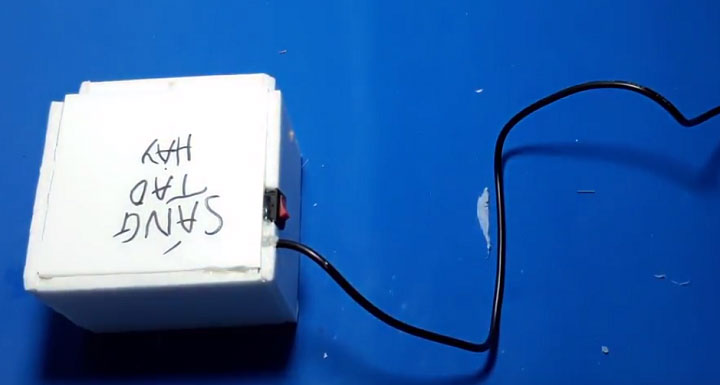

Sản phảm hoàn thiện
Chú ý:
- Khi cắm điện các bạn chờ vài phút để mạch reset lại nhé
- Các bạn có thể thiết kế hoàn thiện sản phẩm tùy theo ý thích và điều kiện vị trí đặt mạch cảm biến nhé.
Như vậy là sản phẩm đã được hoàn thiện rồi đấy, khá đơn giản đúng không các bạn? Chỉ với K bạn đã có ngay một thiết bị hữu dung, sao các bạn lại không làm luôn nhỉ?
Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747
Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
