Module Cảm Biến Chuyển Động HC-SR501



Module cảm biến chuyển động HC-SR501 là module cảm biến được dùng để phát hiện các vật thể phát ra tia hồng ngoại khi chúng chuyển động lại gần với độ nhạy cao.

Đặc biệt, cảm biến HC-SR501 có thể điều chỉnh thời gian kích trễ.



Thông số kĩ thuật của cảm biến chuyển động SR501

  • Sử dụng điện áp: 5V
  • Dòng tiêu thụ: 65mA
  • Đầu ra: 0 – 3.3V
  • Thời gian trễ: điều chỉnh trong khoảng 5 – 300 s
  • Thời gian khóa: 0.2s
  • 2 chế độ hoạt động:
    • (L) không lặp lại kích hoạt
    • (H) lặp lại kích hoạt.
  • Phạm vi hoạt động:  <120 độ C, trong vòng 7 mét
  • Nhiệt độ: -15 – 70 độ C

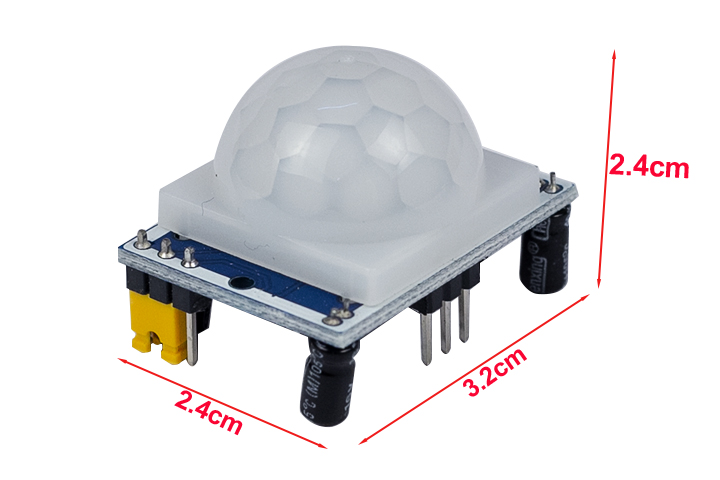

  • Kích thước PCB:32mm x 24mm

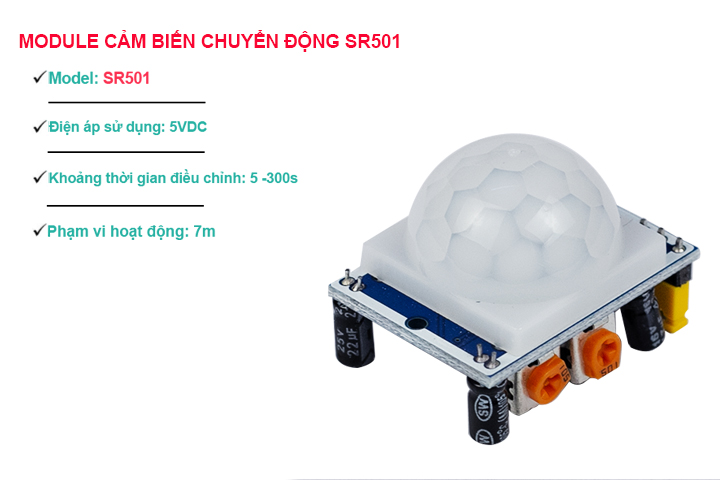

Cảm Biến Chuyển Động SR501

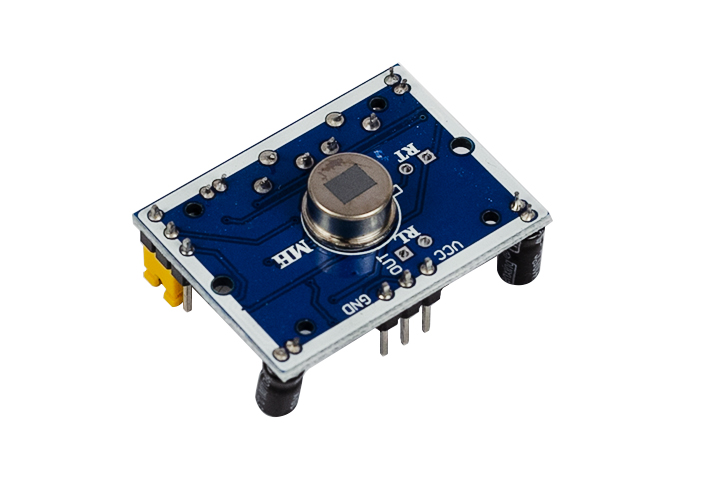

                                                                                Hình ảnh thực tế của cảm biến



Nguyên lí hoạt động của cảm biến chuyển động SR501

  • Khi bắt đầu cấp điện, module cảm biến sẽ thiết lập trong khoảng 1 phút ( trong khoảng thời gian này rơ le sẽ nháy liên tục).
  • Sau khoảng thời gian chờ thiết lập. Khi chưa phát hiện có chuyển động, chân OUT của cảm biến sẽ cấp mức điện áp 0V làm role không dẫn ( còi hú  không kêu).
  • Khi có chuyển động trong phạm vi quét. Cảm biến cấp mức 1 làm role  dẫn, Còi hú kêu  và các bạn có thể thiết lập chế độ trễ hay không  trễ tùy ý.





huong dan su dung cam bien chuyen dong

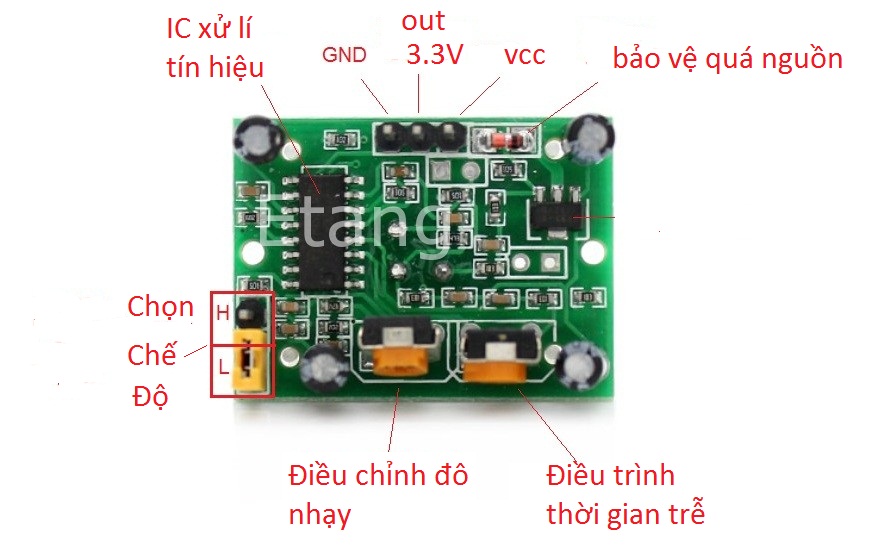

                                                           Các bộ phận chính của Cảm Biến Chuyển Động HC-SR501




Ứng dụng của HC-SR501

Tự động đóng ngắt các thiết bị khi có người đi qua, như tự động bật đèn điện trong phòng, tự động mở của khi có người đến gần,…



Hướng dẫn hiệu chỉnh cảm biến SR501

  • Điều chỉnh chiết áp khoảng cách theo chiều kim đồng hồ, tăng khoảng cách phát hiện (khoảng 7 mét), ngược lại, sẽ giảm khoảng cách phát hiện (khoảng 3 mét).
  • Điều chỉnh chiết áp độ trễ theo chiều kim đồng hồ,độ trễ của cảm biến kéo dài khoảng 300s, ngược lại độ trễ giảm dần đến 5s.



Hướng dẫn sử dụng cảm biến:

  • Khi khởi tạo, Module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, module tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.
  • Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.
  • Khi có người chuyển động vào phạm vi cảm ứng, OUT: 1.5-3.3V. Không phát hiện có chuyển động ở 0V

Thiết lập hai chế độ kích hoạt: L không có thể được lặp đi lặp lại, H có thể được lặp đi lặp lại. Bạn chọn chế độ bằng việc cắm Jump Chốt
    a. Không thể lặp lại kích hoạt: Module tự động đưa về mức thấp khi hết thời gian trễ.
    b. Lặp lại kích hoạt: Module luôn giữ ở mức cao cho đến khi không còn người chuyển động trong phạm vi quét.

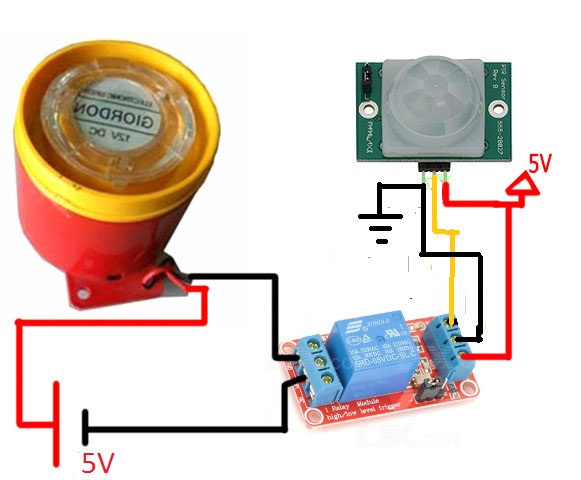

Ứng Dụng Cảm Biến Chuyển Động HC-SR501 làm mạch chống trộm đơn giản phát hiện di chuyển:

    Chuẩn bị :

 Module Cảm Biến Chuyển Động HC-SR501

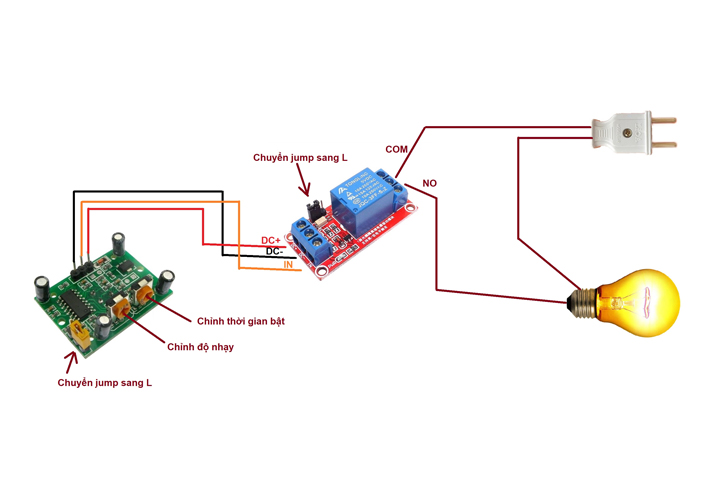

                                                                Sơ đồ kết nối mạch cảm biến chuyển động





 Video test cảm biến hoạt động:
