Hướng dẫn rap Led trái tim móc khóa

Đăng bởi : 3M GROUP27/10/2017

 Sau đây mình sẽ hướng dẫn các bạn ráp led trái tim móc khóa bằng cảm biến rung siêu đẹp sáng lấp lánh.Một món quà thực sự đẹp và ý nghĩa dành cho người thương của mình!!!

Hãy cùng làm với Linh kiện điện tử 3M nhé!

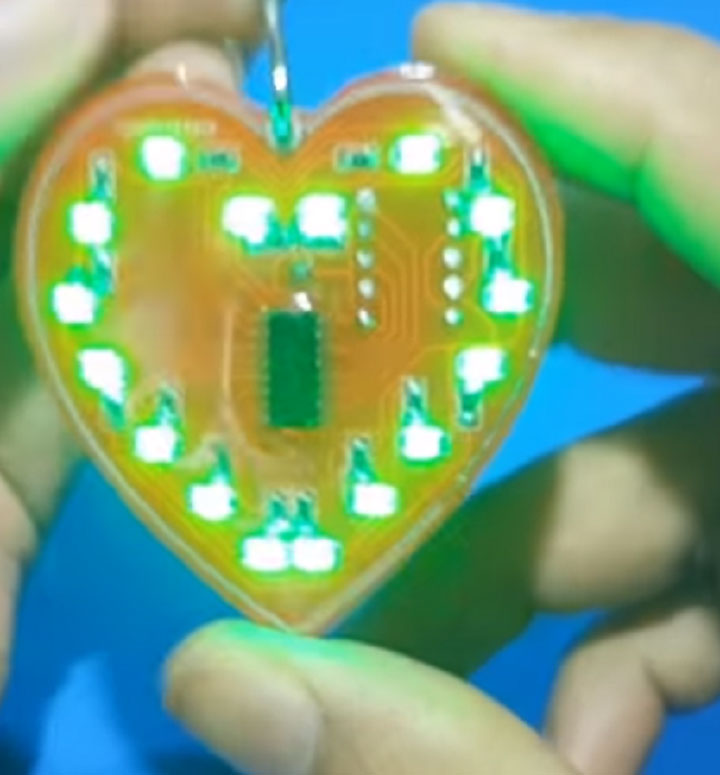

Demo trái tim móc khóa



Linh kiện cần thiết



 Hướng dẫn làm led trái tim móc khóa



Bước 1: Các bạn tải file mạch in về in ra nhé.

Link mạch in: https://goo.gl/xF5Rsa

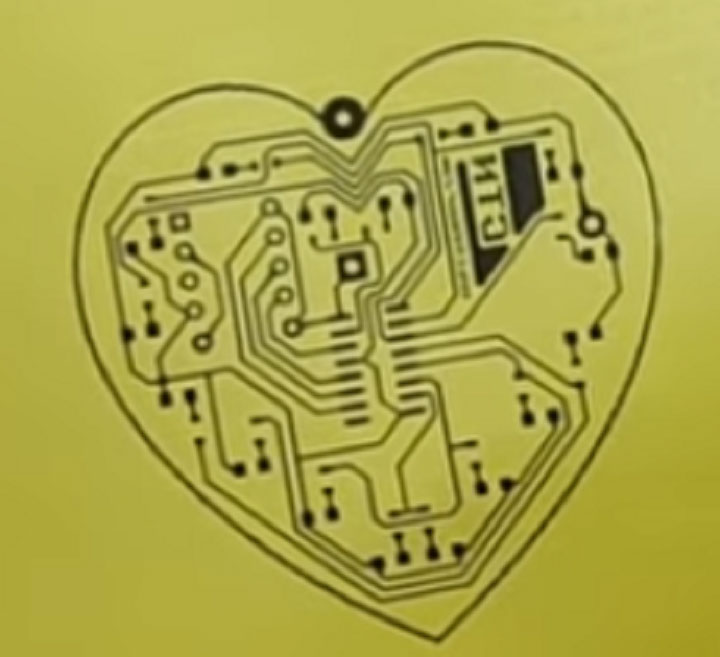

Mạch in

Mạch in

Lưu ý:

  • File chỉ được mở khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy mỏng hoặc giấy thuốc ới được nhé.



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Lưu ý:

Chỉ nên cắt vừa để tiết kiệm phíp đồng và làm mạch ra có thẩm mĩ hơn.

Bước 3: Ốp miếng giấy in mạch lên phíp đồng và bọc lại

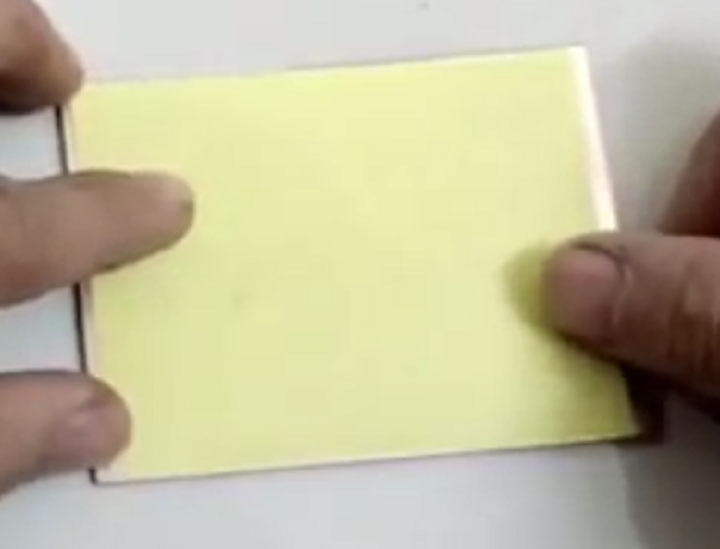

Bọc phíp đồng vào miếng giấy chứa mạch in

Bọc phíp đồng vào miếng giấy chứa mạch in

Lưu ý:

Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng nhé.

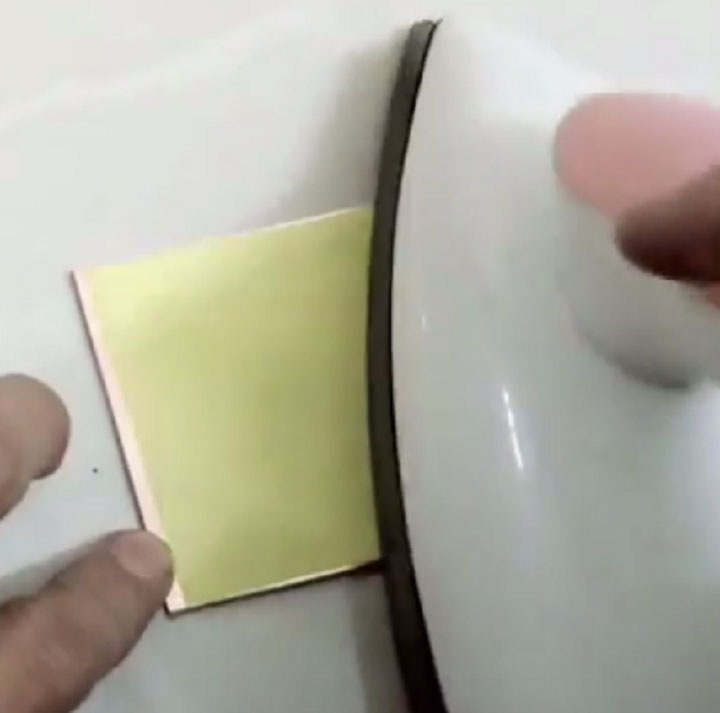

Bước 4: để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút.

Là phíp đồng

Là phíp đồng

Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lanh, nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

 Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nhá các bạn.

Bước 6: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

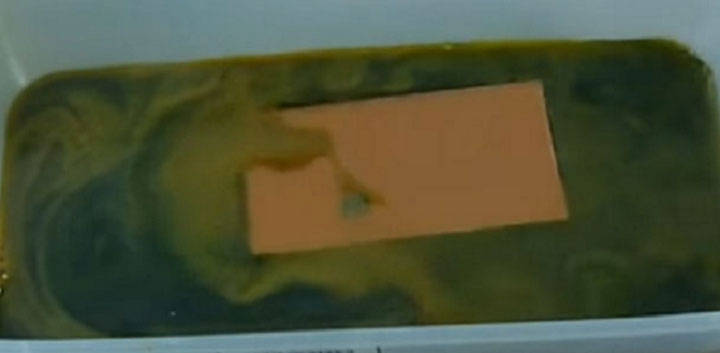

Ngâm mạch

Ngâm mạch

Lưu ý:

  • Trọng điều kiện thường ta ngâm mạch từ 10 – 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn

Bước 7: lấy miếng đồng ra rửa sạch, đánh bay các lớp mực đen đi, khi đó những đường mạch láng o hiện ra

Bước 8: quét nhựa thông lỏng để bảo vệ mạch

Bước 9 : khoan lỗ chân linh kiện

Chú ý:

 Các bạn nên dùng mũi CNC dùng bền và khoan nhanh hơn

Bước 10: Hàn linh kiện

Link hướng dẫn hàn linh kiên: https://goo.gl/8EfK6C

Ở đây mình sẽ dùng mạch làm bằng máy cho các bạn dễ nhìn nhé.!

  • Tất cả những chân con trở và led chúng ta sẽ hàn trước một chân, sau đó đặt tất cả các con trở và led vào và hàn chân đó

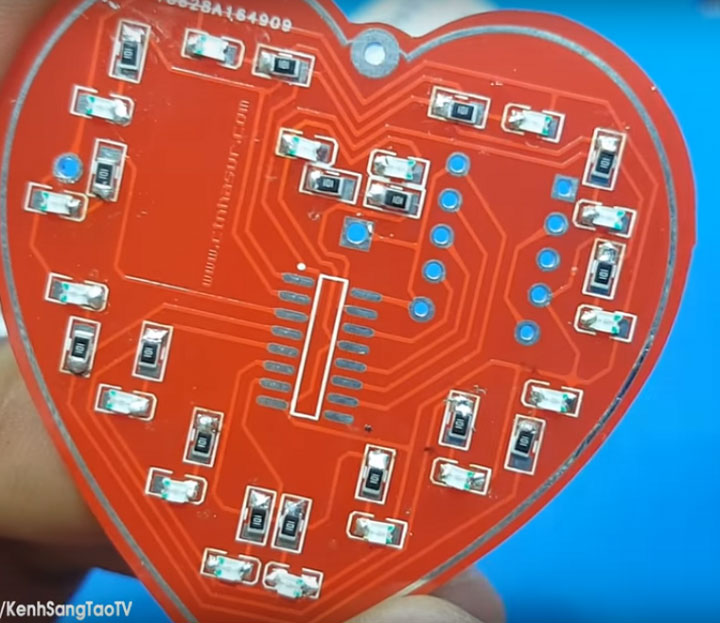

Mạch sau khi hàn xong một chân trở và led

Mạch sau khi hàn xong một chân trở và led



  • Sau đó chúng ta sẽ hàn nốt các chân còn lại

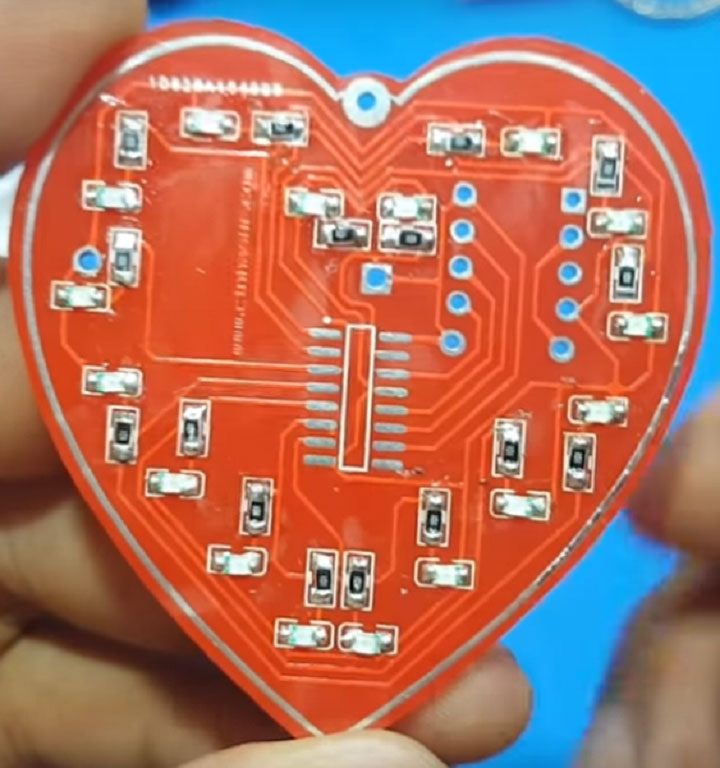

Mạch sau khi hàn xong các chân trở và led

Mạch sau khi hàn xong các chân trở và led



  • Gắn IC dịch bit 74HC595 vào mạch

Chú ý:

Chấm trắng của IC ở phía trên cùng bên trái( như sơ đồ lắp mạch ), sau đó hàn các chân của IC vào mạch



  • Gắn Chip điều khiển ATTINY85 vào mạch



Chú ý: Đầu có chấm cũng ở góc trên cùng bên trái



  • Gắn cảm biến rung vào mạch và hàn

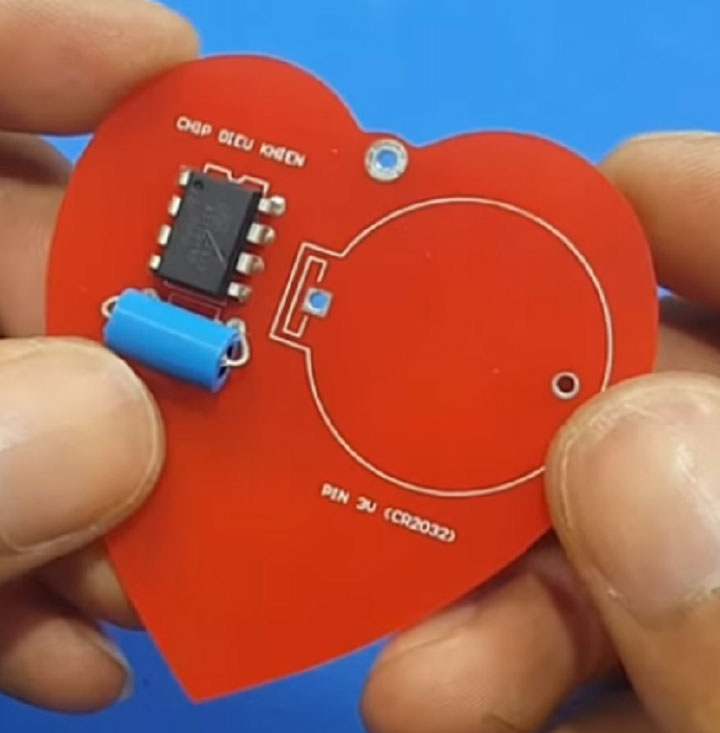

Hàn cảm biến rung

Hàn cảm biến rung



Chú ý: Câc bạn cần hàn cảm biến rung nhanh chóng để tránh nóng làm hỏng cảm biến rung.



  • Gắn và hàn đế pin vào mạch và hàn
  • Hàn đế pin

Mẹo khi hàn linh kiện

  • Hàn linh kiện từ thấp lên cao
  • Hàn từng khối chức năng, hàn xong khối nào kiểm tra khối đó

Ví dụ: Ưu tiên hàn khối nguồn trước, sau đó test nguồn đã được chưa rồi hàn tiếp các khối khác như hiện thị, khuếch đại, cảm biến, vi xử lý…

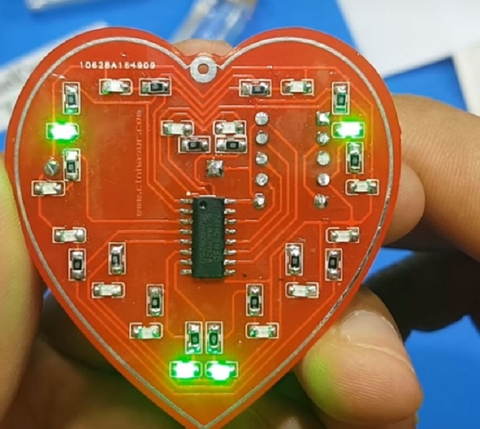

 Bước 11: Lắp pin và test thử

Chú ý:

 Mạch chạy hết hiệu ứng sẽ dừng lại, để hoạt động tiếp chỉ cần làm rung mạch thôi.

Bước 12: Sau đó chúng ta làm vệ sinh mạch và quét keo phủ mặt Epoxy lên mặt chứa chân linh kiện ( trộn 2 lọ với nhau )

Chú ý:

  • Các bạn phải bảo vệ phần linh kiện ở măt sau ( gắn băng dính 2 mặt vào để khi đổ keo lên bề mặt chân linh kiện thì keo không bị tràn sang mặt chứa chip điều khiển)
  • Các bạn phải đợi 24h sau để lớp keo khô, khi đó chúng ta có một sản phẩm hoàn chỉnh.

Để dễ dàng sử dụng bạn cần khoan một lỗ để treo móc khóa

Để có một món quà độc đáo và ý nghĩa cũng khá vất vả phỉa không các bạn. Nhưng khống sao việc càng khó thì càng phải cố gắng thực hiện tốt đúng không ạ? Chỉ với khoảng tầm 90K bạn đã có đầy đủ linh kiện để rap một chiếc móc khóa trái tim rồi. hãy cùng bắt tay làm với Linh kiện điện tử 3M nhé!

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
