Hướng dẫn làm máy sấy tay tại nhà cùng linh kiện 3M

Hướng dẫn làm máy sấy tay tại nhà

Điều khó chịu nhất vào màu đông chính là chạm tay vào nước lạnh đúng không các bạn? Còn điều gì tuyệt vời hơn khi ngay sau đó mình được sưởi ấm bằng một chiếc máy sấy tay do mình tự chế? Hãy cùng Linh kiện điện tử 3M làm ngay sản phẩm hữu ích để chống rét cho mùa đông này nhé.

Linh kiện cần thiết

• 01 Máy sấy điện 220V
• 01 Vỏ nguồn máy tính
• 01 Transistor C1815
• 01 Relay 5 chân
• 01 IC 7805
• 01 Biến trở 10K
• 01 Trở 10K
• 02 Trở 256R ( hoặc 260R,270R)
• 02 Trở 100R
• 01 Trở 3K9
• 02 Đèn led
• 01 Led phát hồng ngoại
• 01 Led thu hồng ngoại
• 01 Diode 4148
• 01 Diode 4007
• 01 Tụ 1000uF-25V
• 01 Tụ 470uF-16V

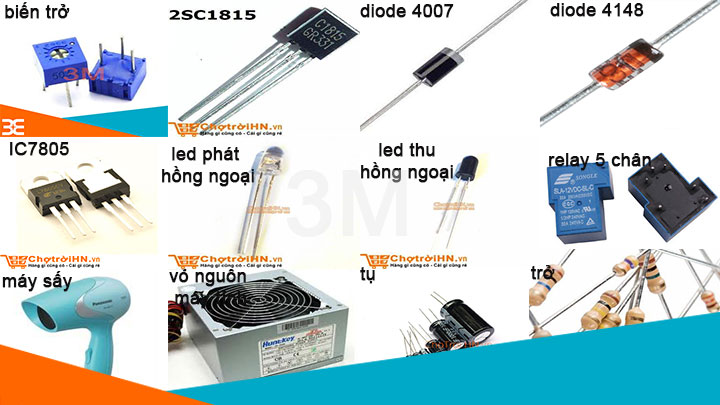

Hình ảnh linh kiện

Hướng dẫn các bước làm máy sấy

Bước 1: Các bạn download file dưới đây để làm mạch in nhé

http://bit.ly/2cN7nuS

Chú ý:

Trong file trên đã có file mạch in và file mạch hướng dẫn lắp linh kiện, các bạn nên in ra để dễ dàng quan sát khi lắp linh kiện nhé

• File chỉ mở được khi có kết nối internet
• File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé

Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng và làm sạch phíp đồng bằng bông tẩm cồn

Bước 4: Bọc giấy in mạch vào phíp đồng

Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút

Bước 6: Sau khi là xong tách lớp giấy in mạch ra khỏi phíp đồng

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha

Bước 7: Ngâm mạch vào dung dịch FeCl₃ để ăn mòn

Lưu ý:

• Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
• Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
• Các bạn cũng có thể ăn mòn đồng với dung dich HCl và H2O2

Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

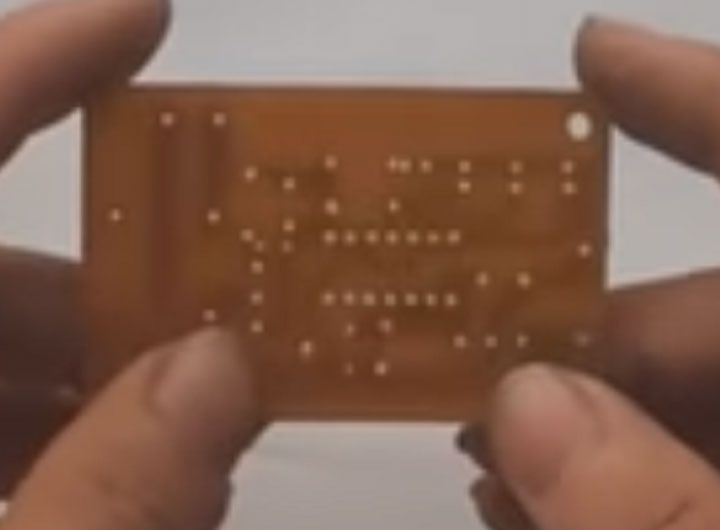

Bước 9: Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

Bước 10: Lắp các linh kiên theo hình ảnh ( trừ các bóng Led nhé )

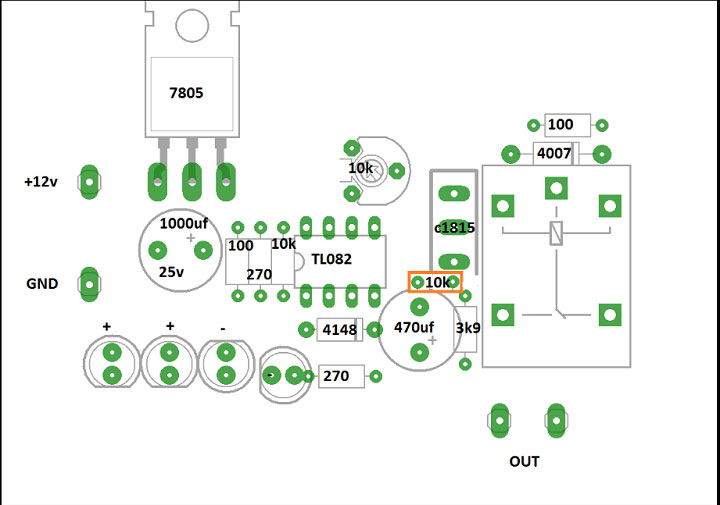

Sơ đồ lắp linh kiện

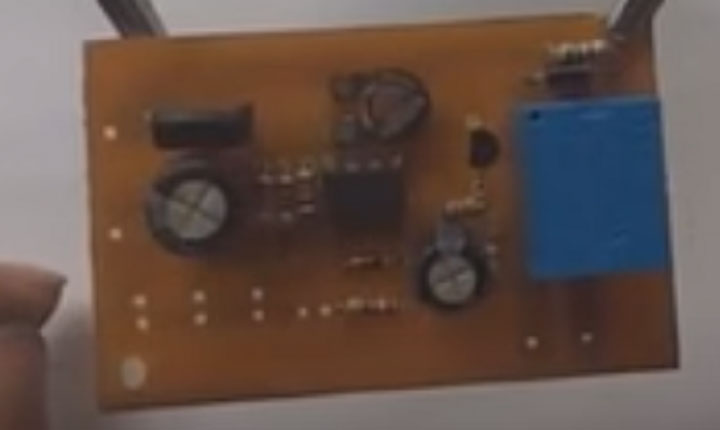

Lắp linh kiện thực tế

Chú ý:

Các bạn nhớ lắp đúng các cực của linh kiện như trong sơ đồ nhé

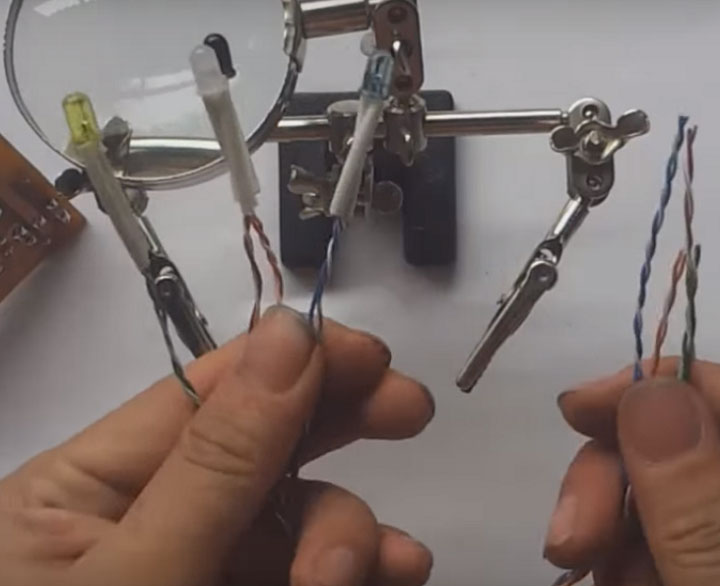

Bước 11: Hàn dây điện vào chân các đèn Led

Hàn dây điện vào chân các Led

Chú ý:

• Các bạn dùng đoạn dây điện dài khoảng 20cm nhé

• Các bạn có thể lắp thêm ống dây chống cháy vào dây điện hàn với bóng Led

Bước 12: Lắp các bóng Led lên mạch

Chú ý:

Thứ tự sắp xếp các chân Led ( tính từ trái sang phải ) là Led phát hồng ngoạiàLed thườngàLed thu hồng ngoạiàLed thường

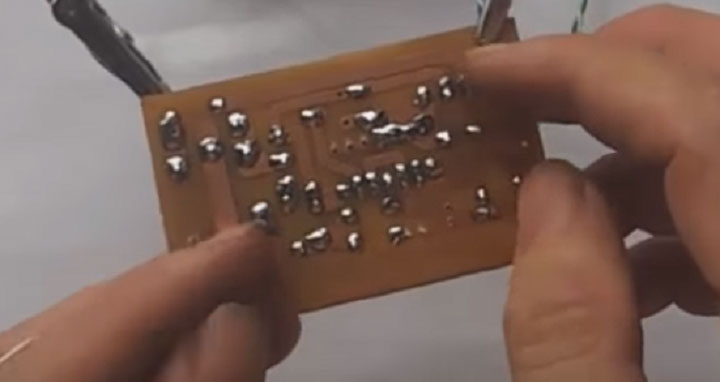

Bước 13: Hàn chân linh kiện

Hàn mạch

Chú ý:

• Các bạn nên hàn nhanh để tránh hỏng linh kiện nhé

• Các nên hàn chân đế IC trước

Bước 14: Gắn và hàn nguồn vào mạch

Gắn và hàn nguồn vào mạch

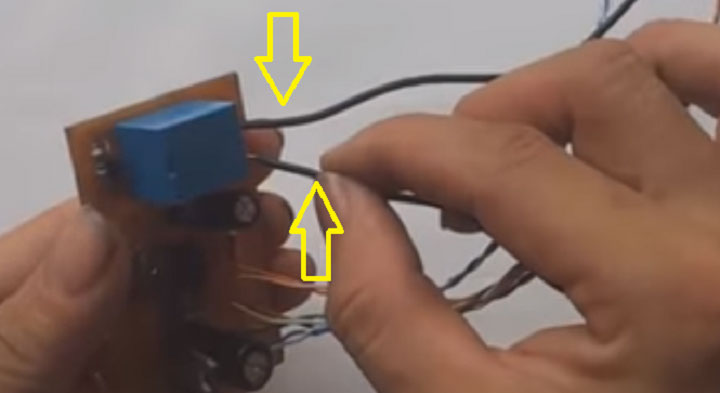

Bước 15: Gắn và hàn đầu ra của relay

Gắn đầu ra của relay

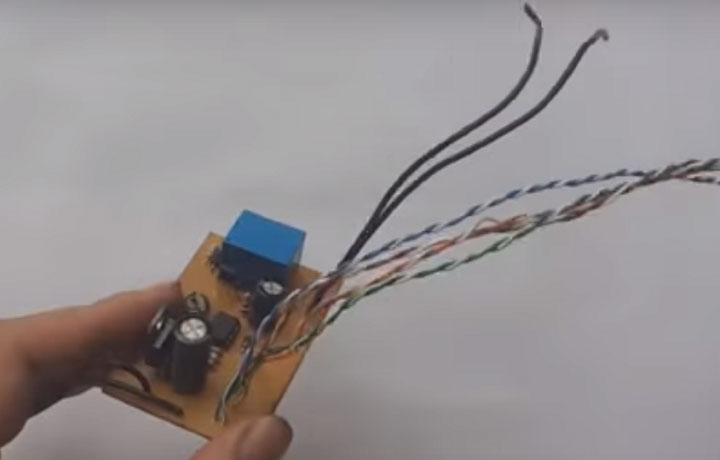

Mạch hoàn chỉnh

Như vậy là phần mạch đã được hoàn thiện

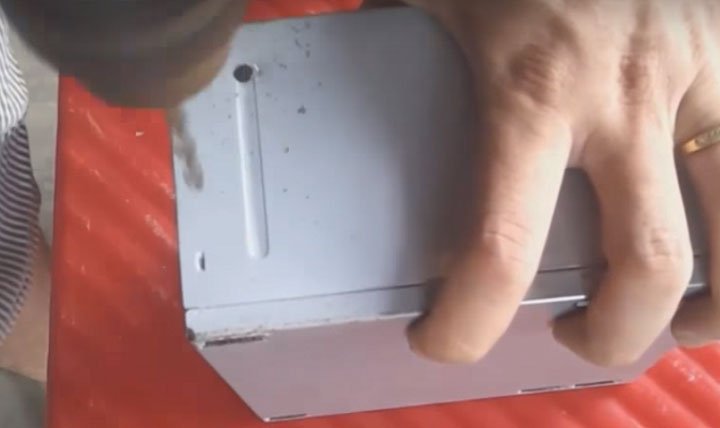

Bước 16: Khoan 4 lỗ trên vỏ nguồn máy tính đẻ lắp 4 bóng led

Khoan lỗ trên vỏ nguồn máy tính

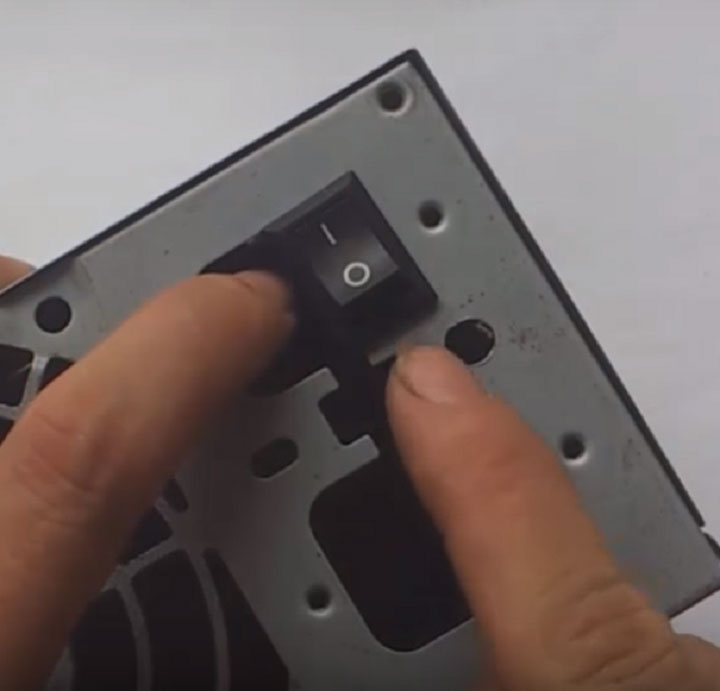

Bước 17: Sử dụng keo để gắn công tắc trên vỏ nguồn máy tính

Lắp công tắc

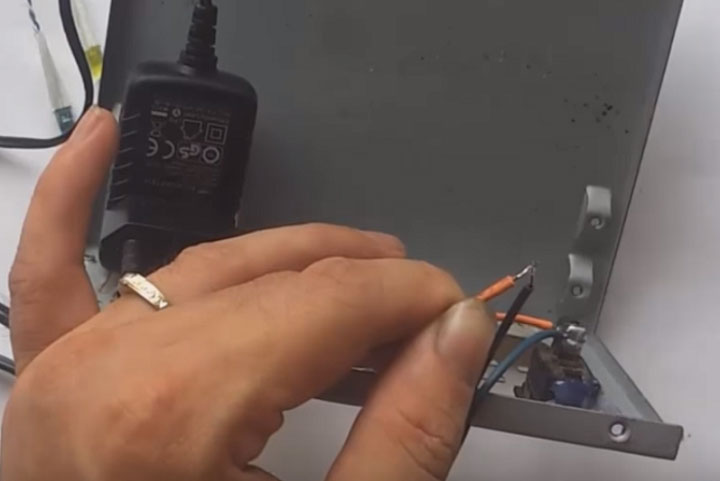

Bước 18: Hàn dây vào chân công tắc

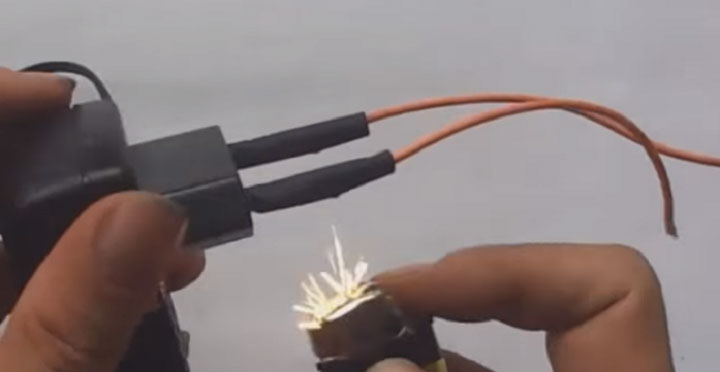

Hàn thêm dây vào adapter

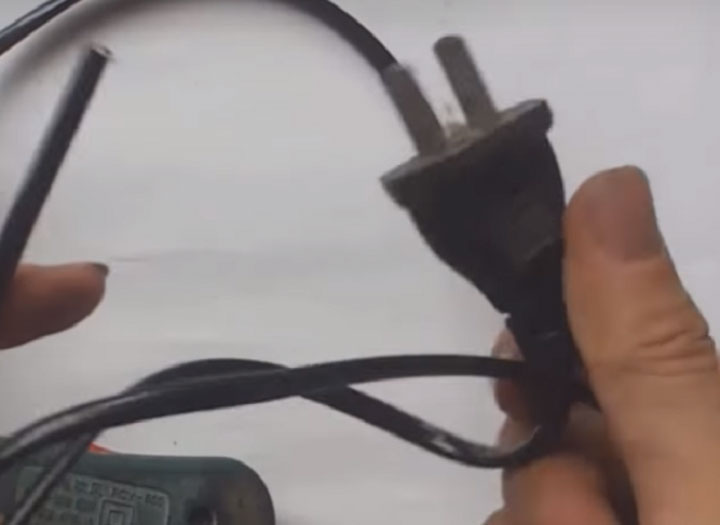

Dây nguồn

Hàn dây vào chân của công tắc

Chú ý:

• Các bạn nên hàn thêm 2 dây nối vào chân của adapter( có gắn thêm ống co nhiệt ) để dễ dàng làm các bước sau hơn
• Các bạn cắt đoạn dây nối giữa máy sấy tóc và phích cắm làm dây nguồn
• Một của dây nguồn hàn với chân phía trên của công tắc
• Một đầu dây của Adapter hàn với chân còn lại của công tấc
• Chân còn lại của nguồn và adapter hàn lại với nhau ( có gắn thêm dây chống cháy bên ngoài)
• Máy sấy các bạn luon bật ở chế độ ON nhé

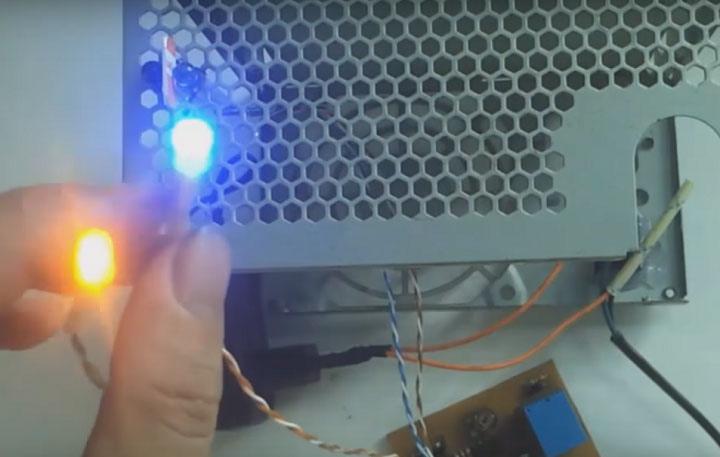

Bước 19: Cấp nguồn cho mạch

Cấp nguồn

Chú ý:

• Mạch được lắp đúng là khi đèn báo nguồn ( Led màu vàng ) sáng còn tất cả các Led còn lại đều không sáng. Trong trường hợp Led màu xanh cùng sáng có nghĩa là Led báo hồng ngoại quá nhạy, ta điều chỉnh triết áp trên mạch đến khi đen màu xanh tắt.
• Đật bàn tay cách Led thu hồng ngoại khoảng 2cm nếu đèn màu xanh không sáng thì tiếp cùng điều chỉnh triết áp cho đến khi đèn màu xanh sáng

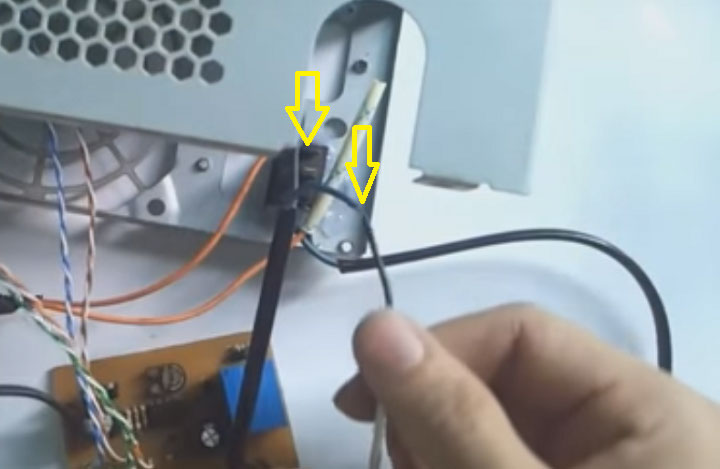

Bước 20: Hàn dây nguồn máy sấy vào mạch

Hàn dây nguồn máy sấy vào mạch

Chú ý:

• Một đầu dây nguồn máy sấy được hàn vào công tắc
• Đầu dây nguồn còn lại được hàn vào relay
• Đầu còn lại của relay được hàn vào mối chung giữa adapter và dây nguồn (bước 18)

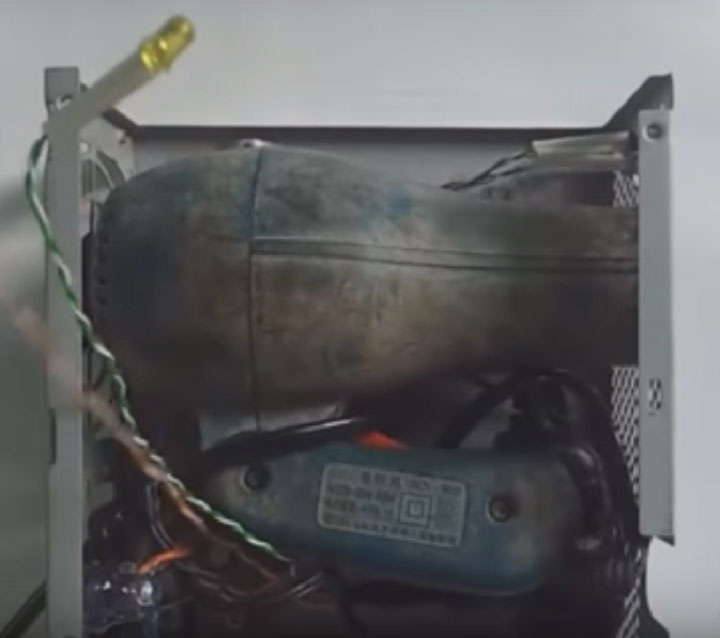

Bước 21: Ráp tất cả các linh kiện vào trong vỏ nguồn máy tính

Ráp linh kiện vào trong vỏ nguồn máy tính

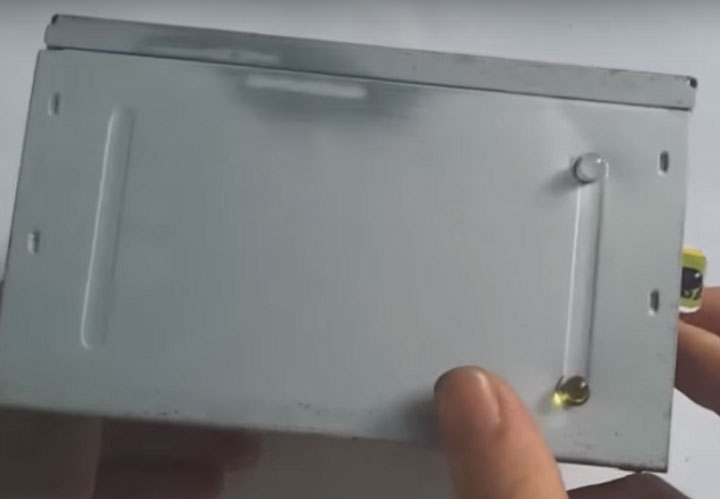

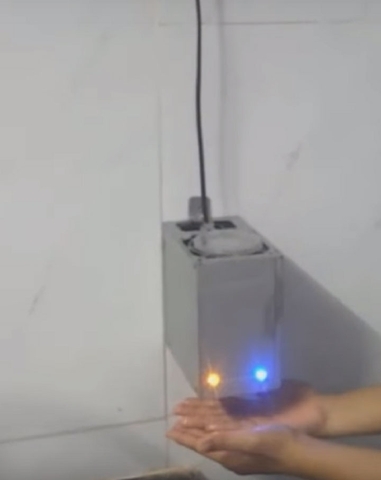

Sản phẩm hoàn thiện

Chú ý: Dùng máy bắn keo để bắn vào các mối hàn tránh bị giật

Như vậy là một sản phẩm hữu ích đã được hoàn thành. Còn chần chừ gì mà không làm ngay cho mình một sản phẩm.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
