Hướng dẫn làm mạch hẹn giờ một nút nhấn cực đơn giản

Đăng bởi : 3M GROUP26/11/2017

Hướng dẫn làm mạch hẹn giờ một nút nhấn

Bạn thường xuyên quên nên để sạc pin điện thoại qua đêm? Hay bạn thường để tràn nước khi bơm? Đừng lo, hôm nay Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm mạch hẹn giờ một nút nhấn rất hữu ích trong việc hẹn giờ sạc điện thoại, giờ bơm nước,…. Hãy bắt tay làm cùng chúng tôi nhé!

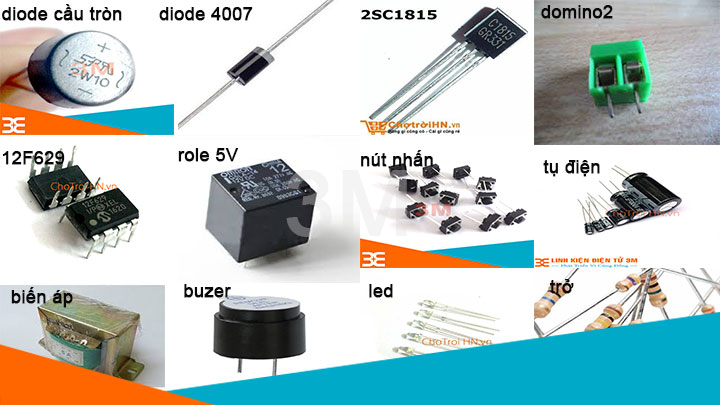

Linh kiện cần thiết



Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn các bước làm mạch hẹn giờ một nút nhấn



Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

https://drive.google.com/open?id=0B2L...

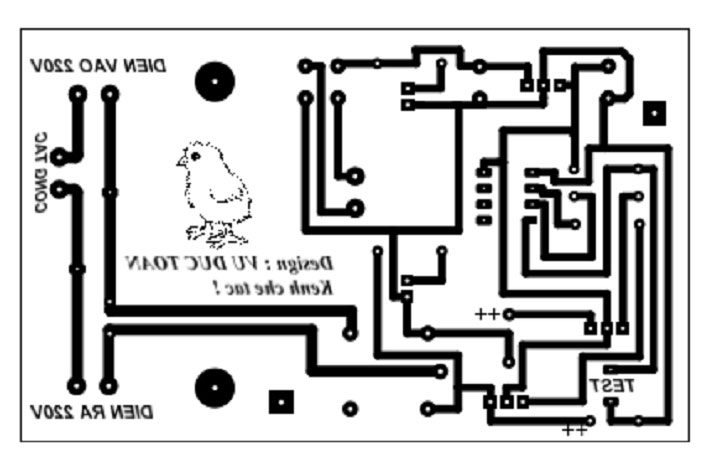

Mạch in

Mạch in

Lưu ý:

Trong file trên đã có đầy đủ : các linh kiện cần sử dụng, file nạp code cho IC và cuối cùng là mạch in dùng để in ra trên phíp đồng.



Chú ý:

· File chỉ mở được khi có kết nối internet

  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng

Bước 4: Bọc giấy in mạch vào phíp đồng

Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút

Bước 6: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha

Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

Lưu ý:
  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
  • Các bạn cũng có thể ăn mòn đồng với dung dich HCl và H2O2

Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

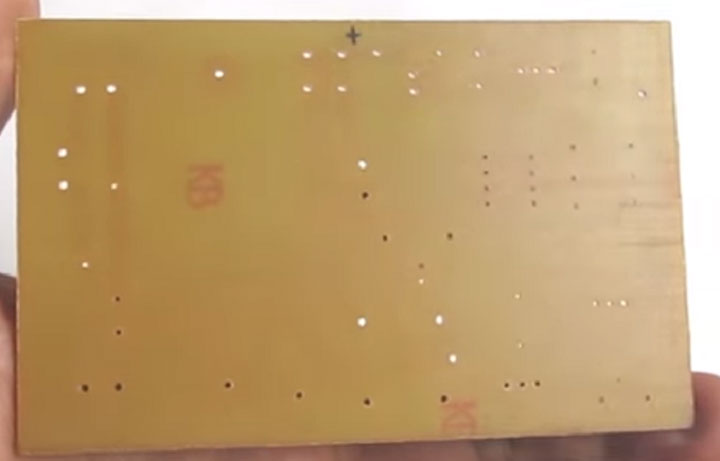

Bước 9: Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện



Bước 10: Gắn linh kiện vào mạch

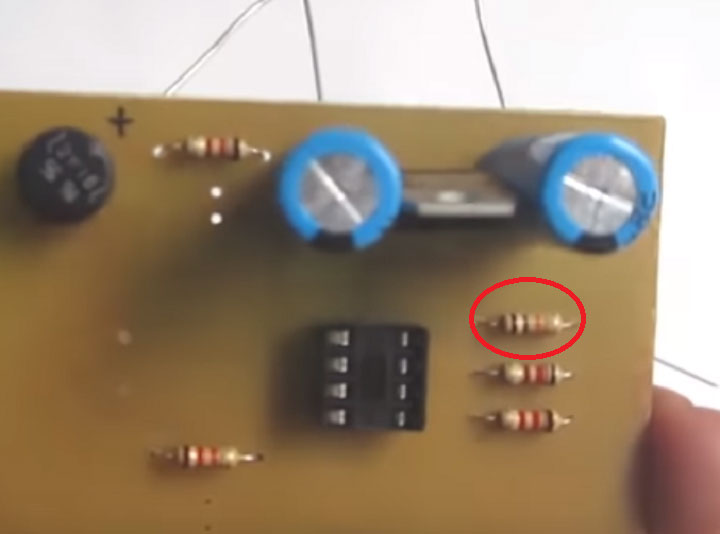

Trở 10K

Trở 10K

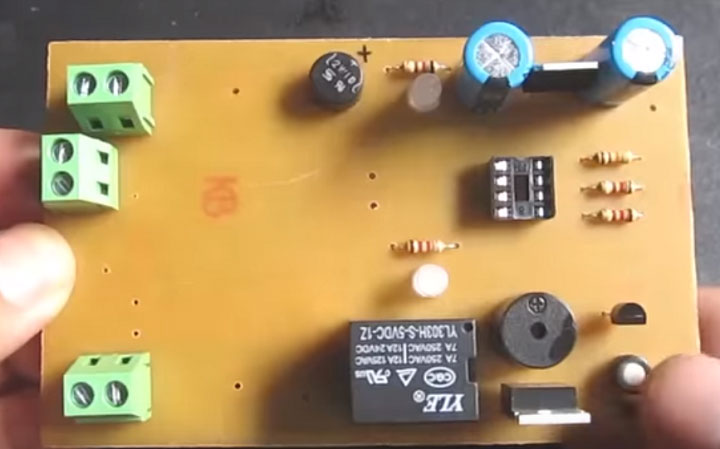

Gắn linh kiện

Gắn linh kiện

Chú ý:
  • Các bạn gắn linh kiện giống như trong hình ảnh
  • Chiều dương của Diode cầu tròn ( chân dài nhất ) gắn hướng lên trên ( dấu + trên bảng mach )
  • Chiều dương của tụ ( chân dài hơn ) hướng lên trên
  • Chân dài của Buzer hướng lên phía trên
  • Vạch trắng cửa Diode 4007 hướng về phía role 5V
  • Vệt khuyết của đế IC 8 chân hướng lên phía trên
  • Chiều dương của Led ( chân dài hơn) hướng lên phía trên
  • Trở được khoanh tròn là trở 10K



Bước 11: Gắn biến áp vào mạch và cấp nguồn

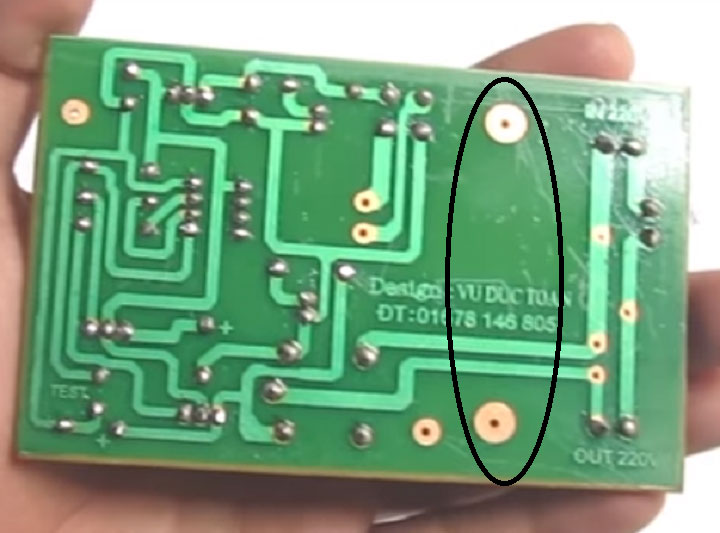

2 lỗ gắn biến áp

2 lỗ gắn biến áp

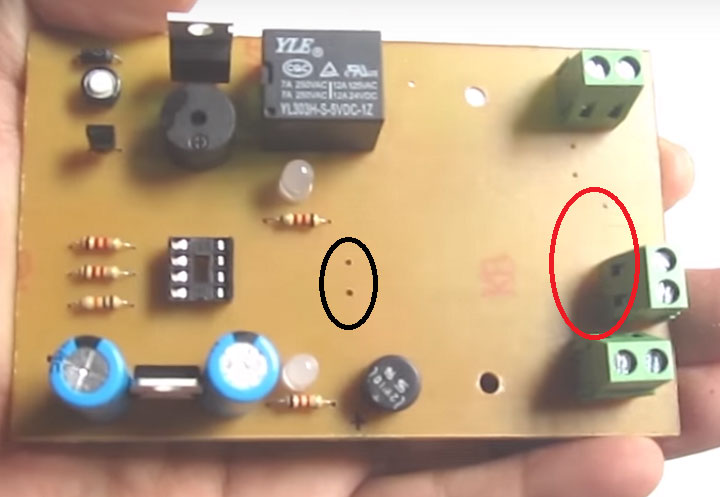

2 vị trí cấp nguồn cho biến áp

2 vị trí cấp nguồn cho biến áp

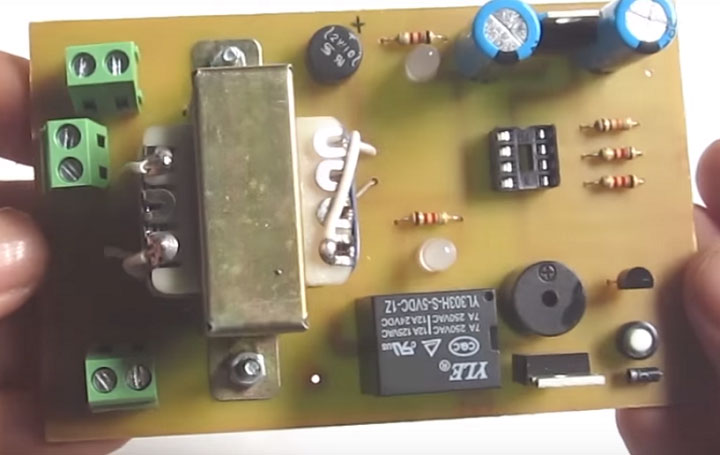

Cấp nguồn cho biến áp

Cấp nguồn cho biến áp

Chú ý:
  • Bên điện áp thấp của biến áp gắn hướng về phía tụ
  • Vị trí được khoanh màu đen ta cấp nguồn 9V
  • Vị trí được khoanh màu đỏ ta cấp nguồn 220V



Bước 12: Hàn chân linh kiện

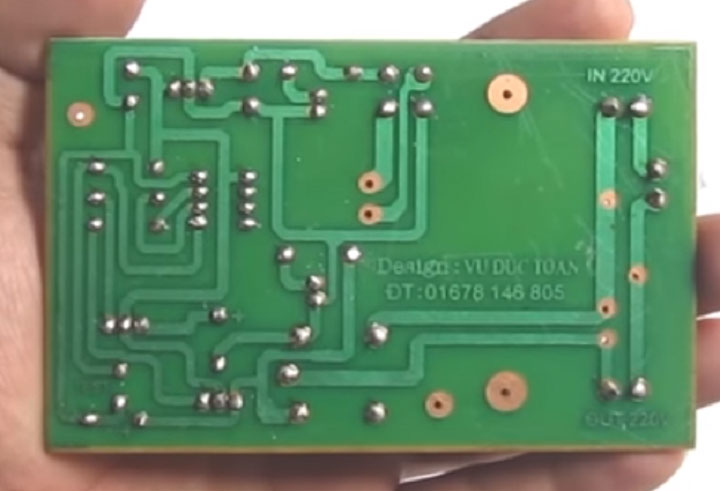

Hàn chân linh kiện

Hàn chân linh kiện



Bước 13: Nạp code cho não IC

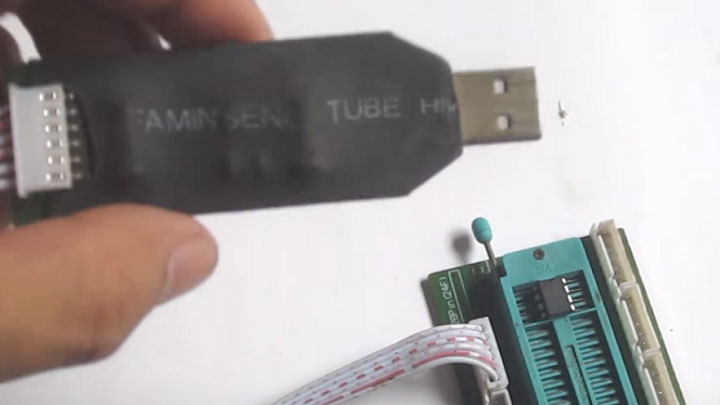

Nạp code cho não IC

Nạp code cho não IC

Chú ý:
  • Dùng mạch nạp Sun để nạp
  • Trong link tải về có 3 file mạch nạp là giờ, phút, giây. Tùy thuộc vào nhu cầu sử dụng mà bạn nạp code cho Ixc phù hợn nhé.



Bước 14: Gắn não IC vào đế IC và gắn dây điện vào Domino

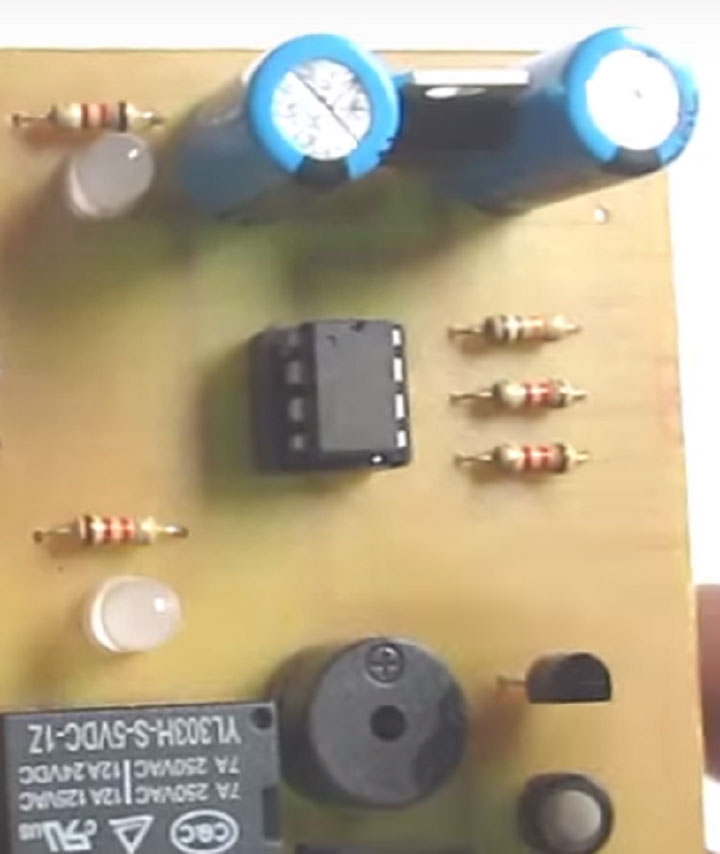

Gắn não IC vào mạch

Gắn não IC vào mạch



Gắn dây điện

Gắn dây điện

Chú ý:
  • Chiều khuyết của não IC hướng lên trên nhé
  • Dùng tuavit để điều chỉnh domino để dây điên được gắn chắc chắn nhé



Bước 15: Cấp nguồn và tải cho mạch

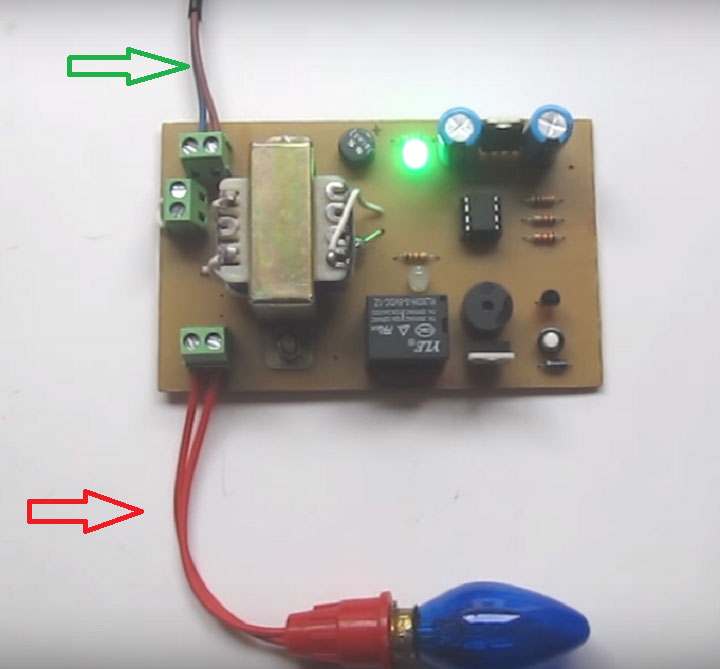

Cấp nguồn và tải cho mạch

Cấp nguồn và tải cho mạch

Chú ý:
  • Mũi tên màu xanh chỉ đầu cấp nguồn 220V
  • Mũi tên màu đỏ được gắn trực tiếp vào tải tiêu thụ ( ở đây mình chọn bóng đèn nhé )

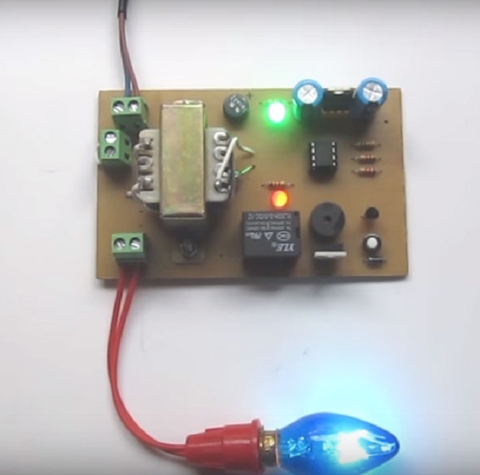

Bước 16: Test thử mạch

Chú ý:

Cách sử dụng mạch : ví dụ ở đây mình nạp code cho não IC là mạch nạp giây. Muốn đèn tắt sau 5s mình sẽ nhấn vào  nút nhấn 5 lần sau đó dừng lại. Sau đó bộ vi xử lý sẽ kiểm tra, sau đó sẽ tự động bật chương trình hẹn giờ. Đèn tự động sáng và sau 5s sẽ tắt.



Vậy là chúng ta đã hoàn thành sản phẩm hữu ích này rồi đó. Khá đơn giản đúng không các bạn?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
