Hướng dẫn Làm Mạch Điều Chỉnh Tốc Độ Quạt Máy Tính Siêu Dễ

Đăng bởi : Diễn15/11/2017

Hướng dẫn Làm Mạch Điều Chỉnh Tốc Độ Quạt Máy Tính Siêu Dễ !



Sau đây Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm mạch điểu chỉnh tốc độ quạt. Mạch có công suất khá lớn, vừa nhỏ gọn lại đơn giản, còn cực rẻ vì dùng ít linh kiện. Hãy bắt tay làm cùng chúng tôi nào!



  1. Linh kiện cần thiết



Hình ảnh linh kiện

Hình nh linh kin



  1. đồ nguyên lý



Sơ đồ nguyên lý

Sơ đ nguyên lý



  1. Hướng dẫn các bước làm mạch



Bước 1: Cắt một phíp đồng đục lỗ để cắm và hàn linh kiện nhé!



Phíp đồng

Phíp đồng

Chú ý:

Chỉ nên cắt vừa để tiết kiệm phíp đồng và làm mạch ra có thẩm mĩ hơn.



Bước 2: Dùng mũi tuavit để khoan lỗ trên phíp đồng to hơn



Khoan to lỗ trên phíp đồng

Khoan to l trên phíp đng



Giải thích: Lỗ trên phíp đồng có đường kính 0.9mm không thể cắm vừa chân của biến trở đơn và transistor mà chỉ cắm vừa chân của điện trở.



Bước 3: Cắm triết áp vào bảng mạch



Cắm triết áp vào bảng mạch

Cm triết áp vào bng mch



Bước 4: Lắp Transistor TIP122 vào tản nhiệt



Lắp transistor vào tản nhiệt

Lp transistor vào tn nhit



Chú ý:

  • Nếu các bạn dùng quạt có công suất nhỏ thì có thể lắp trực tiếp transistor TIP122 vào mạch. Còn các bạn dùng nhiều quạt một lúc hoặc quạt có công suất lớn thì nên lắp thêm một tấm tản nhiệt cho Transistor được làm mát, nếu Transistor nóng quá sẽ gây cháy mạch.
  • Các bạn dùng tuavit để xoáy chặt gắn chắc transistor vào tản nhiệt nhé



Bước 5: lắp transistor TIP122+tản nhiệt vào phíp đồng



Gắn transistor+ tản nhiệt vào phíp đồng

Gn transistor+ tn nhit vào phíp đng



Bước 6: Lắp điện trở vào mạch



Lắp điện trở vào mạch

Lp đin tr vào mch

Chú ý:

  • Các bạn lắp trở nằm ngang song song với đường thẳng của chân triết áp và lắp sao cho tạo thành hình chữ nhật với chân thứ 2 và thứ 3 của triết áp
  • Khoanh màu vàng là chân thứ 2 và thứ 3 của triết áp
  • Khoanh màu xanh là 2 chân của điên trở



Bước 7: Lắp 2 cầu nối vào mạch như hình ảnh



Lắp cầu nối vào mạch

Lp cu ni vào mch



Bước 8: Hàn chân linh kiện vào mạch



  • Đầu tiên các bạn hàn 2 chân điện trở vào 2 chân số 2,3 của triết áp

  • Hàn chân thứ 2 của transistor với chân giữa của triết áp

Sơ đồ hàn chân linh kiện

Sơ đ hàn chân linh kin



  • Hàn chân số 1 của transistor vào chân số 3 của triết áp thông qua cầu nối



Đầu vào và ra của cầu nối dây điện

Đầu vào và ra của cầu nối dây điện



  • Sau khi đã chọn đầu vào và ra của cầu nối như hình vẽ thì ta hàn như sau:
  • Chân dương của đầu vào hàn vào chân thứ 2 của transistor
  • Chân dương của đầu ra hàn vào chân thứ 3 của transistor
  • Hàn 2 đầu âm của cầu nối lại với nhau



Sơ đồ hàn cầu nối vào transistor

 đ hàn cu ni vào transistor

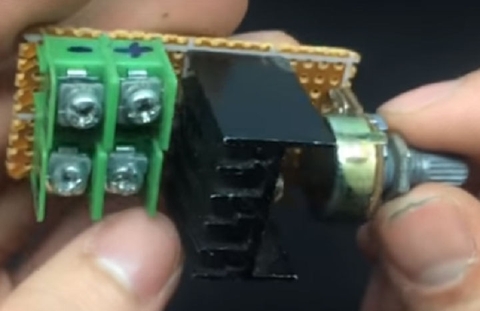

Mạch hàn hoàn chỉnh

Mạch hàn hoàn chỉnh



Bước 9: Đánh dấu đầu vào và ra và các cực tương ứng nhé



Bước 10: Cấp nguồn cho mạch và chạy thử mạch



Cấp nguồn cho mạch

Cấp nguồn cho mch

Chú ý:

  • Để tăng tốc độ của quạt ta điều chỉnh triết áp
  • Như vậy là mạch đã hoàn thành, rất đơn giản và dễ hiểu đúng khôn các bạn?
  • Nếu lắp vào cây máy tính ta sẽ điều chỉnh được cả giàn quạt trong cây máy tính đấy.

Chỉ với 7k bạn đã có trong tay một sản phẩm vô cùng hữu ích, tại sao bạn lại không thử tay nghề của minh luộn nhỉ? Hãy bắt tay làm cùng Linh kiện điện trở 3M của chúng tôi nào!

Mi thc mc các bn có th liên h ti b phn kĩ thut ca chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bn thành công vi d án ca mình nhé !
