MOSFET/FET là linh kiện bán dẫn khá nhạy cảm và dễ hỏng nếu kiểm tra sai cách, nhưng chỉ với một chiếc đồng hồ vạn năng, bạn hoàn toàn có thể tự xác định linh kiện còn "sống" hay đã "chết" ngay tại nhà. Bài viết hướng dẫn chi tiết các bước đo giữa 3 chân G-S, G-D, D-S để nhận biết MOSFET còn tốt, các dấu hiệu chập cực thường gặp khi linh kiện hỏng, cùng cách đo nhanh kiểm tra khả năng mở kênh cho cả hai loại MOSFET kênh N và kênh P.
Tổng quan về Mosfet

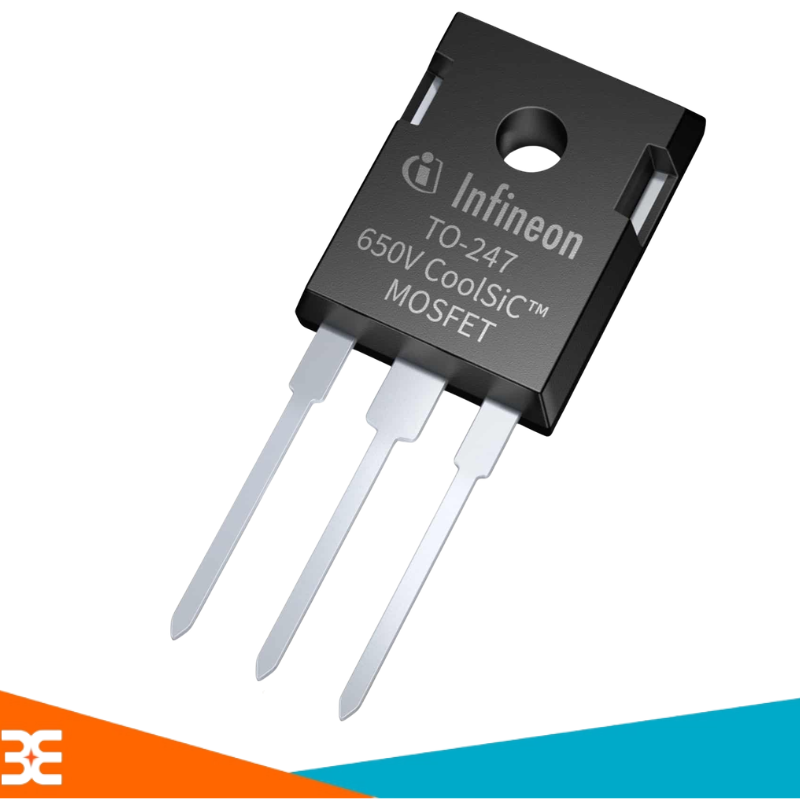

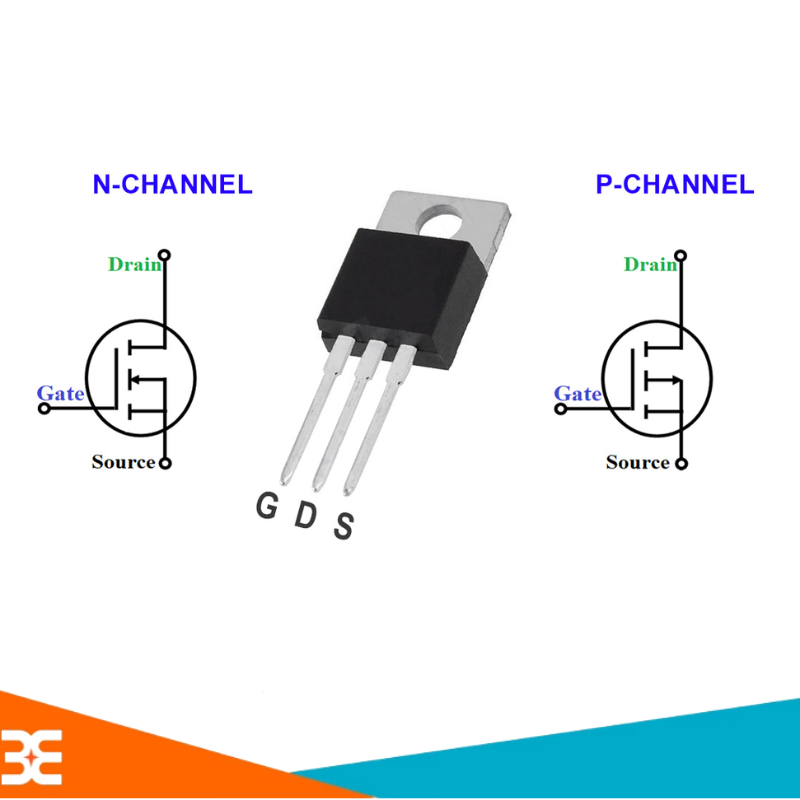

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) là một loại transistor hiệu ứng trường được điều khiển bằng điện áp, thường được sử dụng để đóng cắt hoặc khuếch đại tín hiệu trong các mạch điện tử. MOSFET có 3 chân chính:
- Gate (G) – Cực cổng: dùng để điều khiển MOSFET đóng hoặc ngắt.
- Drain (D) – Cực máng: là một trong hai chân dẫn dòng chính.
- Source (S) – Cực nguồn: là chân còn lại của đường dẫn dòng.

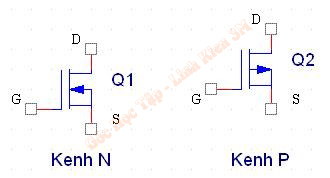

MOSFET thường được chia thành hai loại phổ biến là MOSFET kênh N (N-Channel) và MOSFET kênh P (P-Channel). Trong thực tế, MOSFET được sử dụng nhiều trong nguồn xung, mạch điều khiển động cơ, mạch công suất, bộ biến đổi điện áp và các thiết bị điện tử. Trước khi kiểm tra MOSFET bằng đồng hồ vạn năng, cần xác định đúng các chân G, D và S của linh kiện để tránh đo sai và đưa ra kết luận không chính xác.
=> Xem thêm một số sản phẩm MOSFET:
Kiểm Tra Mosfet – Fet còn tốt thì kết quả đo sẽ như sau:
B1: Đo giữa G và S cả hai chiều kim không lên (tiếp giáp GS chưa bị thủng)
B2. Đo giữa G và D cả hai chiều kim không lên ( tiếp giáp G D chưa bị thủng)
B3. Dùng Tô vít nối tắt G vào D để thoát điện tích trên cực G (do quá trình đo đã để lại điện tích trên chân G)
B4. Đo giữa D và S (Sau khi G đã thoát điện cực G thì ) có một chiều kim không lên (có đảo que đo)
Các trường hợp sau là Mosfet – Fet bị hỏng
Đo giữa G và S kim lên => là chập G S
Đo giữa G và D kim lên là chập G D
Dùng tô vít chập chân G D để thoát điện tích chân G,
Đo giữa D và S kim vẫn lên sau khi đã thoát điện cực G là bị chập DS
Các đo nhanh và xem khả năng mở kênh của Mostfet – Fet
Kiểm tra Mosfet – Fet kênh N.
Các bước kiểm tra Mosfet – Fet kênh N:
- Đặt thang x10K, đặt FET lên vật cách điện hay kẹp chặt bằng dụng cụ không dẫn điện.
- Đặt que đỏ vào cực S, que đen vào cực D, thông thường VOM sẽ chỉ một giá trị nào đó (do điện tích còn tồn tại trên chân G làm mở)
- Giữ que đo như ở bước 2, chạm ngón tay từ cực G sang cực D sẽ thấy kim nhíc lên (thường gần bằng 0), chạm tay từ G sang S sẽ thấy kim tụt đi (có trường hợp tụt gần về vô cùng). Để thấy kim thay đổi nhiều hơn thì hay để ngón tay chạm dính nước hoặc chạm vào đầu lưỡi vào cực G.
- Đó là FET còn sống, nếu ko có thay đổi là FET chết.
Xem thêm: MOSFET IRF840 TO-220 8A 500V N-CH
Kiểm tra Mosfet – Fet kênh P.
Cách kiểm tra FET kênh P thực hiện tương tự như kênh N, chỉ khác ở việc đảo chiều que đo:
- Đặt đồng hồ vạn năng ở thang x10K, đặt FET lên vật cách điện hoặc kẹp cố định bằng dụng cụ không dẫn điện để tránh sai số khi đo.
- Đảo que đo so với cách đo FET kênh N: que đen cắm vào cực S, que đỏ cắm vào cực D. Kim đồng hồ thường sẽ lên một mức nào đó do vẫn còn điện tích tồn dư ở chân G.
- Giữ nguyên vị trí que đo, sau đó chạm ngón tay vào cực G
- Chạm tay từ G sang S: kim sẽ nhích lên (giá trị gần bằng 0).
- Chạm tay từ G sang D: kim sẽ tụt xuống (có thể tụt gần về vô cùng).
- Để kim thay đổi rõ hơn, có thể làm ẩm đầu ngón tay hoặc chạm lưỡi vào cực G trước khi đo.
- Kết luận: Nếu kim thay đổi đúng như trên khi chạm vào cực G, FET vẫn còn sống. Nếu không thấy kim nhích hoặc tụt, FET đã chết (không còn khả năng mở kênh).
Xem thêm: IRF9Z24 55V/12A/TO-220 P-CH
