Hướng dẫn chế mạch điều khiển tốc độ đông cơ dùng nguồn 220V

Đăng bởi 3M GROUP vào lúc 28/10/2017

Hướng dẫn chế mạch điều khiển tốc độ đông cơ dùng nguồn 220V



Mạch điều khiển tốc độ động cơ là mạch được áp dụng rộng rãi trong thực tiễn, nó có tác dụng điểu khiển tốc độ quạt gió, độ sáng bóng đèn, tốc độ máy khoan, cắt, mài,… Vì vậy, hãy cùng Linh kiện điện tử 3M chế mạch này nhé.



Linh kiện cần thiết để làm điều khiển tốc độ đông cơ dùng nguồn 220V

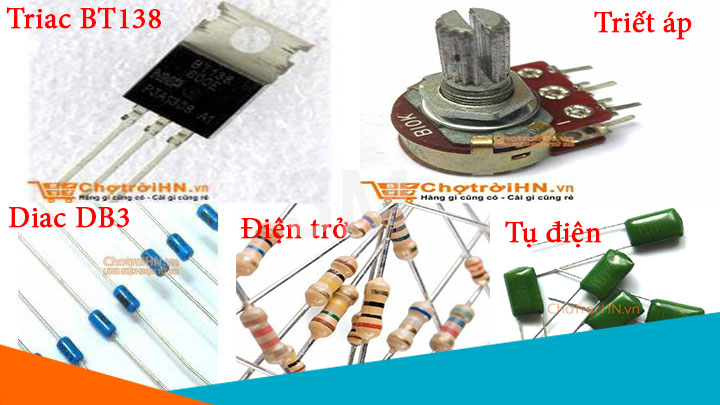

Hình ảnh các linh kiện cần thiết

Hình ảnh các linh kiện cần thiết



  Lưu ý khi chọn linh kiện Triac: Triac BT134, BT136 chịu được dong điện đi qua là 4A, BT137 chịu dược dòng 8A, BT138 chịu được dòng 12A. Tùy theo đông cơ có công suất bao nhiêu mà mình chọn triac    (bằng cách tính P=UI với U=220V) vì vậy các bạn hãy chú ý lựa chọn triac phù hợp nhé!

    Cùng làm bộ điều khiển tốc độ động cơ này với Linh kiện điện tử 3M nào !!!



Sơ đồ nguyên lý của mạch điều khiển tốc độ động cơ



Sơ đồ nguyên lý

Sơ đồ nguyên lý



Hướng dẫn làm mạch điều khiển tốc độ động cơ



Bước 1:

Cắt chân bên trái cùng của triết áp. Chân bên phải cùng của triac BT138 cắt bớt để lại một đoạn khoảng 5mm và chân bên trái cùng bẻ ra để dễ hàn linh kiện.

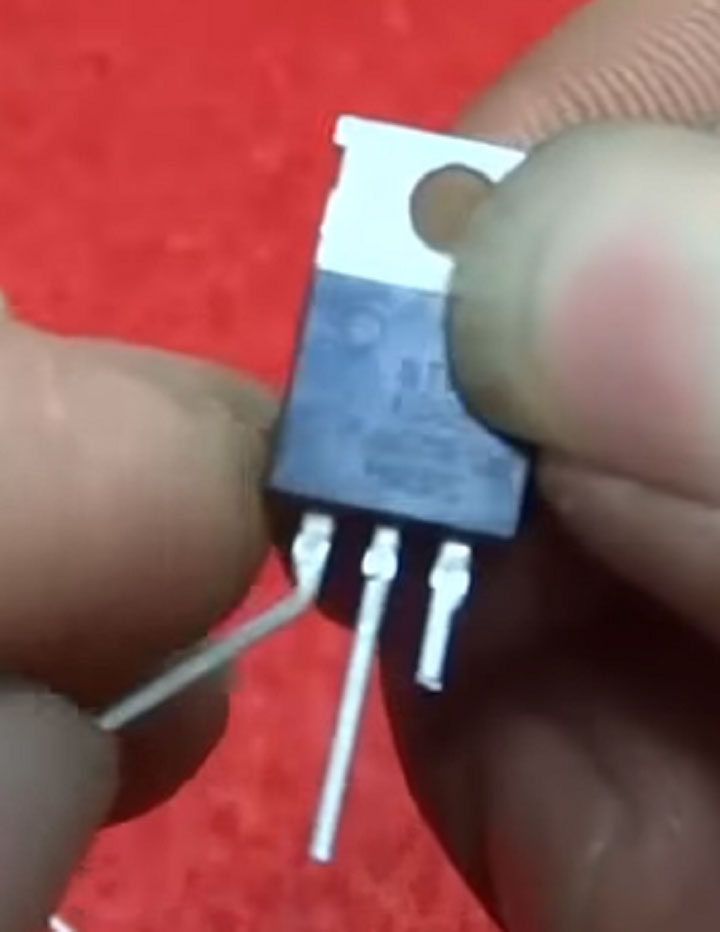

Triết áp và triac đã cắt chân

Triết áp và triac đã cắt chân



Bước 2:

Hàn chân giữa triac BT138 và triết áp lại với nhau



Bước 3:

Đấu 1 chân của Diac DB3 vào chân đã cắt của Triac BT138 và hàn tại điểm nối



Lưu ý: Diac DB3 không phân biệt cực âm dương nên các bạn đấu chân nào cũng được nhé!

Bước 4:

Gắn một chân bất kỳ của tụ Mica vào chân bên trái cùng của Triac BT138 sau đó hàn lại ( các bạn bẻ 2 chân của tụ ra để dễ hàn nhé)

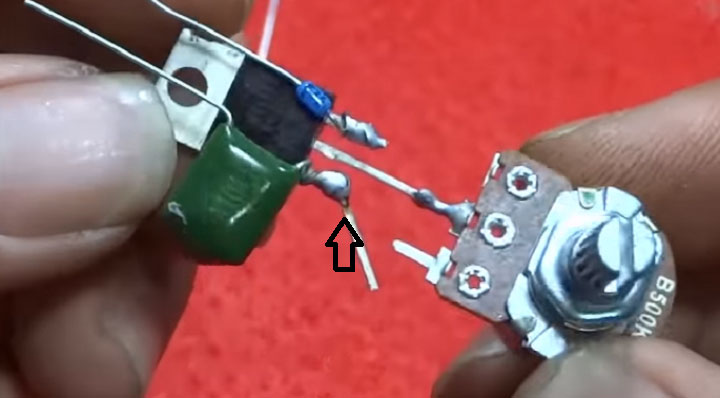

Hình ảnh sau khi đã hàn chân của tụ và Triac

Hình ảnh sau khi đã hàn chân của tụ và Triac

Bước 5:

Xoắn 2 chân còn lại của Diac DB3 và tụ Mica lại, xoắn cùng 1 chân bất kỳ của điện trở 1K và hàn điểm nói chân giữa 3 linh kiện.

Bước 6:

Bẻ cong chân giữa của Triac BT138 như hình ảnh bên dưới để dễ hàn, sau đó cho 1 ống cách điện vào chân còn lại của điện trở 1K và hàn chân điện trở 1K vào chân đã cắt của chiết áp.

   Như vậy về phần mạch điện chúng ta đã hoàn thành phần mạch của mạch điều khiển tốc độ đông cơ. Rất dễ hiểu và đơn giản đúng không các bạn!

   Bước sau ta sẽ nối dây phần mạch với động cơ mình muốn sử dụng. Để đơn giản, tại đây mình sử dụng bóng đèn làm động cơ nhé.

Bước 7:

Một dây mình đấu thẳng vào dây nối bóng đèn ( thiết bị dùng điện ) 2 chân còn lại đấu vào chân giữa và chần bên trái cùng của triết áp.

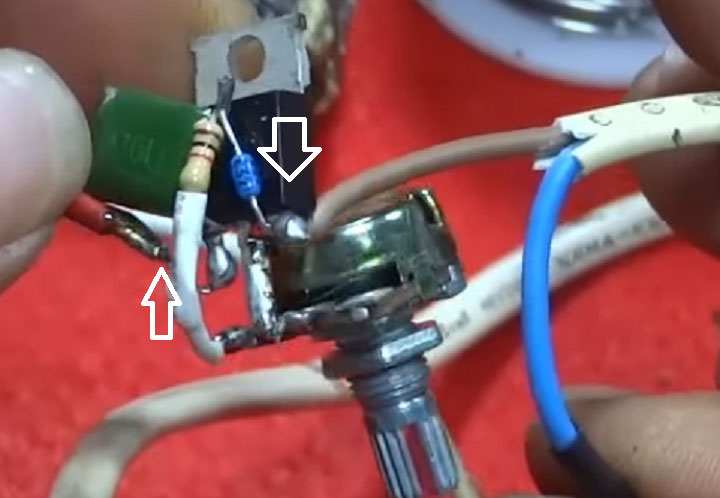

Hình ảnh nối dây

Hình ảnh nối dây

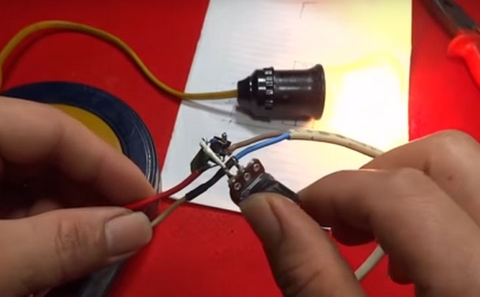

  Vậy là chúng ta đã hoàn thành một bộ điều khiển tốc độ động cơ độ sáng bóng đèn sử dụng nguồn điện 220V rồi đó các bạn!

   Mình đã làm thử và khi ta vặn chiết áp thì độ sáng của bóng đèn biến thiên rất mịn. mạch điều khiển này rất hữu dụng, chúng ta có thể điều khiển tốc độ các thiết bị dùng điện từ xa chỉ với dây nối dài. Đỡ mất công di chuyển ^-^. Chỉ với 7K tại sao bạn không thử làm mạch hữu dụng mà đơn giản này nhỉ? Đừng chần chừ gì nữa mà hãy bắt đầu ngay với Linh kiện điện tử 3M của mình nhé!

     Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
