Hướng dẫn cách chế đèn USB siêu rẻ và tiện lợi

Đăng bởi : 3M GROUP23/10/2017

Có bao giờ bạn muốn tự làm một sản phẩm điện tử để phục vụ nhu cầu hằng ngày của mình? Bạn sẽ chọn những mạch điện nghe thật hấp dẫn làm thử, và sau khi nhìn vào sơ đồ nguyên lý của nhưng mạch đó bạn thấy nản vì nó quá rắc rối trong khi mình có kiến thức hạn chế về điện tử. Vậy hãy để linh kiện điện tử 3m chúng tôi giúp bạn. Hãy bắt đầu từ những mạch đơn giản nhất và linh kiện thông dụng để dần làm quen với mach điện nhé. Sau đây mình sẽ hướng đẫn các bạn cách chế đèn USB có rất nhiều ứng dụng trong thực tế.

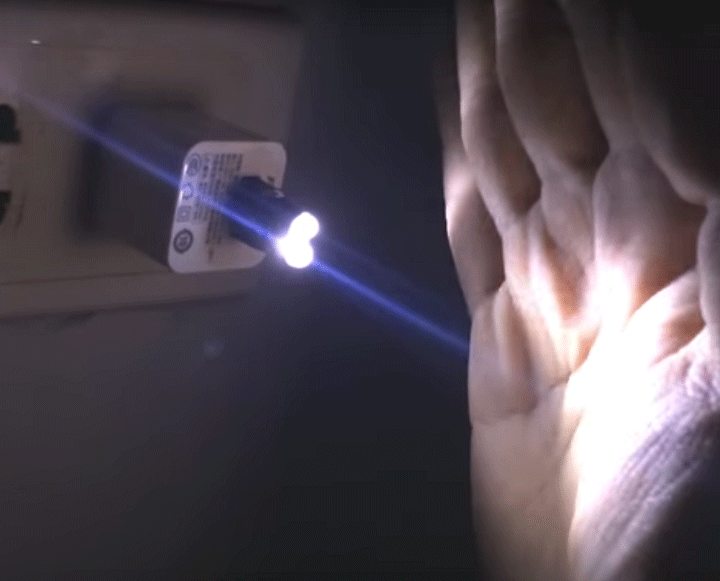

Demo đèn USB

Demo đèn USB



Linh kiện cần thiết để làm đèn USB



Hướng dẫn cách chế đèn USB siêu rẻ và tiện lợi

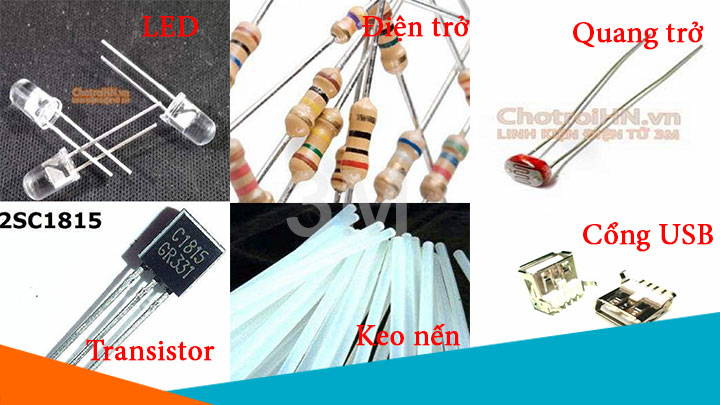

Hình ảnh các linh kiện cần thiết

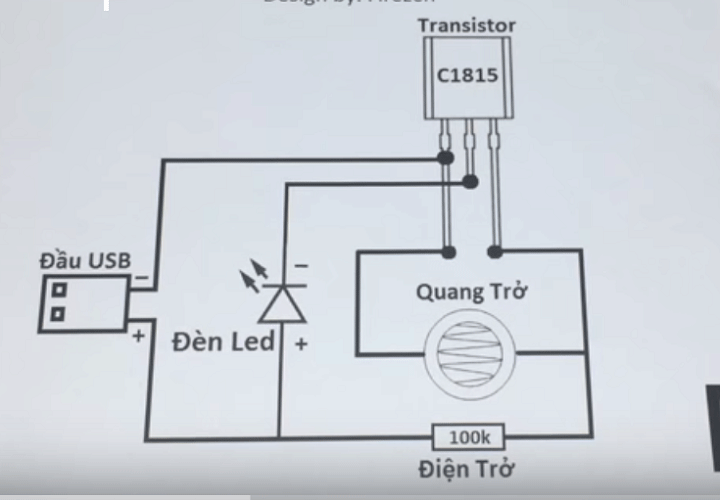

Sơ đồ nguyên lý

Sơ đồ nguyên lý

Sơ đồ nguyên lý



Hướng dẫn các bước chế đèn USB



Bước 1: Ta hàn 2 đèn led với nhau bằng cách cắt ngắn bẻ cong 2 chân của môt đèn led rồi hàn vào đèn led còn lại ( các bạn nhớ hàn đúng cực nhé )

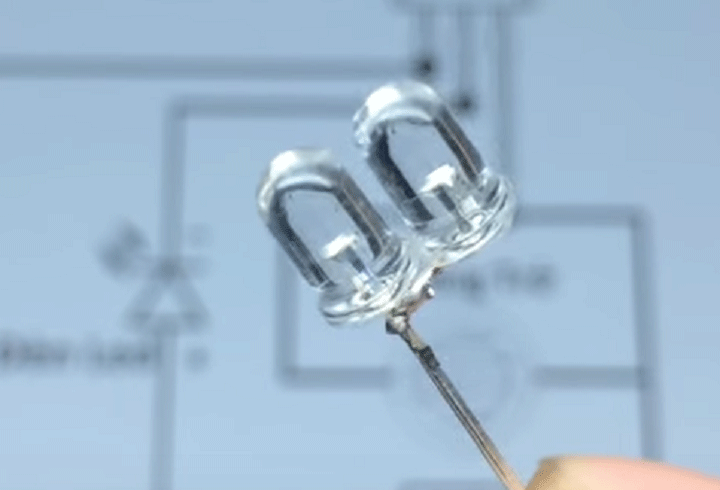

Hai đèn led sau khi hàn

Hai đèn led sau khi hàn

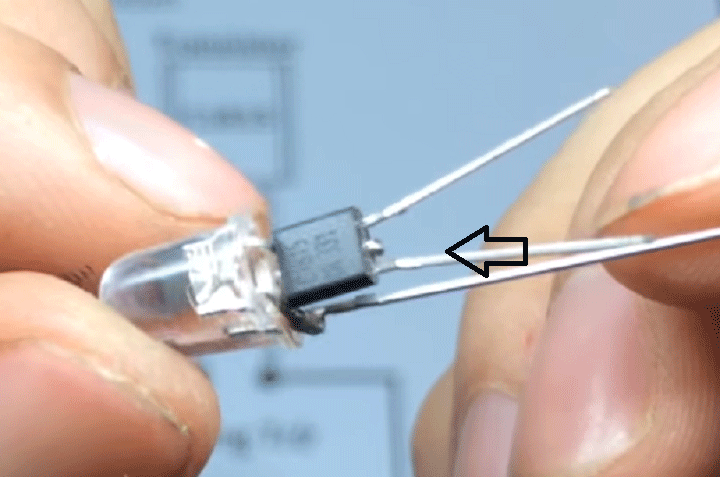

Bước 2: Hàn chân âm của đèn led vào chân giữa của transistor.

Mối hàn giữa led và transistor

Mối hàn giữa led và transistor



Lưu ý:, Đối với đèn led chân ngắn hơn là chân âm nhé.

Bước 3: Chân dương của đèn led nối với 1 chân của điện trở .

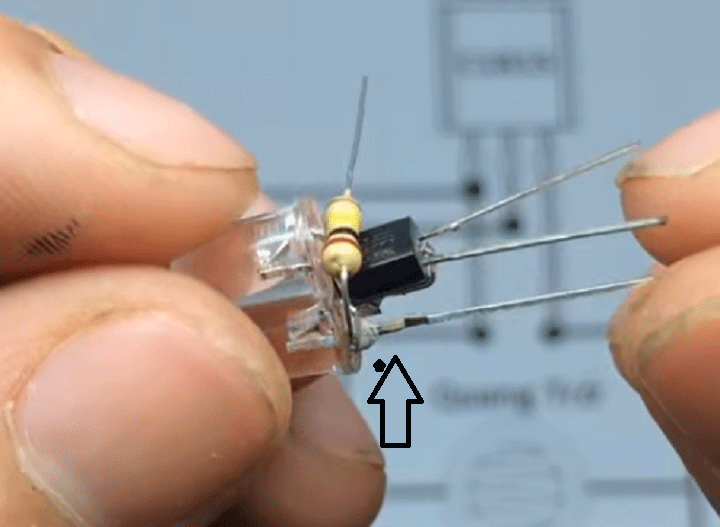

Mối hàn giữa led và điện trở

Mối hàn giữa led và điện trở



Bước 4: Chân còn lại của điện trở đấu vào chân ngoài cùng của transistor.

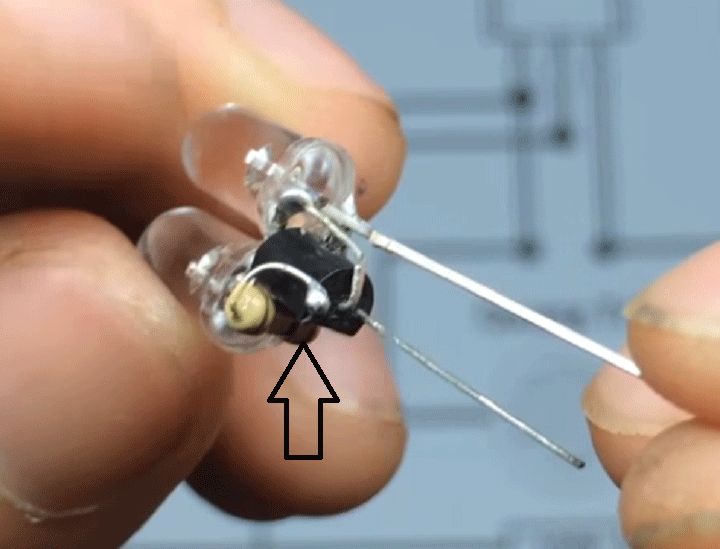

Mối hàn giữa chân còn lại của transistor và điện trở

Mối hàn giữa chân còn lại của transistor và điện trở

Lưu ý: Khi hàn mạch ta đặt đúng chiều của transistor ( mặt ghi tên ngửa lên giống như trong sơ đồ nguyên lý )

Bước 5: Đấu 2 chân của quang trở vào 2 chân ngoài cùng của transistor

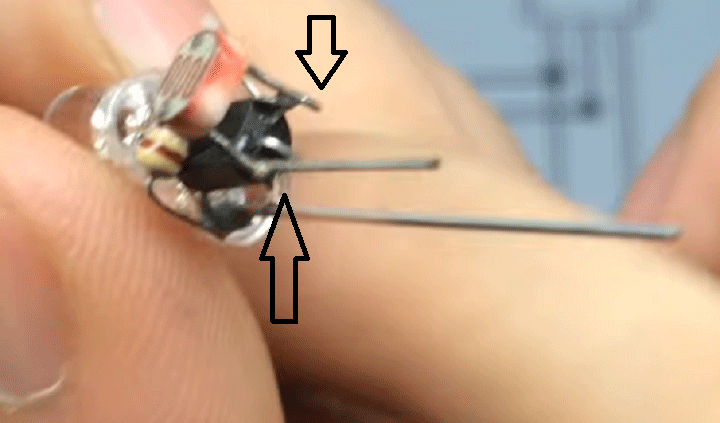

Hàn 2 chân của quang trở vào 2 chân transistor

Hàn 2 chân của quang trở vào 2 chân transistor



Mạch đã có thể hoạt động , để test thử xem mạch có chạy hay không ta kẹp 1 pin khoảng 3V vào hệ mạch và tắt đèn. Nếu sáng ổn định ta chuyển sang bước tiếp theo.

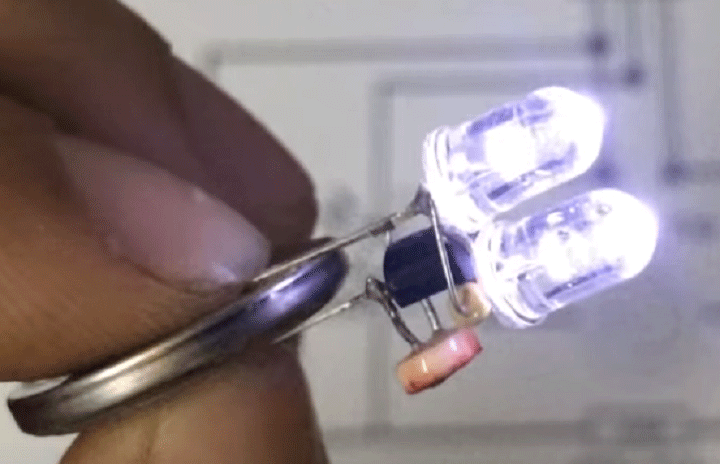

Demo test thử mạch

Demo test thử mạch

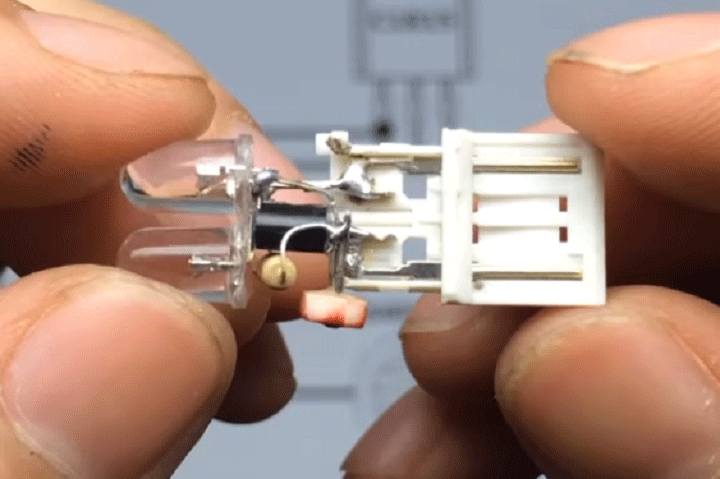

Bước 6: Hàn hệ mạch vừa rồi vào đúng cực của đầu USB

Hàn mạch vào USB

Hàn mạch vào USB



Lưu ý : Ta đặt đầu USB đúng chiều phần hổng ở trên rồi nhìn thẳng lên thì bên trái là cực âm, bên phải là cực dương.

Bước 7: Dùng mảnh băng dính đen dính vào quang trở để ngăn cản sự tiếp xúc ánh sáng của đèn led vào quang trở. Sau đó dùng keo nến gắn xung quanh phần mạch trừ bóng led.

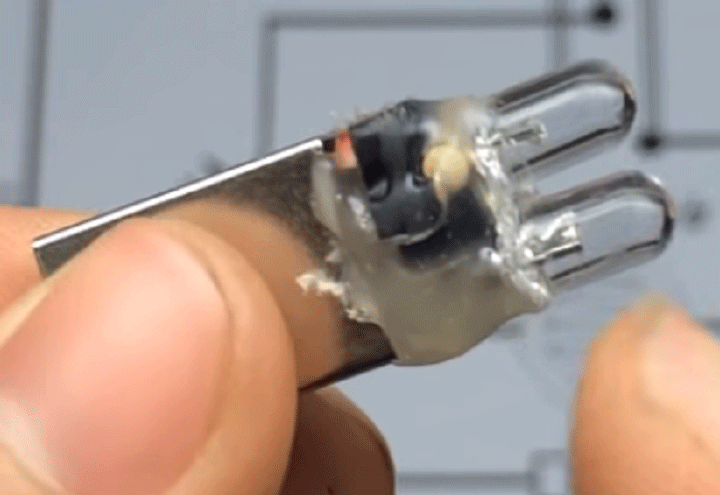

Dùng keo nến gắn xung quanh mạch

Dùng keo nến gắn xung quanh mạch

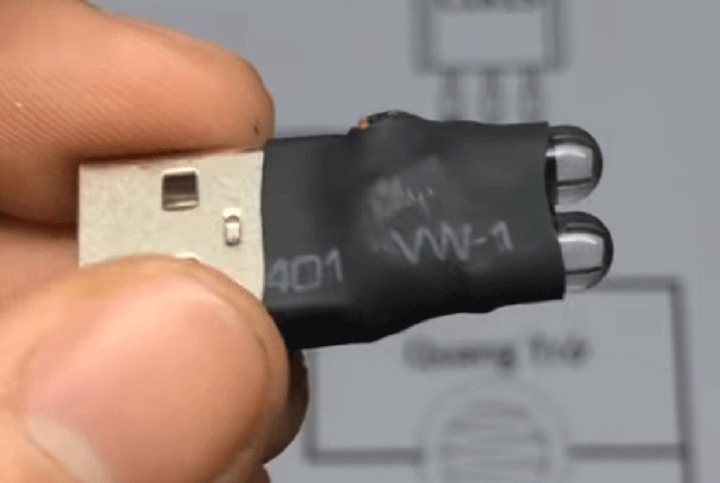

Bước 8: Dùng một đoạn ống co nhiệt cắt bỏ 1 phần đủ để lộ quang trở ra ngoài. Sau đó dùng bật lửa để ống co nhiệt co lại bảo vệ mạch.

Sản phẩm hoàn thiện

Sản phẩm hoàn thiện

Chú ý: các bạn nên hàn nhanh để tránh làm hỏng linh kiện nhé.

   Như vậy chúng ta đã hoàn thành sản phẩm rồi đó. Thật là đơn giản đúng không nào. Chỉ với khoảng 5k bạn đã sở hữu một chiếc đèn thật xinh xắn có thể dùng để làm đèn ngủ, đèn chiếu sáng thật nhỏ gọn mang theo bên mình lúc cần thiết. Tại sao bạn lại không bắt tay làm luôn và ngay nhỉ?. Hãy bắt đầu với linh kiện điện tử 3m của chúng tôi nhé!

   Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
