Hướng dẫn cách chế đèn ngủ tự đông bật tắt cực đơn giản và đẹp tại nhà

Đăng bởi : 3M GROUP27/09/2017

Hướng dẫn cách chế đèn ngủ tự đông bật tắt cực đơn giản và đẹp tại nhà

Demo test mạch đèn ngủ tự đông bật tắt

                                    Demo test mạch đèn ngủ tự đông bật tắt



      Bạn có cảm thấy bất tiện mỗi khi giật mình tỉnh giấc thấy bóng tối che phủ xung quanh mình? Bạn muốn xử lý nhu cầu cá nhân mà lại không nhìn thấy đường  để di chuyển? Hãy yên tâm, đèn ngủ tự chế sau đây sẽ phá tan sự bất tiện đó. Đặc biệt với những người có tâm lý sợ bóng tối sẽ vô cùng yêu thích thiết kế này. Nào, bây giờ chúng ta hãy cùng bắt đầu sáng chế nhé.!!!



I. Linh kiện cần thiết để làm đèn ngủ siêu cute

-01 Adapter 9 – 12V

-02 Led ( tùy màu sắc yêu thích nhé )

-01 máy khoan

-01 điện trở 10K

-01 cây kéo

-01 Transistor BC547

-01 Cảm biến ánh sáng ( quang trở )

-Thiếc, nhựa thông, mỏ hàn

-Keo nến, súng băn keo nến

-Dây điện



II. Sơ đồ nguyên lý bộ mạch cảm ứng ánh sáng.

Sơ đồ nguyên lý bộ mạch cảm ứng ánh sáng.

III. Các bước thực hiện mạch siêu đơn giản.

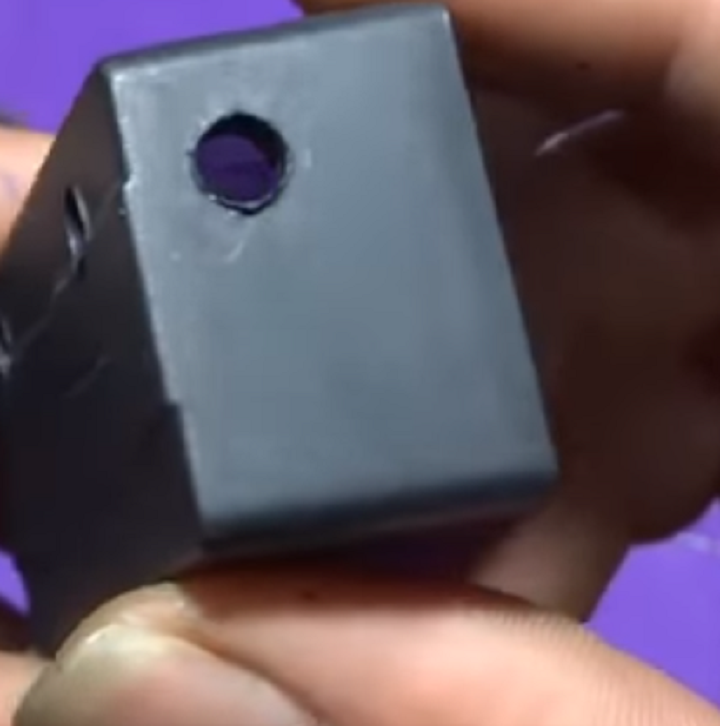

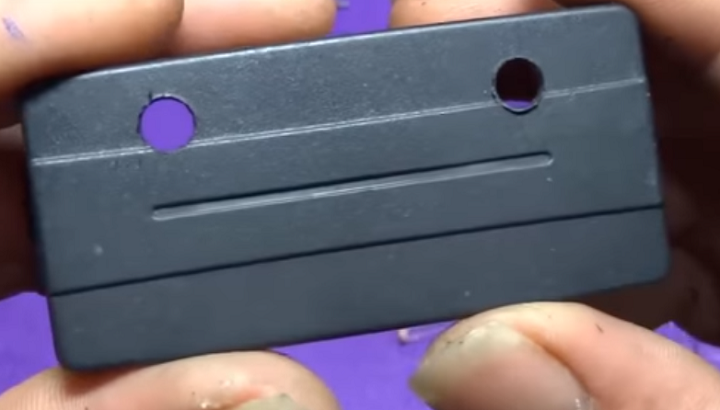

Bước 1: Bật nắp adapter, trên phần nắp nhựa khoan 3 lỗ ( như hình ảnh bên dưới nhé )

Chú ý : Trong 3 lỗ đó có 2 lỗ phù hợp với kích thước đèn Led, lỗ còn lại phù hơp với quang trở nhé.

Bước 2: Đặt 2 bóng Led vào lỗ phù hợp, sau đó dùng súng gắn keo nến gắn luôn lại để cố định.

Bước 3:  Phần dây đèn led mình đấu dây dương với dương, dây âm với âm.

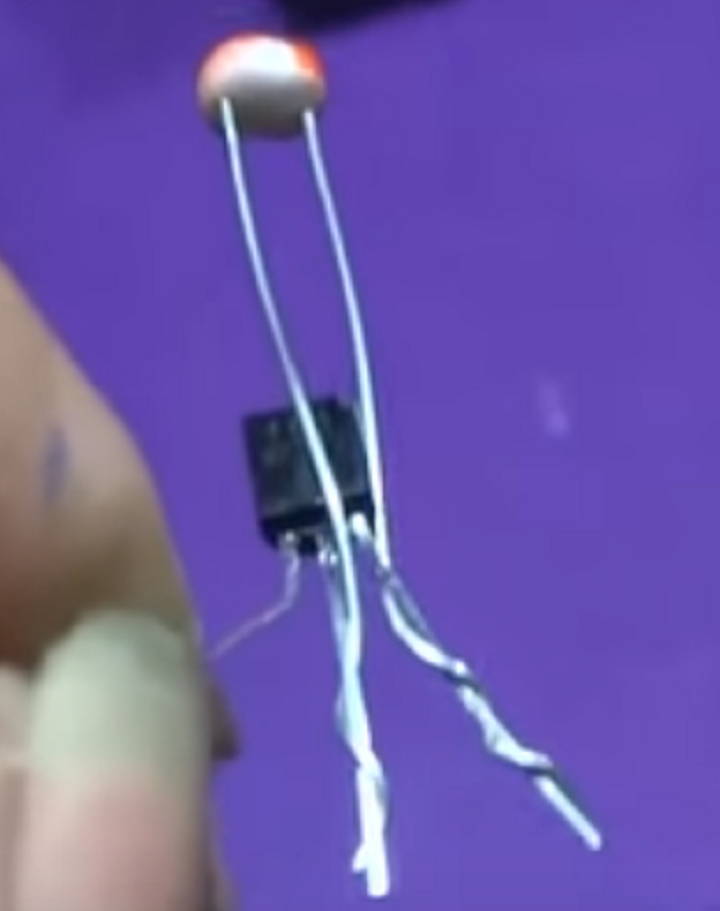

Bước 4:  Đấu chân giữa của transistor vào 1 chân quang trở, chân còn lại của quang trở đấu vào chân phải của transistor sau đó hàn chúng lại.

quang trở

Chú ý: Các bạn phải đặt đúng chiều của transistor như hình vẽ để phân biệt chân phải, chân trái transistor nhé.

Bước 5: Đấu 1 chân con trở vào chân giữa transistor, chân trái transistor đấu vào chân âm của đèn led và hàn lại luôn nhé. Chân dương của led nối và hàn vào chân còn lai của con trở 10k



Bước 6: Bây giờ chúng ta sẽ sử dụng 2 dây điện. Đầu âm(-) của nguồn gắn vào điểm nối bên chân trái của transistor, chân dương (+) nguồn hàn vào đầu con trở và led chung

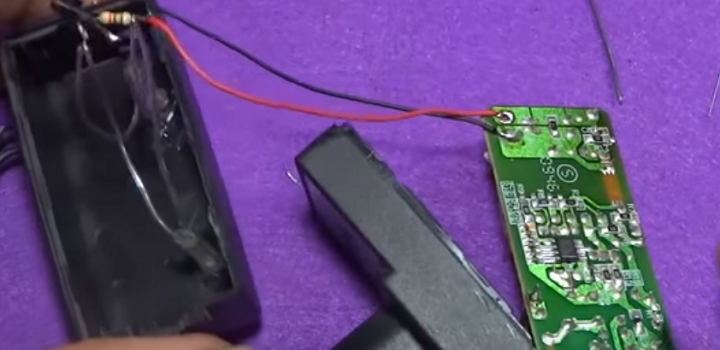

Bước 7: Hàn 2 dây đó vào đầu nguồn mạch sạc ( như hình vẽ )

chế đèn ngủ tự đông bật tắt

Bước 8: Đặt quang trở vào lỗ bên trên vừa hàn, sau đó cho keo nén vào dán và dính lại. Sau đó lắp 2 phần của adapter lại.

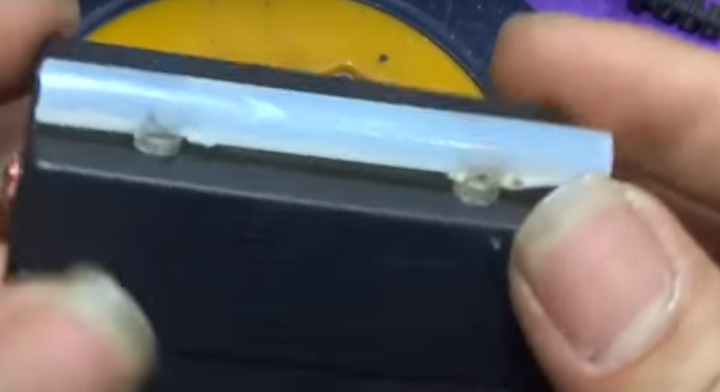

Bước 9: Dùng đoạn keo nến cắt sao cho độ dài bằng sạc, đánh dấu 2 vị trí trùng với 2 bóng đèn led.

Sau đó lấy mỏ hàn xuyên 2 lỗ và nhấn 2 bóng led trong đó ( như hình vẽ )

chế đèn ngủ tự đông bật tắt

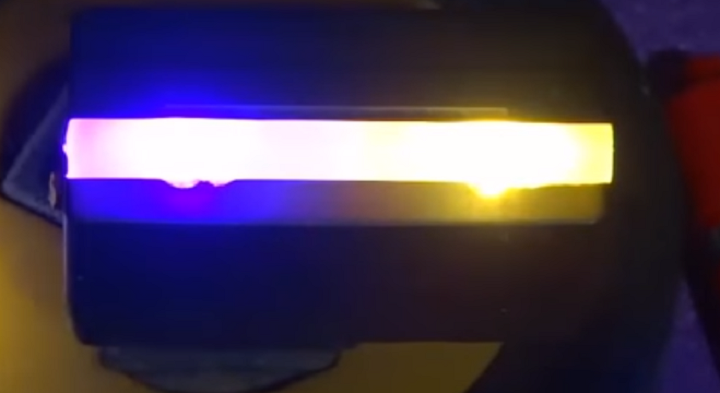

Vây là chúng ta đã hoàn thành sản phẩm đèn ngủ tự chế phải không nào? Quá đơn giản !

Nếu muốn sản phẩm nhìn mĩ quan hơn, bạn có thể dùng nhiều bóng led màu sắc hơn. Nhìn nó sẽ rất lung linh đấy.

Chỉ với 30k bạn đã sở hữu một chiếc đèn ngủ thật cute do tự mình thiết kế. Tại sao bạn không bắt tay vào làm ngạy lúc này?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
