Cảm biến mực nước là thiết bị giúp phát hiện và đo mức chất lỏng trong bồn, bể chứa hay téc nước một cách tự động, thay vì phải kiểm tra thủ công như trước đây. Nhờ đó, hệ thống bơm có thể tự bật/tắt đúng lúc, cảnh báo kịp thời khi nước cạn hoặc tràn, giúp tiết kiệm điện và tránh những sự cố không đáng có. Vậy cảm biến nước có những loại nào, nguyên lý hoạt động ra sao và nên chọn loại nào thì phù hợp với nhu cầu của gia đình? Bài viết dưới đây sẽ giúp mọi người giải đáp những thắc mắc trên.
Cảm biến mực nước là gì?
Cảm biến mực nước (Water Level Sensor) là thiết bị dùng để phát hiện hoặc đo chính xác mức chất lỏng trong bể, bình, ống hoặc các môi trường chứa. Tùy theo từng loại, cảm biến có thể giúp mọi người:
- Báo đầy / báo cạn nước
- Điều khiển máy bơm tự động từ xa
- Đo mực nước theo dạng tuyến tính (analog)
- Giám sát nước trong thủy canh, hồ cá, bồn nước
- Ứng dụng trong Arduino, IoT, STEM
Các loại cảm biến mực nước phổ biến
Dưới đây là những loại cảm biến mực nước thông dụng được sử dụng phổ biến:

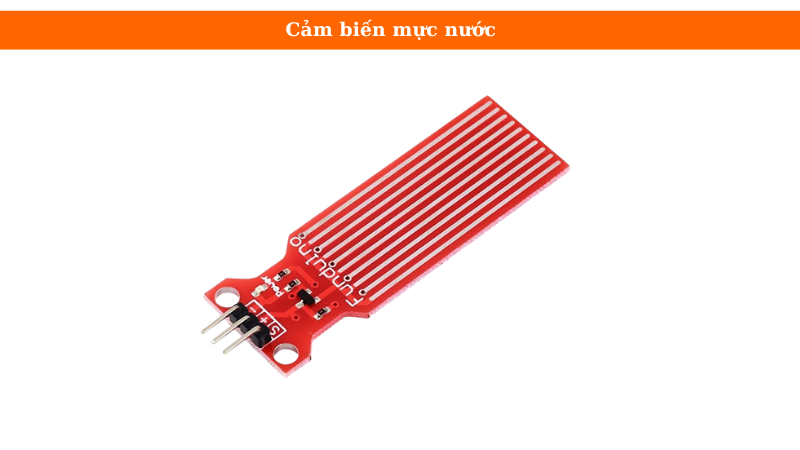

Cảm biến mực nước dạng điện trở (Analog) – Dễ dùng, giá rẻ
Đây là loại thường gặp nhất trong các dự án Arduino hoặc STEM. Cấu tạo dạng PCB dài, chia thành nhiều mức, nước càng cao → điện áp đầu ra càng lớn.
Sản phẩm gợi ý: Module Cảm Biến Mực Nước Analog
- Điện áp: 5V
- Tín hiệu: 0 – 4.5V
- Dùng cho Arduino, ESP32, UNO R3
- Tấm cảm biến chống thấm nước
Ứng dụng:
- Robot hút nước
- Máy bơm mini
- Hồ cá – thủy canh
- Mô hình STEM lớp 4–9
Cảm biến mực nước dạng chạm (Báo tràn/Báo cạn)
Loại này sử dụng hai đầu dò tiếp xúc trực tiếp với nước. Khi nước chạm vào → mạch phát hiện → đưa tín hiệu báo mức.
Sản phẩm gợi ý: Cảm Biến Mực Nước (Analog)
- Dạng thanh FR4
- Hoạt động 3–5V
- Dòng tiêu thụ thấp
Ưu điểm:
- Giá rất rẻ
- Dễ dùng
- Thích hợp báo tràn máy giặt, sàn nhà, bồn nước nhỏ
Cảm biến mực nước siêu âm (không cần tiếp xúc nước)
Đây là dạng cảm biến không nhúng vào nước, dùng sóng để đo khoảng cách → tính ra mực nước. Cực kỳ bền, và ít bị ăn mòn theo thời gian.
Các ứng dụng:
- Bể nước lớn
- Thùng chứa hóa chất
- Bể ngầm – giếng khoan
- Khoang chứa cần độ bền cao
Cảm biến mực nước không tiếp xúc XKC – cực bền, dùng cho vật chứa kín
Đây là loại cảm biến gắn ngoài thành bình, không cần tiếp xúc nước, không bị oxi hóa.

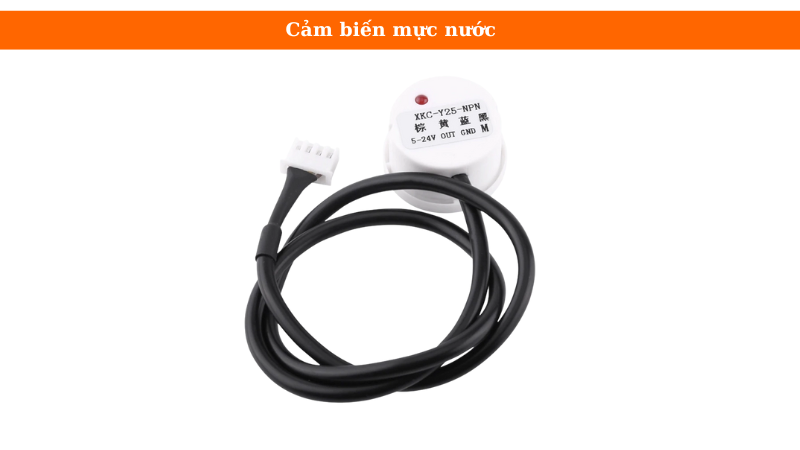

Sản phẩm gợi ý: Cảm Biến Mực Nước Không Tiếp Xúc XKC-Y25
- Nguồn: 5–12V
- Ngõ ra: PNP / NPN
- Cảm nhận qua thành nhựa, kính, nhôm mỏng
- Không cần đục lỗ bình
Sản phẩm gợi ý: Cảm Biến Mực Chất Lỏng Không Tiếp Xúc Y26
- Độ nhạy cao hơn Y25
- Có thể gắn trên ống dẫn
- Ngõ ra dạng công tắc mức (Level switch)
Ưu điểm:
- Không chạm nước
- Không hỏng, không rò điện
- Dùng tốt trong bình nước nóng, bình lọc, bồn kín

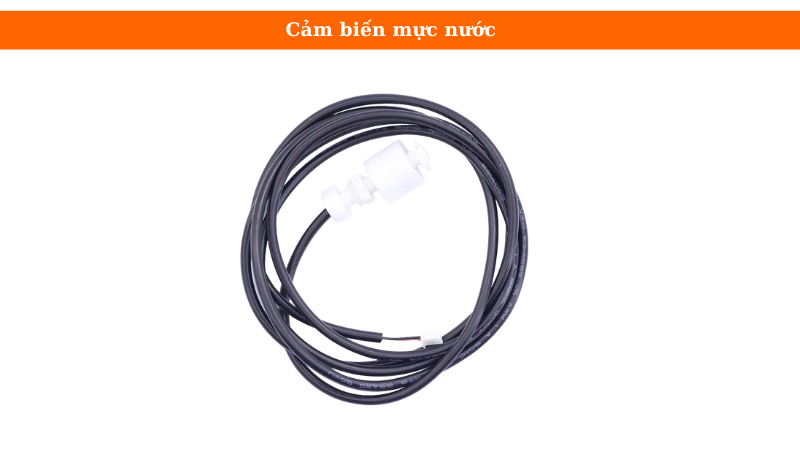

Phao mực nước (Float Switch) – đơn giản, bền, dễ sử dụng
Phao là loại bền nhất, chịu dòng lớn, dùng nhiều trong thiết bị gia đình.
Sản phẩm gợi ý: Phao quạt hơi nước
- Dài 1.7m
- Sử dụng cho quạt điều hòa, bình chứa
- Đơn giản – dễ đấu nối
Ứng dụng:
- Báo đầy/báo cạn bồn nước lớn
- Máy bơm nước gia đình
- Máy làm mát
Nguyên lý hoạt động của từng loại
-
Dạng điện trở (analog): Nước dẫn điện → làm thay đổi giá trị điện trở → đầu ra analog tăng/giảm theo mực nước.
- Dạng chạm: Hai điện cực chạm nước → dòng điện nhỏ chạy qua → mạch nhận biết.
- Dạng siêu âm: Phát sóng → đo thời gian phản hồi → tính khoảng cách → suy ra mực nước.
- Không tiếp xúc XKC: Cảm biến điện dung → thay đổi trường điện → phát hiện có nước phía sau thành bình.
- Phao: Nước nâng phao → công tắc bên trong đóng/mở mạch điện.
Cách chọn cảm biến mực nước đúng theo nhu cầu
Để có thể sử dụng hết công năng cũng như phù hợp với nhu cầu của bản thân, mọi nguời có thể tham khảo cách lựa chọn cảm biến mực nước dưới đây:
-
Dùng cho Arduino – STEM – IoT: Chọn cảm biến analog (giá rẻ, dễ lập trình)
-
Bơm nước gia đình – Bể nước: Dùng phao nước hoặc XKC không tiếp xúc (bền, chịu tải tốt)
-
Hồ cá – Thủy canh – Robot nước: Dùng analog hoặc chống tràn dạng chạm
-
Bình nước kín – Bình nóng lạnh – Ống dẫn: Dùng XKC Y25/Y26 (không cần tiếp xúc nước)
-
Bể lớn – Hệ thống công nghiệp: Dùng siêu âm (đo xa, chính xác)
=> Xem thêm: Cảm Biến Lưu Lượng Nước YF-S401 3-6L/min Máy Lọc Nước Máy Pha Cafe
Hướng dẫn đấu nối & ví dụ code Arduino
Kết nối:
-
VCC → 5V
- GND → GND
- AO → A0 (Analog)
Code mẫu:
int sensor = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int value = analogRead(sensor);
int level = map(value, 0, 1023, 0, 100); // phần trăm mực nước
Serial.print("Muc nuoc: ");
Serial.print(level);
Serial.println("%");
delay(300);
}
