Bộ Combo Mô Hình Robot 3 Bánh V1

Bộ Combo Mô Hình Robot 3 Bánh Đầy Đủ + 3Module

Combo mô hình robot 3 bánh là bộ mô hình được chế tạo để tránh vật cản, dò đường vô cùng thông minh. Việc lắp ráp lại vô cùng đơn giản, chỉ những bước cơ bản là bạn đã có ngay bộ mô hình robot.

Bộ combo mô hình robot 3 bánh bao gồm:

• 1 bánh xe dẫn động đa hướng
• 4 cọc đồng phi 3
• 1 đế pin AA: lắp 4 pin con thỏ
• 2 động cơ giảm tốc 3V - 9V màu vàng và 2 bánh xe robot vàng
• 1 khung robot mica: 2cm
• Ốc M36 - vít M36
• 1 công tắc bập bênh 2 chân: kcd11
• 2 đĩa encoder
• 1 module Arduino Uno R3 chip dán tặng kèm dây nguồn và jum đực đơn
• 1 Module điều khiển động cơ: L298
• 1 Shield Cảm Biến Arduino Uno
• 1 module đo khoảng cách SR04
• 1 động cơ servo và khung

Hướng dẫn lắp ráp mô hình robot 3 bánh

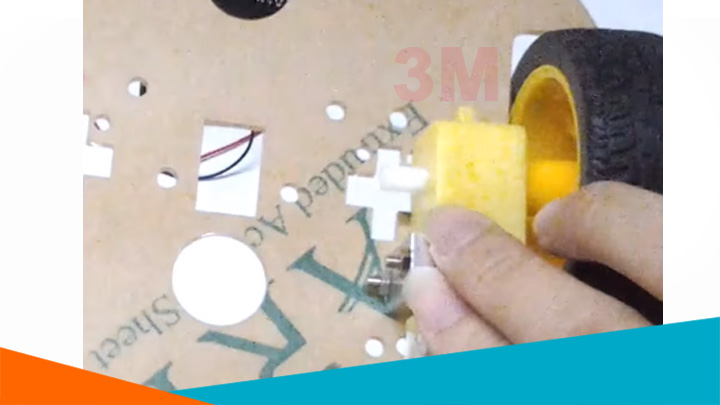

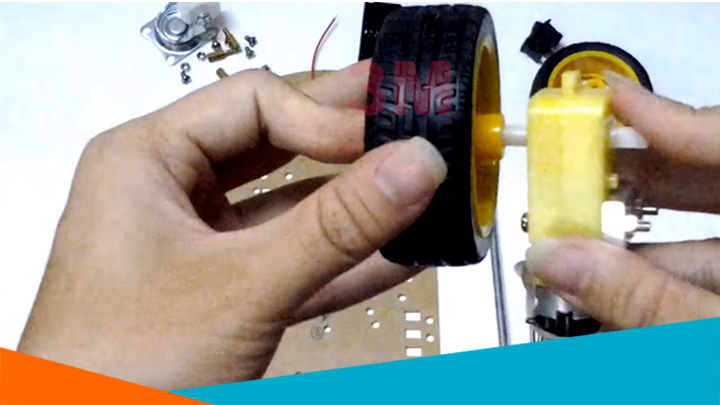

Bước 1: Lắp bánh robot vào động cơ giảm tốc

Lắp bánh robot vào động cơ giảm tốc

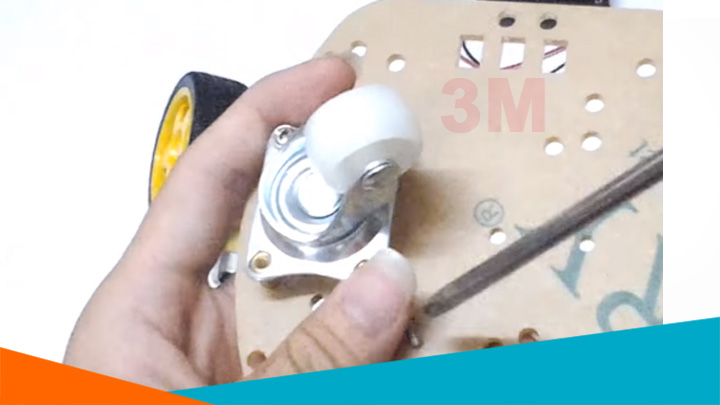

Bước 2: Gắn bánh dẫn động vào khung robot

Lắp bánh dẫn động vào khung robot

Bước 3: Gắn động cơ giảm tốc đã được lắp bánh robot vào khung robot

Lắp động cơ giảm tốc đã gắn bánh vào khung robot

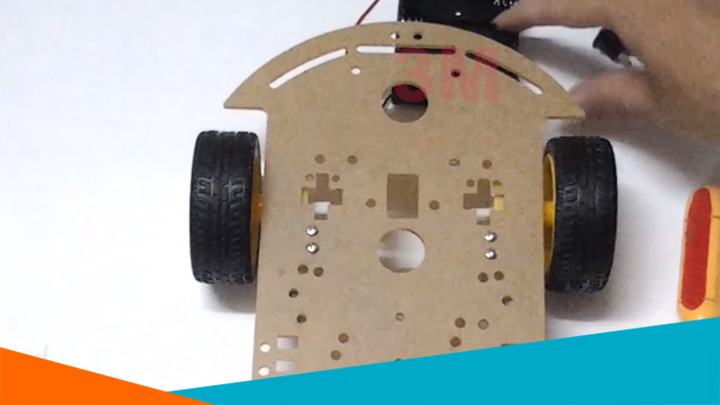

Khung robot được gắn bánh hoàn thiện

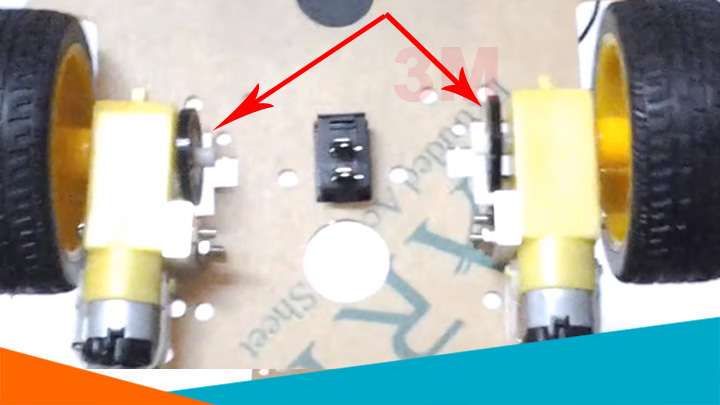

Bước 4: Lắp 2 miếng encoder vào động cơ giảm tốc như hình bên dưới:

Gắn encoder vào động cơ giảm tốc

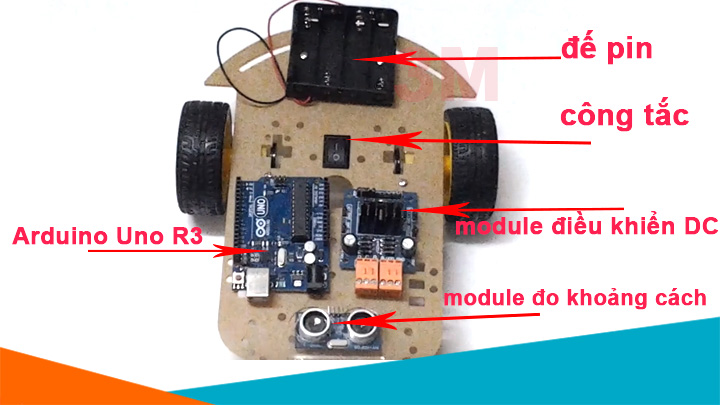

Bước 5: Lắp các thiết bị còn lại để hoàn thiện mô hình

Hoàn thiện mô hình

Linh Kiện Điện Tử 3M cam kết cung cấp bộ combo mô hình robot 3 bánh với đầy đủ phụ kiện đi kèm có chất lượng tốt nhất.
