Máy biến áp hay máy biến thế là thiết bị điện hoạt động dựa trên hiện tượng cảm ứng điện từ, dùng để thay đổi mức điện áp xoay chiều. Máy biến áp có thể dùng để tăng áp, hạ áp, cách ly điện hoặc truyền năng lượng giữa các mạch. Trong bài viết này, chúng ta sẽ tìm hiểu cấu tạo, nguyên lý hoạt động, công dụng và các loại máy biến áp phổ biến.
Tổng quan về máy biến áp
Máy biến áp (transformer) là thiết bị điện từ tĩnh hoạt động dựa trên nguyên lý cảm ứng điện từ, thường được dùng để biến đổi mức điện áp xoay chiều từ giá trị này sang giá trị khác mà tần số về cơ bản không thay đổi. Nhiều người nghĩ rằng biến áp và biến thế là 2 thiết bị khác biệt nhau nhưng thực ra chúng cùng dùng để nhắc tới thiết bị biến đổi điện áp của dòng điện.

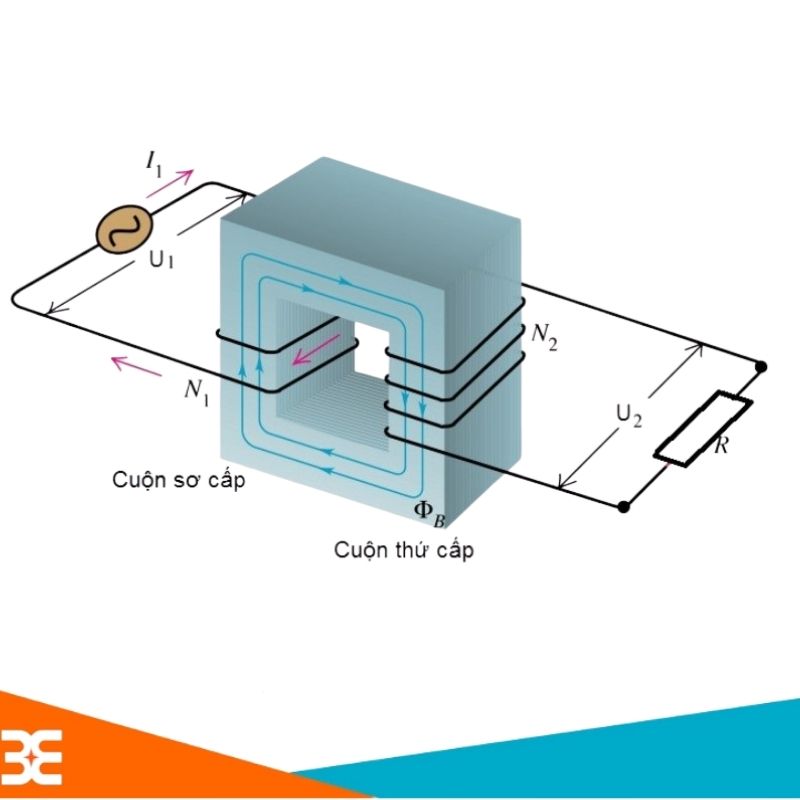

Nguyên lý hoạt động của máy biến áp
Máy biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ — nguyên lý vật lý cho phép biến đổi điện áp mà không cần thay đổi tần số của dòng điện xoay chiều.
Khi đặt một điện áp xoay chiều vào hai đầu cuộn dây sơ cấp, dòng điện chạy qua cuộn dây này sẽ sinh ra một từ trường biến thiên trong lõi thép. Từ thông biến thiên đó lan truyền qua lõi thép và đi xuyên qua cả cuộn dây sơ cấp lẫn cuộn dây thứ cấp. Do từ thông biến đổi liên tục theo thời gian, nó sẽ cảm ứng sinh ra một suất điện động (điện áp) ở cuộn dây thứ cấp — đây chính là hiện tượng cảm ứng điện từ. Điện áp cảm ứng sinh ra ở cuộn thứ cấp cao hay thấp hơn so với cuộn sơ cấp phụ thuộc vào tỷ số số vòng dây giữa hai cuộn:
- Nếu số vòng dây cuộn thứ cấp nhiều hơn cuộn sơ cấp → điện áp đầu ra tăng lên (biến áp tăng áp).
- Nếu số vòng dây cuộn thứ cấp ít hơn cuộn sơ cấp → điện áp đầu ra giảm xuống (biến áp hạ áp).
Nhờ nguyên lý này, máy biến áp có thể linh hoạt biến đổi điện áp đầu vào thành điện áp đầu ra mong muốn, phục vụ cho nhiều mục đích khác nhau như truyền tải điện đi xa, cấp nguồn cho thiết bị điện tử, hay hạ áp an toàn cho các ứng dụng dân dụng.
Máy biến áp dùng để làm gì?
Chức năng chính của máy biến áp là điều chỉnh mức điện áp của dòng điện xoay chiều sao cho phù hợp với từng mục đích sử dụng cụ thể. Tùy theo nhu cầu, biến áp có thể tăng áp được sử dụng để nâng điện áp lên cao hoặc hạ áp để giảm điện áp xuống mức an toàn cho thiết bị.

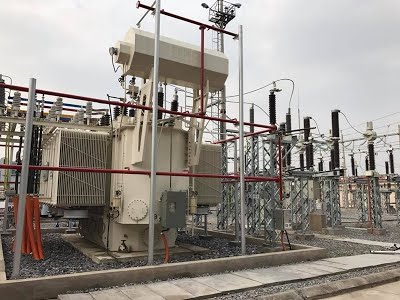

Trong hệ thống truyền tải điện năng, máy biến áp giữ vai trò đặc biệt quan trọng. Khi truyền điện đi xa, điện áp thường được nâng lên rất cao để giảm thiểu tổn hao năng lượng trên đường dây, sau đó được hạ xuống mức phù hợp trước khi đưa vào sử dụng trong sinh hoạt hoặc sản xuất. Nhờ vậy, máy biến áp giúp quá trình truyền tải điện trở nên hiệu quả hơn, tiết kiệm đáng kể chi phí và hạn chế hao phí điện năng trên đường truyền.
Bên cạnh đó, trong các thiết bị điện tử dân dụng, máy biến áp còn được dùng để hạ áp từ điện lưới 220V xuống các mức điện áp nhỏ hơn (12V, 9V, 5V...) phù hợp với nguồn cấp cho mạch điện, sạc pin hay các thiết bị điện tử công suất thấp.
Cấu Tạo Máy Biến Áp/ Biến Thế
-
Lõi thép máy biến áp: Lõi thép của biến áp có vai trò dẫn từ thông chính của máy, chúng được chế tạo từ các loại vật liệu dẫn từ tốt như thép kỹ thuật điện. Để giảm dòng điện xoáy trong lõi thép, người ta thường dùng các lá thép kỹ thuật điện, ở hai mặt lá thép được sơn cách điện và ghép lại với nhau tạo thành lõi thép.
-
Dây cuốn máy biến áp: Dây cuốn của máy biến thế được chế tạo từ các loại dây đồng hoặc nhôm, chúng có tiết diện tròn hoặc hình chữ nhật được bọc cách điện ở bên ngoài. Bộ phận làm mát của máy biến áp/ biến thế thì tùy thuộc vào loại máy và kích thước máy mà bộ phận tản nhiệt lại có sự khác nhau. Với những máy biến áp nhỏ thì thường được làm mát bằng không khí, còn đối với các máy biến áp công suất lớn thì được làm mát bằng dầu, ngoài vỏ có cánh tản để tăng tiếp xúc với môi trường
- Vỏ và hệ thống cách điện: Có nhiệm vụ bảo vệ các bộ phận bên trong, đảm bảo an toàn điện và hỗ trợ tản nhiệt. Tùy loại máy biến áp, thiết bị có thể được bổ sung dầu cách điện, quạt làm mát hoặc các bộ phận bảo vệ khác.
Các loại máy biến áp phổ biến
- Máy biến áp tăng áp: Dùng để nâng điện áp đầu ra lên cao hơn điện áp đầu vào.
- Máy biến áp hạ áp: Dùng để giảm điện áp xuống mức phù hợp với thiết bị sử dụng.
- Máy biến áp cách ly: Có tác dụng cách ly điện giữa mạch sơ cấp và thứ cấp, giúp tăng độ an toàn khi sử dụng.
- Máy biến áp tự ngẫu: Chỉ sử dụng một cuộn dây chung cho cả phía đầu vào và đầu ra, có ưu điểm là kích thước nhỏ và hiệu suất cao.
- Máy biến áp xuyến: Có lõi dạng hình xuyến, kích thước gọn, hiệu suất cao và thường có độ nhiễu thấp.

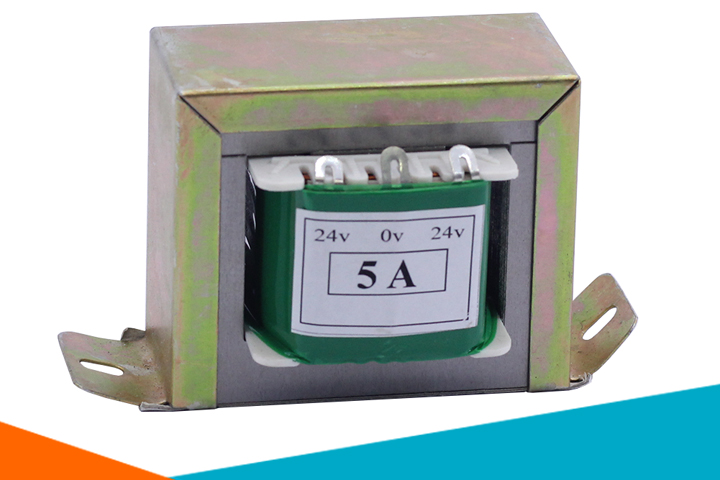

- Máy biến áp EI: Sử dụng lõi thép ghép từ các lá thép hình chữ E và I, phổ biến trong các bộ nguồn và thiết bị điện tử.

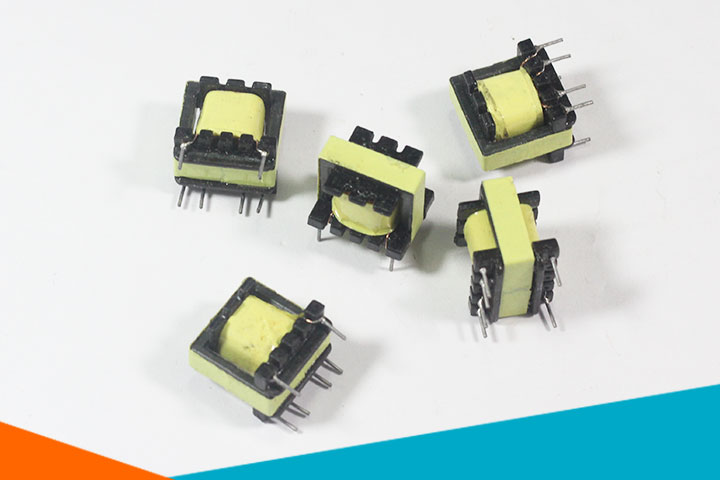

- Máy biến áp xung: Hoạt động ở tần số cao, thường được sử dụng trong nguồn xung, bộ sạc và các mạch chuyển đổi điện áp.
- Máy biến áp một pha và ba pha: Được sử dụng tùy theo hệ thống điện và công suất yêu cầu, từ thiết bị dân dụng đến các hệ thống công nghiệp.
=> Xem thêm sản phẩm:
- Máy Quấn Biến Áp-Dây Đồng Loại Cơ
- Biến Áp Đối Xứng 30V 8A
- Biến Áp Xuyến 220VAC-110VAC Hoàn Cầu ( Dây Đồng 100% )

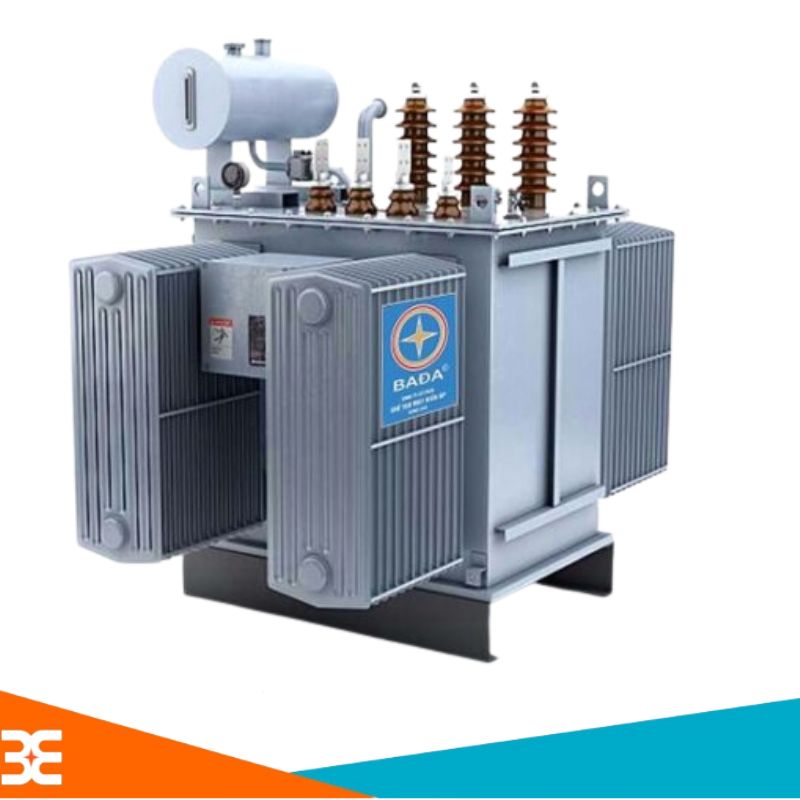

Ứng dụng của máy biến áp
Máy biến áp được sử dụng rất phổ biến trong các thiết bị và mạch điện tử để thay đổi mức điện áp phù hợp với nhu cầu sử dụng. Một số ứng dụng thường gặp gồm:
- Hạ điện áp nguồn: Chuyển điện áp 220V AC xuống các mức thấp hơn như 6V, 9V, 12V, 15V hoặc 24V AC để cấp nguồn cho mạch điện tử.
- Nguồn cho ampli và thiết bị âm thanh: Cung cấp các mức điện áp phù hợp cho mạch khuếch đại công suất và mạch xử lý tín hiệu.
- Nguồn cho mạch điện tử: Kết hợp với cầu diode, tụ lọc và IC ổn áp để tạo nguồn DC ổn định cho các bo mạch.
- Bộ sạc và bộ nguồn: Được sử dụng trong một số bộ nguồn, bộ sạc và thiết bị chuyển đổi điện áp.
- Máy hàn và thiết bị công suất: Giúp tạo ra mức điện áp và dòng điện phù hợp với yêu cầu hoạt động của thiết bị.
- Cách ly điện: Máy biến áp cách ly giúp tách biệt hai mạch điện, góp phần tăng độ an toàn và hạn chế ảnh hưởng giữa các mạch.
- Nguồn xung: Biến áp xung được sử dụng trong các bộ nguồn switching, adapter, bộ sạc và nhiều thiết bị điện tử hiện đại.
- Hệ thống truyền tải điện: Máy biến áp tăng áp và hạ áp được sử dụng để thay đổi điện áp trong quá trình truyền tải và phân phối điện năng.
