Tất cả kiến thức về Arduino Uno R3 cho người mới bắt đầu

Nếu bạn từng có ý định bước chân vào thế giới lập trình nhúng, tự chế đồ chơi công nghệ (DIY) hay đơn giản là muốn làm một món đồ tự động hóa nho nhỏ cho căn phòng của mình, cái tên đầu tiên xuất hiện trong danh sách tìm kiếm gần như chắc chắn sẽ là Arduino Uno R3. Dù hiện tại trên thị trường có vô số bo mạch đời mới mạnh mẽ hơn, rẻ hơn, hỗ trợ cả Wi-Fi lẫn Bluetooth, nhưng Uno R3 vẫn giữ vững vị thế "bo mạch phát triển nhập môn" quốc dân suốt hơn một thập kỷ qua. Vậy điều gì khiến chiếc mạch màu xanh dương nhỏ bé này trở thành huyền thoại?

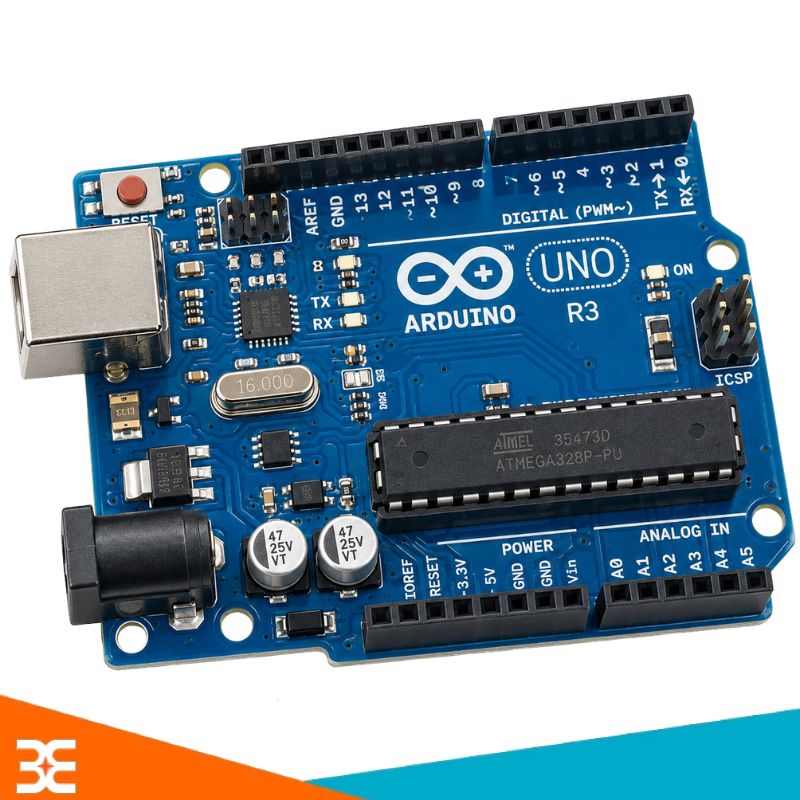

Vì sao Arduino Uno R3 vẫn được tin dùng trong thời đại 32-bit?

Dù các vi điều khiển 32-bit như ESP32 hay STM32 mạnh hơn về tốc độ, bộ nhớ và khả năng kết nối, Arduino Uno R3 vẫn được nhiều người lựa chọn nhờ sự đơn giản và dễ sử dụng. Bo mạch này có hệ sinh thái thư viện, tài liệu hướng dẫn và cộng đồng hỗ trợ rất lớn. Đồng thời, Uno R3 tương thích với nhiều cảm biến, module phổ biến và đủ sức xử lý các tác vụ như đọc cảm biến, điều khiển relay, động cơ hay hiển thị dữ liệu.

Với người mới bắt đầu, Arduino Uno R3 vẫn là lựa chọn phù hợp để làm quen với lập trình nhúng, Digital I/O, PWM, ADC, UART, SPI và I2C trước khi chuyển sang các dòng vi điều khiển 32-bit mạnh hơn.

=> Xem thêm: Kit Arduino Uno R3 Chíp Cắm Atmega328P Tặng Cáp Kết Nối Trị Giá 15K

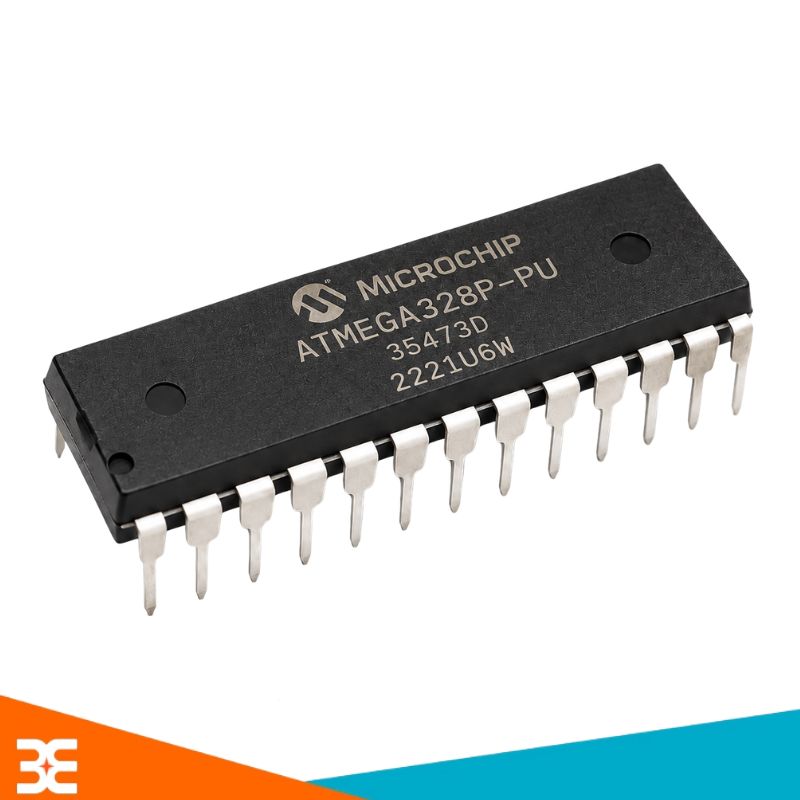

Trái tim ATmega328P: Sức mạnh vừa đủ cho khởi đầu

Về bản chất, Arduino Uno R3 là một bo mạch phát triển mã nguồn mở xoay quanh vi điều khiển ATmega328P (kiến trúc 8-bit AVR). Nhiều bạn mới nhìn vào thông số kỹ thuật lần đầu thường dễ bị "hẫng" nếu so sánh với máy tính hay điện thoại:

• Tần số xung nhịp: 16MHz (Kiến trúc 8-bit AVR): Xử lý khoảng 16 triệu lệnh mỗi giây. Do là chip 8-bit, khi tính toán số 32-bit hoặc số thực (float), vi điều khiển phải giả lập bằng phần mềm, làm giảm tốc độ đáng kể so với xử lý logic thông thường.
• Bộ nhớ Flash: 32KB. Nơi chứa mã nguồn chương trình (đã mất 0.5 KB cho Bootloader Optiboot). Các hằng số hoặc chuỗi ký tự nếu không dùng macro PROGMEM/F() để ép lưu trên Flash sẽ bị compiler tự động sao chép sang RAM khi khởi động.
• SRAM: Vỏn vẹn 2 KB. Điểm nghẽn tài nguyên lớn nhất, chứa biến toàn cục, vùng cấp phát động (Heap) và ngăn xếp (Stack). Sử dụng mảng đệm quá lớn hoặc đệ quy sâu rất dễ gây tràn Stack (Stack Overflow) làm treo mạch.
• EEPROM: 1 KB Dùng để lưu trữ thông số cấu hình không bị mất khi mất điện. Có độ bền giới hạn khoảng 100.000 lần ghi/xóa, nên sử dụng hàm Update thay vì ghi trực tiếp liên tục để bảo vệ tuổi thọ ô nhớ.

Thoạt nghe 2 KB RAM quá nhỏ bé giữa thời đại tính bằng Gigabyte, nhưng trong thế giới điều khiển phần cứng cơ bản, chừng đó là đủ để bạn quét phím bấm, đọc giá trị cảm biến nhiệt độ, hay tính toán đường đi cho một chú robot tránh vật cản

Thông số chi tiết của Arduino Uno R3

Mạch hoạt động ở mức điện áp logic 5V – một điểm cộng cực lớn cho độ bền bỉ. Mức 5V có khả năng chịu nhiễu tốt và khá "lì đòn", lỡ tay chạm chập nhẹ hoặc đấu nhầm chân trong tích tắc hiếm khi làm cháy chip ngay lập tức. Trên board có sẵn:

• 14 chân Digital I/O: Trong đó có 6 chân hỗ trợ xuất xung PWM (ký hiệu dấu ngã ~ như D3, D5, D6, D9, D10, D11) để bạn chỉnh độ sáng đèn LED hay điều tốc động cơ.
• 6 chân Analog Input (A0 - A5): Tích hợp bộ chuyển đổi ADC 10-bit, đọc dải điện áp từ 0 đến 5V thành các giá trị số từ 0 đến 1023.
• Nguồn cấp linh hoạt: Cắm cáp USB nối máy tính để vừa cấp nguồn vừa nạp code, hoặc cắm nguồn ngoài từ 7V – 12V qua jack DC tròn nếu muốn thiết bị chạy độc lập.

 Khi bạn sẽ thấy ngoài thị trường có hai bản: chip cắm (DIP) và chip dán (SMD). Lời khuyên là hãy chọn bản DIP. Nếu chẳng may "vọc" quá tay làm chết vi điều khiển, bạn chỉ cần dùng kẹp cạy con chip cắm ra thay con mới vài chục nghìn là xong, không phải vứt cả bo mạch.

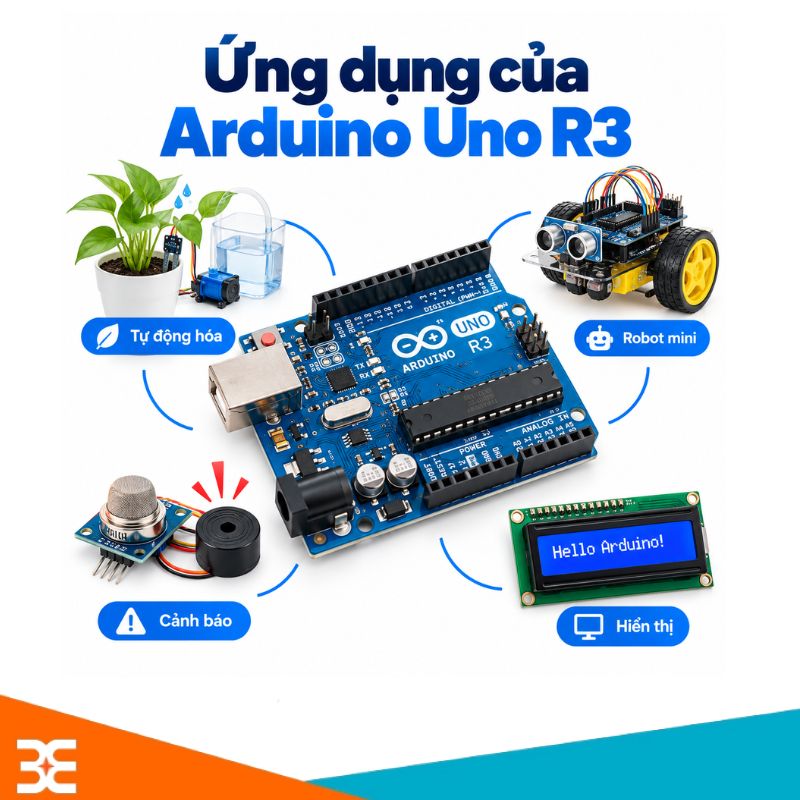

Ứng dụng của Arduino Uno R3

Đừng để kích thước nhỏ gọn đánh lừa, bạn hoàn toàn có thể biến nó thành trung tâm điều khiển của rất nhiều dự án thú vị:

• Đo lường và giám sát: Đọc nhiệt độ, độ ẩm, ánh sáng, khoảng cách, khí gas và hiển thị dữ liệu lên LCD/OLED.

• Hệ thống cảnh báo: Kết hợp cảm biến khí gas, cảm biến chuyển động PIR hoặc buzzer để tạo hệ thống cảnh báo đơn giản.

• Học lập trình nhúng: Thực hành Digital I/O, Analog Input, PWM, UART, SPI và I2C trước khi chuyển sang các dòng vi điều khiển nâng cao hơn.

• Robot mini: Dự án kinh điển nhất thời sinh viên là xe hai bánh tự hành tránh vật cản. Chỉ cần Uno R3 làm "não", một mắt cảm biến siêu âm HC-SR04 phía trước và mạch cầu H (như L298N) để lái hai động cơ giảm tốc.

• Tự động hóa không gian sống: Kết hợp một cảm biến độ ẩm đất và một module relay, bạn đã có ngay hệ thống tự động bơm nước cho chậu cây ban công mỗi khi đất khô. Thêm màn hình LCD 1602 để hiển thị nhiệt độ phòng theo thời gian thực.

=> Xem thêm một số sản phẩm Arduino Uno R3:

• Combo Arduino Uno R3 Dán + Shield Uno R3 + 4 Module A4988 V1
• Shield Arduino Uno R3 - Điều Khiển Máy In 3D A4988
• Combo Arduino Uno R3 Dán + Shield Uno R3 + 4 Module DRV8825

Arduino Uno R3 phù hợp với ai

Uno R3 không sinh ra để cạnh tranh sức mạnh xử lý với Raspberry Pi, cũng không nhắm tới các tác vụ IoT phức tạp như ESP32. Đối tượng lý tưởng nhất của nó gồm:

• Người tự học và mới bắt đầu bước chân vào phần cứng: Bạn chưa cần biết sâu về thanh ghi (register), ngắt phần cứng (interrupts) hay sơ đồ khối phức tạp. Cài đặt Arduino IDE, cắm cáp USB, gõ vài dòng lệnh trực quan kiểu digitalWrite(13, HIGH); là đèn đã sáng.
• Học sinh, sinh viên các ngành kỹ thuật: Uno R3 là bước đệm tuyệt vời để hiểu tư duy logic điều khiển vào/ra (I/O), giao tiếp ngoại vi (UART, SPI, I2C) trước khi nâng cấp lên các dòng vi điều khiển 32-bit công nghiệp.
• Các Maker thích làm mẫu thử (Prototype) siêu tốc: Cần kiểm tra xem một con cảm biến mới mua có hoạt động trơn tru hay không? Cắm vào Uno R3, tải thư viện có sẵn trên mạng về chạy test trong đúng 5 phút.

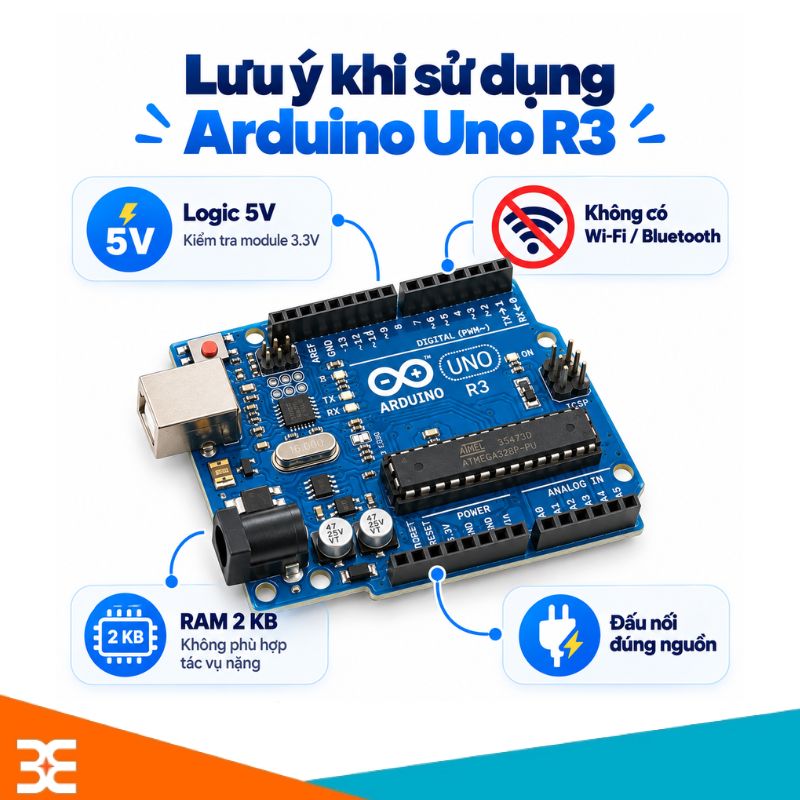

Lưu ý khi sử dụng Arduino Uno R3

Khen nhiều cũng phải nhìn thẳng vào nhược điểm. Uno R3 hiện nay không còn là lựa chọn tối ưu nếu dự án của bạn đòi hỏi:

• Kết nối không dây: Mạch không có sẵn Wi-Fi hay Bluetooth. Nếu muốn kết nối mạng, bạn phải mua thêm module mở rộng khá cồng kềnh.
• Tác vụ nặng: Bộ nhớ 2 KB RAM sẽ tràn ngay nếu bạn cố nhồi nhét xử lý ảnh, thuật toán giải mã âm thanh phức tạp, hay hiển thị giao diện đồ họa nặng lên màn hình màu TFT.
• Giao tiếp với linh kiện 3.3V: Vì chân I/O xuất mức logic 5V, nếu bạn nối trực tiếp vào các module chuẩn 3.3V (như ESP8266, NRF24L01) mà không qua mạch chuyển mức logic (Logic Level Shifter), khả năng cao module kia sẽ "bốc khói".

Dù công nghệ có thay đổi nhanh đến đâu, Arduino Uno R3 vẫn giữ trọn giá trị cốt lõi: đơn giản, bền bỉ và tạo cảm hứng. Cảm giác lần đầu tiên tự tay viết một đoạn mã rồi nhìn thấy bóng đèn trên mạch nhấp nháy đúng ý mình là một trải nghiệm rất đặc biệt – và Uno R3 chính là người bạn đồng hành tốt nhất để bắt đầu cảm giác đó.
